示例：使用 EVPN VPWS 和 ELAN 服务配置 VLAN 感知伪线头端接

此配置示例演示了如何实施 VLAN 感知伪线头端接 （PWHT），该终端在接入端将 EVPN 虚拟专用线服务 （VPWS） 与服务端的 EVPN 以太网 LAN （ELAN） 服务集成在一起，从而实现灵活的第 2 层 VPN 服务交付和多宿主支持。图 1 显示了流入 EVPN ELAN 实例的 VLAN 感知 PWHT 流量图。

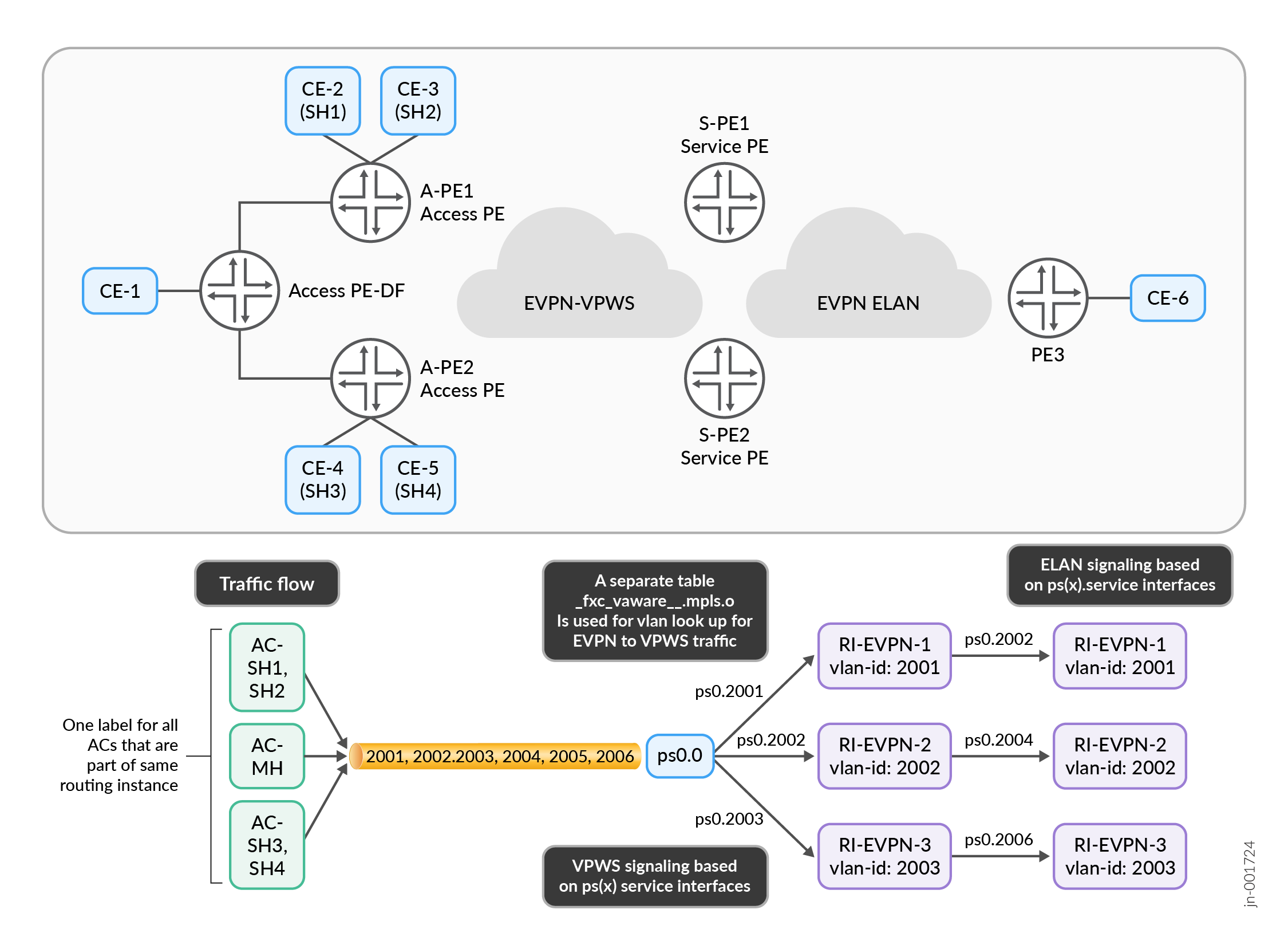

图 1：VLAN 感知 PWHT 到 EVPN ELAN 流量 VLAN-Aware PWHT into EVPN ELAN Traffic Flow

先决条件

  • 支持具有 EVPN 和 PS 接口功能的硬件平台

  • 支持 EVPN、VPWS 和 PS 接口的最低 Junos OS 版本

  • EVPN 许可证要求和高级第 2 层服务许可证要求

  • 对 EVPN、VPWS 和 ELAN 技术有基本了解

  • 配置有 MPLS 核心网络，采用 BGP EVPN 地址族

  • 接入接口与客户设备之间的物理连接

CLI 快速配置

CLI 快速配置

编辑以下配置以适合您的实施，然后通过命令行界面将编辑后的代码复制并粘贴到 Junos OS 中。

接入端配置

服务端配置 - EVPN-VPWS 终止

服务端配置 - 单个 EVPN 实例

备用服务端配置 - 虚拟交换机

分步：接入端设备配置

  1. 在接入端设备上配置通道化接口
    1. 为客户连接配置第一个通道化 10GE 接口：
    2. 为服务提供商 VLAN 规范化配置 VLAN 映射：
    3. 配置第二个通道化 10GE 接口：
    4. 为第二个接口配置 VLAN 映射：
  2. 配置聚合以太网接口
    1. 配置基本 AE 接口参数：
    2. 为 EVPN 多宿主配置 ESI：
    3. 配置 LACP 参数：
    4. 在 AE 接口上配置逻辑单元：
  3. 配置 EVPN-VPWS 实例
    1. 创建 EVPN-VPWS 路由实例：
    2. 配置 EVPN 参数以实现灵活交叉连接：
    3. 将接入接口与 EVPN-VPWS 实例相关联：
    4. 配置路由识别符和 VRF 目标：

分步：服务端设备配置

  1. 配置服务端 PS 接口
    1. 配置 PS 接口锚点和基本参数：
    2. 为服务端多宿主配置 ESI：
    3. 配置传输 IFL：
    4. 为 EVPN 服务配置服务 IFL：
  2. 配置服务端 EVPN-VPWS 终止
    1. 将 PS 接口与 EVPN-VPWS 实例相关联：
    2. 配置服务端 EVPN-VPWS 参数：
    3. 配置服务端路由识别符和 VRF 目标：
  3. 配置单个 EVPN 实例
    1. 创建第一个 EVPN 实例：
    2. 创建第二个 EVPN 实例：
  4. 配置虚拟交换机实例（如果使用）：
    1. 创建虚拟交换机路由实例：
    2. 在虚拟交换机中配置网桥域：

验证

请单独使用这些命令，而不是作为命令块使用。

  1. 验证接口状态
    1. 检查接入端接口的状态：

      show interfaces xe-0/0/2:0 terse

      show interfaces xe-0.0.2:1 terse

      show interfaces ae0 terse

    2. 验证 PS 接口状态：

      show interfaces ps0 terse

      show interfaces ps0 detail

  2. 验证 EVPN-VPWS 状态
    1. 检查 EVPN-VPWS 实例状态：

      show evpn instance VPWS-FXC-AWARE extensive

      show evpn vpws-service-id

    2. 验证 EVPN 路由：

      show route table VPWS-FXC-AWARE.evpn.0

      show route advertising-protocol bgp neighbor-address table VPWS-FXC-AWARE.evpn.0

  3. 验证 ESI 和多宿主
    1. 检查 ESI 状态和指定转发器选择：

      show evpn ethernet-segment

      show evpn ethernet-segment esi 00:11:11:11:11:11:11:11:11:11

      show evpn ethernet-segment esi 00:22:22:22:22:22:22:22:22:22

  4. 验证 EVPN E-LAN 服务
    1. 对于单个 EVPN 意图：

      show evpn instance RI-EVPN-2001

      show evpn instance RI-EVPN-2002

      show route table RI-EVPN-2001.evpn.0

      show route table RI-EVPN-2002.evpn.0

    2. 对于虚拟交换机配置：

      show evpn instance RI-VSWITCH

      show bridge domain

      show route table RI-VSWITCH.evpn.0

  5. 验证端到端连接
    1. 测试整个 EVPN 网络的第 2 层连接：

      ping customer-ip-address interface interface-name

      show evpn mac-table

      show bridge mac-table
