Configure un Chasis virtual con el EX4400-24X

Nota:

  • La formación del chasis virtual en los conmutadores EX4400-24X no se puede ejecutar sin un aprovisionamiento previo. Es posible que deba habilitar esto en un laboratorio o entorno de ensayo donde tenga acceso adecuado a la nube de Mist administrando los dispositivos para que aparezcan en la página Inventario . En el caso de los conmutadores EX4400-24X, planifique tener acceso a la consola en serie cuando aprovisione previamente el chasis virtual.

  • Juniper Mist actualiza automáticamente un miembro de la tarjeta de línea de chasis virtual si está ejecutando una versión de Junos diferente a la del miembro principal. El miembro de la tarjeta de línea se actualizará a la misma versión que la del miembro principal si se cumplen las siguientes condiciones:

    • El conmutador debe formar un chasis virtual con tres o más miembros, es decir, un principal, un respaldo y un miembro de tarjeta de línea.

    • La versión de Junos en el miembro de la tarjeta de línea es diferente de la del miembro principal.

    • El miembro de la tarjeta de línea debe estar en estado Inactivo.

      Tenga en cuenta que un miembro de la tarjeta de línea se actualizará solo si está inactivo y ejecuta una versión de Junos claramente diferente. Las diferencias menores, como diferentes números de giro, no activarán una actualización.

    • Solo las versiones de Junos enumeradas en el portal de Mist están disponibles para actualización.

  • Asegúrese de utilizar las interfaces del portal de Mist para administrar todas las configuraciones del chasis virtual. Evite usar CLI o CLI adicionales para administrar la configuración del chasis virtual.

Para configurar un chasis virtual con el EX4400-24X, siga los pasos que se indican a continuación (en estos pasos, usamos dos conmutadores EX4400-24X como ejemplo):

  1. Desembale y encienda los conmutadores EX4400-24X.
  2. Para nube accesibilidad, conecte los puertos del panel frontal de 10 GbE o inserte un módulo de enlace ascendente adecuado en cada miembro de Chasis virtual EX4400-24X a los dispositivos ascendentes, como el WAN enrutador. Asegúrese de que los enlaces estén activos y puedan llegar a la nube de Juniper Mist.
  3. Incorpore el conmutador a la nube de Mist mediante el método de reclamación o adopción. Para obtener más información, consulte Conmutadores incorporados a la nube de Mist.
    Cuando se utiliza el método de reclamación, los dispositivos deben aparecer en el inventario de la nube de Juniper Mist automáticamente como parte del proceso. Con el método adoptado, los conmutadores pueden aparecer inmediatamente o después de que se haya formado el chasis virtual.
  4. Conecte los puertos del chasis virtual (VCP) en el EX4400-24X con los cables DAC de 40G/100G. Los puertos del chasis virtual se encuentran en el panel frontal del EX4400-24X (como se indica en la figura a continuación) y solo admiten el protocolo HGoE para la formación de chasis virtual.

    Network switch with multiple ports highlighted in red, featuring SFP ports for fiber or Ethernet connections and management ports on the left.

  5. Con una consola remota o un cable de consola serie conectado directamente al primer conmutador que se convertirá en el conmutador principal de su chasis virtual, inicie sesión en la CLI de Junos ingresando el siguiente comando:

    Esta CLI convierte los dos puertos del panel frontal de los conmutadores EX4400-24X de puertos de red a VCP para permitir la formación de chasis virtual. Después de ingresar este comando, asegúrese de que el conmutador se haya reiniciado.

  6. Repita el comando de la CLI anterior en el conmutador de respaldo y, a continuación, reinícielo. Además, repita estos pasos en cualquier conmutador de tarjeta de línea opcional.

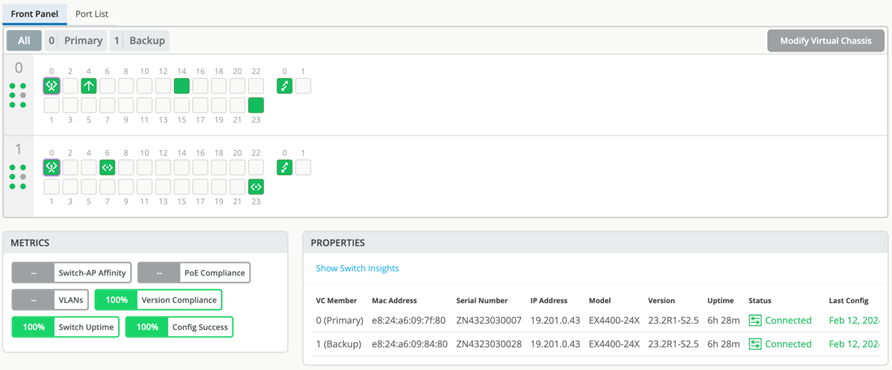

  7. Una vez que los dispositivos aparezcan en el portal de Mist después del reinicio, deberían estar en modo de chasis virtual y verse como un solo dispositivo en el panel de control de Mist. Para comprobarlo desde la página de detalles del conmutador, haga clic en Conmutadores > Switch Name.
    Network switch management interface showing front panel view with port statuses, performance metrics, switch properties, tabs for configuration views, and a button to modify virtual chassis.

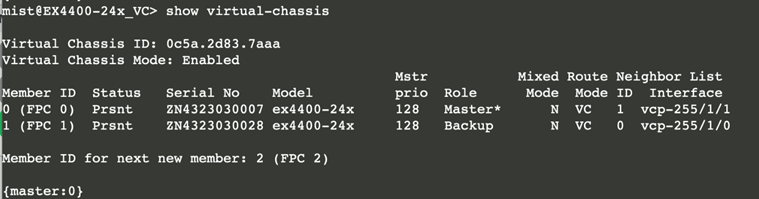

  8. Opcional: Compruebe el estado del chasis virtual a través del shell remoto, como se muestra en la figura siguiente:
    Output of the show virtual-chassis command on an EX4400-24x switch showing Virtual Chassis ID 0c5a.2d83.7aaa, mode enabled, two members with IDs 0 and 1 as master and backup respectively, and next member ID 2.
Para configurar un chasis virtual con cualquier modelo de conmutador EX4400 que no sea el EX4400-24X, consulte Configurar un chasis virtual con EX3400, EX4100, EX4100-F, EX4100-H, EX4300, EX4000 o EX4400.
