VPN basadas en rutas con TDR-T
Lea este tema para entender las VPN de IPsec con TDR-T.
La traducción de direcciones de red-recorrido (TDR-T) es un método utilizado para administrar los problemas relacionados con la traducción de direcciones IP que se producen cuando los datos protegidos por IPsec pasan a través de un dispositivo configurado con TDR para la traducción de direcciones.
Use el Explorador de características para confirmar la compatibilidad de plataforma y versión para características específicas.
Revise la sección Comportamiento de VPN de TDR-T con IPsec específico de la plataforma para ver notas relacionadas con su plataforma.
Descripción de TDR-T
La traducción de direcciones de red-recorrido (TDR-T) es un método para solucionar los problemas de traducción de direcciones IP que se producen cuando los datos protegidos por IPsec pasan a través de un dispositivo TDR para la traducción de direcciones. Cualquier cambio en el direccionamiento IP, que es la función de TDR, hace que IKE descarte paquetes. Después de detectar uno o más dispositivos TDR a lo largo de la ruta de datos durante los intercambios de fase 1, TDR-T agrega una capa de encapsulación del protocolo de datagramas de usuario (UDP) a los paquetes IPsec para que no se descarten después de la traducción de direcciones. TDR-T encapsula tanto el tráfico IKE como el ESP dentro de UDP con el puerto 4500 utilizado como puerto de origen y destino. Dado que los dispositivos TDR caducan las traducciones UDP obsoletas, se requieren mensajes de keepalive entre los pares.
TDR-T está habilitado de forma predeterminada, por lo tanto, debe usar la no-nat-traversal instrucción en el nivel de [edit security ike gateway gateway-name jerarquía para deshabilitar TDR-T.
Hay dos grandes categorías de TDR:
-
TDR estático, donde existe una relación uno a uno entre las direcciones privadas y públicas. La TDR estática funciona tanto en direcciones de entrada como de salida.
-
TDR dinámica, donde existe una relación de varios a uno o de muchos a muchos entre las direcciones privadas y públicas. El TDR dinámico solo funciona en la dirección de salida.
La ubicación de un dispositivo TDR puede ser tal que:
-
Solo el iniciador IKEv1 o IKEv2 está detrás de un dispositivo TDR. Múltiples iniciadores pueden estar detrás de dispositivos TDR separados. Los iniciadores también pueden conectarse al respondedor a través de múltiples dispositivos TDR.
-
Solo el respondedor IKEv1 o IKEv2 está detrás de un dispositivo TDR.
-
Tanto el iniciador IKEv1 o IKEv2 como el respondedor están detrás de un dispositivo TDR.
VPN de punto de conexión dinámico abarca la situación en la que la dirección externa de IKE del iniciador no es fija y, por lo tanto, el respondedor no la conoce. Esto puede ocurrir cuando la dirección del iniciador es asignada dinámicamente por un ISP o cuando la conexión del iniciador cruza un dispositivo TDR dinámico que asigna direcciones desde un conjunto de direcciones dinámicas.
Se proporcionan ejemplos de configuración para TDR-T para la topología en la que solo el respondedor está detrás de un dispositivo TDR y la topología en la que tanto el iniciador como el respondedor están detrás de un dispositivo TDR. La configuración de puerta de enlace IKE de sitio a sitio para TDR-T es compatible tanto con el iniciador como con el respondedor. Un ID de IKE remoto se utiliza para validar el ID de IKE local de un par durante la fase 1 de la negociación del túnel de IKE. Tanto el iniciador como el respondedor requieren una local-identity configuración y una remote-identity .
Ver también
Ejemplo: Configurar una VPN basada en rutas con el respondedor detrás de un dispositivo TDR
En este ejemplo, se muestra cómo configurar una VPN basada en rutas con un respondedor detrás de un dispositivo TDR entre una sucursal y la oficina corporativa.
Requisitos
Antes de comenzar, lea Descripción general de IPsec.
Descripción general
En este ejemplo, se configura una VPN basada en rutas. El host1 usará la VPN para conectarse a su sede corporativa en SRX2.

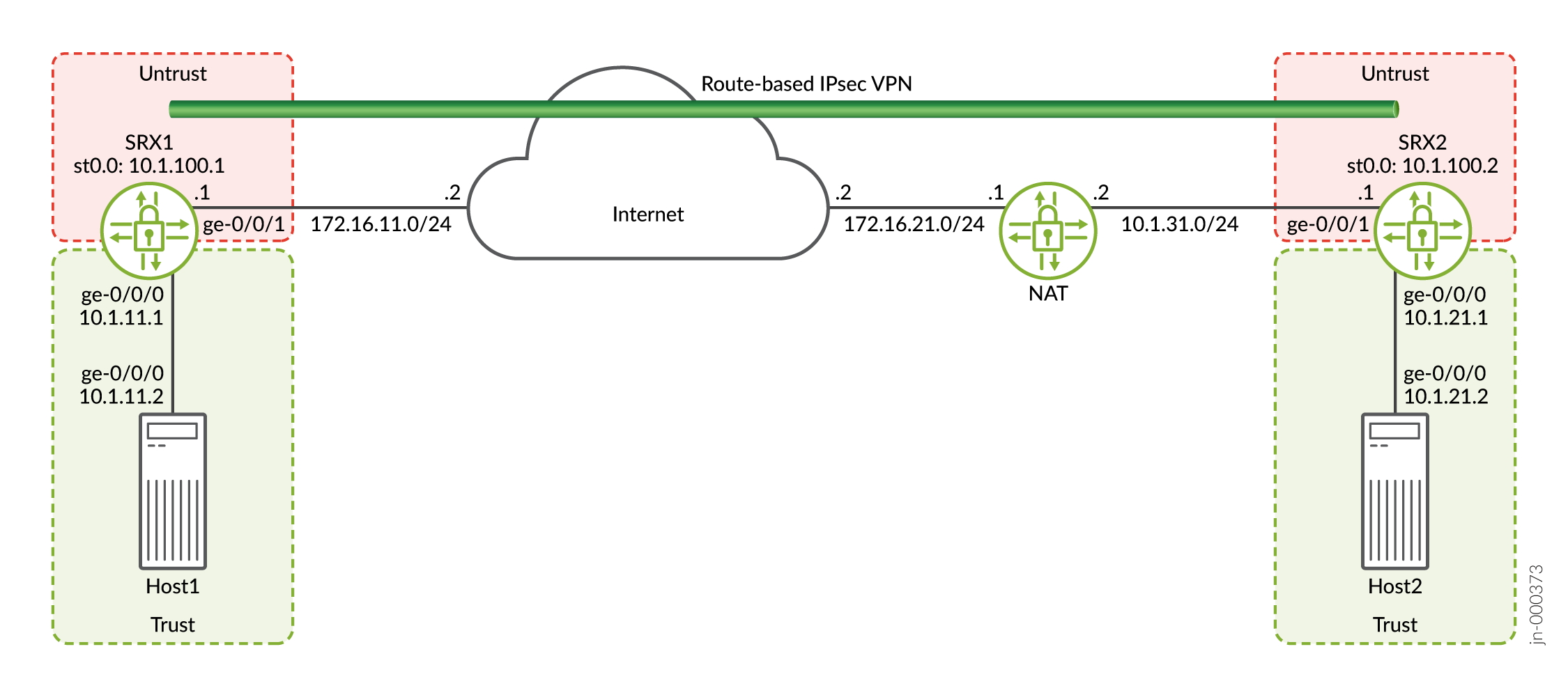

En la figura 1 , se muestra un ejemplo de una topología para VPN basada en rutas con solo el respondedor detrás de un dispositivo TDR.
TDR
En este ejemplo, se configuran interfaces, IPsec y políticas de seguridad tanto para un iniciador en SRX1 como para un respondedor en SRX2. Luego, configure los parámetros de fase 1 e fase 2 de IKE e IPsec.
SRX1 envía paquetes con la dirección de destino 172.16.21.1 para establecer la VPN. El dispositivo TDR traduce la dirección de destino a 10.1.31.1.
Consulte de la tabla 1 a la tabla 3 para ver parámetros de configuración específicos utilizados por el iniciador en los ejemplos.
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Interfaces |
GE-0/0/1 |
172.16.11.1/24 |
|
GE-0/0/0 |
10.1.11.1/24 |
|
|
st0.0 (interfaz de túnel) |
10.1.100.1/24 |
|
|
Rutas estáticas |
10.1.21.0/24 |
El siguiente salto es st0.0. |
|
172.16.21.1/32 |
El siguiente salto es 172.16.11.2. |
|
|
Zonas de seguridad |
no confiar |
|
|
confianza |
|
|
|
Políticas de seguridad |
to-SRX2 |
Permita el tráfico desde 10.1.11.0/24 en la zona de confianza hasta 10.1.21.0/24 en la zona de no confianza. |
|
desde-SRX2 |
Permita el tráfico desde 10.1.21.0/24 en la zona de no confianza hasta 10.1.11.0/24 en la zona de confianza. |
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Propuesta |
ike_prop |
|
|
Política |
ike_pol |
|
|
Puerta de enlace |
GW1 |
|
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Propuesta |
ipsec_prop |
|
|
Política |
ipsec_pol |
|
|
VPN |
vpn1 |
|
Consulte de la Tabla 4 a la Tabla 6 para ver los parámetros de configuración específicos utilizados por la persona que responde en los ejemplos.
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Interfaces |
GE-0/0/1 |
10.1.31.1/24 |
|
GE-0/0/0 |
10.1.21.1/24 |
|
|
st0.0 (interfaz de túnel) |
10.1.100.2/24 |
|
|
Rutas estáticas |
172.16.11.1/32 |
El siguiente salto es 10.1.31.2. |
|
10.1.11.0/24 |
El siguiente salto es st0.0. |
|
|
Zonas de seguridad |
no confiar |
|
|
confianza |
|
|
|
Políticas de seguridad |
a-SRX1 |
Permita el tráfico desde el 10.1.21.0/24 en la zona de confianza hasta el 10.1.11.0/24 en la zona de no confianza. |
|
desde-SRX1 |
Permita el tráfico desde 10.1.11.0/24 en la zona de no confianza hasta 10.1.21.0/24 en la zona de confianza. |
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Propuesta |
ike_prop |
|
|
Política |
ike_pol |
|
|
Puerta de enlace |
GW1 |
|
|
Reportaje |
Nombre |
Parámetros de configuración |
|---|---|---|
|
Propuesta |
ipsec_prop |
|
|
Política |
ipsec_pol |
|
|
VPN |
vpn1 |
|
Configuración
- Configuración de la interfaz, las opciones de enrutamiento y los parámetros de seguridad para SRX1
- Configuración de ICR para SRX1
- Configurar IPsec para SRX1
- Configuración de interfaces, opciones de enrutamiento y parámetros de seguridad para SRX2
- Configuración de ICR para SRX2
- Configurar IPsec para SRX2
- Configuración para el dispositivo TDR
Configuración de la interfaz, las opciones de enrutamiento y los parámetros de seguridad para SRX1
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security address-book book1 address Host1 10.1.11.0/24 set security address-book book1 attach zone trust set security address-book book2 address Host2 10.1.21.0/24 set security address-book book2 attach zone untrust set security policies from-zone trust to-zone untrust policy to-SRX2 match source-address Host1 set security policies from-zone trust to-zone untrust policy to-SRX2 match destination-address Host2 set security policies from-zone trust to-zone untrust policy to-SRX2 match application any set security policies from-zone trust to-zone untrust policy to-SRX2 then permit set security policies from-zone untrust to-zone trust policy from-SRX2 match source-address Host2 set security policies from-zone untrust to-zone trust policy from-SRX2 match destination-address Host1 set security policies from-zone untrust to-zone trust policy from-SRX2 match application any set security policies from-zone untrust to-zone trust policy from-SRX2 then permit set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces st0.0 set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.11.1/24 set interfaces ge-0/0/1 unit 0 family inet address 172.16.11.1/24 set interfaces st0 unit 0 family inet address 10.1.100.1/24 set routing-options static route 10.1.21.0/24 next-hop st0.0 set routing-options static route 172.16.21.1/32 next-hop 172.16.11.2
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar interfaces, rutas estáticas y parámetros de seguridad:
-
Configure las interfaces conectadas a Internet, Host1 y la interfaz utilizada para la VPN.
[edit] user@SRX1# set interfaces ge-0/0/0 unit 0 family inet address 10.1.11.1/24 user@SRX1# set interfaces ge-0/0/1 unit 0 family inet address 172.16.11.1/24 user@SRX1# set interfaces st0 unit 0 family inet address 10.1.100.1/24
-
Configure rutas estáticas para el tráfico que usará la VPN y para que SRX1 llegue al dispositivo TDR.
[edit] user@SRX1# set routing-options static route 10.1.21.0/24 next-hop st0.0 user@SRX1# set routing-options static route 172.16.21.1/32 next-hop 172.16.11.2
-
Configure la zona de seguridad de no confianza.
[edit] user@SRX1# set security zones security-zone untrust host-inbound-traffic system-services ike user@SRX1# set security zones security-zone untrust host-inbound-traffic system-services ping user@SRX1# set security zones security-zone untrust interfaces st0.0 user@SRX1# set security zones security-zone untrust interfaces ge-0/0/1.0
-
Configure la zona de seguridad de confianza.
[edit] user@SRX1# set security zones security-zone trust host-inbound-traffic system-services all user@SRX1# set security zones security-zone trust host-inbound-traffic protocols all user@SRX1# set security zones security-zone trust interfaces ge-0/0/0.0
-
Configure las libretas de direcciones para las redes utilizadas en las políticas de seguridad.
[edit] user@SRX1# set security address-book book1 address Host1 10.1.11.0/24 user@SRX1# set security address-book book1 attach zone trust user@SRX1# set security address-book book2 address Host2 10.1.21.0/24 user@SRX1# set security address-book book2 attach zone untrust
-
Cree políticas de seguridad para permitir el tráfico entre los hosts.
[edit] user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match source-address Host1 user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match destination-address Host2 user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match application any user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 then permit user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match source-address Host2 user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match destination-address Host1 user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match application any user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 then permit
Resultados
Desde el modo de configuración, ingrese los comandos , y show security para confirmar la show interfacesshow routing-optionsconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.1.11.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 172.16.11.1/24;
}
}
}
st0 {
unit 0 {
family inet {
address 10.1.100.1/24;
}
}
}
[edit]
user@SRX1# show routing-options
static {
route 10.1.21.0/24 next-hop st0.0;
route 172.16.21.1/32 next-hop 172.16.11.2;
}
[edit]
user@SRX1# show security
address-book {
book1 {
address Host1 10.1.11.0/24;
attach {
zone trust;
}
}
book2 {
address Host2 10.1.21.0/24;
attach {
zone untrust;
}
}
}
policies {
from-zone trust to-zone untrust {
policy to-SRX2 {
match {
source-address Host1;
destination-address Host2;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy from-SRX2 {
match {
source-address Host2;
destination-address Host1;
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
ping;
}
}
interfaces {
st0.0;
ge-0/0/1.0;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración de ICR para SRX1
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode main set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text “$ABC123” set security ike gateway gw1 ike-policy ike_pol set security ike gateway gw1 address 172.16.21.1 set security ike gateway gw1 local-identity user-at-hostname "srx1@example.com" set security ike gateway gw1 remote-identity user-at-hostname "srx2@example.com" set security ike gateway gw1 external-interface ge-0/0/1.0
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar ICR:
-
Cree una propuesta de fase 1 de IKE.
[edit] user@SRX1# set security ike proposal ike_prop authentication-method pre-shared-keys user@SRX1# set security ike proposal ike_prop dh-group group2 user@SRX1# set security ike proposal ike_prop authentication-algorithm sha1 user@SRX1# set security ike proposal ike_prop encryption-algorithm 3des-cbc
-
Cree una política de fase 1 de IKE.
[edit] user@SRX1# set security ike policy ike_pol mode main user@SRX1# set security ike policy ike_pol proposals ike_prop user@SRX1# set security ike policy ike_pol pre-shared-key ascii-text “$ABC123”
-
Configure los parámetros de puerta de enlace de fase 1 de IKE. La dirección de puerta de enlace debe ser la IP del dispositivo TDR.
[edit security ike gateway gw1] user@SRX1# set security ike gateway gw1 ike-policy ike_pol user@SRX1# set security ike gateway gw1 address 172.16.21.1 user@SRX1# set security ike gateway gw1 local-identity user-at-hostname "srx1@example.com" user@SRX1# set security ike gateway gw1 remote-identity user-at-hostname "srx2@example.com" user@SRX1# set security ike gateway gw1 external-interface ge-0/0/1.0
Resultados
Desde el modo de configuración, ingrese el comando para confirmar la show security ike configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX1# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode main;
proposals ike_prop;
pre-shared-key ascii-text “$9$xPn7-VwsgaJUHqp01IcSs2g”; ## SECRET-DATA
}
gateway gw1 {
ike-policy ike_pol;
address 172.16.21.1;
local-identity user-at-hostname "srx1@example.com";
remote-identity user-at-hostname "srx2@example.com";
external-interface ge-0/0/1.0;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configurar IPsec para SRX1
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn vpn1 bind-interface st0.0 set security ipsec vpn vpn1 ike gateway gw1 set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol set security ipsec vpn vpn1 establish-tunnels immediately
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar IPsec:
-
Cree una propuesta de fase 2 de IPsec.
[edit] user@SRX1# set security ipsec proposal ipsec_prop protocol esp user@SRX1# set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 user@SRX1# set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc
-
Cree la política de fase 2 de IPsec.
[edit] user@SRX1# set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 user@SRX1# set security ipsec policy ipsec_pol proposals ipsec_prop
-
Configure los parámetros VPN de IPsec.
[edit] user@SRX1# set security ipsec vpn vpn1 bind-interface st0.0 user@SRX1# set security ipsec vpn vpn1 ike gateway gw1 user@SRX1# set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol user@SRX1# set security ipsec vpn vpn1 establish-tunnels immediately
Resultados
Desde el modo de configuración, ingrese el comando para confirmar la show security ipsec configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX1# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn vpn1 {
bind-interface st0.0;
ike {
gateway gw1;
ipsec-policy ipsec_pol;
}
establish-tunnels immediately;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración de interfaces, opciones de enrutamiento y parámetros de seguridad para SRX2
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security address-book book1 address Host2 10.1.21.0/24 set security address-book book1 attach zone trust set security address-book book2 address Host1 10.1.11.0/24 set security address-book book2 attach zone untrust set security policies from-zone trust to-zone untrust policy to-SRX1 match source-address Host2 set security policies from-zone trust to-zone untrust policy to-SRX1 match destination-address Host1 set security policies from-zone trust to-zone untrust policy to-SRX1 match application any set security policies from-zone trust to-zone untrust policy to-SRX1 then permit set security policies from-zone untrust to-zone trust policy from-SRX1 match source-address Host1 set security policies from-zone untrust to-zone trust policy from-SRX1 match destination-address Host2 set security policies from-zone untrust to-zone trust policy from-SRX1 match application any set security policies from-zone untrust to-zone trust policy from-SRX1 then permit set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone untrust interfaces st0.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.21.1/24 set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.1/24 set interfaces st0 unit 0 family inet address 10.1.100.2/24 set routing-options static route 172.16.11.1/32 next-hop 10.1.31.2 set routing-options static route 10.1.11.0/24 next-hop st0.0
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar interfaces, rutas estáticas y parámetros de seguridad:
-
Configure las interfaces conectadas a Internet, Host2 y la interfaz utilizada para la VPN.
[edit] user@SRX2# set interfaces ge-0/0/0 unit 0 family inet address 10.1.21.1/24 user@SRX2# set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.1/24 user@SRX2# set interfaces st0 unit 0 family inet address 10.1.100.2/24
-
Configure rutas estáticas para el tráfico que usará la VPN y para que SRX2 llegue a SRX1.
[edit] user@SRX2# set routing-options static route 172.16.11.1/32 next-hop 10.1.31.2 user@SRX2# set routing-options static route 10.1.11.0/24 next-hop st0.0
-
Configure la zona de seguridad de no confianza.
[edit] user@SRX2# set security zones security-zone untrust host-inbound-traffic system-services ike user@SRX2# set security zones security-zone untrust host-inbound-traffic system-services ping user@SRX2# set security zones security-zone untrust interfaces ge-0/0/1.0 user@SRX2# set security zones security-zone untrust interfaces st0.0
-
Configure la zona de seguridad de confianza.
[edit] user@SRX2# set security zones security-zone trust host-inbound-traffic system-services all user@SRX2# set security zones security-zone trust host-inbound-traffic protocols all user@SRX2# set security zones security-zone trust interfaces ge-0/0/0.0
-
Configure las libretas de direcciones para las redes utilizadas en las políticas de seguridad.
[edit] user@SRX2# set security address-book book1 address Host2 10.1.21.0/24 user@SRX2# set security address-book book1 attach zone trust user@SRX2# set security address-book book2 address Host1 10.1.11.0/24 user@SRX2# set security address-book book2 attach zone untrust
-
Cree políticas de seguridad para permitir el tráfico entre los hosts.
[edit] user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match source-address Host2 user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match destination-address Host1 user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match application any user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 then permit user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match source-address Host1 user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match destination-address Host2 user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match application any user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 then permit
Resultados
Desde el modo de configuración, ingrese los comandos , y show security para confirmar la show interfacesshow routing-optionsconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.1.21.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.1.31.1/24;
}
}
}
st0 {
unit 0 {
family inet {
address 10.1.100.2/24;
}
}
}
[edit]
user@SRX2# show routing-options
static {
route 172.16.11.1/32 next-hop 10.1.31.2;
route 10.1.11.0/24 next-hop st0.0;
}
[edit]
user@SRX2# show security
address-book {
book1 {
address Host2 10.1.21.0/24;
attach {
zone trust;
}
}
book2 {
address Host1 10.1.11.0/24;
attach {
zone untrust;
}
}
}
policies {
from-zone trust to-zone untrust {
policy to-SRX1 {
match {
source-address Host2;
destination-address Host1;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy from-SRX1 {
match {
source-address Host1;
destination-address Host2;
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
ping;
}
}
interfaces {
ge-0/0/1.0;
st0.0;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración de ICR para SRX2
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode main set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text “$ABC123” set security ike gateway gw1 ike-policy ike_pol set security ike gateway gw1 address 172.16.11.1 set security ike gateway gw1 local-identity user-at-hostname "srx2@example.com" set security ike gateway gw1 remote-identity user-at-hostname "srx1@example.com" set security ike gateway gw1 external-interface ge-0/0/1.0
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar ICR:
-
Cree una propuesta de fase 1 de IKE.
[edit] user@SRX2# set security ike proposal ike_prop authentication-method pre-shared-keys user@SRX2# set security ike proposal ike_prop dh-group group2 user@SRX2# set security ike proposal ike_prop authentication-algorithm sha1 user@SRX2# set security ike proposal ike_prop encryption-algorithm 3des-cbc
-
Cree una política de fase 1 de IKE.
[edit] user@SRX2# set security ike policy ike_pol mode main user@SRX2# set security ike policy ike_pol proposals ike_prop user@SRX2# set security ike policy ike_pol pre-shared-key ascii-text “$ABC123”
-
Configure los parámetros de puerta de enlace de fase 1 de IKE. La dirección de puerta de enlace debe ser la IP de SRX1.
[edit] user@SRX2# set security ike gateway gw1 ike-policy ike_pol user@SRX2# set security ike gateway gw1 address 172.16.11.1 user@SRX2# set security ike gateway gw1 local-identity user-at-hostname "srx2@example.com" user@SRX2# set security ike gateway gw1 remote-identity user-at-hostname "srx1@example.com" user@SRX2# set security ike gateway gw1 external-interface ge-0/0/1.0
Resultados
Desde el modo de configuración, ingrese el comando para confirmar la show security ike configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX2# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode main;
proposals ike_prop;
pre-shared-key ascii-text "$9$mP5QF3/At0IE-VsYoa36/"; ## SECRET-DATA
}
gateway gw1 {
ike-policy ike_pol;
address 172.16.11.1;
local-identity user-at-hostname "srx2@example.com";
remote-identity user-at-hostname "srx1@example.com";
external-interface ge-0/0/1.0;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configurar IPsec para SRX2
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn vpn1 bind-interface st0.0 set security ipsec vpn vpn1 ike gateway gw1 set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol set security ipsec vpn vpn1 establish-tunnels immediately
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar IPsec:
-
Cree una propuesta de fase 2 de IPsec.
[edit] user@SRX2# set security ipsec proposal ipsec_prop protocol esp user@SRX2# set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 user@SRX2# set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc
-
Cree la política de fase 2 de IPsec.
[edit] user@SRX2# set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 user@SRX2# set security ipsec policy ipsec_pol proposals ipsec_prop
-
Configure los parámetros VPN de IPsec.
[edit] user@SRX2# set security ipsec vpn vpn1 bind-interface st0.0 user@SRX2# set security ipsec vpn vpn1 ike gateway gw1 user@SRX2# set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol user@SRX2# set security ipsec vpn vpn1 establish-tunnels immediately
Resultados
Desde el modo de configuración, ingrese el comando para confirmar la show security ipsec configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones de este ejemplo para corregirla.
[edit]
user@SRX2# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn vpn1 {
bind-interface st0.0;
ike {
gateway gw1;
ipsec-policy ipsec_pol;
}
establish-tunnels immediately;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración para el dispositivo TDR
Configuración rápida de CLI
En el ejemplo se utiliza TDR estático. La TDR estática es bidireccional, lo que significa que el tráfico de 10.1.31.1 a 172.16.11.1 también usará la misma configuración de TDR.
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set security nat static rule-set rule1 from zone untrust set security nat static rule-set rule1 rule ipsec match source-address 172.16.11.1/32 set security nat static rule-set rule1 rule ipsec match destination-address 172.16.21.1/32 set security nat static rule-set rule1 rule ipsec then static-nat prefix 10.1.31.1/32 set security policies from-zone trust to-zone untrust policy allow-out match source-address any set security policies from-zone trust to-zone untrust policy allow-out match destination-address any set security policies from-zone trust to-zone untrust policy allow-out match application any set security policies from-zone trust to-zone untrust policy allow-out then permit set security policies from-zone untrust to-zone trust policy allow-out-in match source-address any set security policies from-zone untrust to-zone trust policy allow-out-in match destination-address any set security policies from-zone untrust to-zone trust policy allow-out-in match application any set security policies from-zone untrust to-zone trust policy allow-out-in then permit set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 172.16.21.1/24 set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.2/24 set routing-options static route 172.16.11.0/24 next-hop 172.16.21.2
Verificación
Para confirmar que la configuración funcione correctamente, realice las siguientes tareas:
- Verificación del estado de fase 1 de IKE en SRX1
- Verificar asociaciones de seguridad IPsec en SRX1
- Verificación del estado de fase 1 de IKE en SRX2
- Verificar asociaciones de seguridad IPsec en SRX2
- Verificar la accesibilidad de host a host
Verificación del estado de fase 1 de IKE en SRX1
Propósito
Verifique el estado de la fase 1 de IKE.
Acción
Desde el modo operativo, introduzca el show security ike security-associations comando. Para obtener una salida más detallada, utilice el show security ike security-associations detail comando.
user@SRX1> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 302301 UP 84e8fc61d0750278 ea9a07ef032805b6 Main 172.16.21.1
user@SRX1> show security ike security-associations detail
IKE peer 172.16.21.1, Index 302301, Gateway Name: gw1
Role: Initiator, State: UP
Initiator cookie: 84e8fc61d0750278, Responder cookie: ea9a07ef032805b6
Exchange type: Main, Authentication method: Pre-shared-keys
Local: 172.16.11.1:4500, Remote: 172.16.21.1:4500
Lifetime: Expires in 19657 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: srx2@example.com
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 1780
Output bytes : 2352
Input packets: 7
Output packets: 14
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 4 created, 0 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Initiator, Message ID: 0
Local: 172.16.11.1:4500, Remote: 172.16.21.1:4500
Local identity: srx1@example.com
Remote identity: srx2@example.com
Flags: IKE SA is created
Significado
El show security ike security-associations comando enumera todas las SA de fase 1 de IKE activas. Si no se enumera ninguna SA, hubo un problema con el establecimiento de la fase 1. Compruebe los parámetros de política de ICR y la configuración de interfaz externa en su configuración.
Si las SA aparecen en la lista, revise la siguiente información:
-
Índice: este valor es único para cada SA de IKE, que puede utilizar en el
show security ike security-associations index detailcomando para obtener más información acerca de la SA. -
Dirección remota: verifique que la dirección IP remota sea correcta y que se esté utilizando el puerto 4500 para la comunicación punto a punto. Recuerde que TDR-T encapsula el tráfico de IKE y ESP dentro de UDP con el puerto 4500.
-
Estado del iniciador de roles
-
Arriba: se establece la SA de fase 1.
-
Abajo: hubo un problema al establecer la SA de fase 1.
-
Ambos pares en el par SA IPsec están usando el puerto 4500.
-
ID de IKE par: verifique que la dirección remota sea correcta.
-
Identidad local e identidad remota: verifique que sean correctas.
-
-
Modo: verifique que se esté utilizando el modo correcto.
Compruebe que los siguientes elementos son correctos en su configuración:
-
Interfaces externas (la interfaz debe ser la que recibe los paquetes de ICR)
-
Parámetros de política de ICR
-
Información de claves precompartidas
-
Parámetros de propuesta de fase 1 (deben coincidir en ambos pares)
El show security ike security-associations comando enumera información adicional acerca de las asociaciones de seguridad:
-
Algoritmos de autenticación y cifrado utilizados
-
Duración de la fase 1
-
Estadísticas de tráfico (puede utilizarse para verificar que el tráfico fluye correctamente en ambas direcciones)
-
Información de funciones
La solución de problemas se realiza de mejor manera en el mismo nivel que usa la función de respondedor.
-
Información del iniciador y del respondedor
-
Cantidad de SA de IPsec creadas
-
Cantidad de negociaciones de la Fase 2 en curso
Verificar asociaciones de seguridad IPsec en SRX1
Propósito
Verifique el estado de IPsec.
Acción
Desde el modo operativo, introduzca el show security ipsec security-associations comando. Para obtener una salida más detallada, utilice el show security ipsec security-associations detail comando.
user@SRX1> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 fc5dbac4 2160/ unlim - root 4500 172.16.21.1 >131073 ESP:3des/sha1 45fed9d8 2160/ unlim - root 4500 172.16.21.1
user@SRX1> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: vpn1
Local Gateway: 172.16.11.1, Remote Gateway: 172.16.21.1
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.0
Port: 4500, Nego#: 7, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Fri Jul 22 2022 11:07:40 -0700: IPSec SA rekey successfully completed (3 times)
Fri Jul 22 2022 08:38:41 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:41 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:38:41 -0700: IKE SA negotiation successfully completed (3 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:26 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:38:25 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:24 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA negotiation successfully completed (1 times)
Direction: inbound, SPI: fc5dbac4, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2153 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1532 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: 45fed9d8, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2153 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1532 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
El resultado del show security ipsec security-associations comando muestra la siguiente información:
-
La puerta de enlace remota tiene una dirección de 172.16.21.1.
-
Ambos pares en el par SA IPsec están usando el puerto 4500.
-
El SPI, la vida útil (en segundos) y los límites de uso (o tamaño de vida útil en KB) se muestran para ambas direcciones. El valor 2160/ unlim indica que la duración de la fase 2 caduca en 2160 segundos y que no se especificó un tamaño de vida útil, lo que indica que es ilimitada. La duración de la fase 2 puede diferir de la vida útil de la fase 1, ya que la fase 2 no depende de la fase 1 después de que la VPN esté activa.
-
La supervisión de VPN no está habilitada para esta SA, como lo indica un guión en la columna Mon. Si está habilitada la supervisión de VPN, U indica que la supervisión está activa y D indica que la supervisión está inactiva.
-
El sistema virtual (vsys) es el sistema raíz y siempre enumera 0.
Verificación del estado de fase 1 de IKE en SRX2
Propósito
Verifique el estado de la fase 1 de IKE.
Acción
Desde el modo operativo, introduzca el show security ike security-associations comando. Para obtener una salida más detallada, utilice el show security ike security-associations detail comando.
user@SRX2> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 5567091 UP 84e8fc61d0750278 ea9a07ef032805b6 Main 172.16.11.1
user@SRX2> show security ike security-associations detail
IKE peer 172.16.11.1, Index 5567091, Gateway Name: gw1
Role: Responder, State: UP
Initiator cookie: 84e8fc61d0750278, Responder cookie: ea9a07ef032805b6
Exchange type: Main, Authentication method: Pre-shared-keys
Local: 10.1.31.1:4500, Remote: 172.16.11.1:4500
Lifetime: Expires in 18028 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: srx1@example.com
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 2352
Output bytes : 1780
Input packets: 14
Output packets: 7
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 4 created, 3 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 10.1.31.1:4500, Remote: 172.16.11.1:4500
Local identity: srx2@example.com
Remote identity: srx1@example.com
Flags: IKE SA is created
Significado
El show security ike security-associations comando enumera todas las SA de fase 1 de IKE activas. Si no se enumera ninguna SA, hubo un problema con el establecimiento de la fase 1. Compruebe los parámetros de política de ICR y la configuración de interfaz externa en su configuración.
Si las SA aparecen en la lista, revise la siguiente información:
-
Índice: este valor es único para cada SA de IKE, que puede utilizar en el
show security ike security-associations detailcomando para obtener más información acerca de la SA. -
Dirección remota: verifique que la dirección IP remota sea correcta y que se esté utilizando el puerto 4500 para la comunicación punto a punto.
-
Estado del respondedor de roles
-
Arriba: se ha establecido la SA de fase 1.
-
Abajo: hubo un problema al establecer la SA de fase 1.
-
ID de IKE par: verifique que la dirección sea correcta.
-
Identidad local e identidad remota: verifique que estas direcciones sean correctas.
-
-
Modo: verifique que se esté utilizando el modo correcto.
Compruebe que los siguientes elementos son correctos en su configuración:
-
Interfaces externas (la interfaz debe ser la que recibe los paquetes de ICR)
-
Parámetros de política de ICR
-
Información de claves precompartidas
-
Parámetros de propuesta de fase 1 (deben coincidir en ambos pares)
El show security ike security-associations comando enumera información adicional acerca de las asociaciones de seguridad:
-
Algoritmos de autenticación y cifrado utilizados
-
Duración de la fase 1
-
Estadísticas de tráfico (puede utilizarse para verificar que el tráfico fluye correctamente en ambas direcciones)
-
Información de funciones
La solución de problemas se realiza de mejor manera en el mismo nivel que usa la función de respondedor.
-
Información del iniciador y del respondedor
-
Cantidad de SA de IPsec creadas
-
Cantidad de negociaciones de la Fase 2 en curso
Verificar asociaciones de seguridad IPsec en SRX2
Propósito
Verifique el estado de IPsec.
Acción
Desde el modo operativo, introduzca el show security ipsec security-associations comando. Para obtener una salida más detallada, utilice el show security ipsec security-associations detail comando.
user@SRX2> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 45fed9d8 1526/ unlim - root 4500 172.16.11.1 >131073 ESP:3des/sha1 fc5dbac4 1526/ unlim - root 4500 172.16.11.1
user@SRX2> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: vpn1
Local Gateway: 10.1.31.1, Remote Gateway: 172.16.11.1
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.0
Port: 4500, Nego#: 25, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Fri Jul 22 2022 11:07:40 -0700: IPSec SA negotiation successfully completed (4 times)
Fri Jul 22 2022 08:38:41 -0700: Initial-Contact received from peer. Stale IKE/IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:38:41 -0700: IKE SA negotiation successfully completed (5 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:38:25 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:25 -0700: Initial-Contact received from peer. Stale IKE/IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Thu Jul 21 2022 17:57:09 -0700: Peer's IKE-ID validation failed during negotiation (1 times)
Thu Jul 21 2022 17:49:30 -0700: IKE SA negotiation successfully completed (4 times)
Direction: inbound, SPI: 45fed9d8, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1461 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 885 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: fc5dbac4, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1461 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 885 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
El resultado del show security ipsec security-associations comando muestra la siguiente información:
-
La puerta de enlace remota tiene una dirección IP de 172.16.11.1.
-
Ambos pares en el par SA IPsec están usando el puerto 4500.
-
El SPI, la vida útil (en segundos) y los límites de uso (o tamaño de vida útil en KB) se muestran para ambas direcciones. El valor 1562/ unlim indica que la duración de la fase 2 caduca en 1562 segundos y que no se especificó un tamaño de vida útil, lo que indica que es ilimitada. La duración de la fase 2 puede diferir de la vida útil de la fase 1, ya que la fase 2 no depende de la fase 1 después de que la VPN esté activa.
-
La supervisión de VPN no está habilitada para esta SA, como lo indica un guión en la columna Mon. Si está habilitada la supervisión de VPN, U indica que la supervisión está activa y D indica que la supervisión está inactiva.
-
El sistema virtual (vsys) es el sistema raíz y siempre enumera 0.
El resultado del show security ipsec security-associations index index_iddetail comando muestra la siguiente información:
-
La identidad local y la identidad remota constituyen el ID de proxy para la SA.
Una de las causas más comunes de una falla de fase 2 es una no coincidencia del ID de proxy. Si no aparece ninguna SA de IPsec, confirme que las propuestas de fase 2, incluida la configuración del ID de proxy, son correctas para ambos pares. Para VPN basadas en rutas, el ID de proxy predeterminado es local=0.0.0.0/0, remote=0.0.0.0/0 y service=any. Pueden producirse problemas con varias VPN basadas en rutas desde el mismo IP de par. En este caso, debe especificarse un ID de proxy único para cada SA de IPsec. Para algunos proveedores de terceros, el ID de proxy se debe especificar manualmente para que coincida.
-
Otra causa común de la falla de fase 2 es no especificar el enlace de la interfaz ST. Si IPsec no puede completarse, compruebe el registro de kmd o establezca opciones de rastreo.
Verificar la accesibilidad de host a host
Propósito
Compruebe que el Host1 puede comunicarse con el Host2.
Acción
Desde Host1 haga ping a Host2. Para comprobar que el tráfico está utilizando la VPN, use el comando show security ipsec statistics en SRX1. Borre las estadísticas mediante el comando clear security ipsec statistics antes de ejecutar el comando ping.
user@Host1> ping 10.1.21.2 count 10 rapid PING 10.1.21.2 (10.1.21.2): 56 data bytes !!!!!!!!!! --- 10.1.21.2 ping statistics --- 10 packets transmitted, 10 packets received, 0% packet loss round-trip min/avg/max/stddev = 3.437/4.270/7.637/1.158 ms
user@SRX1> show security ipsec statistics ESP Statistics: Encrypted bytes: 1360 Decrypted bytes: 840 Encrypted packets: 10 Decrypted packets: 10 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0
Significado
Los resultados muestran que Host1 puede hacer ping a Host2 y que el tráfico está utilizando la VPN.
Ejemplo: Configurar TDR-T con VPN de punto de conexión dinámico
En este ejemplo, se muestra cómo configurar una VPN basada en rutas en la que el iniciador de IKEv2 es un punto de conexión dinámico detrás de un dispositivo TDR.
Requisitos
En este ejemplo, se utilizan los siguientes componentes de hardware y software:
-
Dos firewalls configurados en un clúster de chasis
-
Un firewall que proporciona TDR
-
Un firewall que proporciona acceso a la red de la oficina de sucursal
-
Versión de Junos OS compatible con IKEv2 TDR-T
Descripción general
En este ejemplo, se configura una VPN IPsec entre la sucursal (iniciador de IKEv2) y la sede (respondedor de IKEv2) para proteger el tráfico de red entre las dos ubicaciones. La sucursal se encuentra detrás del dispositivo TDR. La dirección de la sucursal se asigna dinámicamente y es desconocida para el respondedor. El iniciador se configura con la identidad remota del respondedor para la negociación de túnel. Esta configuración establece una VPN de punto de conexión dinámico entre los pares en el dispositivo TDR.

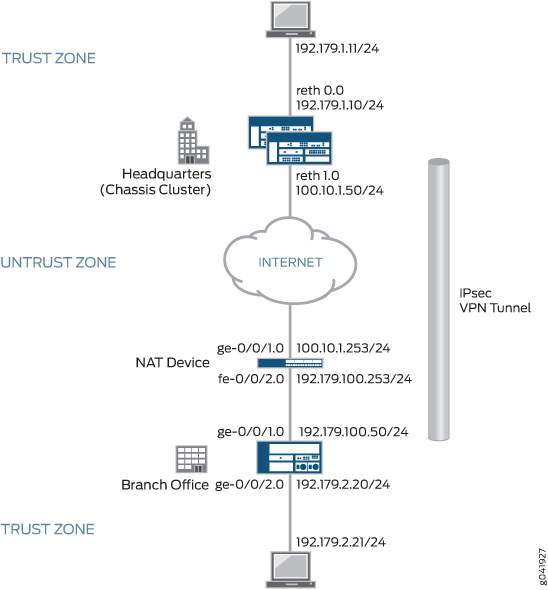

En la figura 2 , se muestra un ejemplo de una topología con TDR-Traversal (TDR-T) y VPN de punto de conexión dinámico.
de punto de conexión dinámico
En este ejemplo, la dirección IP del iniciador, 192.179.100.50, que se asignó dinámicamente al dispositivo, se oculta por el dispositivo TDR y se traduce a 100.10.1.253.
En este ejemplo se aplican las siguientes opciones de configuración:
-
La identidad local configurada en el iniciador debe coincidir con la identidad de puerta de enlace remota configurada en el respondedor.
-
Las opciones de fase 1 y fase 2 deben coincidir entre el iniciador y el respondedor.
En este ejemplo, la política de seguridad predeterminada que permite todo el tráfico se utiliza para todos los dispositivos. Se deben configurar políticas de seguridad más restrictivas para los entornos de producción. Consulte Descripción general de las políticas de seguridad.
Configuración
- Configuración del dispositivo de sucursal (iniciador IKEv2)
- Configuración del dispositivo TDR
- Configuración del dispositivo de la sede central (respondedor IKEv2)
Configuración del dispositivo de sucursal (iniciador IKEv2)
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set interfaces ge-0/0/1 unit 0 family inet address 192.179.100.50/24 set interfaces ge-0/0/2 unit 0 family inet address 192.179.2.20/24 set interfaces st0 unit 0 family inet address 172.168.100.1/16 set routing-options static route 192.179.1.0/24 next-hop st0.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/2.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone untrust interfaces st0.0 set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group5 set security ike proposal IKE_PROP authentication-algorithm sha1 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text "$ABC123" set security ike gateway HQ_GW ike-policy IKE_POL set security ike gateway HQ_GW address 100.10.1.50 set security ike gateway HQ_GW local-identity hostname branch.example.net set security ike gateway HQ_GW external-interface ge-0/0/1.0 set security ike gateway HQ_GW version v2-only set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha1-96 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy IPSEC_POL perfect-forward-secrecy keys group5 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn HQ_VPN bind-interface st0.0 set security ipsec vpn HQ_VPN ike gateway HQ_GW set security ipsec vpn HQ_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn HQ_VPN establish-tunnels immediately set security policies default-policy permit-all
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar el dispositivo de la sucursal:
-
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 unit 0 family inet address 192.179.100.50/24 user@host# set ge-0/0/2 unit 0 family inet address 192.179.2.20/24 user@host# set st0 unit 0 family inet address 172.168.100.1/16
-
Configure las opciones de enrutamiento.
[edit routing-options] user@host# set static route 192.179.1.0/24 next-hop st0.0
-
Configure zonas.
[edit security zones security-zones trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/2.0 [edit security zones security-zones untrust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/1.0 user@host#set interfaces st0.0
-
Configure las opciones de fase 1.
[edit security ike proposal IKE_PROP] user@host# set authentication-method pre-shared-keys user@host# set dh-group group5 user@host# set authentication-algorithm sha1 user@host# set encryption-algorithm aes-256-cbc [edit security ike policy IKE_POL] user@host# set proposals IKE_PROP user@host# set pre-shared-key ascii-text "$ABC123" [edit security ike gateway HQ_GW] user@host# set ike-policy IKE_POL user@host# set address 100.10.1.50 user@host# set local-identity hostname branch.example.net user@host# set external-interface ge-0/0/1.0 user@host# set version v2-only
-
Configure las opciones de fase 2.
[edit security ipsec proposal IPSEC_PROP] user@host# set protocol esp user@host# set authentication-algorithm hmac-sha1-96 user@host# set encryption-algorithm aes-256-cbc [edit security ipsec policy IPSEC_POL] user@host# set proposals IPSEC_PROP user@host# set perfect-forward-secrecy keys group5 [edit security ipsec vpn HQ_VPN] user@host# set bind-interface st0.0 user@host# set ike gateway HQ_GW user@host# set ike ipsec-policy IPSEC_POL user@host# set establish-tunnels immediately
-
Configure la política de seguridad.
[edit security policies] user@host# set default-policy permit-all
Resultados
Desde el modo de configuración, escriba los comandos , show routing-options, show security zones, show security ipsecshow security ikey show security policies para confirmar la show interfacesconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración de este ejemplo para corregirla.
[edit]
user@host# show interfaces
ge-0/0/1 {
unit 0 {
family inet {
address 192.179.100.50/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 192.179.2.20/24;
}
}
}
st0 {
unit 0 {
family inet {
address 172.168.100.1/16;
}
}
}
[edit]
user@host# show routing-options
static {
route 192.179.1.0/24 next-hop st0.0;
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/2.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
st0.0;
}
}
[edit]
user@host# show security ike
proposal IKE_PROP {
authentication-method pre-shared-keys;
dh-group group5;
authentication-algorithm sha1;
encryption-algorithm aes-256-cbc;
}
policy IKE_POL {
proposals IKE_PROP;
pre-shared-key ascii-text "$ABC123”
}
gateway HQ_GW{
ike-policy IKE_POL;
address 100.10.1.50;
local-identity hostname branch.example.net;
external-interface ge-0/0/1.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal IPSEC_PROP {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm aes-256-cbc;
}
policy IPSEC_POL {
perfect-forward-secrecy {
keys group5;
}
proposals IPSEC_PROP;
}
vpn HQ_VPN {
bind-interface st0.0;
ike {
gateway HQ_GW;
ipsec-policy IPSEC_POL;
}
establish-tunnels immediately;
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración del dispositivo TDR
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set interfaces ge-0/0/1 unit 0 family inet address 100.10.1.253/24 set interfaces fe-0/0/2 unit 0 family inet address 192.179.100.253/24 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces fe-0/0/2.0 set security nat source rule-set DYNAMIC from zone trust set security nat source rule-set DYNAMIC to zone untrust set security nat source rule-set DYNAMIC rule R2R3 match source-address 0.0.0.0/0 set security nat source rule-set DYNAMIC rule R2R3 then source-nat interface set security policies default-policy permit-all
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
Para configurar el enrutador intermedio que proporciona TDR:
-
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 unit 0 family inet address 100.10.1.253/24 user@host# set fe-0/0/2 unit 0 family inet address 192.179.100.253/24
-
Configure zonas.
[edit security zones security-zone untrust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/1.0 [edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces fe-0/0/2.0
-
Configure TDR.
[edit security nat source rule-set DYNAMIC] user@host# set from zone trust user@host# set to zone untrust user@host# set rule R2R3 match source-address 0.0.0.0/0 user@host# set rule R2R3 then source-nat interface
-
Configure la política de seguridad predeterminada.
[edit security policies] user@host# set default-policy permit-all
Resultados
Desde el modo de configuración, ingrese los comandos , show security zonesy show security nat sourceshow security policies para confirmar la show interfacesconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración de este ejemplo para corregirla.
[edit]
user@host# show interfaces
ge-0/0/1 {
unit 0 {
family inet {
address 100.10.1.253/24;
}
}
}
fe-0/0/2 {
unit 0 {
family inet {
address 192.179.100.253/24;
}
}
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
fe-0/0/2.0;
}
}
[edit]
user@host# show security nat source
rule-set DYNAMIC {
from zone untrust;
to zone trust;
rule R2R3 {
match {
source-address 0.0.0.0/0;
}
then {
source-nat {
interface;
}
}
}
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Cuando termine de configurar el dispositivo, ingrese commit desde el modo de configuración.
Configuración del dispositivo de la sede central (respondedor IKEv2)
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red, copie y pegue los comandos en la CLI en el nivel de jerarquía y, luego, ingrese commit desde el [edit] modo de configuración.
set chassis cluster reth-count 5 set chassis cluster redundancy-group 1 node 0 priority 220 set chassis cluster redundancy-group 1 node 1 priority 149 set chassis cluster redundancy-group 1 interface-monitor ge-0/0/1 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-8/0/1 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-0/0/2 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-8/0/2 weight 255 set interfaces ge-0/0/1 gigether-options redundant-parent reth0 set interfaces ge-0/0/2 gigether-options redundant-parent reth1 set interfaces ge-8/0/1 gigether-options redundant-parent reth0 set interfaces ge-8/0/2 gigether-options redundant-parent reth1 set interfaces reth0 redundant-ether-options redundancy-group 1 set interfaces reth0 unit 0 family inet address 192.179.1.10/24 set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 family inet address 100.10.1.50/24 set interfaces st0 unit 0 family inet address 172.168.100.2/16 set routing-options static route 192.179.2.0/24 next-hop st0.0 set routing-options static route 192.179.100.0/24 next-hop 100.10.1.253 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces st0.0 set security zones security-zone untrust interfaces reth1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces reth0.0 set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group5 set security ike proposal IKE_PROP authentication-algorithm sha1 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text "$ABC123" set security ike gateway Branch_GW ike-policy IKE_POL set security ike gateway Branch_GW dynamic hostname branch.example.net set security ike gateway Branch_GW dead-peer-detection optimized set security ike gateway Branch_GW external-interface reth1.0 set security ike gateway Branch_GW version v2-only set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha1-96 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy IPSEC_POL perfect-forward-secrecy keys group5 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn Branch_VPN bind-interface st0.0 set security ipsec vpn Branch_VPN ike gateway Branch_GW set security ipsec vpn Branch_VPN ike ipsec-policy IPSEC_POL set security policies default-policy permit-all
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener instrucciones sobre cómo hacerlo, consulte Uso del editor de CLI en el modo de configuración de la Guía del usuario de CLI.
-
Configure dos nodos como clúster de chasis.
[edit chassis cluster] user@host# set reth-count 5 user@host# set redundancy-group 1 node 0 priority 220 user@host# set redundancy-group 1 node 1 priority 149 user@host# set redundancy-group 1 interface-monitor ge-0/0/1 weight 255 user@host# set redundancy-group 1 interface-monitor ge-8/0/1 weight 255 user@host# set redundancy-group 1 interface-monitor ge-0/0/2 weight 255 user@host# set redundancy-group 1 interface-monitor ge-8/0/2 weight 255
-
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 gigether-options redundant-parent reth0 user@host# set ge-0/0/2 gigether-options redundant-parent reth1 user@host# set ge-8/0/1 gigether-options redundant-parent reth0 user@host# set ge-8/0/2 gigether-options redundant-parent reth1 user@host# set reth0 redundant-ether-options redundancy-group 1 user@host# set reth0 unit 0 family inet address 192.179.1.10/24 user@host# set reth1 redundant-ether-options redundancy-group 1 user@host# set reth1 unit 0 family inet address 100.10.1.50/24 user@host# set st0 unit 0 family inet address 172.168.100.2/16
-
Configure las opciones de enrutamiento.
[edit routing-options] user@host# set static route 192.179.2.0/24 next-hop st0.0 user@host# set static route 192.179.100.0/24 next-hop 100.10.1.253
-
Configure zonas.
[edit security zones security-zone untrust] user@host# set host-inbound-traffic protocols all user@host# set host-inbound-traffic system-services all user@host# set interfaces st0.0 user@host# set interfaces reth1.0 [edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces reth0.0
-
Configure las opciones de fase 1.
[edit security ike proposal IKE_PROP] user@host# set authentication-method pre-shared-keys user@host# set dh-group group5 user@host# set authentication-algorithm sha1 user@host# set encryption-algorithm aes-256-cbc [edit security ike policy IKE_POL] user@host# set proposals IKE_PROP user@host# set pre-shared-key ascii-text "$ABC123" [edit security ike gateway Branch_GW] user@host# set ike-policy IKE_POL user@host# set dynamic hostname branch.example.net user@host# set dead-peer-detection optimized user@host# set external-interface reth1.0 user@host# set version v2-only
-
Configure las opciones de fase 2.
[edit security ipsec proposal IPSEC_PROP] user@host# set protocol esp user@host# set authentication-algorithm hmac-sha1-96 user@host# set encryption-algorithm aes-256-cbc [edit security ipsec policy IPSEC_POL] user@host# set perfect-forward-secrecy keys group5 user@host# set proposals IPSEC_PROP [edit security ipsec vpn Branch_VPN] user@host# set bind-interface st0.0 user@host# set ike gateway Branch_GW user@host# set ike ipsec-policy IPSEC_POL
-
Configure la política de seguridad predeterminada.
[edit security policies] user@host# set default-policy permit-all
Resultados
En el modo de configuración, escriba los comandos , show interfaces, show routing-options, show security ipsecshow security zonesshow security ike, y show security policies para confirmar la show chassis clusterconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones de configuración de este ejemplo para corregirla.
[edit]
user@host# show chassis cluster
reth-count 5;
redundancy-group 1 {
node 0 priority 220;
node 1 priority 149;
interface-monitor {
ge-0/0/1 weight 255;
ge-8/0/1 weight 255;
ge-0/0/2 weight 255;
ge-8/0/2 weight 255;
}
}
[edit]
user@host# show interfaces
ge-0/0/1 {
gigether-options {
redundant-parent reth0;
}
}
ge-0/0/2 {
gigether-options {
redundant-parent reth1;
}
}
ge-8/0/1 {
gigether-options {
redundant-parent reth0;
}
}
ge-8/0/2 {
gigether-options {
redundant-parent reth1;
}
}
reth0 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 192.179.1.10/24;
}
}
}
reth1 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 100.10.1.50/24;
}
}
}
st0 {
unit 0{
family inet {
address 172.168.100.2/16;
}
}
}
[edit]
user@host# show routing-options
static {
route 192.179.2.0/24 next-hop st0.0;
route 192.179.100.0/24 next-hop 100.10.1.253;
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
reth0.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
st0.0;
reth1.0;
}
}
[edit]
user@host# show security ike
proposal IKE_PROP {
authentication-method pre-shared-keys;
dh-group group5;
authentication-algorithm sha1;
encryption-algorithm aes-256-cbc;
}
policy IKE_POL {
proposals IKE_PROP;
pre-shared-key ascii-text “$ABC123”
}
gateway Branch_GW {
ike-policy IKE_POL;
dynamic hostname branch.example.net;
dead-peer-detection optimized;
external-interface reth1.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal IPSEC_PROP {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm aes-256-cbc;
}
policy IPSEC_POL {
perfect-forward-secrecy {
keys group5;
}
proposals IPSEC_PROP;
}
vpn Branch_VPN {
bind-interface st0.0;
ike {
gateway Branch_GW;
ipsec-policy IPSEC_POL;
}
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Verificación
Confirme que la configuración funcione correctamente.
- Verificación del estado de fase 1 de IKE para el respondedor
- Comprobar asociaciones de seguridad IPsec para el respondedor
Verificación del estado de fase 1 de IKE para el respondedor
Propósito
Verifique el estado de la fase 1 de IKE.
Acción
Desde el modo operativo en el nodo 0, introduzca el show security ike security-associations comando. Después de obtener un número de índice desde el comando, utilice el show security ike security-associations detail comando.
user@host# show security ike security-associations node0: Index State Initiator cookie Responder cookie Mode Remote Address 1367024684 UP f82c54347e2f3fb1 020e28e1e4cae003 IKEv2 100.10.1.253
user@host# show security ike security-associations detail node0: IKE peer 100.10.1.253, Index 1367024684, Gateway Name: Branch_GW Location: FPC 5, PIC 0, KMD-Instance 2 Role: Responder, State: UP Initiator cookie: f82c54347e2f3fb1, Responder cookie: 020e28e1e4cae003 Exchange type: IKEv2, Authentication method: Pre-shared-keys Local: 100.10.1.50:4500, Remote: 100.10.1.253:2541 Lifetime: Expires in 3593 seconds Peer ike-id: branch.example.net Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha1-96 Encryption : aes256-cbc Pseudo random function: hmac-sha1 Diffie-Hellman group : DH-group-5 Traffic statistics: Input bytes : 683 Output bytes : 400 Input packets: 2 Output packets: 1 IPSec security associations: 0 created, 0 deleted Phase 2 negotiations in progress: 1
Significado
El show security ike security-associations comando enumera todas las SA de fase 1 de IKE activas. Si no se enumera ninguna SA, hubo un problema con el establecimiento de la fase 1. Compruebe los parámetros de política de ICR y la configuración de interfaz externa en su configuración.
Si las SA aparecen en la lista, revise la siguiente información:
-
Índice: este valor es único para cada SA de IKE, que puede utilizar en el
show security ike security-associations index index_id detailcomando para obtener más información acerca de la SA. -
Dirección remota: verifique que la dirección IP local sea correcta y que el puerto 4500 se esté utilizando para la comunicación punto a punto.
-
Estado del respondedor de roles
-
Arriba: se ha establecido la SA de fase 1.
-
Abajo: hubo un problema al establecer la SA de fase 1.
-
ID de IKE par: verifique que la dirección sea correcta.
-
Identidad local e identidad remota: verifique que estas direcciones sean correctas.
-
-
Modo: verifique que se esté utilizando el modo correcto.
Compruebe que los siguientes elementos son correctos en su configuración:
-
Interfaces externas (la interfaz debe ser la que envía los paquetes de ICR)
-
Parámetros de política de ICR
-
Información de claves precompartidas
-
Parámetros de propuesta de fase 1 (deben coincidir en ambos pares)
El show security ike security-associations comando enumera información adicional acerca de las asociaciones de seguridad:
-
Algoritmos de autenticación y cifrado utilizados
-
Duración de la fase 1
-
Estadísticas de tráfico (puede utilizarse para verificar que el tráfico fluye correctamente en ambas direcciones)
-
Información de funciones
La solución de problemas se realiza de mejor manera en el mismo nivel que usa la función de respondedor.
-
Información del iniciador y del respondedor
-
Cantidad de SA de IPsec creadas
-
Cantidad de negociaciones de la Fase 2 en curso
Comprobar asociaciones de seguridad IPsec para el respondedor
Propósito
Verifique el estado de IPsec.
Acción
Desde el modo operativo en el nodo 0, introduzca el show security ipsec security-associations comando. Después de obtener un número de índice desde el comando, utilice el show security ipsec security-associations detail comando.
user@host# show security ipsec security-associations node0 Total active tunnels: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <77856771 ESP:aes-cbc-256/sha1 4ad5af40 7186/unlim - root 2541 100.10.1.253 >77856771 ESP:aes-cbc-256/sha1 5bb0a5ee 7186/unlim - root 2541 100.10.1.253
user@host# show security ipsec security-associations detail
node0
ID: 77856771 Virtual-system: root, VPN Name: Branch_VPN
Local Gateway: 100.10.1.50, Remote Gateway: 100.10.1.253
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv2
DF-bit: clear
Bind-interface: st0.0
Port: 2541, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 608a29
Tunnel Down Reason: SA not initiated
Location: FPC 5, PIC 0, KMD-Instance 2
Direction: inbound, SPI: 4ad5af40, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 7182 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 6587 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
El resultado del show security ipsec security-associations comando muestra la siguiente información:
-
La puerta de enlace remota tiene una dirección IP de 100.10.1.253.
-
El SPI, la vida útil (en segundos) y los límites de uso (o tamaño de vida útil en KB) se muestran para ambas direcciones. El valor de duración indica que la duración de la fase 2 caduca en 7186 segundos y que no se especificó un tamaño de vida útil, lo cual indica que es ilimitada. La duración de la fase 2 puede diferir de la vida útil de la fase 1, ya que la fase 2 no depende de la fase 1 después de que la VPN esté activa.
-
El sistema virtual (vsys) es el sistema raíz y siempre enumera 0.
El resultado del show security ipsec security-associations index index_id detail comando muestra la siguiente información:
-
La identidad local y la identidad remota constituyen el ID de proxy para la SA.
Una de las causas más comunes de una falla de fase 2 es una no coincidencia del ID de proxy. Si no aparece ninguna SA de IPsec, confirme que las propuestas de fase 2, incluida la configuración del ID de proxy, coincidan para ambos pares. Para VPN basadas en rutas, el ID de proxy predeterminado es local=0.0.0.0/0, remote=0.0.0.0/0 y service=any. Pueden producirse problemas con varias VPN basadas en rutas desde el mismo IP de par. En este caso, debe especificarse un ID de proxy único para cada SA de IPsec. Para algunos proveedores de terceros, el ID de proxy se debe especificar manualmente para que coincida.
-
Otra causa común de la falla de fase 2 es no especificar el enlace de la interfaz ST. Si IPsec no puede completarse, compruebe el registro de kmd o establezca opciones de rastreo.
TDR-T específico de la plataforma con comportamiento de VPN IPsec
Use el Explorador de características para confirmar la compatibilidad de plataforma y versión para características específicas.
Utilice la siguiente tabla para revisar los comportamientos específicos de la plataforma para sus plataformas.
| Plataforma | Diferencia |
|---|---|
| serie SRX |
|
Tabla de historial de cambios
La compatibilidad de la función depende de la plataforma y la versión que utilice. Utilice el Explorador de características para determinar si una característica es compatible con su plataforma.
