Sustitución de una MX2010 de ventilador

Extracción de una MX2010 de ventilador

PRECAUCIÓN:

Para evitar el sobrecalentamiento, instale la bandeja de ventiladores de repuesto inmediatamente después de extraer la bandeja de ventiladores existente.

Para extraer las bandejas de ventiladores superiores o inferiores (consulte las figura 1 y 2):

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) en la muñeca y conecte la correa a uno de los puntos ESD del chasis.
  2. Vuelva a colocar el administrador de cables de CC, si fuera necesario, antes de extraer la bandeja de ventiladores superior o inferior:

    • Desenvuelva cualquier cable del administrador de cables de CC y retire los cables de la bandeja. Acote los cables para que no bloqueen la parte frontal del gestor de cables y la bandeja, y los asegure con fijaciones temporales para que no soporten su propio peso mientras cuelgan del conector.

  3. Afloje los dos tornillos cautivos de cada lado del panel de acceso de la bandeja de ventiladores y abra.
  4. Afloje los dos tornillos cautivos de la placa frontal de la bandeja del ventilador.
  5. Mientras sujete el asa, mantenga presionado el bloqueo hasta que el LED de estado se apague. Tire de la bandeja del ventilador aproximadamente de 1 a 3 pulg. hasta que se detenga.
    Nota:

    Las bandejas de ventiladores son intercambiables y pueden insertarse e extraerse en caliente.
  6. Mantenga presionado el bloqueo una segunda vez para desconectar el funcionamiento del ventilador. Coloque una mano debajo de la bandeja de ventiladores para obtener soporte mientras saca por completo la bandeja de ventiladores del enrutador.
    Advertencia:

    Las bandejas de ventiladores utilizan un mecanismo de seguridad de doble bloqueo. Debe mantener presionado el bloqueo continuamente mientras elimina las bandejas de ventiladores.

  7. Coloque la bandeja de ventiladores en una alfombrilla antiestática o en una bolsa ESD aprobada.
Gráfico 1: Eliminación de las bandejas de ventiladores superiores Removing Upper Fan Trays
Advertencia:

Antes de extraer una bandeja de ventiladores, asegúrese de que los blades del ventilador se han detenido por completo.
Gráfico 2: Eliminación de las bandejas de ventilador inferiores Removing Lower Fan Trays

Consulte también

Instalación de una MX2010 de ventilador

En este tema se describe cómo instalar las bandejas de ventiladores superiores o inferiores en una MX2010. Este procedimiento se aplica tanto a la bandeja de ventiladores estándar como a la bandeja de ventiladores de alimentación optimizada. Para instalar la bandeja de ventiladores superior o inferior (consulte las figura 3 y 4):

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) en la muñeca y conecte la correa a uno de los puntos ESD del chasis.
  2. Vuelva a colocar el administrador de cables de CC, si fuera necesario, antes de instalar la bandeja de ventiladores superior o inferior:

    • Desencapsular los cables del administrador de cables de CC y extraer los cables de la bandeja. Acote los cables para que no bloqueen la parte frontal del gestor de cables, así como que los fijen con fijaciones temporales para que no soporten su propio peso mientras cuelgan del conector.

  3. Afloje los dos tornillos cautivos del panel de acceso y abra.
  4. Retire la bandeja de ventiladores de la alfombrilla o bolsa ESD antiestática.
  5. Sujete la bandeja de ventilador por el asa y coloque una mano debajo de la bandeja del ventilador para obtener soporte. Inserte parcialmente la bandeja del ventilador en el chasis mientras presiona el bloqueo.
    Nota:

    Cuando inserte la bandeja de ventiladores, observe la orientación correcta junto con la etiqueta "este lado hacia arriba" en la bandeja del ventilador.
  6. Mantenga presionado el seguro de nuevo mientras presiona detenidamente la bandeja de ventiladores en el chasis.
    Nota:

    La bandeja de ventiladores cuenta con un mecanismo de seguridad de bloqueo doble que le permite instalar de forma segura la bandeja de ventiladores en un proceso de dos etapas.
  7. Apriete los dos tornillos cautivos de la placa frontal de la bandeja del ventilador.
  8. Cierre el panel de acceso y fije los dos tornillos cautivos a ambos lados del panel de acceso.
  9. Vuelva a instalar el administrador de cables de CC en su posición, si fuera necesario.
Gráfico 3: Instalación de bandejas de ventiladores superiores Installing Upper Fan Trays

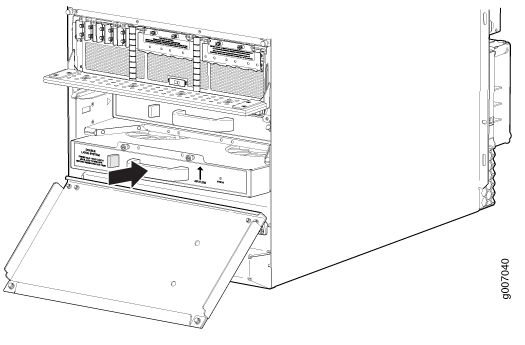

Gráfico 4: Instalación de bandejas de ventilador inferiores Installing Lower Fan Trays
