Sistema de enfriamiento MX10008

Bandeja de ventilador

Los tres modelos de bandejas de ventilador contienen ventiladores internos, un tablero de control no extraíble y LED.

Las dos bandejas de ventilador se instalan verticalmente, una al lado de la otra, junto a las fuentes de alimentación en el lado FRU del chasis. Dos asas en cada placa frontal facilitan el manejo de la bandeja del ventilador. Vea la Figura 1 y la Figura 2.

Figura 1: Instalación de JNP10008-FAN, con fuentes de alimentación JNP10K-PWR-AC en un enrutador MX10008

1 — Fuentes de alimentación

2 — Bandejas de ventilador

Figura 2: Instalado JNP10008-FAN2, con fuentes de alimentación JNP10K-PWR-AC2 en un enrutador MX10008

1 — Fuentes de alimentación

2 — Bandejas de ventilador

Figura 3: JNP10008-FAN3 instalado en un enrutador MX10008

Consulte la Tabla 1 para ver las especificaciones físicas de las bandejas de ventilador.

La variedad de ventiladores en ambos modelos funciona como una sola unidad. Si falla un ventilador individual en la matriz, se debe reemplazar toda la bandeja del ventilador.

Si desea reemplazar una bandeja de ventilador existente mientras el enrutador está funcionando, retire solo una bandeja de ventilador. El enrutador continúa funcionando durante un tiempo limitado con una sola bandeja de ventilador operativa sin activar una alarma térmica.

La tarjeta de control del ventilador interna en cada bandeja del ventilador contiene LED para los controladores de la bandeja del ventilador asociados y LED para los tres SFB directamente detrás de la bandeja del ventilador.

Controlador de bandeja de ventilador

Los dos controladores de bandeja de ventilador proporcionan la lógica de control y la potencia para insertar y quitar en caliente una bandeja de ventilador.

Hay tres modelos de controlador de bandeja de ventilador:

• JNP10008-FAN-CTRL: admite el modelo JNP10008-FAN; consulte la Figura 4.

• JNP10008-FTC2: admite la bandeja de ventilador JNP10008-FAN2.

• JNP10008-FTC3: admite bandejas de ventilador JNP10008-FAN3 y JNP10008-FAN2.

• Tabla 2: Controlador de bandeja de ventilador: compatibilidad con bandejas de ventilador

  Controlador de bandeja de ventilador	Bandeja de ventilador compatible
  JNP10008-FAN-CTRL	JNP10008-FAN
  JNP10008-FTC2	JNP10008-FAN2
  JNP10008-FTC3	JNP10008-FAN3 y JNP10008-FAN2

  Advertencia:

  No mezcle los modelos del controlador de la bandeja del ventilador. Utilice solo el modelo de bandeja de ventilador compatible para cada controlador de bandeja de ventilador.

  No utilice JNP10008-FAN-CTRL ni JNP10008-FTC2 con la bandeja de ventilador JNP10008-FAN3.

  Nota: Si usa una bandeja de ventilador JNP10008-FAN3, debe usar PSU JNP10K-PWR-AC3, JNP10K-PWR-DC3 o JNP10K-PWR-AC3H.
• Figura 4: Controlador de bandeja de ventilador JNP10008-FAN-CTRL
• Figura 5: Controlador de ventilador JNP10008-FTC2 o JNP10008-FTC3

El sistema monitorea continuamente la temperatura de las piezas críticas en el chasis y ajusta la velocidad del ventilador del chasis de acuerdo con la temperatura.

El software controla la velocidad del ventilador. En condiciones normales de funcionamiento, los ventiladores de la bandeja del ventilador funcionan a menos de la velocidad máxima. Si un controlador de la bandeja del ventilador falla o parece faltar (como cuando se está reemplazando un SFB), el otro controlador de la bandeja del ventilador configura los ventiladores a toda velocidad. Esto permite que el enrutador siga funcionando con normalidad siempre y cuando los ventiladores restantes enfríen el chasis lo suficiente. Use el show chassis fan comando para ver el estado de los ventiladores individuales y la velocidad del ventilador. Este es un ejemplo de salida de JNP10008-FAN y JNP10008-FAN-CTRL:

Lo siguiente es un resultado similar de un sistema JNP10008-FAN2 y JNP10008-FTC2:

Dirección del flujo de aire en el enrutador MX10008

La entrada de aire para enfriar el chasis se encuentra en el lado del puerto (tarjeta de línea) del chasis. El aire fluye hacia el chasis desde los puertos de los RCB y las tarjetas de línea, a través de las placas de estructura de conmutación (SFB) y sale de las bandejas de ventilador y las fuentes de alimentación. Vea la Figura 6.

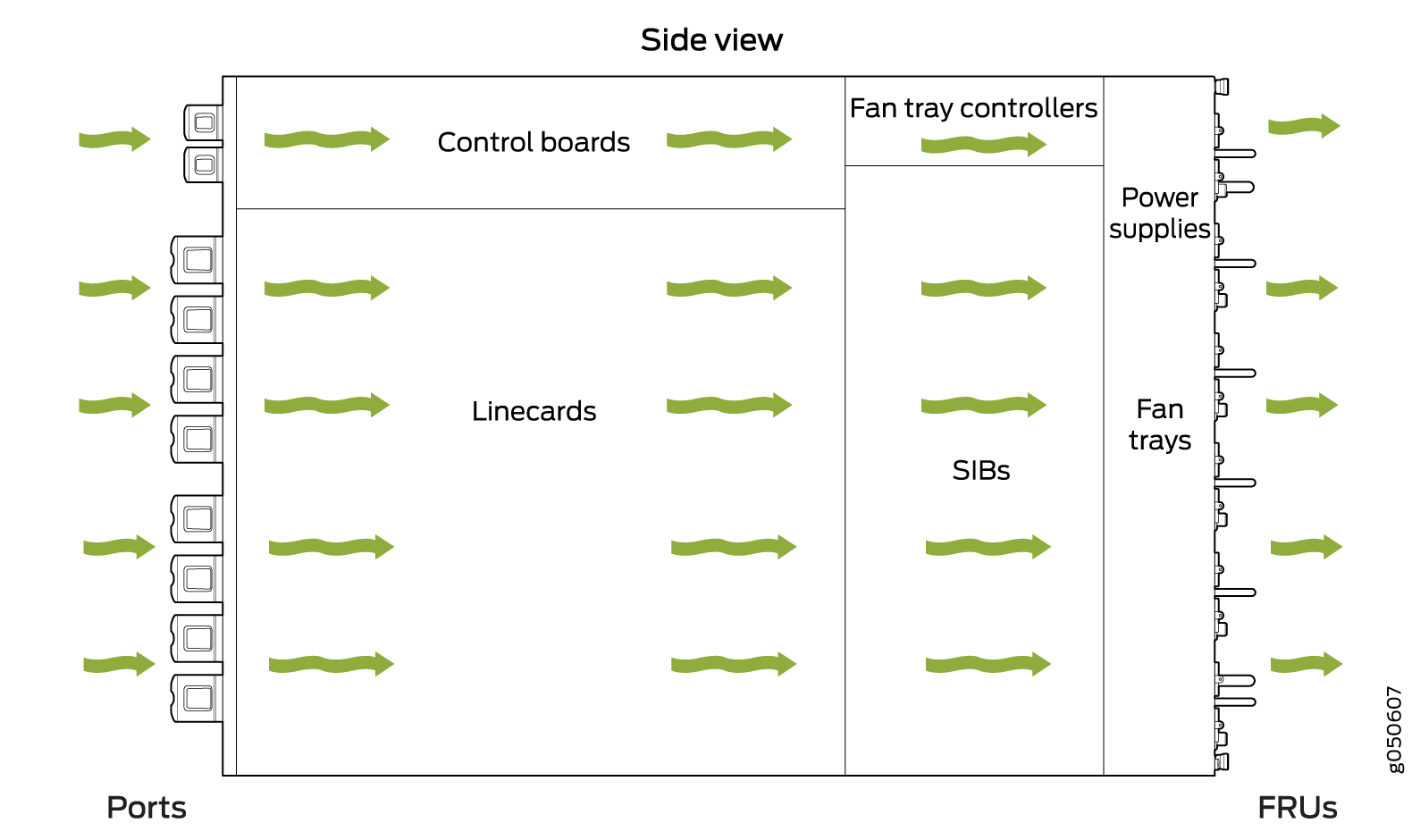

Figura 6: Flujo de aire a través de un enrutador MX10008

La bandeja del ventilador continúa funcionando indefinidamente y proporciona suficiente enfriamiento incluso cuando falla un solo ventilador, siempre que la temperatura ambiente esté dentro del rango de funcionamiento. Puede verificar el estado de los ventiladores viendo los LED en cada bandeja de ventilador. Consulte LED de la bandeja del ventilador MX10008 y LED del controlador de la bandeja del ventilador.

No puede reemplazar un solo ventilador. Si uno o más ventiladores fallan, debe reemplazar toda la bandeja del ventilador.

Además de las bandejas de ventilador, hay un ventilador interno en cada fuente de alimentación que también ayuda a enfriar componentes, como las tarjetas de línea.

LED de la bandeja del ventilador

Cada una de las dos bandejas de ventilador tiene un conjunto de indicadores LED que representan el estado de los ventiladores en la bandeja de ventilador, el controlador de bandeja de ventilador y las tres placas de estructura de conmutación (SFB). Los LED de la bandeja del ventilador se encuentran en la esquina superior izquierda de cada bandeja del ventilador. La Figura 7 muestra la ubicación de los LED en la bandeja del ventilador JNP10008-FAN. Consulte la Figura 8 para ver la ubicación de los LED en la bandeja del ventilador JNP10008-FAN2.

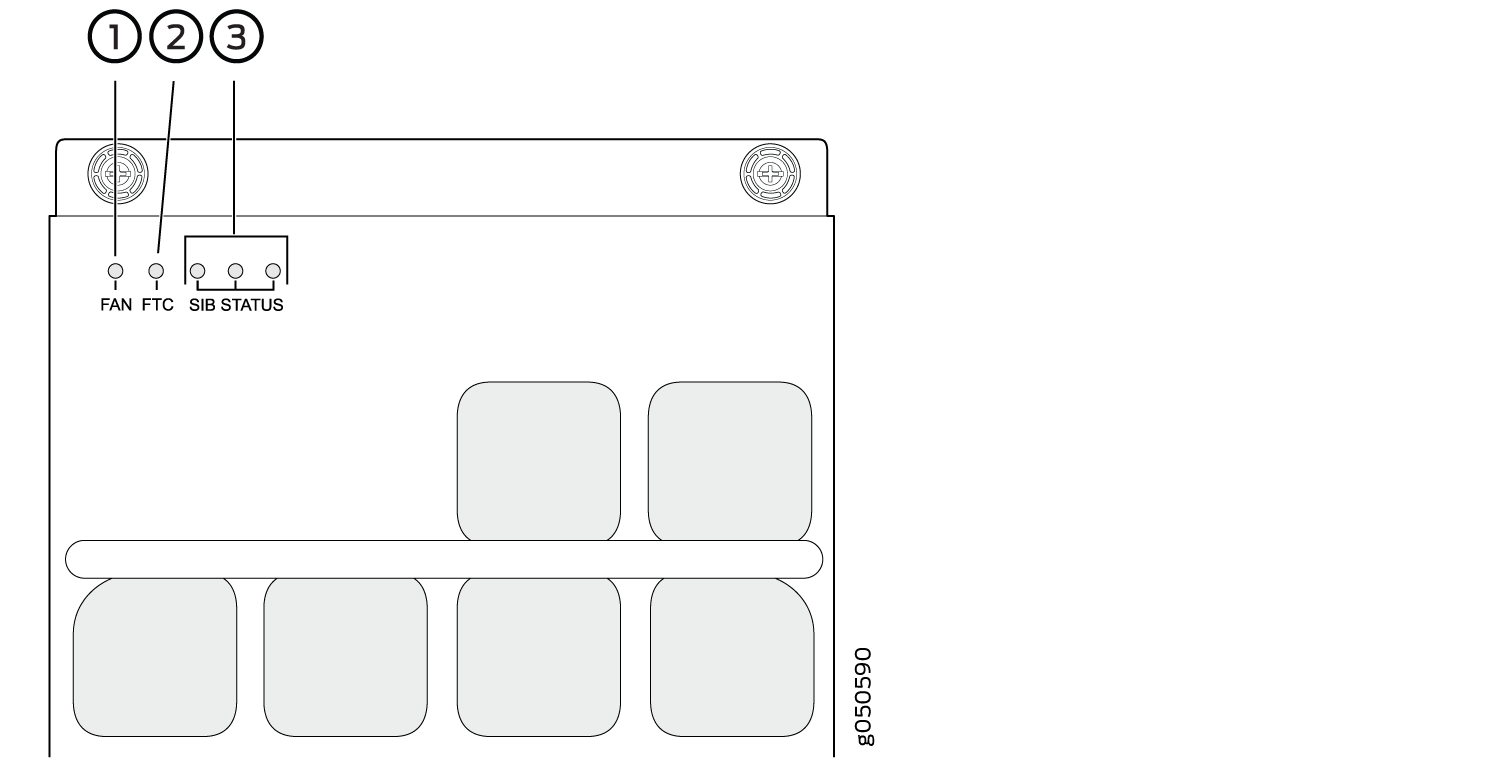

Figura 7: LED JNP10008-FAN de la bandeja del ventilador en un enrutador MX10008

1 — LED de estado del ventilador	3 — Estado de SFB (SFB del 0 al SFB 2 para la bandeja del ventilador izquierda y SFB del 3 al 5 para la bandeja del ventilador derecha). La etiqueta de hardware para el estado SFB es SIB STATUS.
2 — Estado del controlador de la bandeja del ventilador

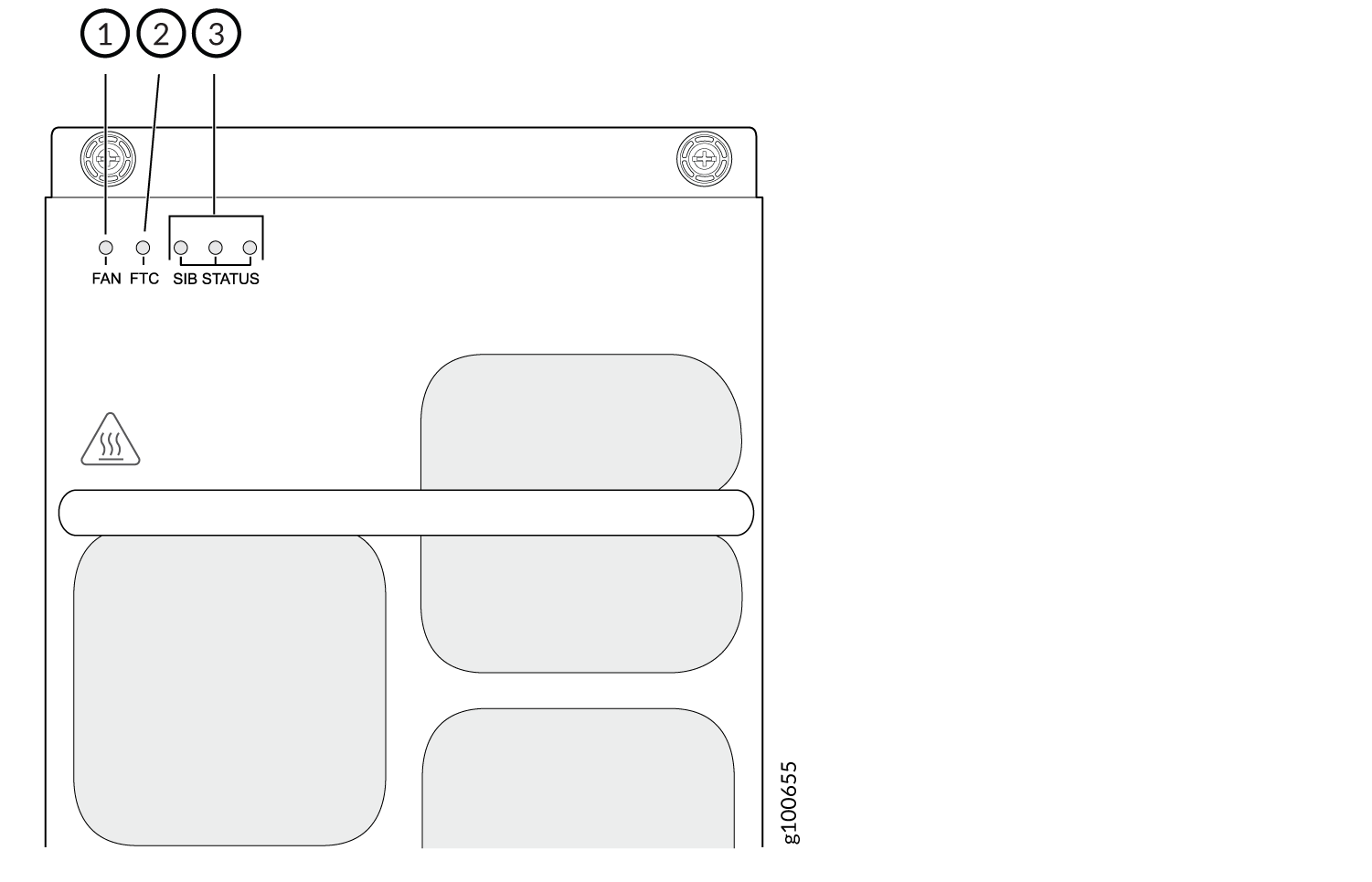

Figura 8: LED JNP10008-FAN2 de la bandeja del ventilador o LED JNP10008-FAN3 de la bandeja del ventilador en un enrutador MX10008

1 — LED de estado del ventilador	3 — Estado de SFB (SFB del 0 al SFB 2 para la bandeja del ventilador izquierda y SFB del 3 al 5 para la bandeja del ventilador derecha). La etiqueta de hardware para el estado SFB es SIB STATUS.
2 — Estado del controlador de la bandeja del ventilador

En la Tabla 4 se describen las funciones de los LED de la bandeja del ventilador.

LED del controlador de la bandeja del ventilador

Todos los modelos de controlador de bandeja de ventilador tienen los mismos LED. Los indicadores LED del controlador de la bandeja del ventilador solo son visibles cuando se retira la bandeja del ventilador asociada. Los LED del controlador de la bandeja del ventilador se encuentran a la derecha del panel del controlador. La Figura 9 muestra la ubicación de los LED en el panel del controlador de la bandeja del ventilador.

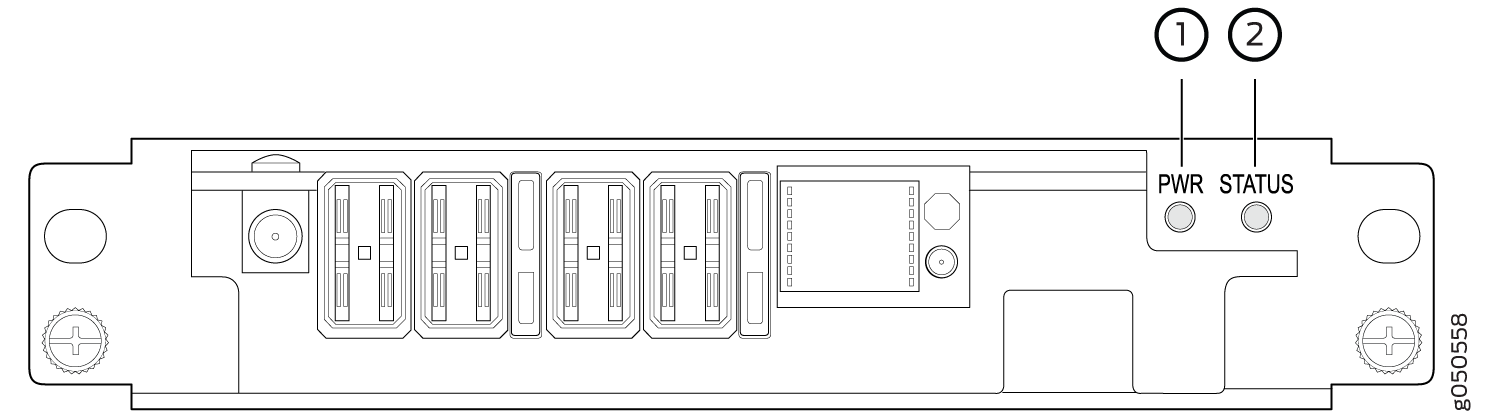

Figura 9: LED JNP10008-FAN-CTRL en un enrutador MX10008

1 — Alimentación del controlador de la bandeja del ventilador

2 — Estado del controlador de la bandeja del ventilador

En la tabla 5 se describen las funciones de los LED del controlador de la bandeja del ventilador.
