MX2K-MPC11E

El MX2K-MPC11E es un concentrador de puerto de módulo (MPC) de configuración fija que ofrece un ancho de banda de hasta 4 Tbps por ranura de MPC para enrutadores MX2020 y MX2010. Vea la Figura 1.

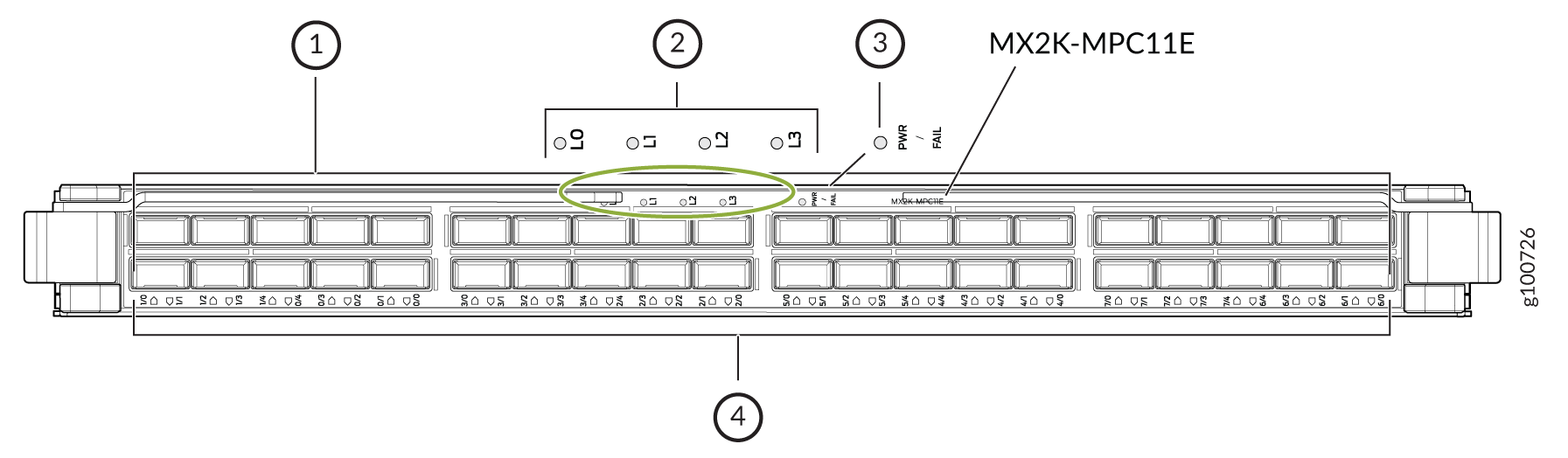

Figura 1: Concentrador de puerto modular MX2K-MPC11E Technical diagram of MX2K-MPC11E Modular Port Concentrator showing front view with numbered ports, LED indicators, and model label.
1
—

Panel de puerto

3
—

PWR/FAIL LED

2
—

LED de carril

4
—

LED de vínculo de puerto/puerto de tráfico QSFP

Versión de software

  • Junos OS versión 19.3R2 y versiones posteriores 19.3

  • Junos OS versión 20.1R1 y versiones posteriores

Nota:

MX2K-MPC11E no es compatible con ninguna versión de Junos OS 19.4.

Descripción física

  • Peso: 36,2 lb (16,4 kg)

  • Número de modelo: MX2K-MPC11E

  • Nombre en la CLI: MPC11E 3D MRATE-40xQSFPP

  • Número de puertos: 40

Requisitos previos

  • Requiere al menos una placa de estructura de conmutador MX2000-SFB3.

    • Requiere uno de los siguientes motores de enrutamiento:

      • RE-MX2000-1800X4

      • REMX2K-1800-32G

      • REMX2K-X8-128G

      • REMX2K-X8-64G

Características de hardware

  • Interfaz WAN: ancho de banda de 4-Tbps por MX2K-MPC11E.

  • Alta escala y densidad: Para enrutadores MX2020, ofrece 80 Tbps de capacidad del sistema y soporte para hasta 800 interfaces de 100 GbE o 160 interfaces de 400 GbE. Para enrutadores MX2010, ofrece 40 Tbps de capacidad del sistema y soporte para hasta 400 interfaces de 100 GbE o 80 de 400 GbE.

  • 400 Gbps con interfaces QSFP56-DD de velocidad múltiple

  • Listo para MACsec para una conectividad segura velocidades de puerto de hasta 100 Gbps

  • Canalización: admite 4 x 10 Gbps y 25 Gbps a través de la canalización de puertos mediante cables de conexión

  • Puertos de 4 x 10 GbE, 40 GbE y 100 GbE, 4 x 100 GbE y 400 GbE de velocidad múltiple

  • Despliegue sin problemas: funciona con su infraestructura de energía y refrigeración existente

  • Admite unidades máximas de transmisión (MTU) de 256 bytes a 16.000 bytes para el tráfico de tránsito y de 256 bytes a 9500 bytes para paquetes enlazados al host.

Características del software

Para obtener más información acerca de las funciones de software compatibles con la MX2K-MPC11E, consulte Protocolos y aplicaciones compatibles con las tarjetas de línea MPC11E en los enrutadores MX2010 y MX2020.

Requisitos de energía

Los números de potencia se miden mediante la siguiente configuración:

  • Tráfico con velocidad de línea en todos los puertos para un ancho de banda agregado de 4 Tbps

  • Los 40 puertos configurados para 100 Gbps con transceptores QSFP28 instalados en todos los puertos

La temperatura ambiente predeterminada para los enrutadores MX2000 se establece en 104 °F (40 °C). Puede establecer la temperatura ambiente en 77 °F (25 °C) o 131 °F (55 °C) mediante un comando de configuración de la CLI.

Potencia máxima: 1980 W a 104° F (40° C) + 6000 ft. (1829 m)

Nota:

Cuando utilice la MX2K-MPC11E a temperaturas ambiente superiores a la temperatura máxima normal de funcionamiento de 40 °C (104 °F), es posible que observe una disminución del rendimiento. Esta situación es normal y la tarjeta funciona según lo diseñado. Si se produce una disminución en el rendimiento, aparece una alarma amarilla en el sistema. La disminución del rendimiento no es una situación permanente. Esto puede ocurrir durante las condiciones ambientales operativas de NEBS.

Indicadores LED

PWR/FAIL LED:

  • Verde fijo: MPC funciona normalmente

  • Verde intermitente lento: la MPC se está inicializando

  • Verde intermitente rápido: el software identifica el MPC

  • Rojo: la MPC ha fallado

LED de vínculo de puerto/puerto de tráfico QSFP:

  • Desactivado: el vínculo del puerto no funciona con pérdida de señal

  • Verde: el enlace del puerto está activo sin alarmas ni fallas

  • Ámbar: el vínculo del puerto está inactivo con alarmas o el puerto se deshabilitó administrativamente a través de la CLI

  • Rojo: un transceptor en el puerto está experimentando una falla

LED de carril (L0, L1, L2, L3):

Cuando el puerto 0 está canalizado para 4 x 10 Gbps, el estado del vínculo del dispositivo conectado al puerto canalizado se indica mediante uno de los cuatro LED de carril en el panel del puerto MX2K-MPC11E. Al igual que los LED de vínculo de puerto/puerto de tráfico QSFP, cada LED de carril individual tiene cuatro estados: apagado, verde, ámbar y rojo. Consulte Configuración de la selectabilidad de velocidad en el MX2K-MPC11E para habilitar diferentes velocidades de puerto y Descripción general del esquema de LED de carril MPC y MIC para obtener más detalles.

Nota:

Para los modos de 40 GbE y 100 GbE, los indicadores LED de carril no son aplicables.

Transceptores compatibles

Propina:

Utilice la herramienta de compatibilidad de hardware para encontrar información acerca de los transceptores enchufables compatibles con el MX2K-MPC11E.

Nota: En MX2K-MPC11E, algunos transceptores QSFP-DD instalados en ciertos puertos más cercanos a la palanca de expulsión del MPC pueden tener un espacio limitado entre el disipador de calor del transceptor y la palanca de expulsión. Sin embargo, incluso con la holgura reducida, puede instalar cuidadosamente el transceptor sin dañarlo ni dañar la palanca de expulsión y sin afectar la calidad o la confiabilidad a largo plazo del transceptor QSFP-DD.

Actualizaciones

Los componentes programables de la MX2K-MPC11E, incluidos los dispositivos de lógica programable compleja (CPLD), se pueden actualizar en campo.

Interoperabilidad de MPC

La MX2K-MPC11E es interoperable con estas MPC:

  • MX2K-MPC11E

  • MPC6E

  • MPC8E

  • MPC9E

  • MS-MPC

A partir de la versión 22.2R1 de Junos OS, MX2K-MPC11E es interoperable con estas MPC:

  • MPC7E

  • MPC5E

  • MPC2E-NG (solo con MIC Ethernet)

  • MPC3E-NG (solo con MIC Ethernet)

Interoperabilidad de la placa de estructura de conmutación

La MX2K-MPC11E solo admite placas de estructura de conmutación MX2000-SFB3. No es compatible con placas de estructura de conmutación heredadas (SFB o SFB2).

Motores de enrutamiento compatibles

MX2K-MPC11E admite estos motores de enrutamiento:

  • RE-MX2000-1800X4

  • REMX2K-1800-32G

  • REMX2K-X8-128G

  • REMX2K-X8-64G

Módulos de suministro de alimentación compatibles

El MX2K-MPC11E admite estos módulos de fuente de alimentación:

  • MX2000-PSM-AC

  • MX2000-PSM-DC

  • MX2K-PSM-HV

Nota:

Con las fuentes de alimentación existentes, una MX2020 puede admitir un máximo de 14 MX2K-MPC11E (siete en las ranuras MPC superiores y siete en las ranuras MPC inferiores) mientras mantiene la redundancia de PSM en cada zona. La MX2010 con fuentes de alimentación existentes puede admitir un máximo de seis MX2K-MPC11E y mantener la redundancia de PSM.

Panel de puerto MX2K-MPC11E

El panel de puertos MX2K-MPC11E tiene 40 puertos seleccionables (multivelocidad) que admiten transceptores quad enchufables plus de factor de forma pequeño (QSFP28). MX2K-MPC11E tiene ocho PIC integradas, de PIC0 a PIC7. Cada PIC tiene cinco puertos físicos que constituyen una PIC lógica en el software. La velocidad predeterminada del puerto es de 100 Gbps para todos los puertos. Puede canalizar el puerto 0 mediante los comandos de configuración de la CLI de Junos OS para crear varias interfaces independientes de 4x10 Gbps y, luego, usar cables de conexión para conectarse a otros servidores, dispositivos de almacenamiento y enrutadores. En la Tabla 1 se enumeran los transceptores ópticos que admiten la canalización. Para obtener instrucciones sobre cómo canalizar puertos, consulte Configurar la selectibilidad de velocidad en MX2K-MPC11E para habilitar diferentes velocidades de puerto.

Nota:

Cuando se configuran diferentes velocidades de datos para el puerto 0 de una PIC, la transferencia de datos total de la PIC no puede superar los 500 Gbps.

Notarás que los puertos tienen líneas de colores sobre ellos. Los colores ayudan a identificar fácilmente los puertos asociados con la misma PIC/PFE. Como se muestra en la Figura 2, esto es lo que significan los colores:

  • Morado: indica un segmento de PIC adyacente de cinco puertos. Cada grupo de puertos tiene un segmento de PIC adyacente de cinco puertos.

  • Verde: indica un segmento de PIC de cinco puertos.

  • Amarillo: indica los puertos compatibles con 400 Gbps en cada PIC.

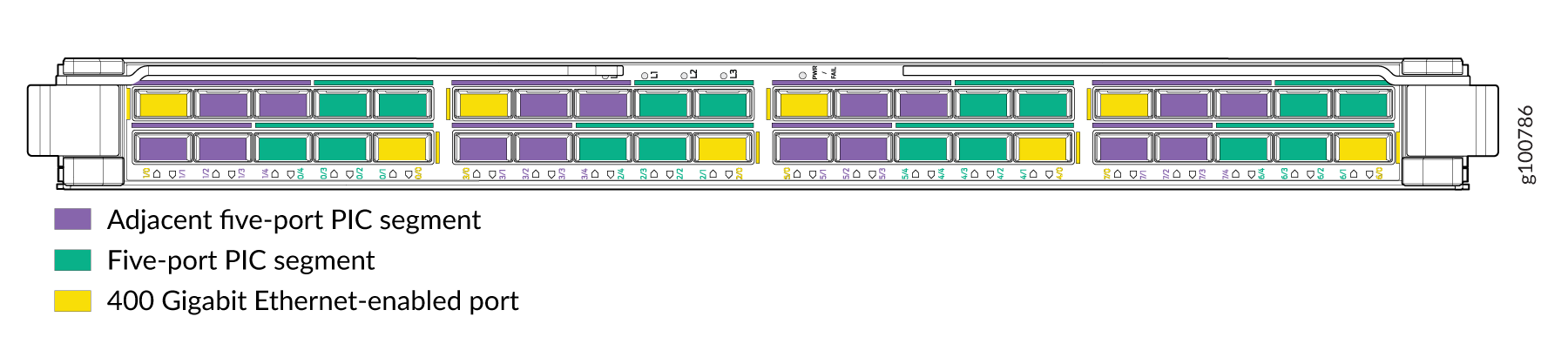

Figura 2: Numeración de puertos para MX2K-MPC11E Network interface card with color-coded segments: purple for adjacent five-port PIC, green for standard five-port PIC, yellow for 400 Gigabit Ethernet port.

Las líneas morada y verde en un grupo de puertos indican los cinco puertos asociados con una PIC. Por ejemplo, empezando por los grupos de puertos en el lado izquierdo del panel de puertos, los cinco puertos con una línea morada encima de ellos se conectan a la PIC 1. Los cinco puertos con una línea verde encima de ellos se conectan a PIC 0. Los números y las flechas situados debajo de los puertos inferiores indican el número de PIC/puerto. La flecha hacia arriba significa que el número de PIC/puerto es para el puerto superior. La flecha hacia abajo significa que el número de PIC/puerto es para el puerto inferior. La numeración de puertos no es contigua.

Transceptores QSFP y velocidades de puerto

Puede conectar ópticas de 100 GbE en cualquiera de los 40 puertos.

La tabla 1 resume la asignación del motor de reenvío de paquetes y las velocidades de puerto admitidas.

Tabla 1: Capacidad de selección de velocidad para MX2K-MPC11E

PIC

Número de puerto

Velocidad de puerto compatible

Óptica compatible

PIC 0 (o PFE 0)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

  • Soporte de 4 x 10 GbE mediante óptica de ruptura QSFPP-4x10GE

  • Soporte de 1 x 40 GbE con óptica QSFPP

  • Soporte de 1 x 100GE con óptica QSFP28

Para obtener la lista más reciente de transceptores compatibles con MX2K-MPC11E, consulte esta página de HCT.

Nota:

De forma predeterminada, todos los puertos activos funcionan en modo de 100 Gbps.

1-4

100 Gbps

PIC 1 (o PFE 1)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 2 (o PFE 2)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 3 (o PFE 3)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 4 (o PFE 4)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 5 (o PFE 5)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 6 (o PFE 6)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

PIC 7 (o PFE 7)

0

40 Gbps

4 x 10 Gbps

100 Gbps

4 x 100 Gbps

400 Gbps

1-4

100 Gbps

Soporte máximo de MX2K-MPC11E por chasis

La cantidad de tarjetas de línea MX2K-MPC11E que pueden admitir el chasis del enrutador MX2020 y MX2010 varía según la temperatura ambiente del chasis y la redundancia de PSM. En la tabla 2 , se muestra la cantidad de tarjetas de línea MX2K-MPC11E compatibles con el enrutador MX2020 con PDM y PSM existentes completamente poblados (en modos redundantes y no redundantes) a 40 °C (104 °F) + 6000 pies (1829 m).

La siguiente tabla es para una potencia máxima de 80 A con 40 V CC:

Tabla 2: Máximos de la tarjeta de línea MX2K-MPC11E por redundancia de PSM (MX2000-PSM-AC-80A o MX2000-PSM-DC-80A), temperatura y elevación para enrutadores MX2020

con redundancia de PSM

Sin redundancia de PSM

Temperatura y elevación

Zona superior

7

8

40° C (104° F) + 6000 pies (1829 m)

Zona baja

7

8

40° C (104° F) + 6000 pies (1829 m)

Total

14

16

40° C (104° F) + 6000 pies (1829 m)

La siguiente tabla es para una potencia máxima de 60 A con 40 V CC:

Tabla 3: Máximos de tarjetas de línea MX2K-MPC11E por redundancia de PSM (MX2000-PSM-AC-60A/MX2000-PSM-DC-60A), temperatura y elevación para enrutadores MX2020

con redundancia de PSM

Sin redundancia de PSM

Temperatura y elevación

Zona superior

5

6

40° C (104° F) + 6000 pies (1829 m)

Zona baja

5

6

40° C (104° F) + 6000 pies (1829 m)

Total

10

12

40° C (104° F) + 6000 pies (1829 m)

En la tabla 4 se muestra la cantidad de tarjetas de línea MX2K-MPC11E compatibles con el enrutador MX2010 con PDM y PSM existentes completamente poblados (en modos redundantes y no redundantes) a 40 °C (104 °F) + 6000 pies (1829 m).

La siguiente tabla es para una potencia máxima de 80 A con 40 V CC:

Tabla 4: Máximos de tarjetas de línea MX2K-MPC11E por redundancia de PSM (MX2000-PSM-AC80A/MX2000-PSM-DC-80A), temperatura y elevación para enrutadores MX2010

Tipo de tarjeta de línea MX2010

Máximo admitido con redundancia PSM

Máximo compatible sin redundancia de PSM

Temperatura y elevación

MX2K-MPC11E

6

7

40° C (104° F) + 6000 pies (1829 m)

La siguiente tabla es para una potencia máxima de 60 A con 40 V CC:

Tabla 5: Máximos de la tarjeta de línea MX2K-MPC11E por redundancia de PSM (MX2000-PSM-AC-60A/MX2000-PSM-DC-60A), temperatura y elevación para enrutadores MX2010

Tipo de tarjeta de línea MX2010

Máximo admitido con redundancia PSM

Máximo compatible sin redundancia de PSM

Temperatura y elevación

MX2K-MPC11E

5

6

40° C (104° F) + 6000 pies (1829 m)

Cuando se utilizan los PSM universales (HVAC/HVDC) (MX2K-PSM-HV) y los PDM (MX2K-PDM-HV), los modelos MX2010 y MX2020 admiten el MPC11E en todas las ranuras, con o sin redundancia de PSM. Consulte la Tabla 6 y la Tabla 7.

Tabla 6: Máximos de la tarjeta de línea MX2K-MPC11E por redundancia de PSM (MX2K-PSM-HV), temperatura y elevación para enrutadores MX2020

con redundancia de PSM

Sin redundancia de PSM

Temperatura y elevación

Zona superior

10

10

40° C (104° F) + 6000 pies (1829 m)

Zona baja

10

10

40° C (104° F) + 6000 pies (1829 m)

Total

20

20

40° C (104° F) + 6000 pies (1829 m)

Tabla 7: Máximos de la tarjeta de línea MX2K-MPC11E por redundancia de PSM (MX2K-PSM-HV), temperatura y elevación para enrutadores MX2010

Tipo de tarjeta de línea MX2010

Máximo admitido con redundancia PSM

Máximo compatible sin redundancia de PSM

Temperatura y elevación

MX2K-MPC11E

10

10

40° C (104° F) + 6000 pies (1829 m)
