MIC de 10 Gigabit Ethernet con XFP

Figura 1: MIC de 2 puertos y 10 Gigabit Ethernet con XFP Network interface card labeled MIC-3D-2XGE-XFP with two XFP ports for high-speed connections and status indicators for OK/FAIL and LINK.
Figura 2: MIC Ethernet de 4 puertos y 10 Gigabit con XFP Line card module MIC-3D-4XGE-XFP with four 10-Gigabit Ethernet XFP ports labeled PORT 0/20, PORT 0/21, PORT 1/30, PORT 1/31, each with LINK indicators, and an OK/FAIL status indicator.

Versión de software

  • 2 puertos: Junos 10.2 y versiones posteriores

  • 4 puertos: Junos 10.1 y versiones posteriores

Para obtener información sobre qué MPC admiten estas MIC, consulte Compatibilidad con MIC/MPC. Para obtener información acerca de qué MIC son compatibles con los enrutadores de la serie MX, consulte MIC compatibles con los enrutadores de la serie MX.

Descripción

  • Dos o cuatro puertos 10 Gigabit Ethernet

  • Requisito de energía:

    • 2 puertos: 0,6 A @ 48 V (29 W)

    • 4 puertos: 0,56 A @ 48 V (27 W)

  • Peso:

    • 2 puertos: 1 lb (0,45 kg)

    • 4 puertos: 1,1 lb (0,5 kg)

  • Número de modelo:

    • 2 puertos: MIC-3D-2XGE-XFP

    • 4 puertos: MIC-3D-4XGE-XFP

  • Nombre en la CLI:

    • 2 puertos: 3D 2X10GE XFP

    • 4:-puerto 3D 4X10GE XFP

Características de hardware

  • Transferencia de datos de alto rendimiento en cada puerto a velocidades de hasta 10 Gbps

  • Modo LAN-PHY a 10,3125 Gbps

  • Modo WAN-PHY a 9,953 Gbps

  • Unidades máximas de transmisión (MTU) de hasta 9192 bytes

Características del software

  • Opciones de modo LAN-PHY y WAN-PHY configurables

  • Soporte de Ethernet síncrono

  • Diagnósticos ópticos y alarmas relacionadas

  • Soporte del Protocolo de redundancia de enrutador virtual (VRRP)

  • Soporte de LAN virtuales (VLAN) IEEE 802.1Q

  • Monitoreo remoto (RMON) EtherStats

  • Aprendizaje MAC fuente

  • Contabilidad y políticas MAC: aprendizaje dinámico de direcciones MAC de origen

  • Encapsulación Ethernet flexible

  • Identificadores de protocolo de etiqueta múltiple (TPID)

Interfaces

Sintaxis: xe-fpc/pic/port donde:

  • fpc: ranura en el enrutador donde está instalado la MPC

  • Imagen:

    • 2 puertos: 0 o 1 cuando se instala en la ranura MIC 0; 2 o 3 cuando se instala en la ranura MIC 1

    • 4 puertos: 0 o 1 cuando se instala en la ranura MIC 0; 2 o 3 cuando se instala en la ranura MIC 1

  • puerto:

    • 2 puertos: 0

    • 4 puertos: 0 o 1

Por ejemplo, xe-1/3/0 es la interfaz para el puerto 0 en el MIC instalado en la ranura MIC 1 en una MPC instalada en la ranura 1.

Cables y conectores
Propina:

Puede utilizar la herramienta de compatibilidad de hardware para encontrar información acerca de los transceptores conectables compatibles con su dispositivo de Juniper Networks.

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

Indicadores LED

OK/FAIL LED, uno bicolor:

  • Verde: el micrófono funciona con normalidad.

  • Rojo: el micrófono ha fallado.

ENLACE LED, un bicolor por puerto:

  • Desactivado: sin vínculo.

  • Verde, encendido constantemente: Link está activo con o sin actividad.

  • Ámbar, encendido constantemente: el vínculo se deshabilita administrativamente cuando se ejecuta el disable comando en una interfaz.

Los puertos están etiquetados (consulte la Figura 3 y la Figura 4).

  • 2 puertos: [0/2]0, [1/3]0

  • 4 puertos: [0/2]0, [0/2]1, [1/3]0 y [1/3]1

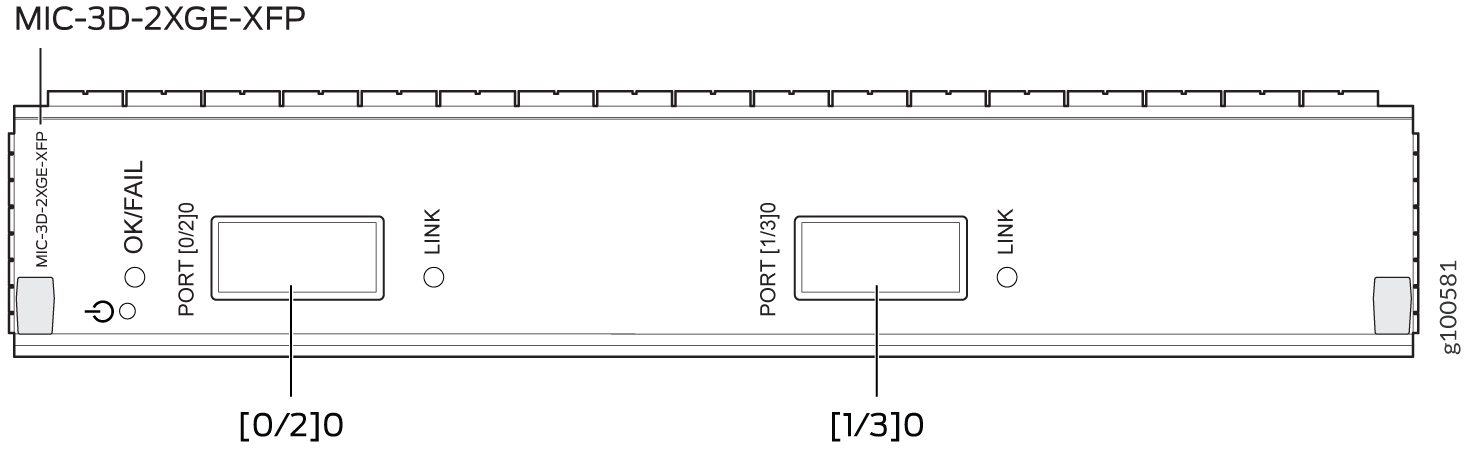

Figura 3: Numeración de puertos para MIC de 2 puertos y 10 Gigabit Ethernet con XFP Modular Interface Card MIC-3D-2XGE-XFP with two 10-Gigabit Ethernet ports, status indicators, and labeled ports 0/20 and 1/30 for high-speed networking.

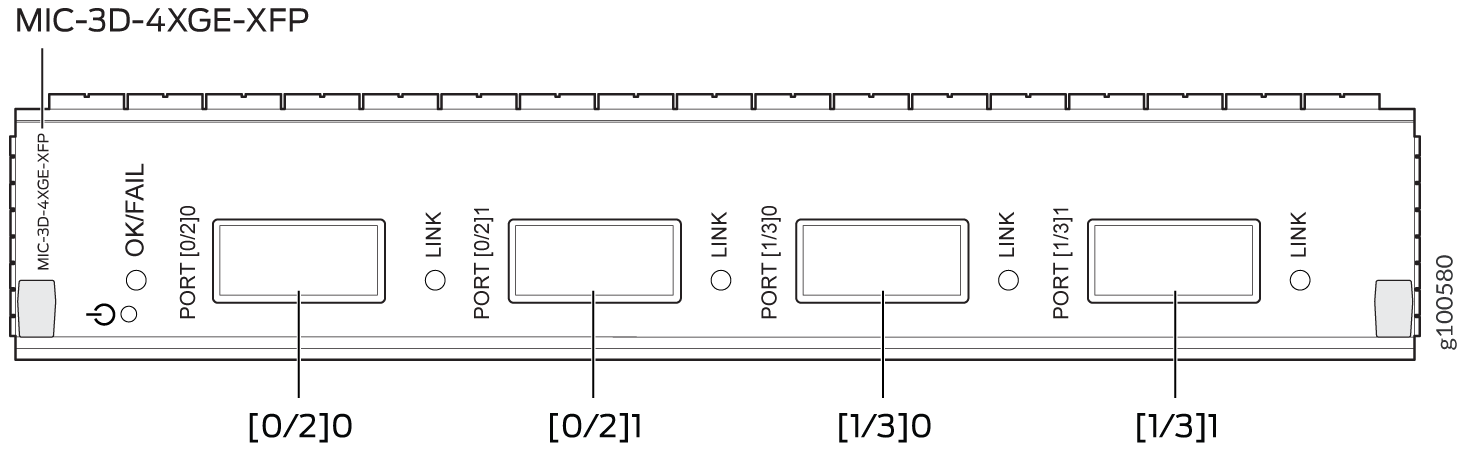

Figura 4: Numeración de puertos para MIC Ethernet de 4 puertos de 10 Gigabit con XFP MIC-3D-4XGE-XFP networking module with four XFP ports for 10 Gigabit data transmission and status indicators labeled OK/FAIL and LINK.
