Conecte antenas externas al AP45

El modelo AP45E tiene dos puertos de antena enchufables, de 6 y 4 pines.

Para conectar las antenas:

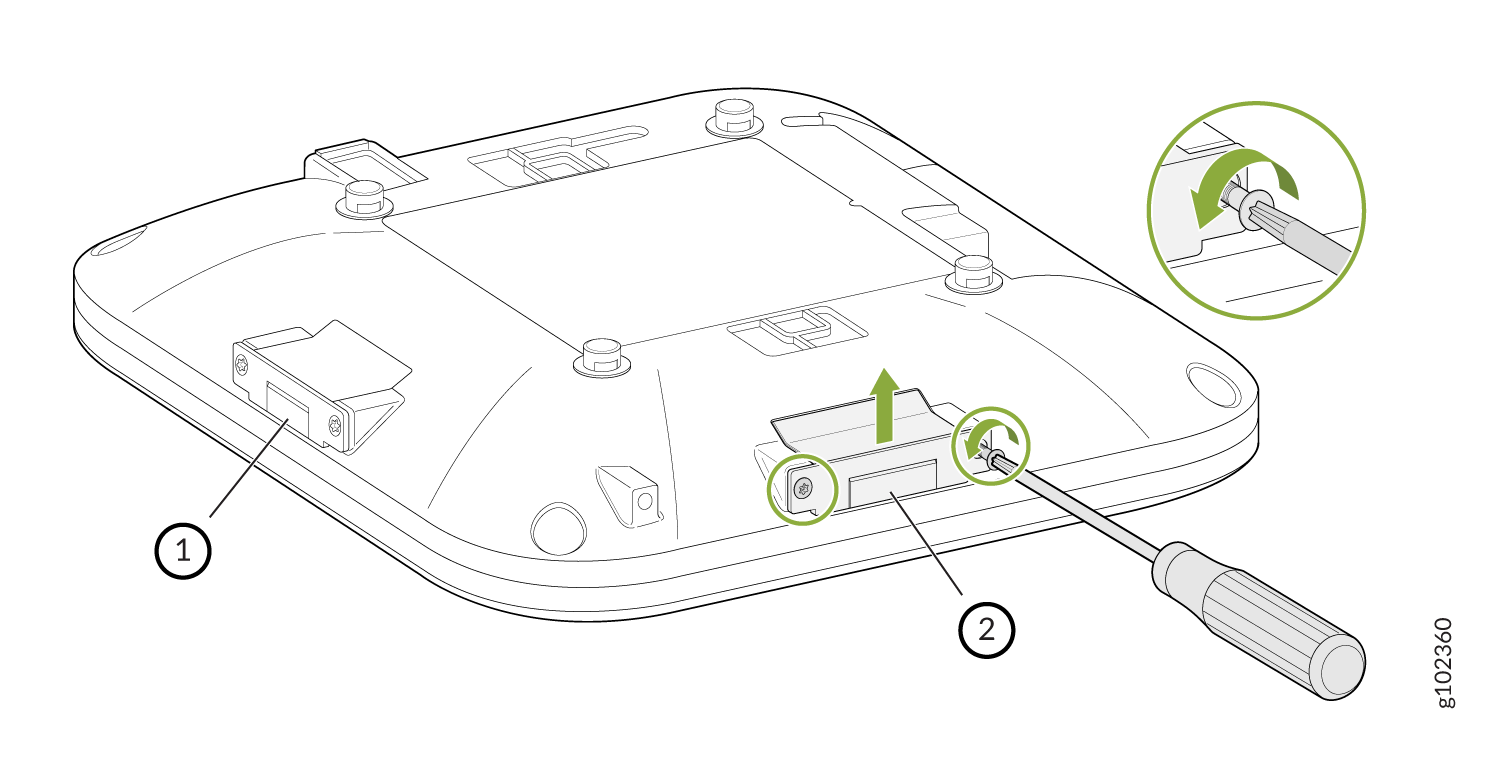

  1. Utilice una broca torx de seguridad T8 para quitar los tornillos que sujetan la cubierta del puerto de la antena al AP. Retire la cubierta.
    Diagram illustrating how to adjust a component under a device using a screwdriver. Arrows show screw loosening direction.

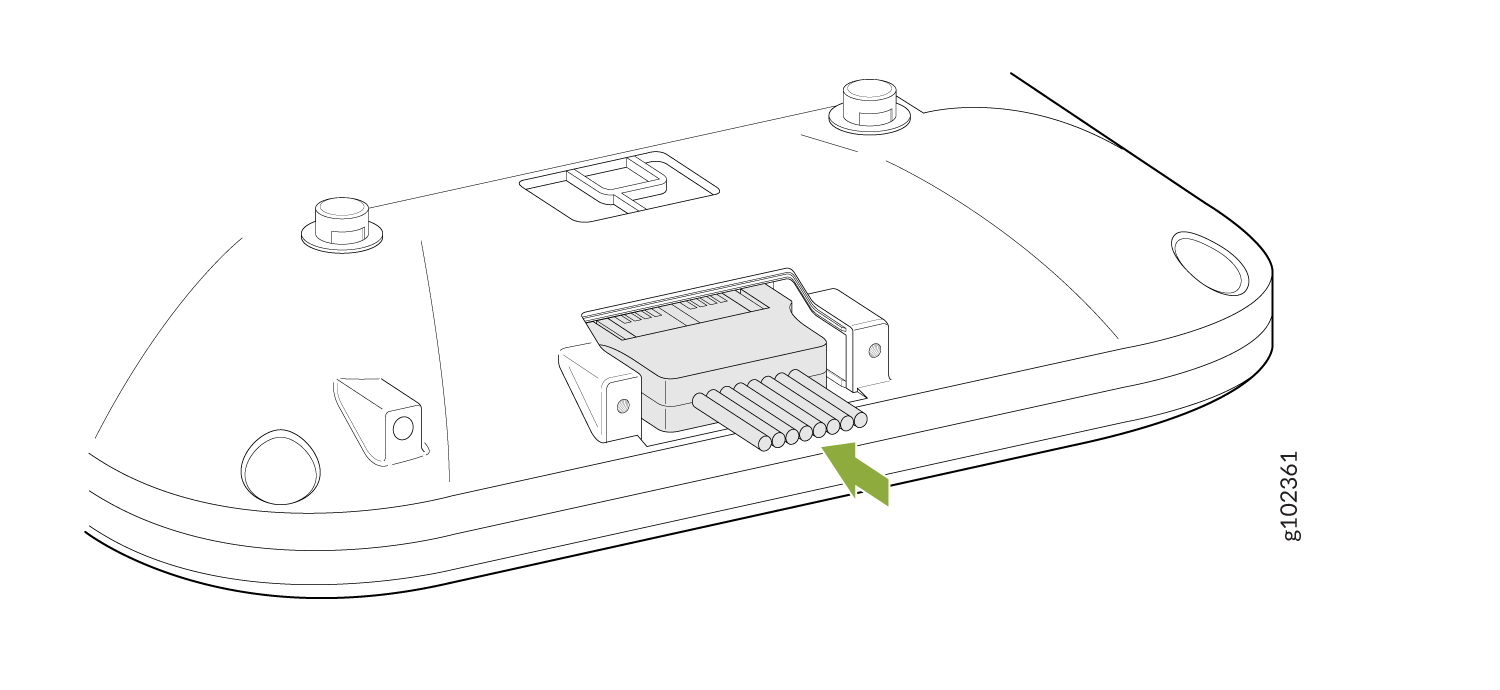

  2. Conecte las antenas.
    Connector assembly with green arrow pointing to wires or pins, suggesting it is part of an electronic system.

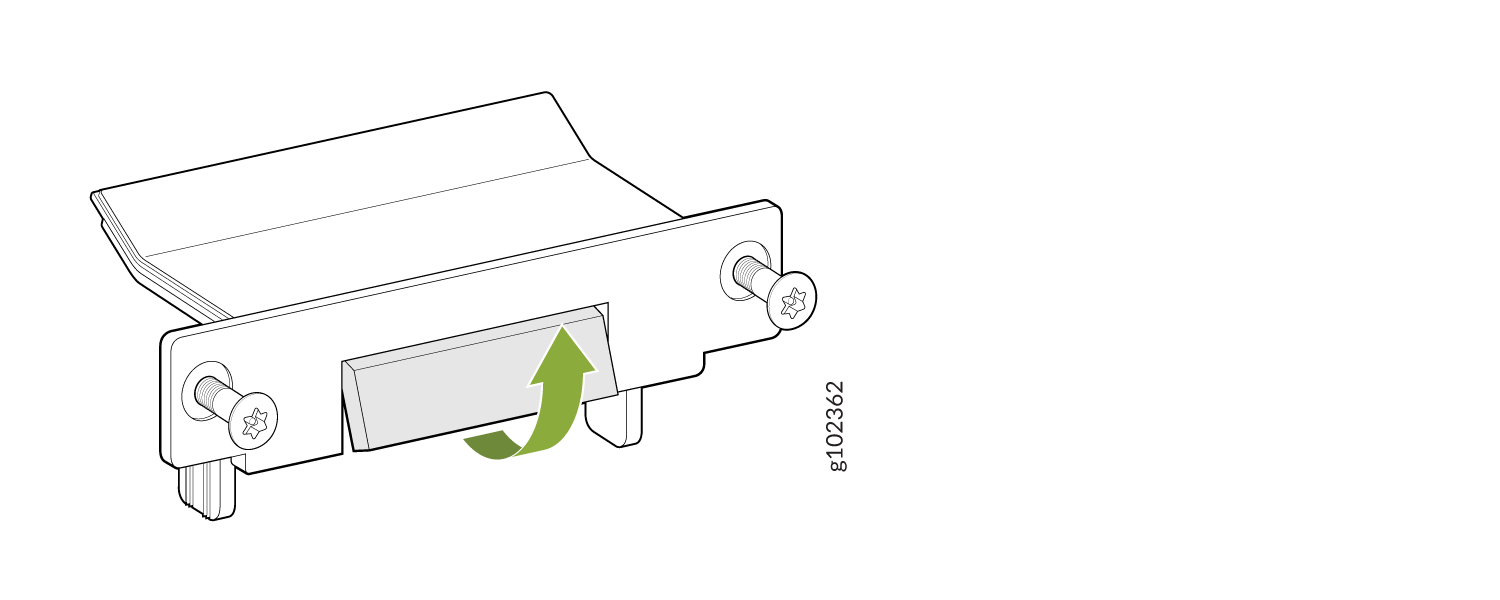

  3. Doble la lengüeta de ruptura de la cubierta del puerto de la antena.
    Mechanical bracket with screws on both sides and a central piece adjusting upward, indicated by a green arrow.

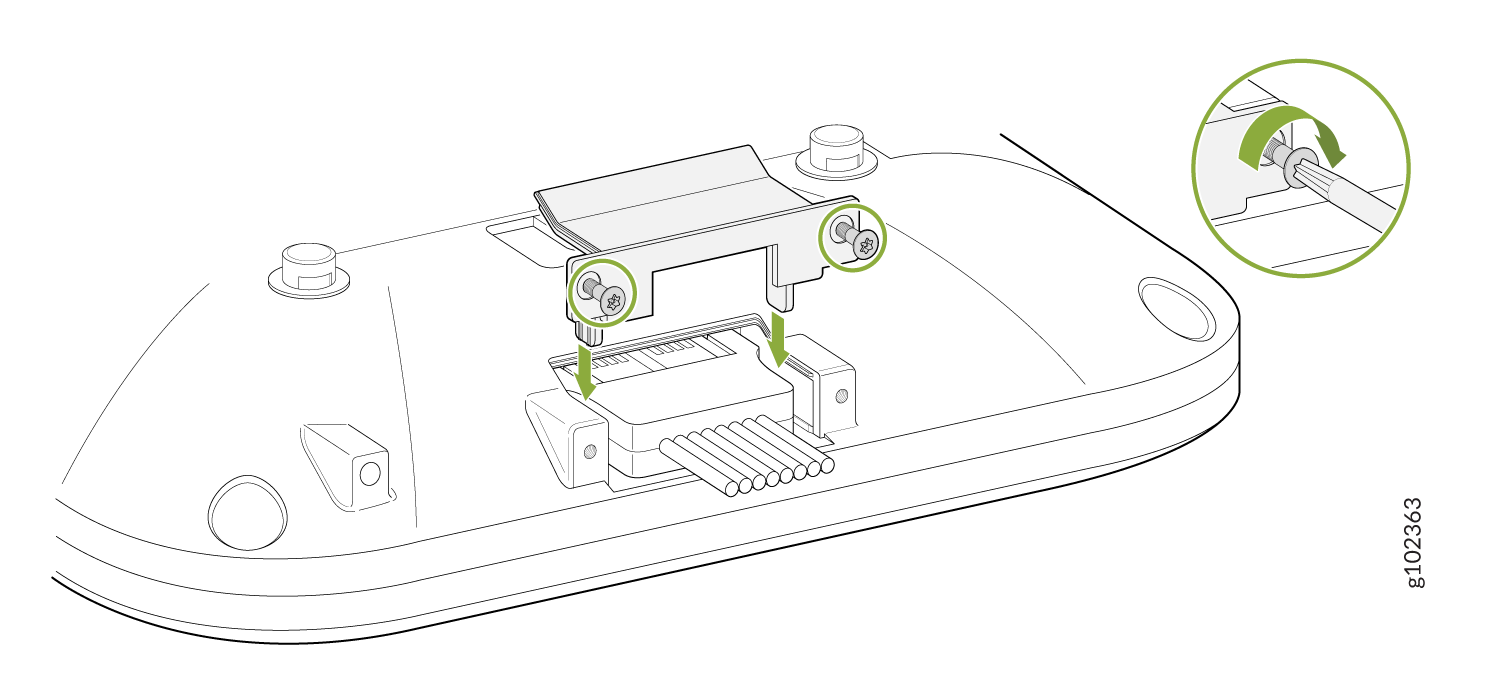

  4. Fije la cubierta del puerto de la antena al AP con los tornillos que quitó en el paso 1. Utilice la broca torx de seguridad T8 para apretar los tornillos.
    Diagram showing cable installation to a base with screws and bracket; inset highlights screw tightening method.

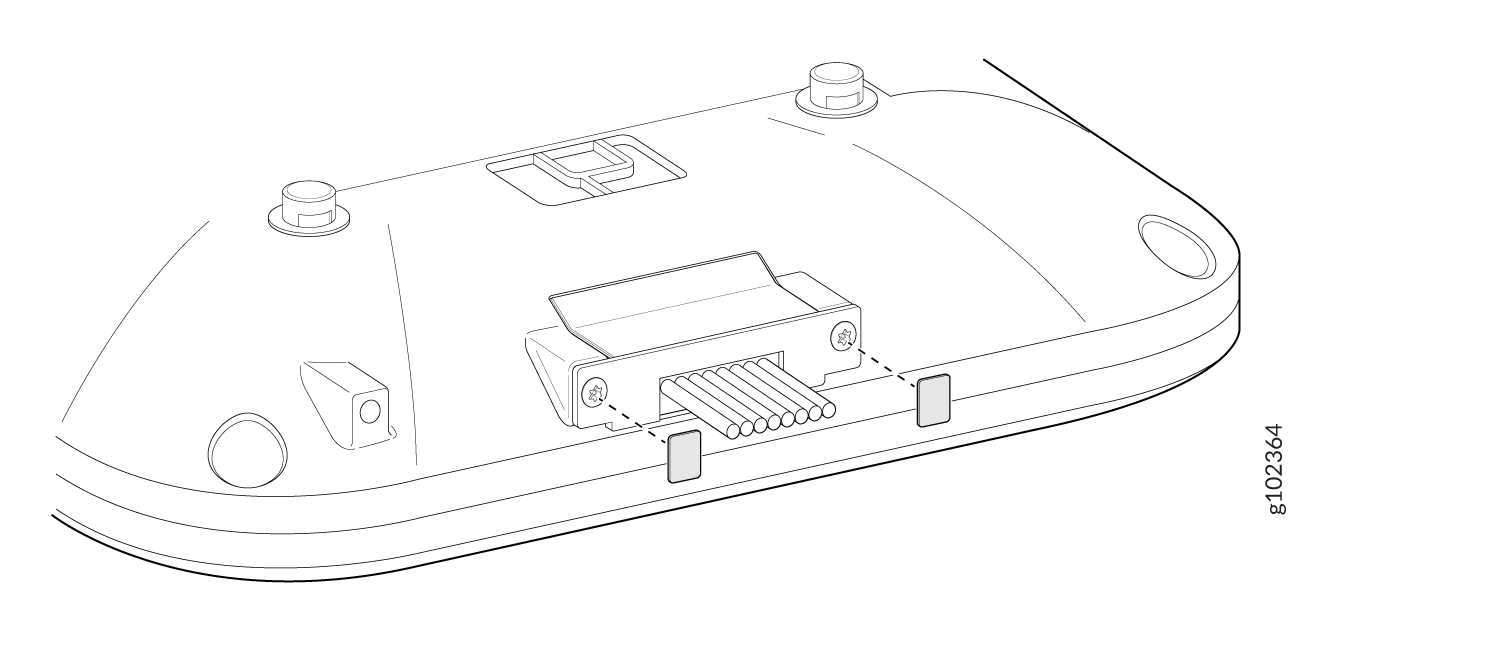

  5. Coloque las etiquetas lexan provistas en los tornillos de la cubierta de la pport de la antena.
    Technical diagram showing the underside of a device with a connector and pins for data connections, alignment points, and securing screws.
