스위치에서 DHCP 서버 또는 릴레이 구성

스위치에서 DHCP 서버 또는 릴레이를 구성하려면 다음 단계를 따르십시오.

사전 요구 사항

DHCP 서버 또는 릴레이를 구성하기 전에 다음 사항을 확인하십시오.

  • 스위치에서 DHCP 서버가 구성될 VLAN은 DHCP 클라이언트에 연결된 포트에 할당됩니다. 관련 포트 프로필을 포트에 적용하여 이 작업을 수행할 수 있습니다. 포트 프로필에 대한 자세한 내용은 정적 및 동적 포트 프로필을 참조하십시오.
  • 스위치에는 DHCP 서버를 실행하기 위한 네트워크에 대한 고정 IP 구성 또는 추가 IP 구성이 있습니다. 또는 L3 인터페이스가 DHCP 서버 또는 릴레이용으로 구성되어 있습니다.

유선 클라이언트 목록에 DHCP 클라이언트 속성을 표시하는 방법에 대한 자세한 내용은 유선 클라이언트를 참조하십시오.

DHCP 서버 구성

스위치에서 DHCP 서버를 구성하려면:

  1. 왼쪽 메뉴에서 스위치 로 이동한 다음 목록에서 스위치를 클릭합니다.
    스위치 세부 정보 페이지가 표시됩니다.
  2. 스위치 세부 정보 페이지의 서비스 섹션의 DHCP 서버/릴레이 타일까지 아래로 스크롤합니다.

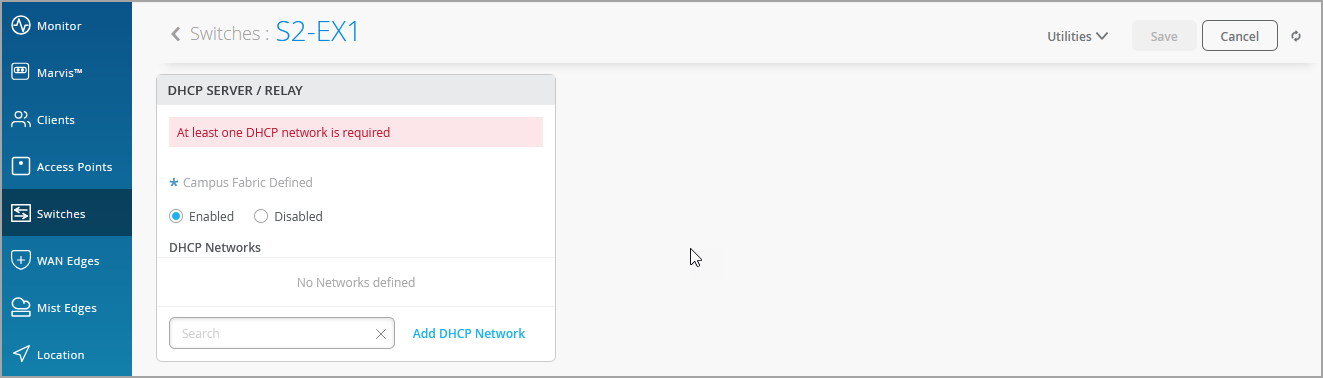

    User interface for managing network switches, showing DHCP Server/Relay settings for switch S2-EX1 with red error message: At least one DHCP network is required. Options to enable or disable Campus Fabric Defined, section showing no networks defined, and button to add DHCP network. Navigation panel includes Monitor, Marvis, Clients, Access Points, Switches, WAN Edges, Mist Edges, and Location. Top bar includes Utilities, Save, and Cancel options.
  3. DHCP 서버/릴레이 타일에서 사용됨 확인란을 선택한 다음 DHCP 네트워크 추가를 클릭합니다.
    DHCP 서버/릴레이 구성 창이 표시됩니다.
  4. 서버가 구성 유형으로 선택되었는지 확인합니다.
  5. 네트워크 드롭다운 목록에서 DHCP 서버에 대한 네트워크를 선택합니다.
  6. 다음 필드를 지정합니다.

    • IP 시작 - DHCP IP 주소 할당 풀 내의 시작 IP 주소입니다.

    • IP End - DHCP IP 주소 할당 풀 내의 종료 IP 주소입니다.

    • 게이트웨이 - DHCP 클라이언트의 기본 게이트웨이입니다. 일반적으로 해당 네트워크에 대한 스위치 IRB IP 주소입니다.

    • DNS 서버 (선택 사항) - 쉼표로 구분된 형식으로 최대 3개의 DNS IP 주소를 추가할 수 있습니다.

    • DNS 접미사 (선택 사항) - 쉼표로 구분된 형식으로 최대 3개의 도메인 접미사를 추가할 수 있습니다.

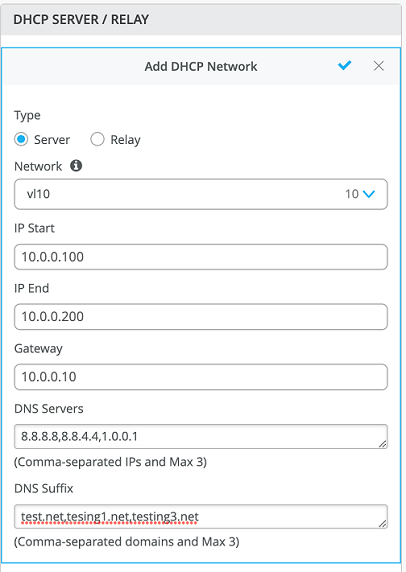

    Configuration interface for adding a DHCP network with type set to Server, network ID 10 labeled vl10, IP range 10.0.0.100 to 10.0.0.200, gateway 10.0.0.10, DNS servers 8.8.8.8, 8.8.4.4, 1.0.0.1, and DNS suffix test.net, tesing1.net, testing3.net.

    DNS 서버 및 DNS 접미사를 구성하지 않은 경우 Mist는 스위치 수준에서 구성된 DNS 서버 및 DNS 접미사를 가져와 구성을 자동으로 생성합니다.

  7. 변경 사항을 저장합니다.

    다음 구성이 API /sites/:site-id/devices/device-id에 적용됩니다.

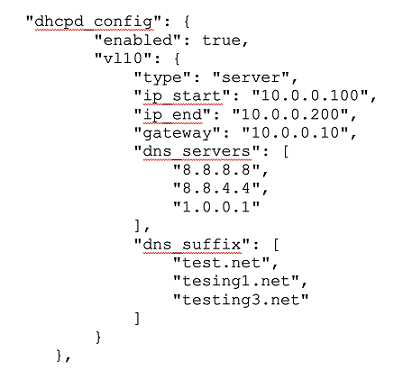

    DHCP server JSON configuration showing enabled status, VLAN 10 with IP pool from 10.0.0.100 to 10.0.0.200, gateway 10.0.0.10, DNS servers 8.8.8.8, 8.8.4.4, 1.0.0.1, and DNS suffixes test.net, testing1.net, testing3.net.

    다음 API에 푸시할 해당 의도된 구성을 확인합니다. /sites/:site-id/devices/device-id/config_cmd

    DHCP 서버는 vl10의 irb.10 인터페이스에서 활성화됩니다. 다음 예는 Junos 스위치에 적용됩니다.

    주소 할당 풀 구성은 아래와 같습니다(Junos 스위치에 적용 가능).

  8. 다음 CLI를 사용하여 스위치의 구성을 확인합니다. 다음 예는 Junos 스위치에 적용할 수 있습니다.

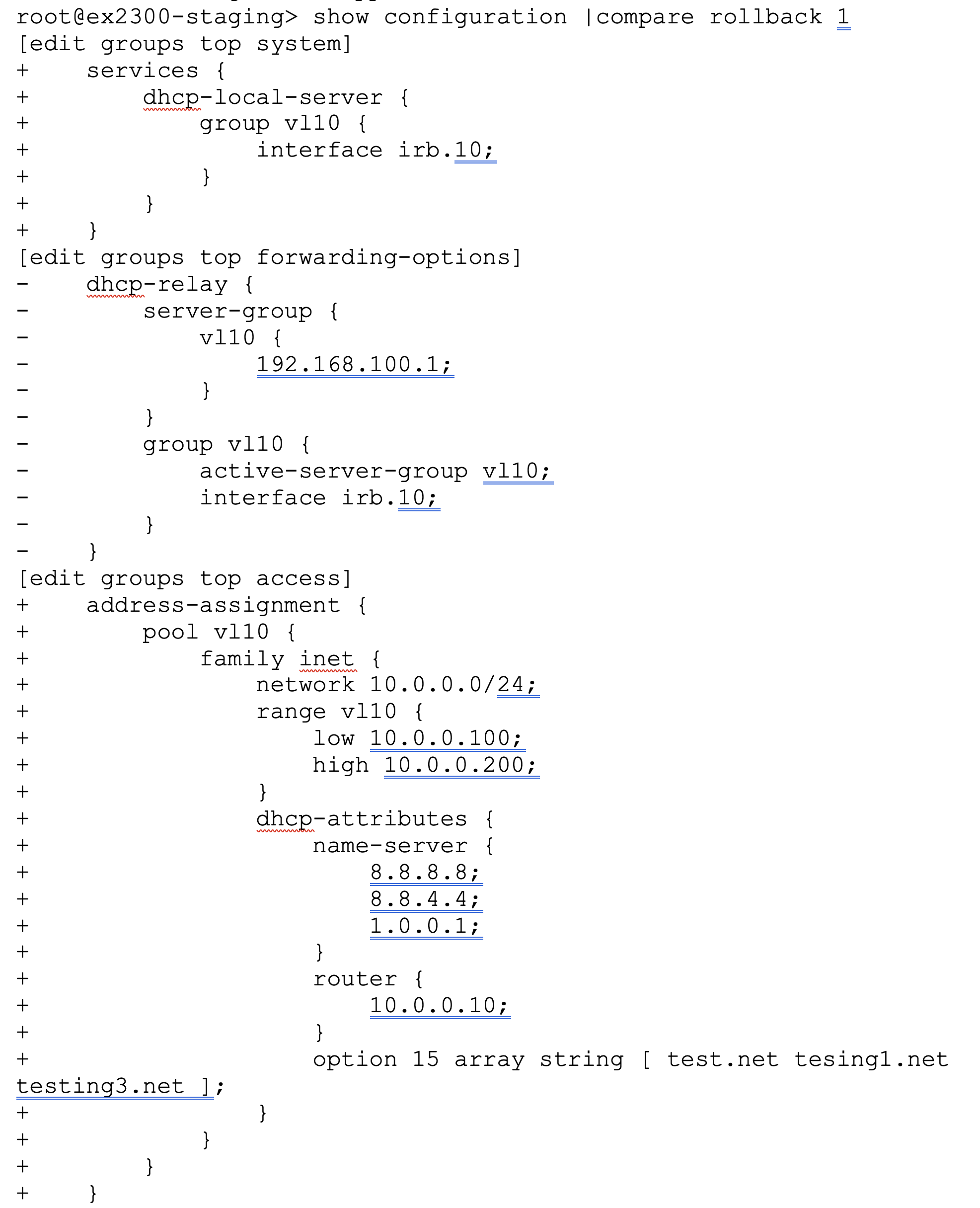

    Configuration comparison showing changes on a network device. DHCP relay removed and replaced with a local DHCP server setup. Key updates include DHCP server under services for group vl10 using interface irb.10, address assignment pool vl10 for network 10.0.0.0/24 with IP range 10.0.0.100 to 10.0.0.200, DHCP attributes defining name servers 8.8.8.8, 8.8.4.4, 1.0.0.1, router 10.0.0.10, and domain names test.net tesing1.net testing3.net.

    이제 v110 네트워크용 DHCP 클라이언트는 아래와 같이 DHCP 서버에 의해 IP 주소를 할당해야 합니다.

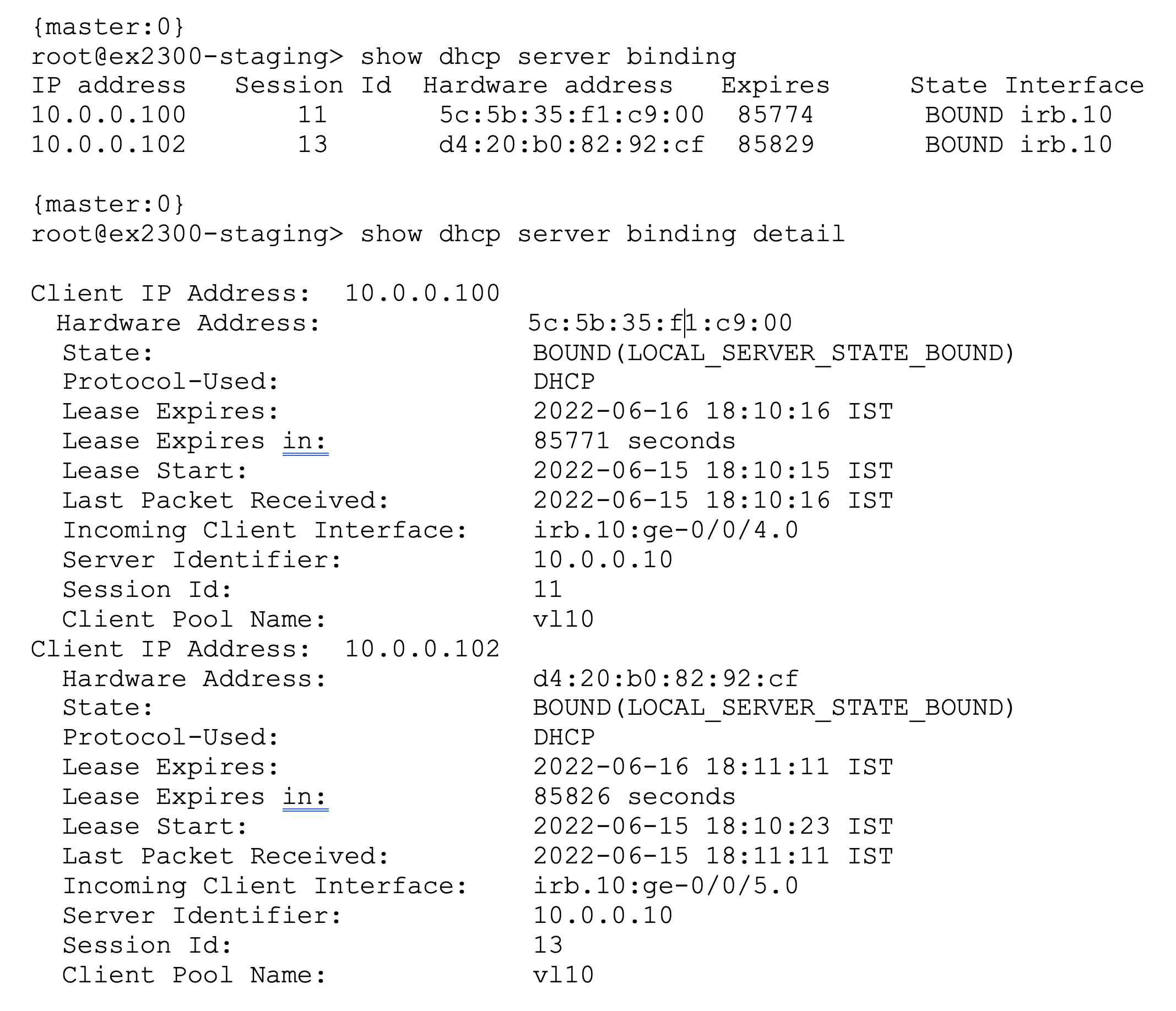

    DHCP server bindings showing two client IPs, MAC addresses, lease states, expiration times, interfaces, and detailed lease information for troubleshooting.

    위의 예는 Junos 스위치에 적용됩니다.

다음은 몇 가지 유용한 Junos CLI 명령입니다.

  • show dhcp server binding 또는 show dhcp server binding detail- DHCP 서버 바인딩 정보를 봅니다.

  • show dhcp server statistics- DHCP 메시지 송수신 통계를 봅니다.
  • clear dhcp server binding interface x-x/x/x- 특정 인터페이스에서 클라이언트에 대한 DHCP 클라이언트 바인딩을 지웁니다.
  • clear dhcp server binding <address>- 유선 클라이언트의 IP 주소 또는 MAC 주소에 기반하여 DHCP 클라이언트 바인딩을 지웁니다.

DHCP 릴레이 구성

스위치에서 DHCP 릴레이를 구성하려면:

  1. 왼쪽 메뉴에서 스위치 로 이동한 다음 목록에서 스위치를 클릭합니다.
    스위치 세부 정보 페이지가 표시됩니다.
  2. 스위치 세부 정보 페이지의 서비스 섹션의 DHCP 서버/릴레이 타일까지 아래로 스크롤합니다.
    User interface for managing network switches, showing DHCP Server/Relay settings for switch S2-EX1 with red error message: At least one DHCP network is required. Options to enable or disable Campus Fabric Defined, section showing no networks defined, and button to add DHCP network. Navigation panel includes Monitor, Marvis, Clients, Access Points, Switches, WAN Edges, Mist Edges, and Location. Top bar includes Utilities, Save, and Cancel options.
  3. DHCP 서버/릴레이 타일에서 사용됨 확인란을 선택한 다음 DHCP 네트워크 추가를 클릭합니다.
    DHCP 서버/릴레이 구성 창이 표시됩니다.

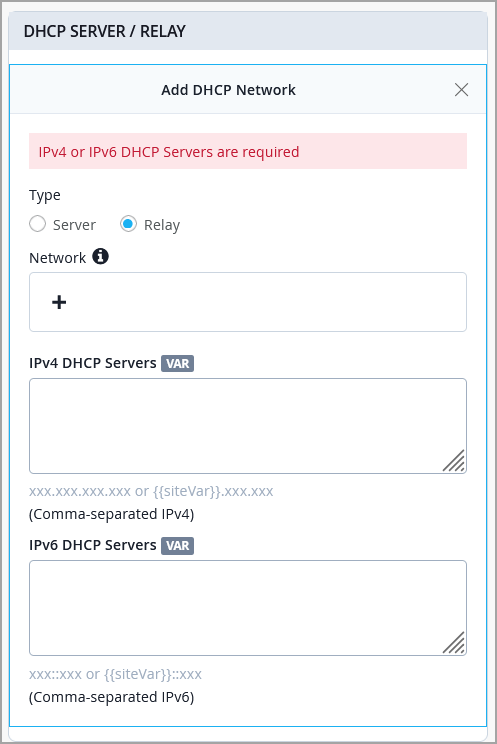

  4. 구성 유형으로 릴레이를 선택합니다.
    DHCP configuration form titled DHCP SERVER / RELAY with error message IPv4 or IPv6 DHCP Servers are required. Includes type selection for Server or Relay, network field with add button, text boxes for IPv4 and IPv6 server addresses with format notes.
  5. 네트워크 필드에서 + 를 클릭하여 DHCP 릴레이에 대한 네트워크를 추가합니다.
    참고:

    DHCP 서비스가 제공되는 VLAN에 대해 해당 레이어 3 인터페이스가 구성되어 있는지 확인합니다. 이 L3 인터페이스는 디바이스가 해당 VLAN에 대한 DHCP 트래픽을 처리하고 전달하는 데 필요합니다.
  6. IPv4 및 IPv6 DHCP 서버 필드에서 원격 DHCP 서버의 IP 주소를 구성합니다. 쉼표로 구분된 형식으로 IP 주소를 최대 3개까지 추가할 수 있습니다.
  7. 변경 사항을 저장합니다.

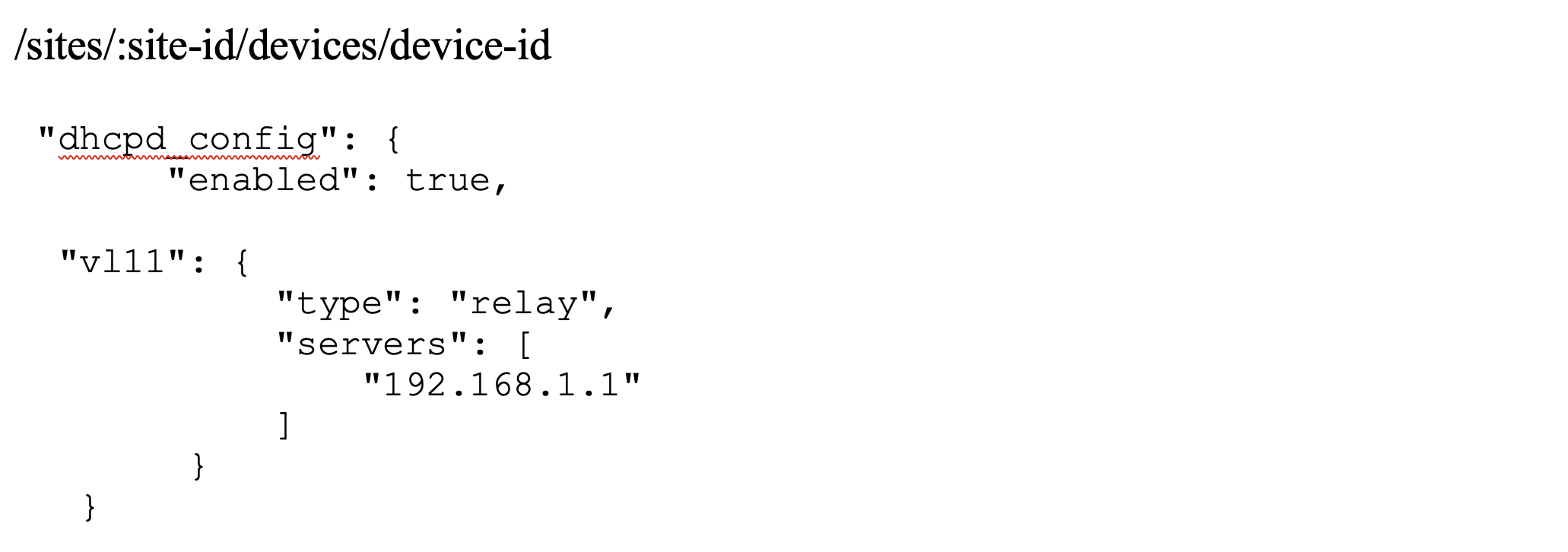

    다음 구성이 API /sites/:site-id/devices/device-id에 적용됩니다.JSON configuration showing DHCP enabled with type relay and server IP 192.168.1.1 under site and device-specific paths.

    다음 API에 푸시될 해당 구성을 확인합니다. /sites/:site-id/devices/device-id/config_cmd

    구성은 아래와 같습니다(이 예는 Junos 스위치에 적용됨).

  8. 다음 CLI를 사용하여 스위치에서 구성을 확인합니다. 다음 샘플 CLI 명령은 Junos 스위치에 적용됩니다.

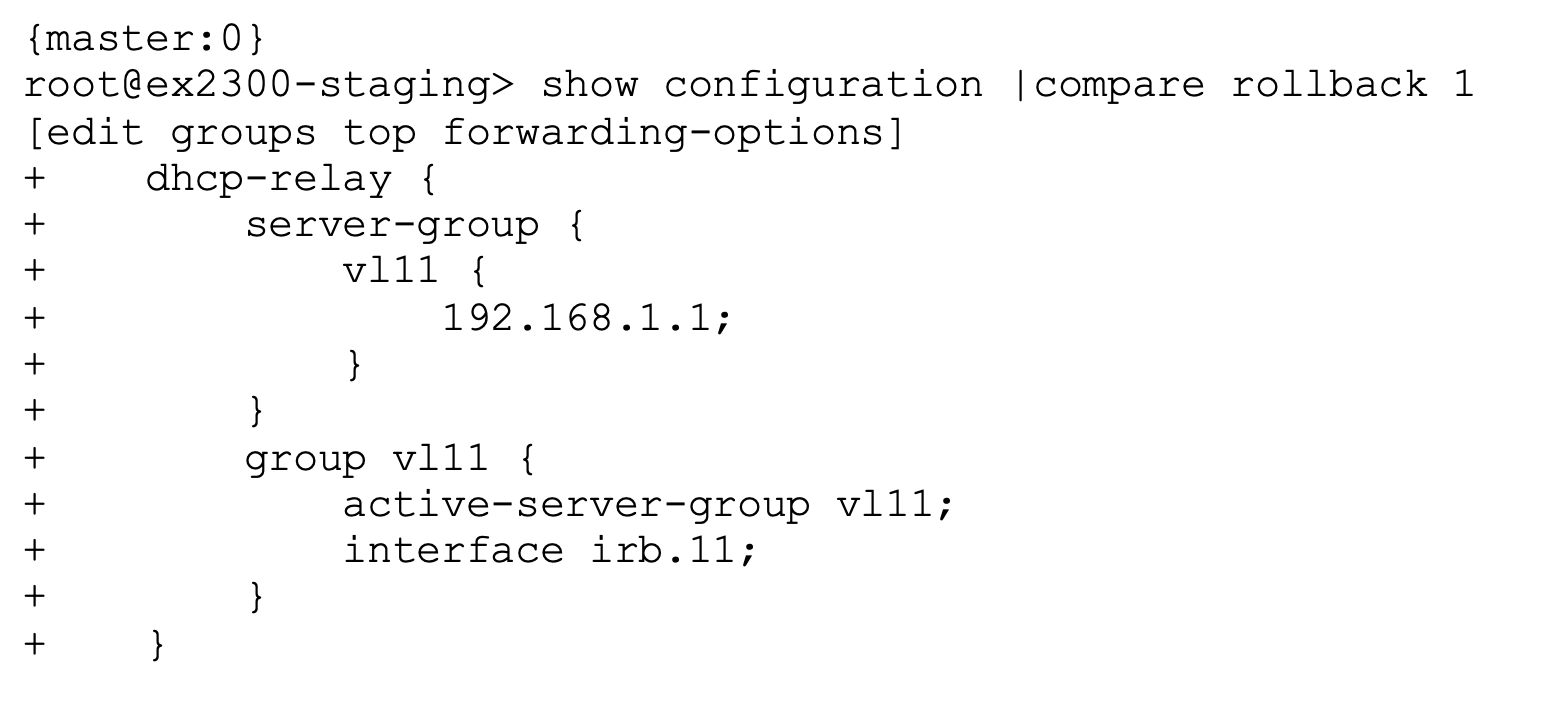

    Configuration snippet showing DHCP relay setup on Junos OS. Server-group vl11 with DHCP server 192.168.1.1 is linked to interface irb.11 under forwarding-options hierarchy.

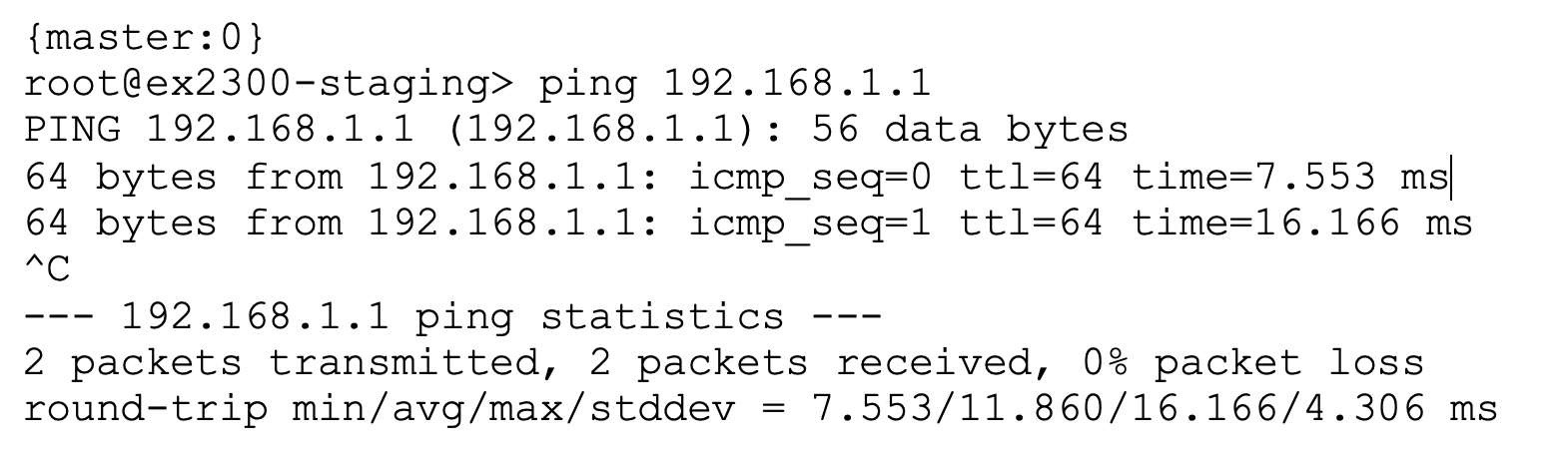

  9. 원격 DHCP 서버가 스위치에서 연결할 수 있는지 확인합니다. 다음 샘플 CLI 명령은 Junos 스위치에 적용됩니다.
    Ping command output showing connectivity test to 192.168.1.1 with 2 packets sent and received, 0 percent packet loss, and round-trip times ranging from 7.553 ms to 16.166 ms.
  10. 스위치에서 DHCP 릴레이 바인딩을 확인합니다. 다음 샘플 CLI 명령은 Junos 스위치에 적용됩니다.

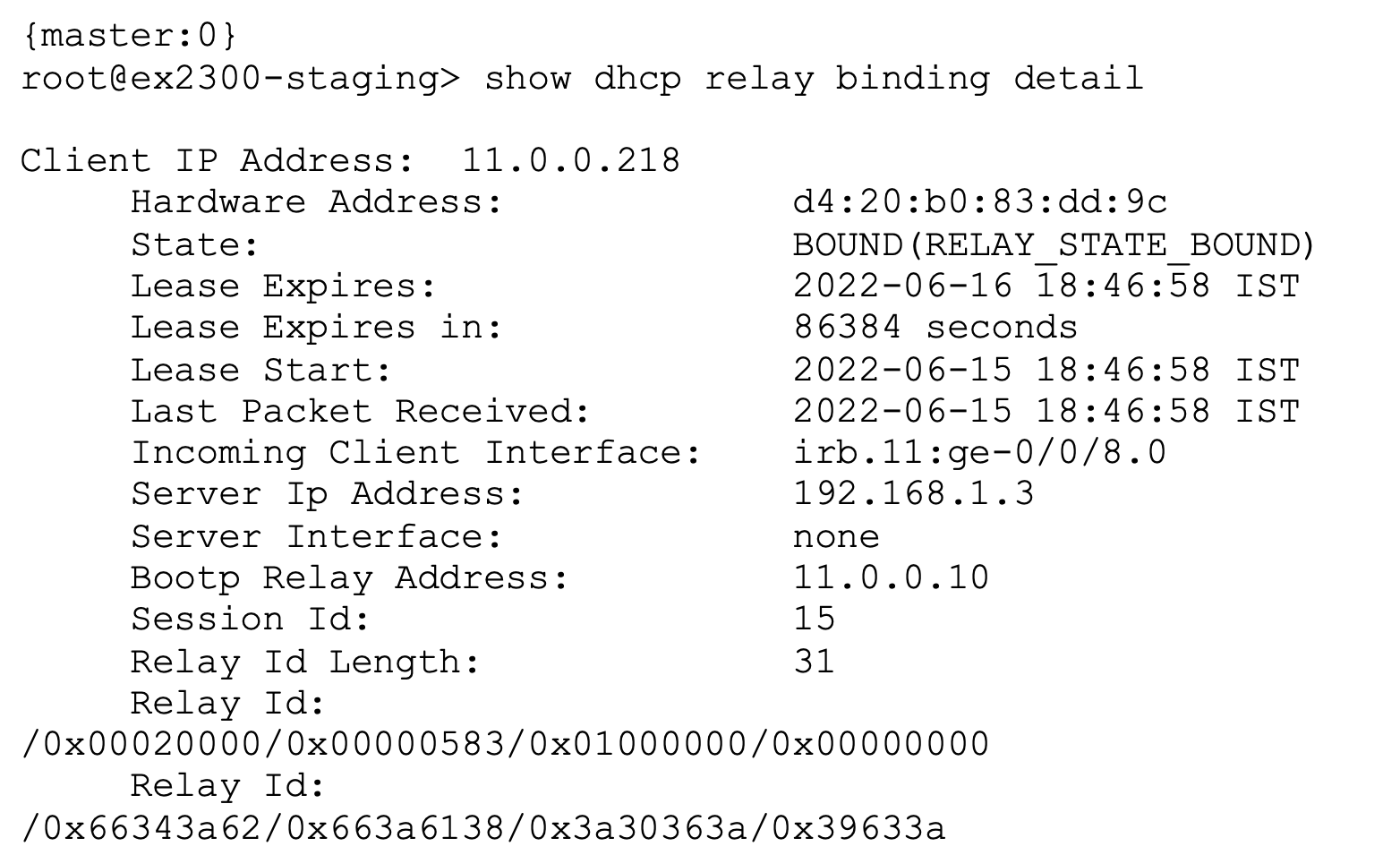

    Output of the command show dhcp relay binding detail on a Juniper device showing details like client IP 11.0.0.218, MAC address d4:20:b0:83:dd:9c, lease state bound, expiration time 2022-06-16 18:46:58 IST, incoming interface irb.11:ge-0/0/8.0, DHCP server IP 192.168.1.3, relay address 11.0.0.10, and session ID 15.

참조: DHCP 릴레이 에이전트.
