결과 요약 및 분석
5단계 JVD의 경우, Junos OS 릴리스 23.4-R2-S3 및 Apstra 5.0을 검증하기 위해 DUT(Platforms/Devices Under Test) 에 나열된 디바이스에서 포괄적인 기능 테스트를 수행했습니다. 테스트 중에 Apstra 블루프린트에서 "gRPC 재설정 횟수 확인" 이상이 발견되었는데, 이는 Apstra 5.0의 문제로 인한 것이므로 주니퍼 하드웨어 및 소프트웨어 구성 요소 섹션의 중요 사항에 설명된 대로 gRPC 텔레메트리 수집을 비활성화하는 해결 방법이 제안되었습니다.

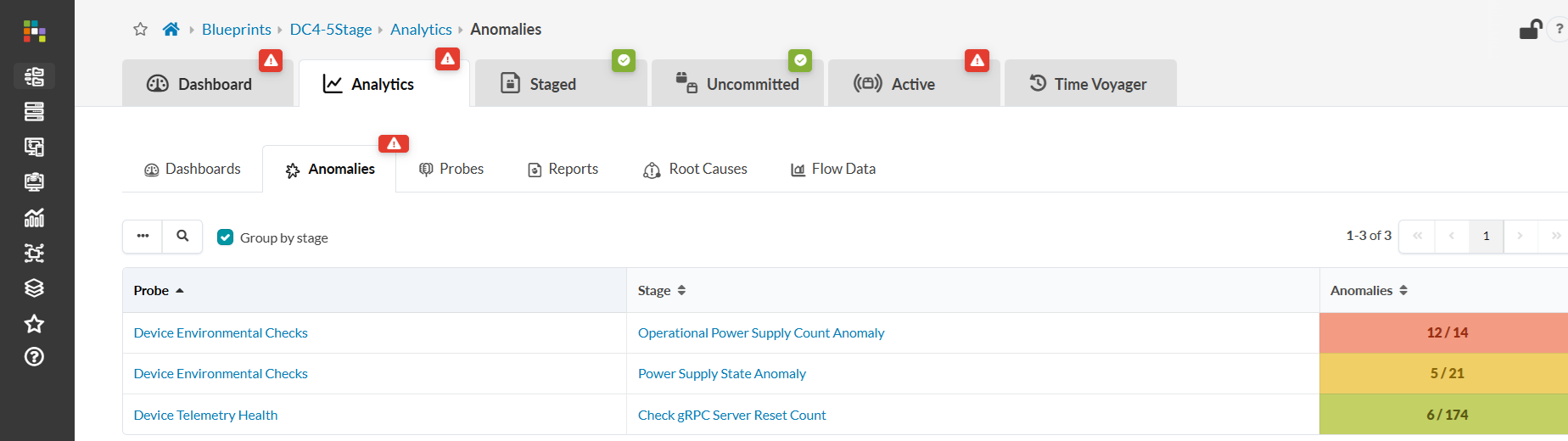

그림 1: gRPC 재설정 횟수 이상
확인
확인
이러한 스케일 번호는 비대칭 IRB에 대해 생성됩니다. 그러나 스케일 수의 차이는 미미하며 다른 스케일 제한보다 먼저 QFX5130의 L3 오버레이 다음 홉 제한인 28000에 도달합니다.
| 플랫폼 | 디바이스 | IRB가 있는 VLAN VNI | MAC_IPs/VN/포트 | VTEP | ESI | Global_MAC | Global_MAC_IP | Global_NDP_hosts | BGP 총 경로 | BGP 활성 경로 |
|---|---|---|---|---|---|---|---|---|---|---|
| 스케일 시나리오 1 | ||||||||||
| 컴퓨팅 리프1 | QFX5120-48YM-8C | 50 | 10 | 5 | 1 | 2717 | 5710 | 1800 | 49412 | 24760 |
| 스토리지 리프1 | QFX5130-32CD | 50 | 10 | 5 | 1 | 2716 | 5709 | 1800 | 48898 | 24503 |
| 경계 리프1 | QFX5130-48C | 50 | 10 | 5 | 1 | 2716 | 5709 | 1800 | 48858 | 24483 |
| 확장 시나리오 2 | ||||||||||
| 컴퓨팅 리프1 | QFX5120-48YM-8C | 500 | 5 | 5 | 1 | 13527 | 27649 | 9000 | 243650 | 121879 |
| 스토리지 리프1 | QFX5130-32CD | 500 | 5 | 5 | 1 | 13516 | 27647 | 9000 | 243200 | 121654 |
| 경계 리프1 | QFX5130-48C | 500 | 5 | 5 | 1 | 13516 | 27647 | 9000 | 241002 | 120555 |
| 확장 시나리오 3 | ||||||||||
| 컴퓨팅 리프1 | QFX5120-48YM-8C | 1000 | 2 | 5 | 1 | 10827 | 22907 | 3600 | 239058 | 119583 |
| 스토리지 리프1 | QFX5130-32CD | 1000 | 2 | 5 | 1 | 10816 | 22901 | 3600 | 237764 | 118936 |
| 경계 리프1 | QFX5130-48C | 1000 | 2 | 5 | 1 | 10816 | 22901 | 3600 | 236060 | 118084 |
위의 눈금 숫자는 디바이스 최대값이 아닙니다. 이러한 다차원 테스트 사례가 수행되는 규모만 참조합니다.
전반적으로 JVD 검증 테스트에서는 문제가 발견되지 않았으며 모든 성능 매개변수가 임계값 내에 있었고 예상대로 수행되었습니다.
