PTX 시리즈 라우터의 CoS 기능 및 제한 사항
표 1 에는 PTX 시리즈 패킷 전송 라우터의 CoS 기능과 제한 사항이 요약되어 있습니다.
다음 표에는 PTX 시리즈 라우터에서 지원되는 CoS 기능과 PTX 시리즈 라우터와 관련된 제한 사항이 나와 있습니다. 이 목록은 전체 CoS 기능 집합의 하위 집합입니다.
| CoS 기능 |
용량 |
코멘트 |
|---|---|---|
| 분류자 | ||
| PFE당 최대 수 |
64 |
L2 분류자(IEEE-802.1p와 IEEE-802.1ad의 합은 32를 초과할 수 없음) DSCP 및 IP 우선 순위 분류자(DSCP 및 IP 우선 순위 분류자의 합계는 32를 초과할 수 없음) DSCP IPv6 분류자 MPLS EXP 분류자 |
|
|
예 |
DSCP 및 IP 우선 순위 분류자는 동일한 논리적 인터페이스에서 구성할 수 없습니다. |
|
|
예 |
논리적 인터페이스별로 IPv4 및 IPv6 패킷에 대해 별도의 분류자를 적용할 수 있습니다. |
|
|
예 |
IEEE-802.1p 및 IEEE-802.1ad 분류자를 동일한 논리 인터페이스의 다른 유형의 분류자와 연결할 수 있습니다. L3 패킷의 경우 L3 분류자가 IEEE 분류자보다 우선합니다. |
|
|
예 |
|
|
|
예 |
참고:
MPLS EXP 분류자는 PTX10001-20C 라우터에서 지원되지 않습니다. |
| 프레임 릴레이 폐기 적격(DE) 비트를 기반으로 한 손실 우선 순위 |
아니요 |
|
| 드롭 프로파일 | ||
| 최대 개수 |
32 |
PTX 섀시에서 최대 32개의 드롭 프로필을 구성할 수 있습니다. |
| 대기열당 |
예 |
|
| 손실당 우선 순위 |
예 |
참고:
패킷 손실 우선 |
| TCP(Per Transmission Control Protocol) 비트 |
아니요 |
|
|
참고:
PTX10001-36MR, PTX10004, PTX10008 및 PTX10016 라우터의 PTX10K-LC1201 및 PTX10K-LC1202 라인 카드는 드롭 프로파일당 1개 또는 2개의 드롭 프로파일 포인트(채우기 레벨/드롭 확률 쌍)를 지원합니다.

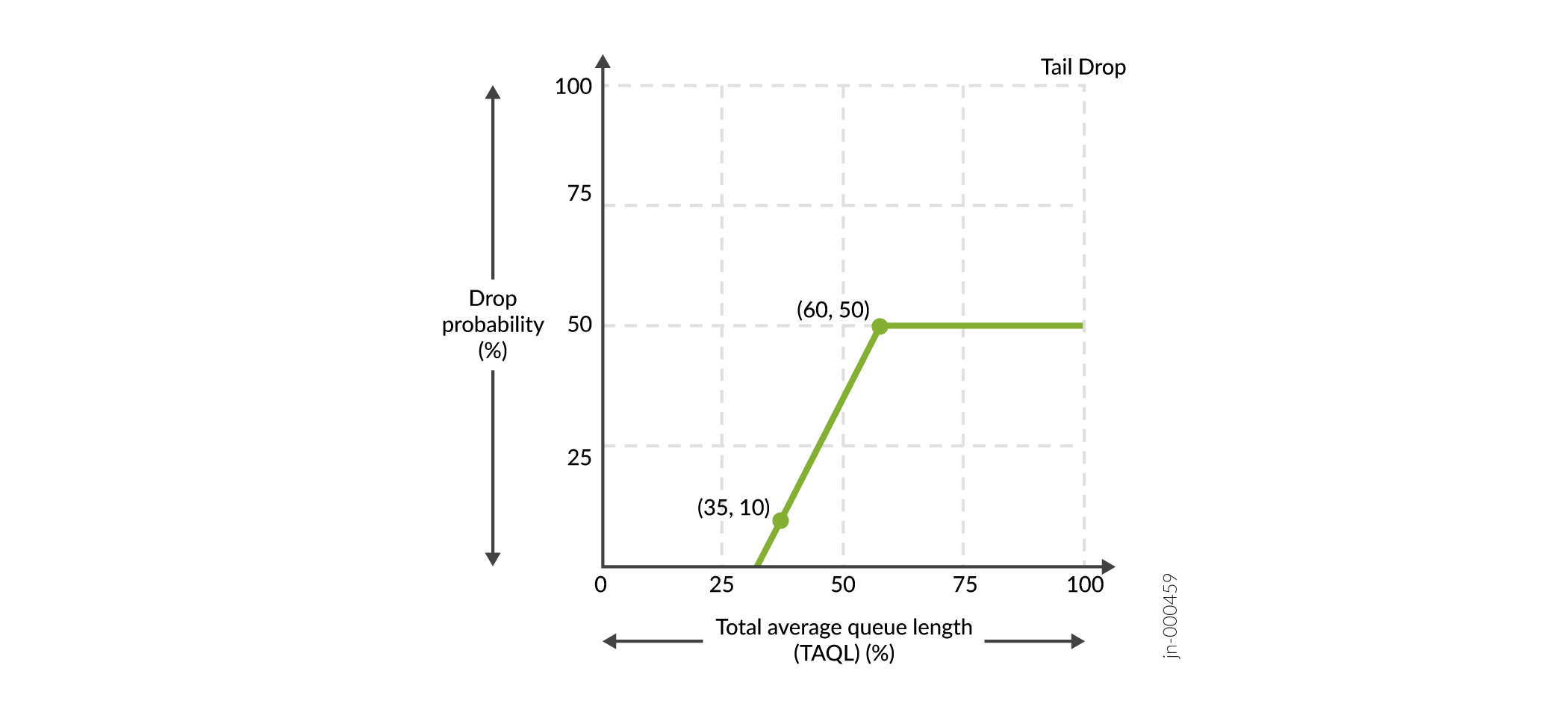

그림 1 은 두 개의 점 RED 곡선이 어떻게 단일 선을 생성하는지 보여줍니다.
그림 1: 두 개의 드롭 프로파일 포인트
첫 번째 점은 (35,10)이지만 선이 X축과 교차하는 지점에서 더 일찍 시작하는 드롭 프로파일 점이 표시됩니다. 두 번째 지점(60,50)에서 드롭 확률은 최대이며 TAQL 60%에서 100%까지 포인트 50에 유지되며, 그 후에 테일 드롭이 발생합니다. |
||
| 치안 | ||
| 트래픽 폴리싱 |
예 |
|
| 2 레이트 삼색 마킹 (TCM) |
예 |
참고:
삼색 표시는 PTX1000 라우터에서 지원되지 않습니다. |
| 큐 | ||
| 우선 순위 |
예(4) |
|
| 대기열당 출력 통계 |
예 |
빨간색으로 삭제된 카운터는 삭제 우선 순위에 따라 유지되지 않습니다. 또한 패킷은 항상 RED 알고리즘에 의해 삭제되기 때문에 tail drop 카운터는 항상 0을 표시합니다. |
|
|
예 |
스케줄러의 전송 비율 범위는 1에서 100%까지입니다. 범위는 M, MX 및 T 시리즈 라우터와 EX 시리즈 스위치의 경우 0%에서 100%입니다. SONET/SDH OC48/STM16 IQE PIC의 경우 0%에서 200%까지 지원합니다. PTX 시리즈 라우터에서 구성되지 않은 인터페이스는 |
| 마커 다시 쓰기 | ||
| PFE당 최대 수 |
64 |
L2 및 L3 다시 쓰기 규칙의 합계는 64를 초과할 수 없습니다. |
|
|
예 |
|
|
|
예 |
|
|
|
예 |
L2 및 L3 재작성은 동일한 패킷에 동시에 적용할 수 있습니다. |
|
|
아니요 |
|
|
|
예 |
|
Junos OS Evolved는 PTX 시리즈 라우터의 IRB 인터페이스에 분류자 및 재작성 규칙 적용을 지원하지 않습니다.
