SRX1600 전원 시스템

SRX1600은 1 + 1 중복을 위한 2개의 전원 공급 장치로 전원이 공급됩니다. SRX1600에는 핫 탈착 및 핫 삽입이 가능한 전원 공급 장치(PSU)가 있습니다. 하나의 PSU에 장애가 발생하면 전원을 끄거나 디바이스 기능을 중단하지 않고도 교체할 수 있습니다. 두 번째 PSU는 중단 없이 전기 부하의 균형을 맞춥니다. 각 전원 공급장치의 팬은 냉각을 제공합니다.

참고:

PSU가 하나만 포함된 SRX1600 배송합니다. 필요한 경우 두 번째 PSU를 별도로 주문할 수 있습니다.

주의:

동일한 섀시에 AC 및 DC 전원 공급 장치를 혼합해서는 안 됩니다.

SRX1600 방화벽용 AC 전원 공급 장치

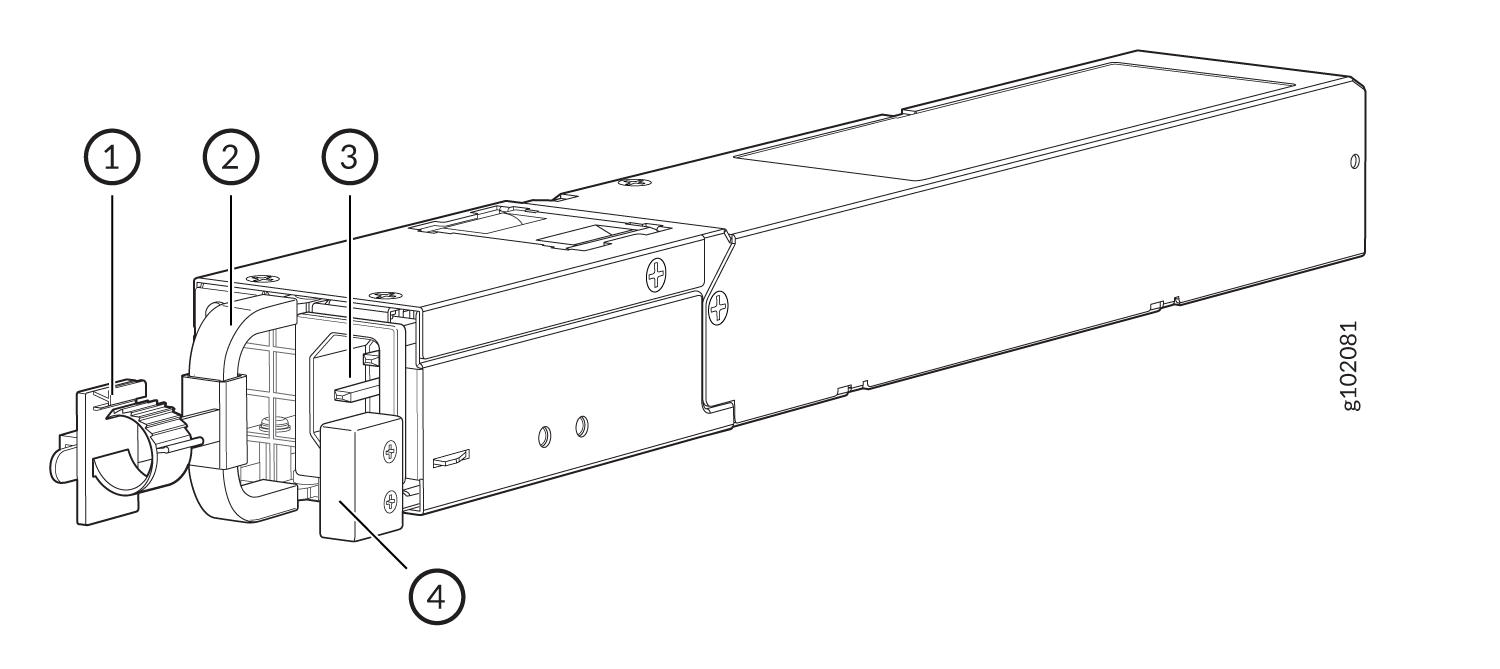

다음 그림은 AC PSU를 보여줍니다.

그림 1: SRX1600 Technical drawing of a modular component with labels: 1. Handle or latch mechanism 2. Connector housing 3. Electrical connector 4. Mounting or securing mechanism.

Technical drawing of a modular component with labels: 1. Handle or latch mechanism 2. Connector housing 3. Electrical connector 4. Mounting or securing mechanism.

용 AC 전원 공급 장치

표 1: SRX1600용 AC 전원 공급 장치
콜아웃	이름
1	전원 코드 리테이너
2	PSU 핸들
3	AC 전원 인렛
4	PSU 래치

표 2: SRX1600 AC PSU의 물리적 사양
높이	폭	깊이(핸들 포함)	무게
1.61 인치 (4.1cm )	2.17 인치 (5.5cm )	14.17 인치 (36cm )	970g (2.14lb )

표 3 에는 SRX1600의 AC 전원 사양이 설명되어 있습니다.

표 3: SRX1600에 대한 AC 전원 사양
항목	사양
AC 입력 전압	작동 범위: 100–127VAC / 200–240VAC
AC 입력 라인 주파수	50–60Hz
AC 입력 정격 전류	100–127VAC 에서 5.5A 200–240VAC 에서 3A
최대 전력 출력	450W

표 4: SRX1600에 대한 AC 전력 소비
항목	사양
최대 전력 소비	162 와트
평균 전력 소모	137W

각 PSU에 대해 전용 외부 회로 차단기를 사용해야 합니다. 10A (250VAC )를 사용하거나 현지 규정에서 허용하는 대로 사용하는 것이 좋습니다.

지원되는 AC 전원 코드

경고:

AC 전원 코드는 방화벽에만 사용하고 다른 용도로는 사용하지 마십시오.

참고:

북미에서 AC 전원 코드의 길이는 4.5m (약 14.75ft )를 초과해서는 안 됩니다. 이 길이는 NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52와 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수합니다.

표 3 은 전원 코드 사양을 나타내며, 그림 2는 각 국가 또는 지역에 제공되는 AC 전원 코드의 플러그를 보여줍니다.

표 5: AC 전원 코드 사양
국가	전기 사양	플러그 표준
호주	250VAC , 10A , 50Hz	AS/뉴질랜드 3112-1993
중국	250VAC , 10A , 50Hz	GB2099.1 1996 및 GB1002 1996(CH1-10P)
유럽(이탈리아 및 영국 제외)	250VAC , 10A , 50Hz	CEE (7) VII
이탈리아	250VAC , 10A , 50Hz	CEI 23-16/VII
일본	125VAC , 12A , 50 또는 60Hz	JIS 8303
북미	125VAC , 10A , 60Hz	네마 5-15
영국	250VAC , 10A , 50Hz	학사 1363A

그림 2: AC 플러그 유형 AC Plug Types

참고:

전원 코드와 케이블은 방화벽 구성 요소에 대한 액세스를 차단하거나 사람들이 케이블에 걸려 넘어질 수 있는 곳을 드레이프해서는 안 됩니다.

SRX1600 방화벽용 DC 전원 공급 장치

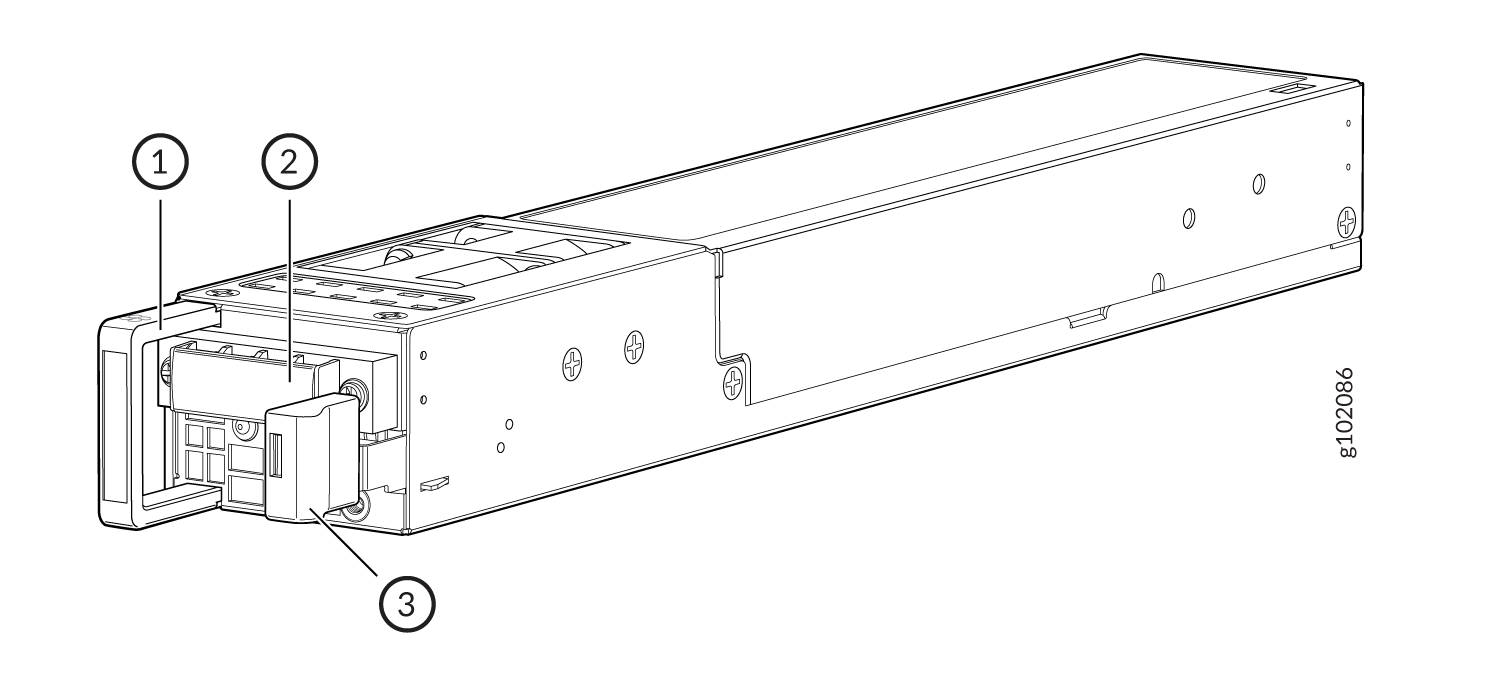

다음 그림은 DC PSU를 보여줍니다.

그림 3: SRX1600 Technical drawing of a modular component with labeled features: 1. Handle or latch mechanism 2. Connector or interface 3. Locking mechanism or release tab.

Technical drawing of a modular component with labeled features: 1. Handle or latch mechanism 2. Connector or interface 3. Locking mechanism or release tab.

용 DC 전원 공급 장치

표 6: SRX1600용 DC 전원 공급 장치
콜아웃	이름
1	PSU 핸들
2	DC 전원 단자
3	PSU 래치

표 7: SRX1600 DC PSU의 물리적 사양
높이	폭	깊이	무게
1.61 인치 (4.1cm )	2.17 인치 (5.5cm )	14.17 인치 (36cm ) (핸들 포함)	980g (2.16lb )

SRX1600의 DC 전원 사양은 SRX1600의 DC 전원 사양에 대해 설명합니다.

표 8: SRX1600에 대한 DC 전원 사양
항목	사양
DC 입력 전압	–44VDC 에서 –72VDC 까지
DC 입력 정격 전류	최대 20A
최대 전력 출력	650W

표 9: SRX1600에 대한 DC 전력 소비
항목	사양
최대 전력 소비	161W
평균 전력 소모	132 와트

SRX1600 방화벽의 PSU LED

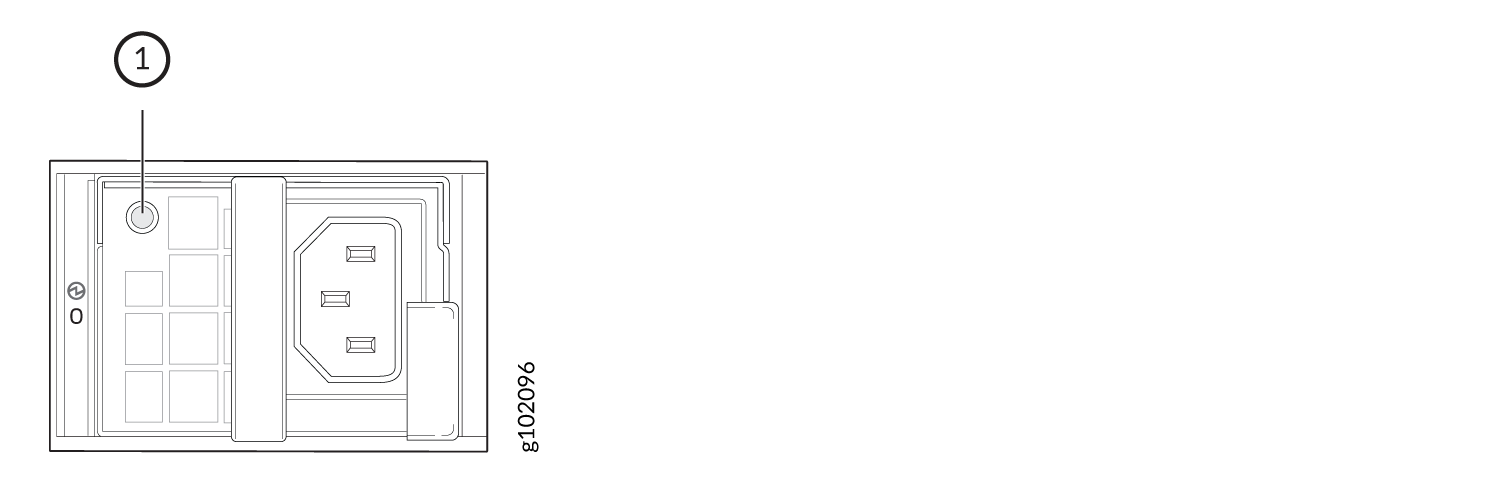

AC PSU에는 상태를 나타내는 단일 이중 색상 LED가 있습니다. 그림 4 는 AC PSU의 LED 위치를 보여주며, 표 10은 이를 설명합니다.

그림 4: AC PSU Electrical schematic showing a labeled section marked 1, with a three-prong connector, grid-like area, and part number g102096.

의 LED

표 10: AC PSU의 LED
콜아웃	색상	상태	설명
1	불 없음	꺼짐	전원 입력이 없습니다.
	녹색	켜짐	PSU가 정상적으로 작동하고 있습니다.
	녹색	깜박임	디바이스가 대기 모드에 있습니다.
	호박색	깜박임	PSU가 과부하 상태에서 작동합니다.
	호박색	켜짐	시스템이 PSU에서 오류를 감지했습니다. 즉시 PSU를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 PSU를 교체할 준비가 될 때까지 섀시에 설치된 상태로 두십시오.

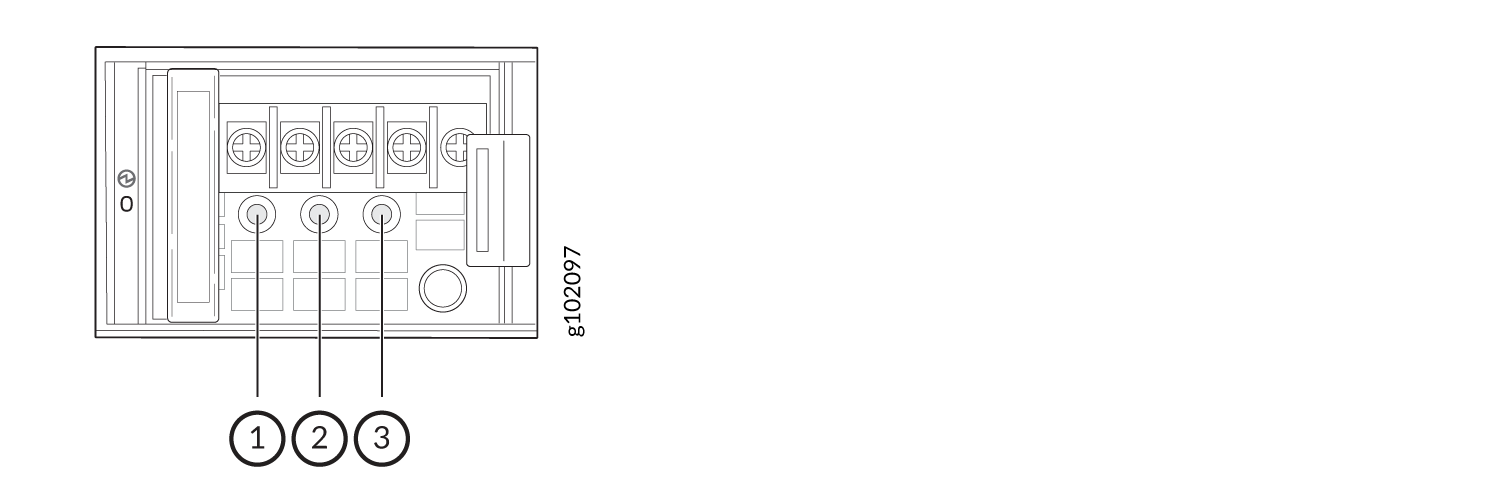

그림 5 는 DC PSU의 LED 위치를 보여주며, 표 11은 LED를 설명합니다.

그림 5: DC PSU Technical diagram of an electrical panel with numbered labels for components. Circular elements may indicate fuses or circuit breakers.

Technical diagram of an electrical panel with numbered labels for components. Circular elements may indicate fuses or circuit breakers.

의 LED

표 11: DC PSU의 LED
콜아웃	이름	색상	상태	설명
1	입력	불 없음	꺼짐	전원 입력이 없습니다.
1	입력	녹색	켜짐	PSU가 정상적으로 작동하고 있습니다.
2	출력	불 없음	꺼짐	전원 출력이 없습니다.
2	출력	녹색	켜짐	PSU가 정상적으로 작동하고 있습니다.
3	결함	호박색	켜짐	시스템이 PSU에서 오류를 감지했습니다. 즉시 PSU를 교체하십시오. 섀시를 통해 적절한 공기 흐름을 유지하려면 PSU를 교체할 준비가 될 때까지 섀시에 설치된 상태로 두십시오.
