PTX5000 DC 전원 시스템

PTX5000 DC 전원 시스템 설명

PTX5000 DC 전원 분배 장치

PTX5000에서 지원되는 DC PDU
PTX5000 일반 용량 DC PDU

PTX5000에서 지원되는 DC PDU

PTX5000은 표 1의 DC PDU(power distribution unit)를 지원합니다.

표 1: PTX5000에서 지원되는 DC PDU
이름	모델 번호	첫 번째 지원 Junos OS 릴리스
DC PDU(120-A 피드)	PDU-PTX-DC-120	12.1X48 12.3
DC PDU(60-A 피드)	PDU-PTX-DC-60	12.1X48R3 12.3
대용량 DC PDU(60-A 피드)	PDU2-PTX-DC	14.1

PTX5000 일반 용량 DC PDU

일반 용량 60-A DC PDU 구성 요소

참고:

60-A DC PDU에는 회로 차단기가 없습니다.

그림 1 은 60-A DC PDU를 보여줍니다. 각 60-A DC PDU의 무게는 약 60lb (27.2kg )입니다.

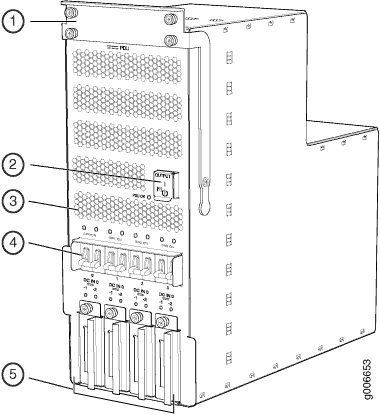

그림 1: 60-A DC PDU

1명 — 금속 핸들	4개 — 입력 전원 스위치
2개 — 전원 출력 스위치	5개 — 입력 전원 트레이
3개 — 공기 배기환

각 60-A DC PDU에는 다음과 같은 구성 요소가 있습니다.

왼쪽에서 오른쪽으로 0~3으로 레이블된 이동식 입력 전원 트레이 4개. 입력 전원 트레이는 핫 이동식 및 핫 삽입이 가능합니다.

각 60-A 입력 전원 트레이의 무게는 케이블을 포함하지 않고 0.7kg (1.6lb )입니다. 입력 전원 트레이에는 두 개의 입력(레이블 입력 –2 ) 및 입력 –1이 있습니다. 각 입력은 RTN 및 –48V 로 레이블됩니다. 각 입력 전원 트레이의 두 입력에 대한 입력 전원 스위치는 입력 전원 트레이 위의 PDU에 위치합니다.

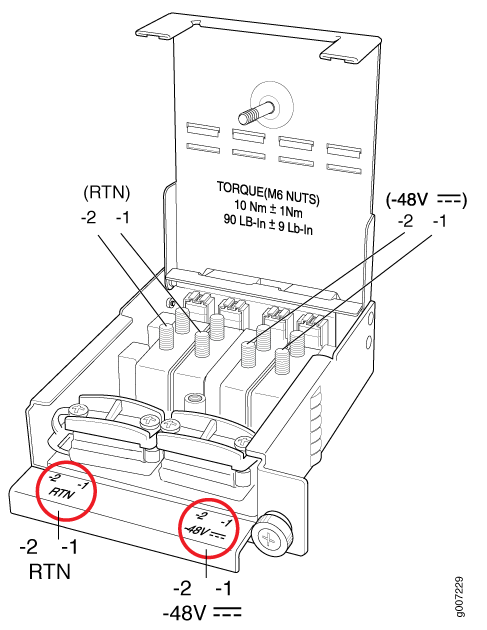

그림 2: 60-A DC 입력 터미널
PDU의 상태를 모니터링하는 LED:

60-A DC PDU—PDU OK, SW0 ON, SW1 ON, SW3 ON, SW3 on, DC in 0-1, DC in 0-2, DC in 1-1, DC in 1-2, DC in 2-2, DC in 3-1, DC in 3-2.
팬 트레이, 컨트롤 보드 및 FPC에 대한 21개의 모니터링 전자 퓨즈.

참고:
대체될 PDU에는 기계적 퓨즈가 없습니다. 출력 전압의 경우 전자 퓨즈, 핫스왑 회로 또는 ORing 서킷을 통해 전류 보호 기능을 제공합니다. 전자 퓨즈 및 핫스왑 회로는 또한 현재 한계를 제공합니다.

참고:

PDU에는 팬이 없지만 전원 공급 장치 모듈의 팬이 냉각합니다.

120-A DC PDU 구성 요소

참고:

120-A DC PDU에는 회로 차단기 및 전류 보호가 있습니다.

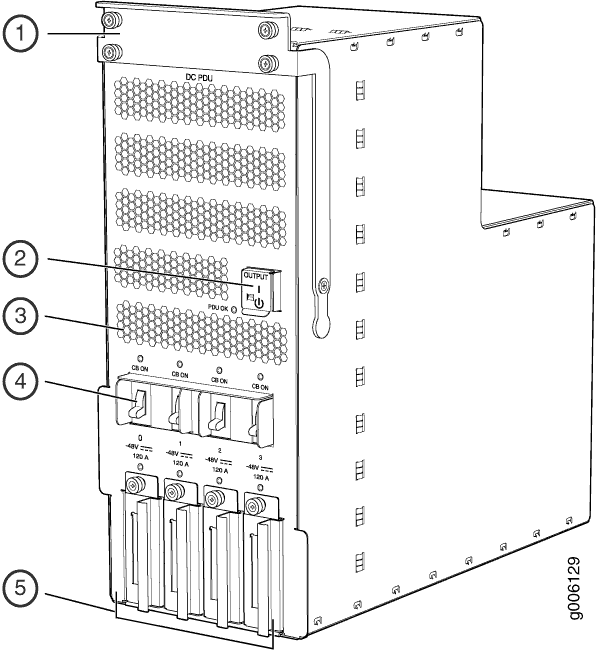

그림 3 은 120-A DC PDU를 보여줍니다. 각 120-A DC PDU의 무게는 약 60lb (27.2kg )입니다.

그림 3: 120-A DC PDU

1명 — 금속 핸들	4개 — 서킷 브레이크러
2개 — 전원 스위치	5개 — 입력 전원 트레이
3개 — 공기 배기환

각 120-A DC PDU에는 다음 구성 요소가 있습니다.

왼쪽에서 오른쪽으로 0~3으로 레이블된 이동식 입력 전원 트레이 4개. 입력 전원 트레이는 핫 이동식 및 핫 삽입이 가능합니다.

각 120-A 입력 전원 트레이의 무게는 0.7kg (1.6lb )입니다. 케이블은 포함되지 않습니다. 입력 전원 트레이에는 왼쪽에서 오른쪽으로 1개의 입력 레이블이 지정된 RTN 및 –48V 가 있으며, 입력 전원 트레이 위의 PDU에 위치한 자체 125-A 서킷 브레이커가 있습니다.
LED를 사용하여 전원 공급장치의 상태를 모니터링합니다.

120-A DC PDU—PDU OK, –48V 120A 및 CB ON
팬 트레이, 컨트롤 보드 및 FPC에 대한 21개의 모니터링 전자 퓨즈.

참고:
대체될 PDU에는 기계적 퓨즈가 없습니다. 출력 전압의 경우 전자 퓨즈, 핫스왑 회로 또는 ORing 서킷을 통해 전류 보호 기능을 제공합니다. 전자 퓨즈 및 핫스왑 회로는 또한 현재 한계를 제공합니다.

참고:

PDU에는 팬이 없지만 전원 공급 장치 모듈의 팬이 냉각합니다.

대용량 DC PDU 설명

대용량 DC PDU(60-A)는 30.4kW 의 전력 출력을 제공하며 최대 8개의 대용량 PSM을 PDU에 연결할 수 있습니다. 각 DC PDU는 소스 출력에서 최대 16개의 60-A DC 입력 피드를 수신할 수 있으며, 2개의 분리 출력, 2034A에서 12V 출력, 최대 167A에서 36V 출력을 제공합니다. 36V 출력은 수직 및 수평 팬 트레이에 전력을 제공하며 12V 출력은 FPC, SIB, 라우팅 엔진 및 컨트롤 보드(CB)와 같은 시스템 보드에 전원을 제공합니다. 또한 PSM은 PDU에 대한 5V 편향 출력을 제공합니다. 각 DC PDU는 최대 16개의 60-A DC 입력 피드를 수신할 수 있으며 무게는 64.5lb (29.3kg )입니다.

참고:

기존 PDU를 대용량 DC PDU와 혼합할 수 없습니다.

다음은 대용량 DC PDU의 일부 기능 목록입니다.

최대 8개의 PSM을 지원하며, 각 PSM에는 2개의 60-A 피드가 필요합니다.
40 개의 VDC에서 72 개의 VDC까지 작동합니다.
I2C 버스 프로토콜 장애 보고 및 제어.
전-후 방향 공기 흐름 방향.
단일 출력은 스위치를 활성화하거나 비활성화하여 PDU의 출력을 켜거나 끄는데, 이는 PDU의 모든 PSM에서 출력을 활성화 또는 비활성화합니다.
역 극성 보호 - PDU 또는 PSM은 입력 전압이 무기한으로 반전되더라도 손상되지 않습니다.
핫 플러깅 및 핫 플러깅이 가능합니다.
PSM에 대한 전원 구역화가 없습니다.

참고:

대용량 DC PDU 구성 요소

참고:

대용량 60-A DC PDU에는 서킷 브레이크러가 없습니다.

그림 4 는 대용량 60-A DC PDU를 보여줍니다. 각 60-A DC PDU의 무게는 약 64.5lb (29.3kg )입니다.

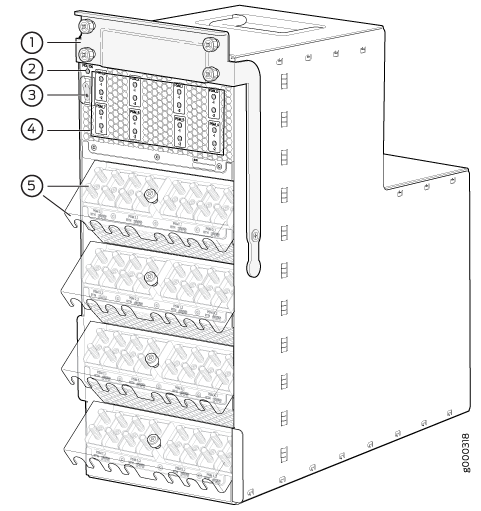

그림 4: 대용량 DC PDU High Capacity DC PDU

1명 — 금속 핸들	4개 — PSM LED
2개 — PDU OK LED	5개 — 입력 전원 단말 및 안전 커버
3개 — 전원 스위치

각 대용량 DC PDU에는 다음 구성 요소가 있습니다.

수직으로 쌓인 4개의 고정 전원 입력 터미널 블록. 각 터미널에는 각 PSM에 대한 입력이 있습니다(예: PSM0_1)는 PSM0의 첫 번째 입력 터미널을 나타냅니다. 각 입력은 RTN 및 –48 V/60A 로 레이블됩니다( 그림 5 및 그림 6 참조).

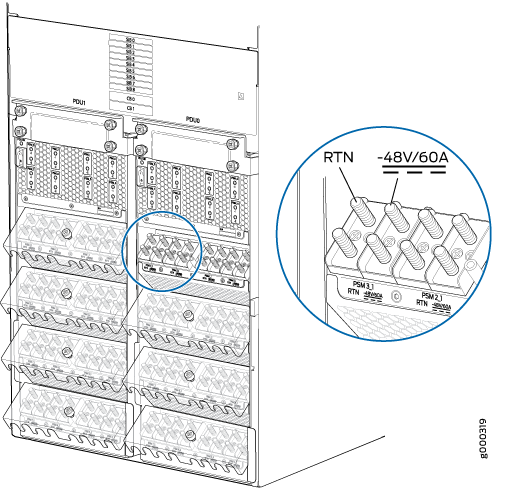

그림 5: 대용량 DC 입력 터미널

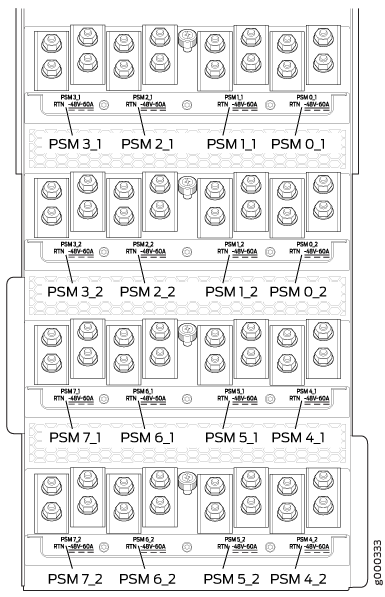

그림 6: 대용량 DC 입력 터미널 위치
PDU 상태를 모니터링하는 16개의 LED — 자세한 내용은 PTX5000 DC 전원 분배 장치 LED를 참조하십시오.
공기 배기환

PTX5000 DC 전원 공급 장치 모듈

PTX5000에서 지원되는 DC PSM

PTX5000은 표 2에서 DC 전원 공급 장치 모듈(PSM)을 지원합니다.

표 2: PTX5000에서 지원되는 DC PSM
이름	모델 번호	첫 번째 지원 Junos OS 릴리스
DC PSM(120-A)	PSM-PTX-DC-120	12.1X48 12.3
DC PSM(60-A)	PSM-PTX-DC-60	12.1X48R3 12.3
대용량 DC PSM(60-A)	PSM2-PTX-DC	14.1

PTX5000 일반 용량 DC PSM

그림 7 은 일반 용량 60-A DC PSM과 120-A DC PSM을 모두 보여줍니다. 각 DC PSM의 무게는 약 10.6lb (4.8kg )입니다.

주의:

60-A DC PSM 및 120-A DC PSM은 상호 교환할 수 없습니다. 60-A DC PSM은 60-A DC PDU에 설치되어야 합니다. 120-A DC PSM은 120-A DC PDU에 설치되어야 합니다. 두 DC PSM의 면판은 동일합니다. PSM 뒷면이나 PDU 내부의 커넥터가 손상되는 것을 방지하려면 PDU에 설치하기 전에 올바른 PSM을 보유해야 합니다.

그림 7: 60-A DC PSM 및 120-A DC PSM 60-A DC PSM and 120-A DC PSM

PTX5000 대용량 DC PSM

각 대용량 DC PSM은 3.8kW 출력을 가지며 2개의 60-A 입력 피드를 허용합니다. 이러한 PSM은 60-A DC 및 120-A DC PSM보다 작아 PDU당 최대 8개의 PSM을 설치하고 섀시당 최대 16개의 PSM을 설치할 수 있습니다. 다음은 대용량 DC PSM의 일부 기능 목록입니다.

단일 비단일 출력: 12V @ 3800W
VDC 40 개~72개 VDC 입력 2 개, 최대 60A

참고:
PSM이 작동하려면 두 가지 입력이 모두 필요합니다.
하나의 편향 출력 전압: +5V at 2.4-A 최대
핫 스왑 교체 가능
모니터링되는 가변 속도 팬을 통한 자체 냉각
I2C 장애 보고 및 제어

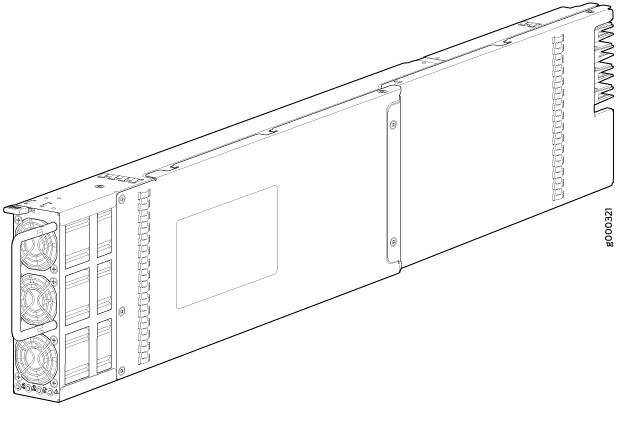

그림 8 은 대용량 DC PSM을 보여줍니다.

그림 8: 대용량 DC PSM High Capacity DC PSM

60-A DC PDU LED

그림 9 는 60-A DC PDU LED를 보여줍니다.

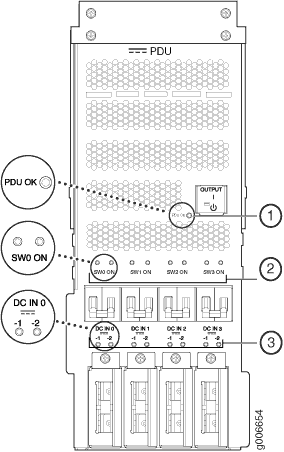

그림 9: 60-A DC PDU

1명 — PDU OK LED	3개 — LED의 DC
2개 — LED를 통한 SW

표 3 은 60-A DC PDU 면판의 LED를 설명합니다.

표 3: 60-A DC PDU LED
Led	색	상태	설명
PDU OK — 전원 공급장치당 1개	녹색	꾸준히	PDU는 정상적으로 작동합니다.
	빨간색	꾸준히	PDU가 실패했습니다.
	–	꺼기	PDU는 입력 전압을 시작하거나 수신하지 않을 수 있습니다.
DC IN —입력당 1개	녹색	꾸준히	입력이 전압을 수신하고 있습니다.
DC IN —입력당 1개	–	꺼기	입력 전압이 없거나 –40V 미만입니다.
SW ON — 입력 전원 트레이당 1개	녹색	꾸준히	입력 전원 스위치가 켜져 있습니다.
SW ON — 입력 전원 트레이당 1개	–	꺼기	LED는 다음 이유 중 하나로 꺼질 수 있습니다. 입력 전원 스위치가 꺼져 있거나 호스트 서브 시스템이 오류를 감지하고 입력 전원 스위치를 끕니다. 입력 전원 스위치가 켜져 있지만 최소 1개의 입력이 –40V 미만입니다. 입력은 전압을 수신하지 않습니다.

120-A DC PDU LED

그림 10 은 120-A DC PDU LED를 보여줍니다.

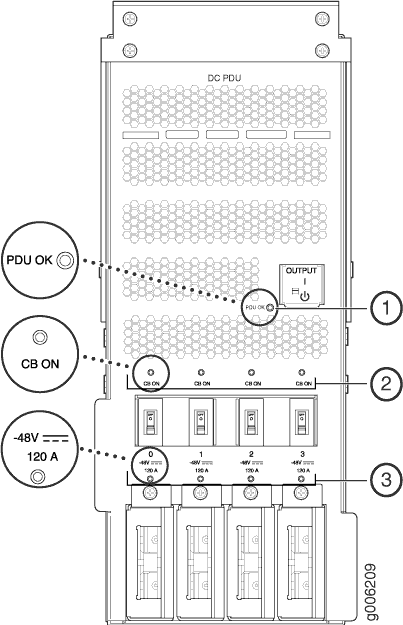

그림 10: 120-A DC PDU LED 120-A DC PDU LEDs

1명 — PDU OK LED	3개 — –48V 120A LED
2개 — LED에 대한 CB

표 4 는 120-A DC PDU 면판의 LED를 설명합니다.

표 4: 120-A DC PDU LED
Led	색	상태	설명
PDU OK — 전원 공급장치당 1개	녹색	꾸준히	PDU는 정상적으로 작동합니다.
	빨간색	꾸준히	PDU가 실패했습니다.
	–	꺼기	PDU는 입력 전압을 시작하거나 수신하지 않을 수 있습니다. 회로 차단기는 꺼져 있을 수 있습니다.
–48V 120A —입력당 1개	녹색	꾸준히	입력이 전압을 수신하고 있습니다.
–48V 120A —입력당 1개	–	꺼기	입력 전압이 없거나 –40V 미만입니다.
CB ON —입력당 1개	녹색	꾸준히	- 서킷 브레이커에 전원이 공급됩니다.
CB ON —입력당 1개	–	꺼기	- 서킷 차단기에 전원이 공급되지 않거나 회로 차단기가 켜졌지만 입력은 –40V 미만입니다. 회로 차단기가 꺼졌을 수도 있고, 호스트 서브 시스템이 장애를 감지하고 서킷 브레이커를 꺼거나 전원 공급장치가 입력 전압을 수신하지 않을 수 있습니다.

대용량 DC PDU LED

그림 11 은 대용량 DC PDU LED를 보여줍니다.

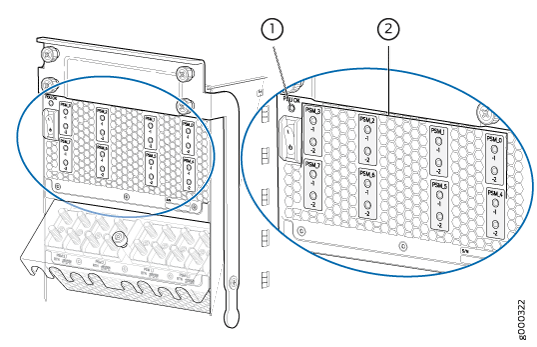

그림 11: 대용량 DC PDU LED High Capacity DC PDU LEDs

1명

—

PDU OK LED

2개

—

PSM_7 LED를 통한 PSM_0 - 각 PSM, 즉 입력 -1 및 -2에 대한 두 개의 입력 상태를 나타내는 두 개의 LED(-1 및 -2)가 있습니다.

표 5 는 대용량 DC PDU 면판의 LED를 설명합니다.

표 5: 대용량 DC PDU LED
Led	색	상태	설명
PDU OK — 전원 공급장치당 1개	녹색	꾸준히	PDU는 정상적으로 작동합니다.
	녹색	깜박이	36V 변환기 결함이 발생했지만 36V 출력은 여전히 작동 상태를 유지합니다.
	빨간색	꾸준히	PDU가 실패했습니다.
	–	꺼기	이 LED는 다음 이유 중 하나로 꺼질 수 있습니다. PDU는 입력 전압을 수신하지 않습니다. PDU가 시작됩니다.
PDU 당 8개의 PSM에 대해 PSM_7 통해 PSM_0. 참고: - 1 과 -2로 레이블된 2개의 LED가 있으며, 이는 각 PSM에 대한 두 개의 DC 입력을 나타냅니다.	녹색	꾸준히	입력 전압은 정상이며 –43V 미만입니다.
	–	꺼기	입력 전압이 없거나 –20V 미만입니다.
	녹색	깜박이	입력은 -20V 에서 –43V 사이의 전압과 전압을 수신합니다.
	빨간색	꾸준히	연결이 반대입니다.

PTX5000 DC 전원 공급 장치 모듈 LED

60-A 및 120-A DC 전원 공급 장치 모듈 LED
대용량 DC 전원 공급 장치 모듈 LED

60-A 및 120-A DC 전원 공급 장치 모듈 LED

표 6 은 면판의 DC 전원 공급 장치 모듈 LED를 설명합니다. 60-A PSM 및 120-A PSM은 동일한 LED를 가지고 있습니다.

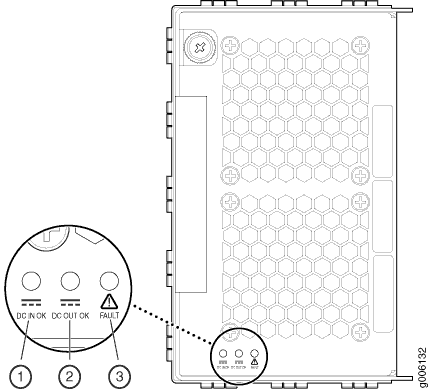

그림 12: DC PSM LED DC PSM LEDs

1명 — DC IN OK LED	3개 — 장애() LED
2개 — DC OUT OK LED

표 6: DC 전원 공급 장치 모듈 LED
Led	색	상태	설명
DC IN OK	녹색	꾸준히	PSM은 전압을 수신하고 있습니다.
	녹색	깜박이	PSM은 –40V ~–72V 범위 밖에서 전압을 수신하고 있습니다.
	–	꺼기	입력 전압이 없습니다.
DC OUT OK	녹색	꾸준히	출력이 정상적으로 작동하고 입력 전압이 –40V ~ –72V 범위 내에 있습니다.
	녹색	깜박이	PSM은 활성화되지 않거나 장애 상태에 있거나 PSM에 대한 입력 전압이 너무 낮습니다.
	–	꺼기	출력은 장애 상태 또는 PSM이 입력 전압을 수신하지 않기 때문에 정상적으로 작동하지 않습니다.
장애 ()	빨간색	꾸준히	PSM은 시작 중이거나, 제대로 설치되지 않거나, 충분한 전력을 받지 못하거나, 제대로 작동하지 않을 수 있습니다.
장애 ()	–	꺼기	PSM에 대한 결함이 감지되지 않았거나 PSM이 입력 전압을 수신하지 않습니다.

대용량 DC 전원 공급 장치 모듈 LED

그림 13 은 대용량 DC 전원 공급 장치 모듈 LED와 표 7 이 LED를 설명하는 것을 보여줍니다.

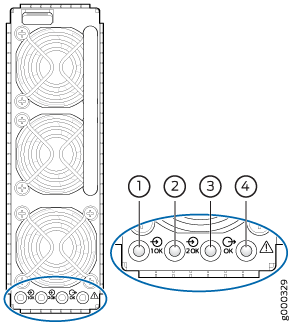

그림 13: 대용량 DC PSM LED High Capacity DC PSM LEDs

1명 — 입력 1 확인 LED	3개 — 출력 OK LED
2개 — 입력 2 확인 LED	4개 — 결함() LED

표 7: 대용량 DC 전원 공급 장치 모듈 LED
Led	색	상태	설명
입력 1 OK	녹색	꾸준히	입력 1이 존재하고 PSM은 –40V 에서 –72V 사이의 전압을 수신합니다.
	녹색	깜박이	PSM은 –40V 및 –72V 이외의 전압을 수신하고 있습니다.
	–	꺼기	입력 전압은 입력 1에 존재하지 않습니다.
입력 2 OK	녹색	꾸준히	입력 2가 존재하고 PSM은 –40V 에서 –72V 사이의 전압을 수신합니다.
	녹색	깜박이	PSM은 –40V 및 –72V 이외의 전압을 수신하고 있습니다.
	–	꺼기	입력 전압은 입력 2에 존재하지 않습니다.
출력 OK	녹색	꾸준히	전원 공급장치 출력이 정상적으로 작동합니다.
	녹색	깜박이	PSM은 활성화되지 않거나 장애 상태에 있거나 PSM에 대한 입력 전압이 너무 낮습니다.
	–	꺼기	출력은 장애 상태 또는 PSM이 입력 전압을 수신하지 않기 때문에 정상적으로 작동하지 않습니다.
장애()	빨간색	꾸준히	PSM은 시작 중이거나, 제대로 설치되지 않거나, 충분한 전력을 받지 못하거나, 제대로 작동하지 않을 수 있습니다.
장애()	–	꺼기	PSM에 대한 결함이 감지되지 않았거나 PSM이 입력 전압을 수신하지 않습니다.

PTX5000 DC 전원 시스템 전기 사양

표 8 은 DC 전원 시스템 전기 사양을 나열합니다.

표 8: 전력 시스템 전기 사양
항목	사양
DC 입력 전압	작동 범위: –40.0~ –72.0 VDC
DC 시스템 현재 등급	372A @ –48VDC (공칭값) (17,856W )

표 8 은 대용량 DC 전원 시스템 전기 사양을 나열합니다.

표 9: 대용량 전력 시스템 전기 사양
항목	사양
DC 입력 전압	작동 범위: –40.0~ –72.0 VDC
DC 시스템 현재 등급	704A @ –48VDC (공칭값) (30,400W )

서킷 차단기에 대한 자세한 내용은 PTX5000 AC 및 DC PDU 전기 및 외부 서킷 차단기 사양을 참조하십시오.

PTX5000 DC 전원 분배 장치 사양

표 10, 표 11 및 표 12 는 각 DC 전원 분배 장치(PDU)에 대한 전기 사양을 나열합니다.

서킷 차단기 요구 사항은 PTX5000 AC 및 DC PDU 전기 및 외부 회로 차단기 사양 을 참조하거나 로컬 코드에서 요구하는 대로 를 참조하십시오.

표 10: 60-A DC PDU 전기 사양
항목	사양
DC 입력 전압	공칭값 –48VDC , –60VDC 작동 범위: –40.0~ –72.0 VDC
입력 DC 현재 등급	51A @ –48VDC (공칭값)(입력당 2444W)

표 11: 120-A PDU 전기 사양
항목	사양
DC 입력 전압	공칭값 –48VDC , –60VDC 작동 범위: –40.0~ –72.0 VDC
입력 DC 현재 등급	입력당 92.5A @–48VDC (공칭값) (4440W)

표 12: 대용량 PDU 전기 사양
항목	사양
DC 입력 전압	공칭값 –48VDC , –60VDC 작동 범위: –40.0~ –72.0 VDC
입력 DC 현재 등급	입력당 44.2A @–48VDC (공칭값)(2120W)

전력 인프라를 업그레이드하지 않고 하드웨어 구성에서 PTX5000을 운영할 수 있도록 향후 성장을 위해 다음을 프로비저닝하는 것이 좋습니다.

60A DC PDU: 입력당 51A @-48VDC .
120-A DC PDU: 입력당 92.5A @-48 VDC.
대용량 DC PDU: 입력당 44.2A @ –48VDC .

각 입력에 대한 전원 요구 사항은 다를 수 있지만, 각 입력에 대해 동일한 양의 전력을 프로비저닝하는 것이 좋습니다. 실제 전력 소비량은 프로비저닝되는 권장 금액보다 낮습니다.

PTX5000 DC 전원 케이블 및 Lugs 사양

DC 전원 케이블
DC 전원 러그

DC 전원 케이블

표 13의 사양을 충족하거나 현지 코드, 법률 및 표준에서 요구하는 DC 전원 케이블을 공급해야 합니다.

표 13: 전원 케이블 사양
60-A DC PDU	6-AWG(13.3mm ²) 최소 4-AWG(21.2mm ²) 최대
120-A DC PDU	0-AWG(53mm ²)
대용량 DC PDU	6-AWG(13.3mm ²) 최소 4-AWG(21.2mm ²) 최대

경고:

현장 배선 연결의 경우 코퍼 전도사만 사용하십시오.

경고:

DC 전원 케이블은 PTX5000 구성 요소에 대한 액세스를 차단하거나 사람들이 여행을 할 수 있는 커튼을 해서는 안 됩니다.

주의:

PTX5000 설치가 시작되기 전에 면허를 취득한 전기 기술자가 공급하는 전원 케이블에 케이블 러그를 연결해야 합니다. 러그가 잘못 연결된 케이블은 PTX5000을 손상시킬 수 있습니다.

주의:

전력 연결이 적절한 극성을 유지하도록 해야 합니다. 전원 케이블은 극성을 나타내기 위해 레이블(+) 및 (–) 레이블이 지정될 수 있습니다. DC 전원 케이블에 대한 표준 색상 코딩은 없습니다. 사이트의 외부 DC 전원이 사용하는 색상 코딩은 각 PDU의 터미널 스터드에 연결된 전원 케이블의 리드에 대한 색상 코딩을 결정합니다.

DC 전원 러그

PTX5000과 함께 제공되는 액세서리 박스에는 0-AWG 및 4-AWG 케이블 러그가 포함되어 있습니다. 케이블 러그는 듀얼 홀이며, 1/4-20 UNC 터미널 스터드의 15.86mm(0.625인치) 중앙 라인에 걸맞도록 크기가 지정됩니다. 표 14 는 각 PDU 유형에 대한 케이블 러그 사양을 나타냅니다.

이러한 케이블 러그를 60-A 및 120-A PDU의 각 입력 전원 트레이의 DC 터미널 스터드와 대용량 DC PDU 전면의 터미널 스터드(PSM 8개용 16개)에 연결합니다. 0-AWG 케이블 러그 또한 PTX5000을 접지하는 데 사용됩니다.

표 14: DC 전원 케이블 사양
Pdu	케이블 러그
60-A	6-AWG(13.3mm ²) 최소 4-AWG(21.2mm ²) 최대 그림 15를 참조하십시오.
120-A	0-AWG(53mm ²), 그림 14를 참조하십시오.
대용량(60-A)	6-AWG(13.3mm ²) 최소 4-AWG(21.2mm ²) 최대 그림 15를 참조하십시오.

참고:

그림 14: 0-AWG DC 전원 케이블 러그 0-AWG DC Power Cable Lug

그림 15: 4-AWG DC 전원 케이블 러그 4-AWG DC Power Cable Lug

PTX5000 DC 전원 분배

대부분의 사이트는 프레임 마운트 DC 전원 분배 패널로 이어지는 메인 도관을 통해 DC 전력을 배포하며, 그 중 하나는 PTX5000이 있는 랙 맨 위에 위치할 수 있습니다. 케이블 한 쌍(입력 1개 및 반환 1개)은 각 터미널 스터드 세트를 전원 분배 패널에 연결합니다.

참고:

슬롯 0의 DC PDU의 모든 입력은 피드 B에서 파생된 전용 전원 피드를 통해 작동해야 하며, 슬롯 1의 DC PDU에 있는 모든 입력은 피드 A에서 파생된 전용 전원 피드를 통해 전원을 공급해야 합니다. 이 구성은 시스템에 일반적으로 구축된 A/B 피드 이중화를 제공합니다.

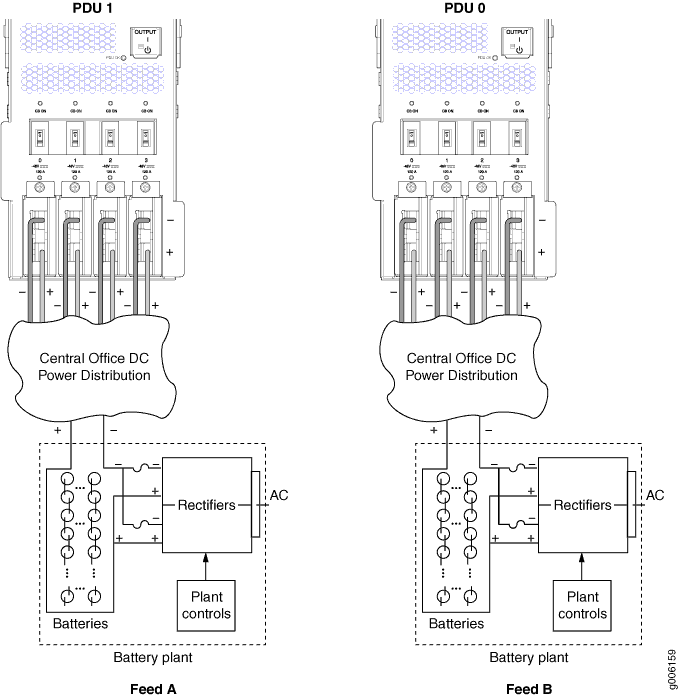

그림 16 은 일반적인 DC 소스 케이블 연결 배열과 2개의 120-A DC PDU를 보여줍니다. 60-A DC PDU에 대한 소스 케이블 연결 배포는 유사합니다.

그림 16: PTX5000으로 일반적인 DC 소스 케이블 연결 Typical DC Source Cabling to the PTX5000
