PTX12008 스위치 인터페이스 보드
PTX12008 스위치 인터페이스 보드 및 해당 상태 LED에 대해 알아보십시오.

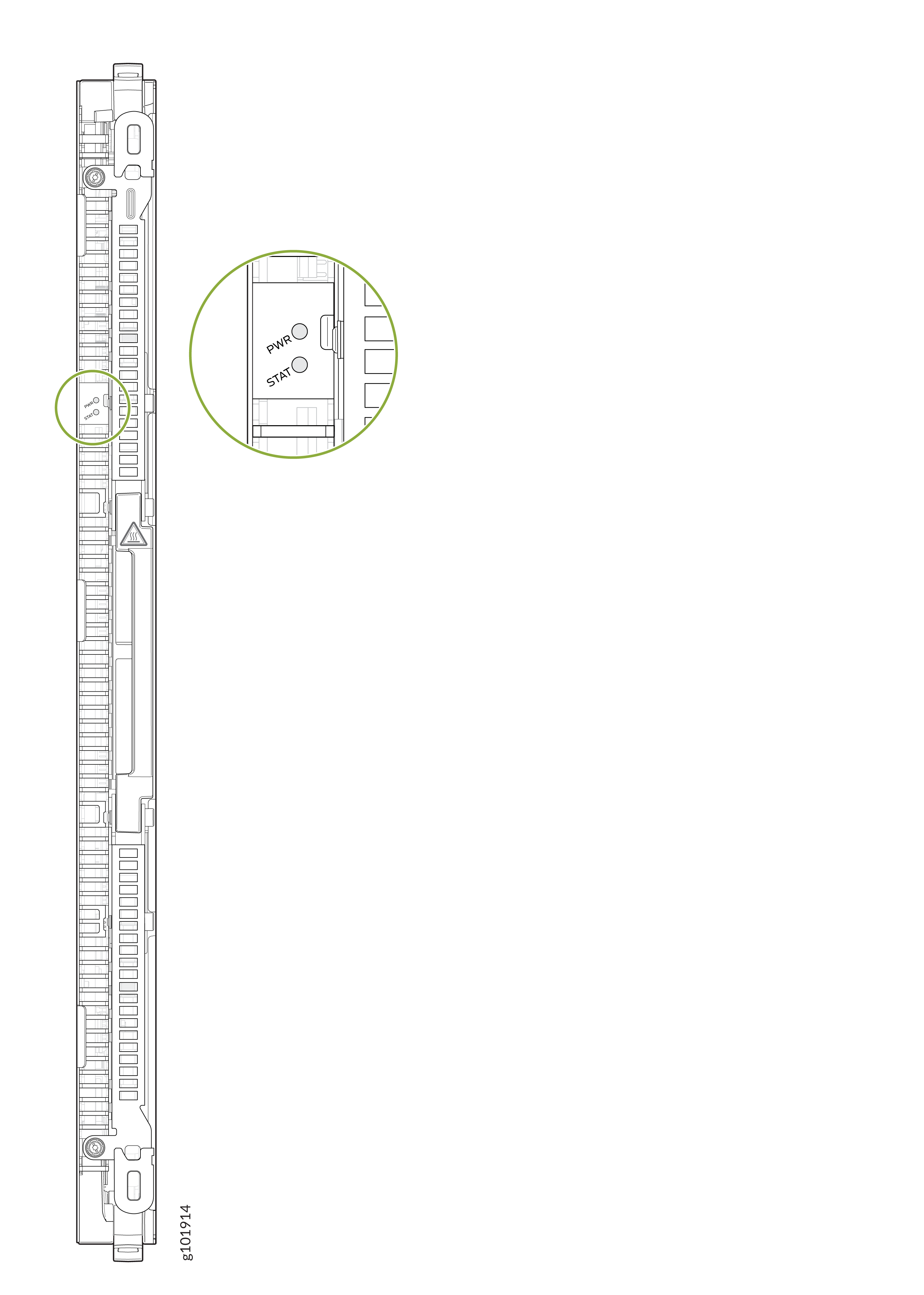

스위치 인터페이스 보드(SIB)는 PTX12008을 위한 스위치 패브릭을 생성합니다. SIB는 핫 탈착 및 핫 삽입이 가능한 FRU(Field-Replaceable Unit)입니다. SIB는 라우터 섀시 외부에서 볼 수 없습니다. SIB를 보려면 섀시 후면 패널에서 팬 트레이를 제거해야 합니다. 최대 9개의 SIB를 설치할 수 있습니다.
각 SIB에는 PWR 및 STAT라고 표시된 두 개의 LED가 있습니다. 표 1 은 이러한 LED의 기능을 설명합니다.
| LED 감지 | 색상 | 상태 | 설명 |
|---|---|---|---|
|
PWR (전력) |
녹색 |
꾸준히 켜짐 |
SIB가 전원을 공급받고 있습니다. |
|
노란색 |
깜박임 |
전력에 결함이 있습니다. |
|
|
불 없음 |
꺼짐 |
SIB가 오프라인 상태이거나 전원이 공급되지 않습니다. |
|
|
STAT (상태) |
녹색 |
꾸준히 켜짐 |
SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
SIB에 장애 또는 결함이 있습니다. |
|
|
불 없음 |
꺼짐 |
SIB가 오프라인 상태입니다. |
| 높이 | 폭 | 깊이 | 무게 |
|---|---|---|---|
|
24.6인치 (62.5 cm) |
1.62인치 (4.2cm) |
83.57인치 (32.9 cm) |
11.34kg(25lb) |
SIB의 부팅 시간은 약 235초입니다.
SIB 상태 LED
각 팬 트레이에는 팬 트레이의 팬 상태를 나타내는 하나의 LED 라벨이 붙은 팬 트레이 와 팬 트레이 뒤에 설치된 스위치 인터페이스 보드(SIB)의 상태를 나타내는 SIB STATUS 라는 총칭 라벨이 붙은 세 개의 LED가 있습니다. LED는 팬 트레이의 왼쪽 상단 모서리에 있습니다.
|
1
—
팬 상태 LED |
3
—
슬롯 SIB 1, SIB 4 및 SIB 7에 설치된 SIB에 대한 SIB 상태 LED |
|
2
—
슬롯 SIB 0, SIB 3 및 SIB 6에 설치된 SIB에 대한 SIB 상태 LED |
4
—
슬롯 SIB 2, SIB 5 및 SIB 8에 설치된 SIB에 대한 SIB 상태 LED |
|
이름 |
색상 |
상태 |
설명 |
|---|---|---|---|
|
SIB 상태 (SIB 0 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤 슬롯 SIB 0에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 SIB 0 슬롯에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 0에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 왼쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 SIB 0 슬롯에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 1 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 1에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤 슬롯 SIB 1에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 1에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 중간에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 1에 설치된 SIB가 오프라인입니다. |
|
|
SIB 상태 (SIB 2 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 2에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 2에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 2에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 오른쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 0에 설치된 팬 트레이 뒤의 슬롯 SIB 2에 설치된 SIB가 오프라인입니다. |
|
|
SIB 상태 (SIB 3 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 3에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 3에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 3에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 1에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 왼쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 3에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 4 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 4에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 1에 설치된 팬 트레이 뒤의 슬롯 SIB 4에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 4에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 1에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 중간에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 4에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 5 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 5에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 1에 설치된 팬 트레이 뒤의 슬롯 SIB 5에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 팬 트레이 1에 설치된 팬 트레이 뒤의 슬롯 SIB 5에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 1에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 오른쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 1에 설치된 팬 트레이 뒤의 슬롯 SIB 5에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 6 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 6에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 6에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 팬 트레이 2에 설치된 팬 트레이 뒤의 슬롯 SIB 6에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 2에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 왼쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 6에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 7 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 7에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 7에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 팬 트레이 2에 설치된 팬 트레이 뒤의 슬롯 SIB 7에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 2에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 중간에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 7에 설치된 SIB가 오프라인 상태입니다. |
|
|
SIB 상태 (SIB 8 상태) |
녹색 |
꾸준히 켜짐 |
슬롯 팬 트레이 2에 설치된 팬 트레이 뒤의 슬롯 SIB 8에 설치된 SIB가 온라인 상태입니다. |
|
녹색 |
깜박임 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 8에 설치된 SIB의 전원이 켜지고 있습니다. |
|
|
노란색 |
깜박임 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 8에 설치된 SIB에서 오류가 감지되었습니다. 가능한 한 빨리 SIB를 교체하십시오. SIB는 슬롯 팬 트레이 2에 설치된 팬 트레이 뒤에 설치된 3개의 SIB 그룹의 오른쪽에 있습니다. 섀시를 통한 적절한 공기 흐름을 유지하려면 SIB를 교체할 준비가 될 때까지 팬 트레이를 섀시에 설치된 상태로 둡니다. |
|
|
없음 |
꺼짐 |
슬롯 FAN TRAY 2에 설치된 팬 트레이 뒤의 슬롯 SIB 8에 설치된 SIB가 오프라인 상태입니다. |
팬 트레이 LED는 팬 트레이 LED에 설명되어 있습니다.
