PTX12008 유연한 PIC 집선 장치

PTX12008에 사용되는 Flexible PIC Concentrator와 해당 사양에 대해 알아보십시오.

PTX12008 의 전면 패널에는 8개의 수평 FPC(Flexible PIC Concentrator) 슬롯이 있습니다. 해당 슬롯에 FPC를 설치할 수 있습니다. FPC는 핫 삽입 및 핫 탈착이 가능한 FRU(Field-Replaceable Unit)입니다. 라우터의 전원을 끄거나 라우터 기능을 중단하지 않고도 교체할 수 있습니다.

FPC는 단일 어셈블리에 포함된 패킷 포워딩 엔진과 이더넷 인터페이스를 결합합니다. PTX12008 FPC 아키텍처는 여러 개의 동일하고 독립적인 패킷 포워딩 엔진 슬라이스를 기반으로 합니다. 각 FPC에는 세 개의 ASICs가 있습니다. 지원되는 FPC는 다음과 같습니다.

개요

PTX12K-LC54OSFP FPC(모델 번호: PTX12K-LC54-OD)는 43.2Tbps의 회선 속도 처리량를 제공하는 54포트 FPC입니다. 54개의 800기가비트 이더넷(800GbE) OSFP 포트는 최대 800Gbps의 속도를 지원합니다. FPC에는 3개의 ASICs가 있으며 각 ASIC는 2개의 패킷 포워딩 엔진으로 구성됩니다.

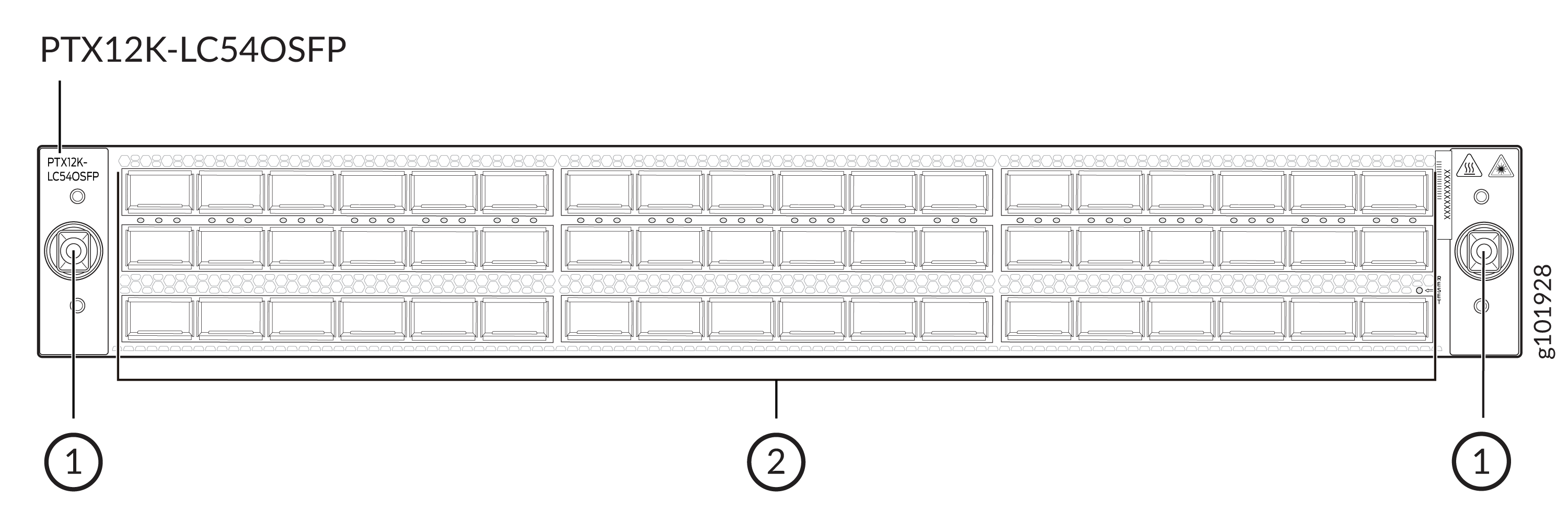

그림 1: PTX12K-LC54OSFP FPC 포트 패널 Line card module labeled PTX12K-LC540SFP with multiple SFP ports for fiber optic or Ethernet connections, showing numbered components 1 and 2.

Line card module labeled PTX12K-LC540SFP with multiple SFP ports for fiber optic or Ethernet connections, showing numbered components 1 and 2.

—

이젝터 공구 핸들 리셉터클

—

포트

FPC가 지원하는 트랜시버 목록은 하드웨어 호환성 도구를 참조하세요.

Port Checker 는 다양한 주니퍼 네트워크 디바이스를 시각적으로 표현하고 다양한 포트 조합을 구성하고 검증하는 데 도움이 됩니다.

포트에 트랜시버가 설치되어 있지 않은 경우, 먼지와 입자가 FPC로 들어가는 것을 방지하고 섀시를 통한 적절한 공기 흐름을 보장하기 위해 포트에 먼지 커버를 설치해야 합니다.

채널화

브레이크아웃 케이블, 활성 옵티컬 케이블(AOC) 및 인터페이스(number-of-sub-ports) 구성을 사용하여 포트를 채널화하여 다음 속도로 작동할 수 있습니다.

1x800Gbps
2x400Gbps
1x400Gbps
8x100Gbps
7x100Gbps
6x100Gbps
5x100Gbps
4x100Gbps
3x100Gbps
2x100Gbps
1x100Gbps
8x50Gbps
4x50Gbps
2x50Gbps
1x40Gbps
8x25Gbps
4x25Gbps
4x10Gbps
1x10Gbps

포트의 링크는 기본적으로 800Gbps 속도로 작동합니다. 명령을 사용하여 포트 속도를 변경할 수 있습니다.set interfaces <interface-name> speed <speed>

부팅 시간

FPC의 부팅 시간은 약 620초입니다.

포트 LED

각 네트워크 포트에는 포트 상태를 나타내는 LED가 있습니다. LED의 빨간색, 호박색, 녹색은 해석이 다릅니다.

포트 LED는 3개의 LED 그룹으로 구성됩니다. 가장 왼쪽에 있는 LED는 맨 위 행에 있는 포트의 상태를 나타내고, 가운데에 있는 LED는 가운데 행에 있는 포트의 상태를 나타내며, 가장 오른쪽에 있는 LED는 맨 아래 행에 있는 포트의 상태를 나타냅니다.

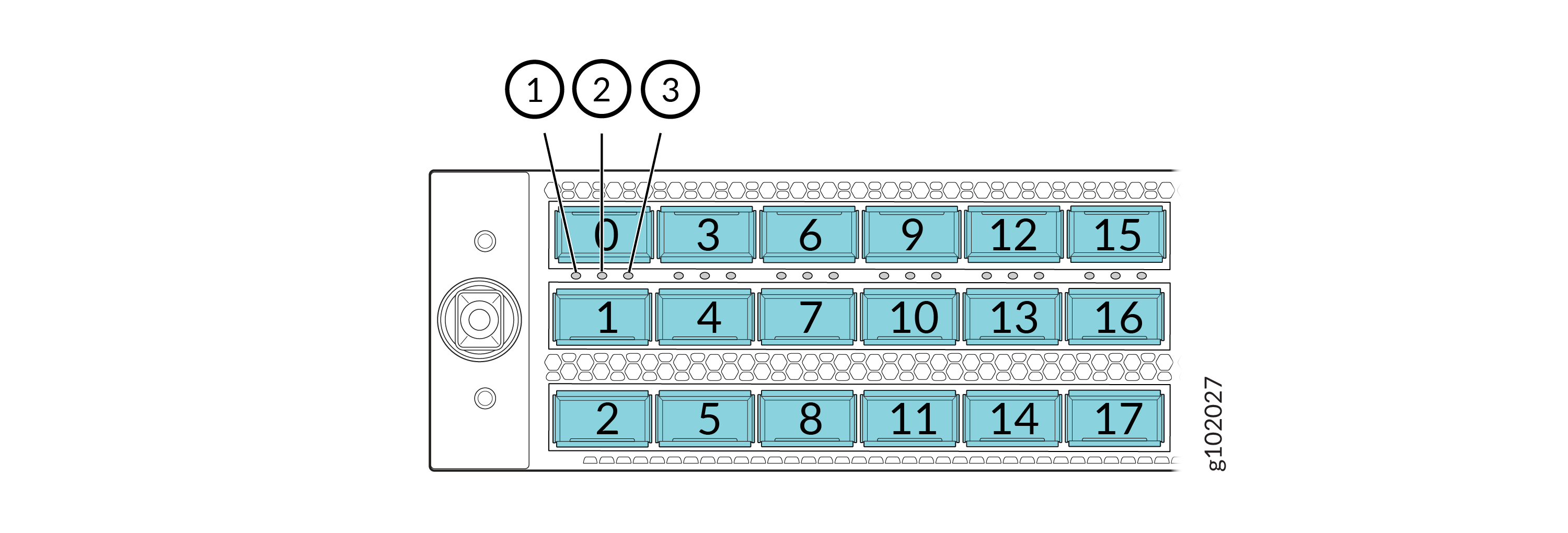

Diagram of a hardware component with 18 numbered slots in three rows, highlighting points 1, 2, and 3 with arrows.

맨 윗줄의 포트에 대한 LED
중간 줄의 포트에 대한 LED
맨 아래 줄의 포트에 대한 LED

표 1: 포트 상태 LED
색상	상태	설명
녹색	꾸준히 켜짐	포트와 모든 채널이 작동합니다.
녹색	깜박임	비콘 기능은 포트에서 활성화됩니다.
호박색	꾸준히 켜짐	다음 중 하나: 포트에 결함이 있습니다. 포트가 비활성화되었습니다.
빨간색	꾸준히 켜짐	포트에 하드웨어 장애 또는 결함이 있습니다.
불 없음	불 없음	포트에 트랜시버가 설치되어 있지 않습니다.

물리적 사양

높이	폭	깊이	무게
2.75인치 (7cm)	18.8인치 (47.8cm)	19.2인치 (48.8cm)	21kg(46lb)

PTX12K-LC54QDD FPC

개요
채널화
부팅 시간
포트 LED
물리적 사양

개요

PTX12K-LC54QDD FPC(모델 번호: PTX12K-LC54-QD)는 43.2Tbps의 회선 속도 처리량를 제공하는 54포트 FPC입니다. 54개의 800기가비트 이더넷(800GbE) QDD 포트는 최대 800Gbps의 속도를 지원합니다. FPC에는 3개의 ASICs가 있으며 각 ASIC는 2개의 패킷 포워딩 엔진으로 구성됩니다.

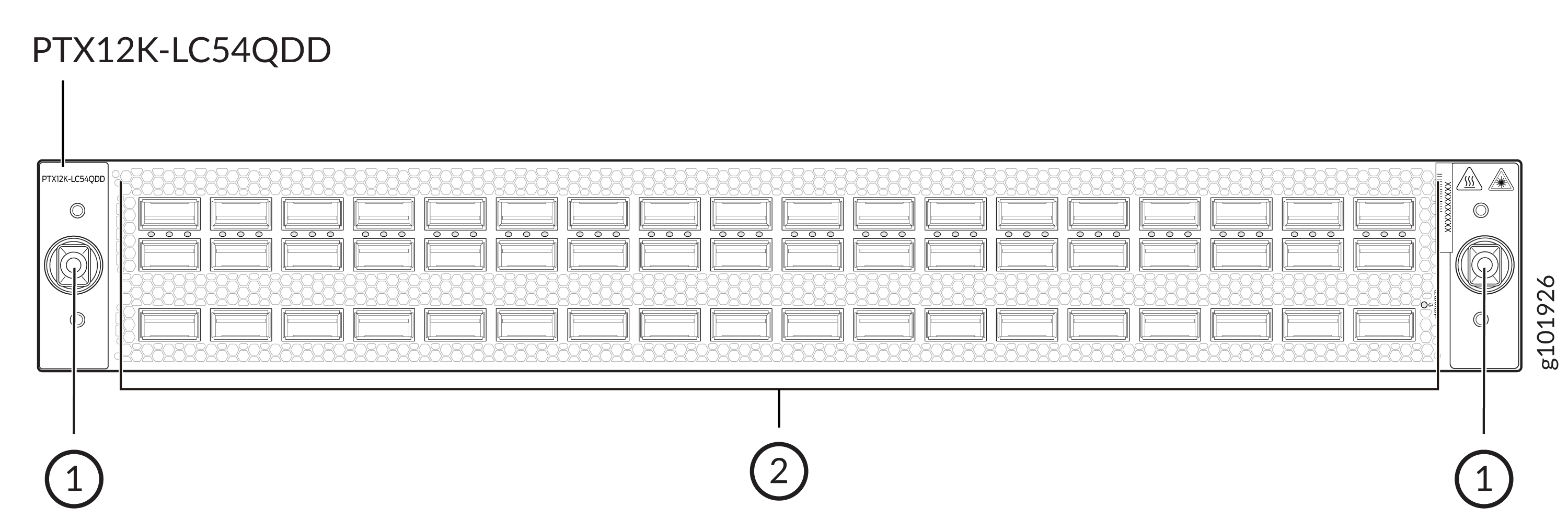

그림 2: PTX12K-LC54QDD FPC 포트 패널 Line card module PTX12K-LC54QDD with multiple high-speed data ports for networking equipment.

—

이젝터 공구 핸들 리셉터클

—

포트

FPC가 지원하는 트랜시버 목록은 하드웨어 호환성 도구를 참조하세요.

Port Checker 는 다양한 주니퍼 네트워크 디바이스를 시각적으로 표현하고 다양한 포트 조합을 구성하고 검증하는 데 도움이 됩니다.

채널화

브레이크아웃 케이블, 활성 옵티컬 케이블(AOC) 및 인터페이스(number-of-sub-ports) 구성을 사용하여 포트를 채널화하여 다음 속도로 작동할 수 있습니다.

1x800Gbps
2x400Gbps
1x400Gbps
8x100Gbps
7x100Gbps
6x100Gbps
5x100Gbps
4x100Gbps
3x100Gbps
2x100Gbps
1x100Gbps
8x50Gbps
4x50Gbps
2x50Gbps
1x40Gbps
8x25Gbps
4x25Gbps
4x10Gbps
1x10Gbps

포트의 링크는 기본적으로 800Gbps 속도로 작동합니다. 명령을 사용하여 포트 속도를 변경할 수 있습니다.set interfaces <interface-name> speed <speed>

부팅 시간

FPC의 부팅 시간은 약 620초입니다.

포트 LED

각 네트워크 포트에는 링크 활동 및 상태를 나타내는 삼색 LED 하나가 있습니다. LED의 빨간색, 황색, 녹색은 포트의 채널화 여부와 비콘의 활성화 여부에 따라 해석이 다릅니다. 포트에서 비콘 기능이 활성화되면 포트가 깜박입니다.

포트 LED는 3개의 LED 그룹으로 구성됩니다. 맨 왼쪽 LED는 맨 위 행에 있는 포트에 대한 링크 활동 및 상태를 나타내고, 중간에 있는 LED는 중간 행에 있는 포트에 대한 링크 활동 및 상태를 나타내며, 가장 오른쪽 LED는 맨 아래 행에 있는 포트에 대한 링크 활동 및 상태를 나타냅니다.

맨 윗줄의 포트에 대한 LED
중간 줄의 포트에 대한 LED
맨 아래 줄의 포트에 대한 LED

표 2: 포트 상태 LED
색상	상태	설명
녹색	꾸준히 켜짐	포트와 모든 채널이 작동합니다.
녹색	깜박임	비콘 기능은 포트에서 활성화됩니다.
호박색	꾸준히 켜짐	다음 중 하나: 포트에 결함이 있습니다. 포트가 비활성화되었습니다.
빨간색	꾸준히 켜짐	포트에 하드웨어 장애 또는 결함이 있습니다.
불 없음	불 없음	포트에 트랜시버가 설치되어 있지 않습니다.

물리적 사양

높이	폭	깊이	무게
2.75인치 (7cm)	18.8인치 (47.8cm)	19.2인치 (48.8cm)	21.3kg(47lb)

케이블 관리 시스템

케이블 관리 시스템은 FPC의 포트에 연결된 케이블을 구성, 보호 및 라우팅하는 데 도움이 됩니다. 이를 사용하여 케이블이 이탈하거나 응력 지점이 발생하는 것을 방지할 수 있습니다. 케이블 관리 시스템은 트레이, 확장 2개 및 나사 2개로 구성됩니다.

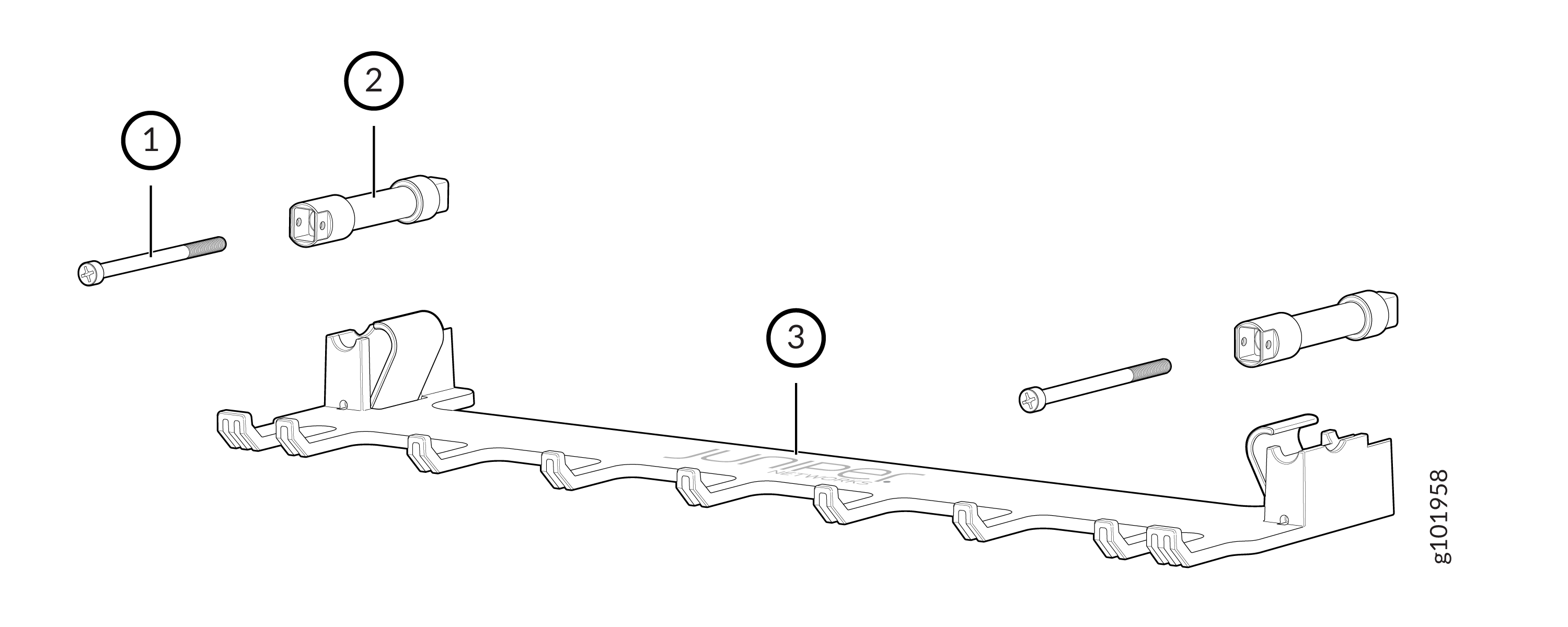

Exploded diagram of a hardware assembly for a rack-mounted device, showing labeled parts: screws as 1, spacers as 2, and a mounting bracket as 3, related to Juniper Networks equipment.

1 — 나사	3 — 트레이
2 — 확장
