PTX12008 섀시

PTX12008 섀시의 구성 요소에 대해 알아보십시오.

PTX12008 섀시는 라우터의 모든 구성 요소를 수용하는 견고한 판금 구조입니다.

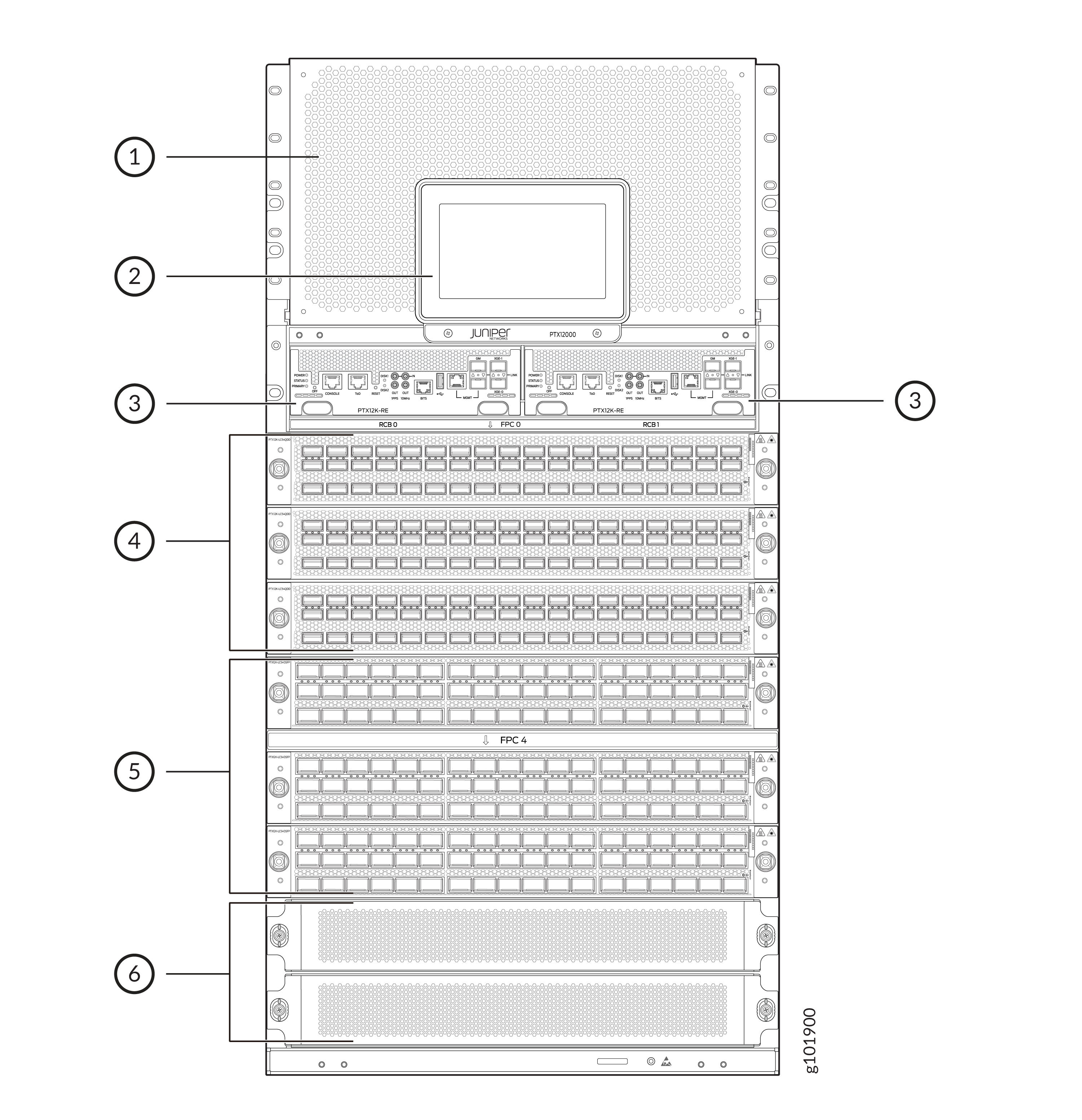

PTX12008 전면 패널(프리미엄 구성)

1 — 파워 셸프	4 — FPC(Flexible PIC Concentrator) 슬롯 0–2(위에서 아래로 번호가 매겨짐)
2 — 상태 패널	5 — FPC 슬롯 3–5(위에서 아래로 번호가 매겨짐)
3 — 라우팅 및 컨트롤 보드(RCB)	6 — FPC 슬롯 6 및 7(위에서 아래로 번호가 매겨짐)

PTX12008 후면 패널

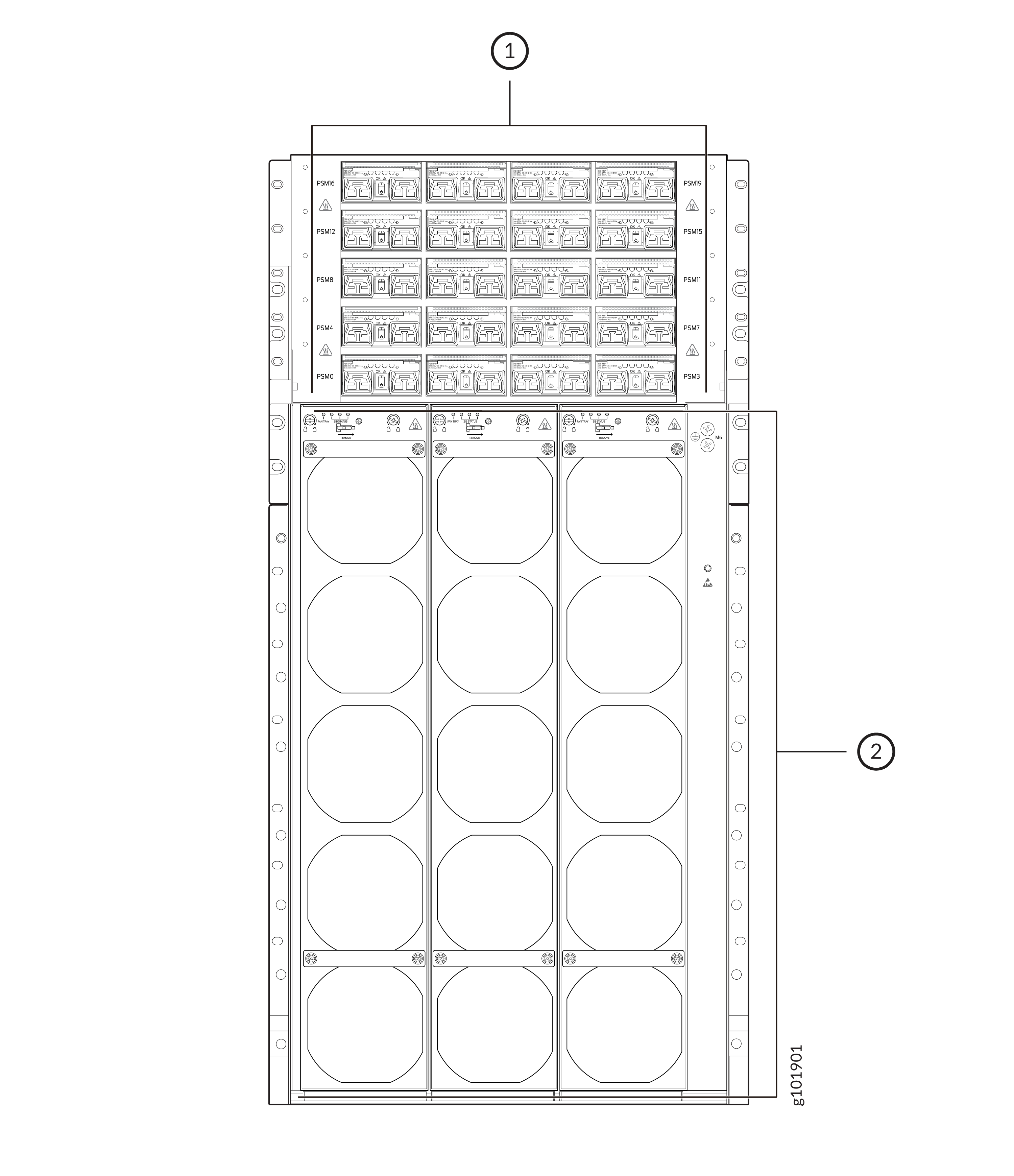

그림 1: PTX12008 후면 패널(AC/HVAC/HVDC PSM이 설치된 경우) Front view technical diagram of a rack-mounted server showing labeled components. Top section contains multiple smaller modules labeled PSM1 and PSM2, likely power supply units. Bottom section has larger compartments for storage drives or hardware components.

Front view technical diagram of a rack-mounted server showing labeled components. Top section contains multiple smaller modules labeled PSM1 and PSM2, likely power supply units. Bottom section has larger compartments for storage drives or hardware components.

—

0-19로 번호가 매겨진 AC/HVAC/HVDC 전원 공급 모듈(PSM)(왼쪽에서 오른쪽으로, 아래에서 위로)

—

0-2로 번호가 매겨진 팬 트레이(왼쪽에서 오른쪽으로)

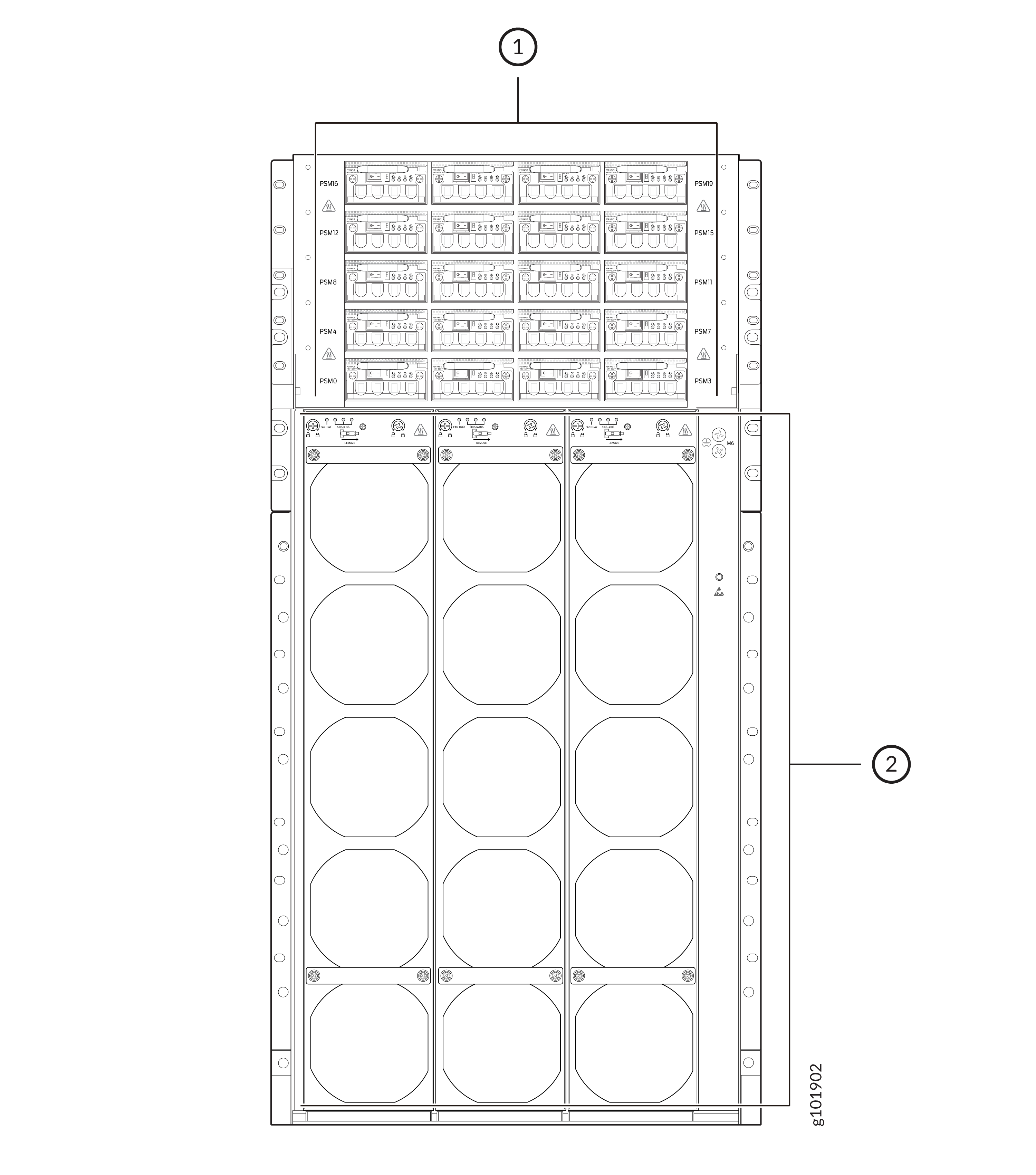

그림 2: PTX12008면 후면 패널(DC PSM이 설치된 경우) Technical diagram of a rack-mounted system with labeled power supply modules in the top section and a grid of circular components for cooling in the bottom section.

Technical diagram of a rack-mounted system with labeled power supply modules in the top section and a grid of circular components for cooling in the bottom section.

—

0-19로 번호가 매겨진 DC PSM(왼쪽에서 오른쪽으로, 아래에서 위로)

—

0-2로 번호가 매겨진 팬 트레이(왼쪽에서 오른쪽으로)

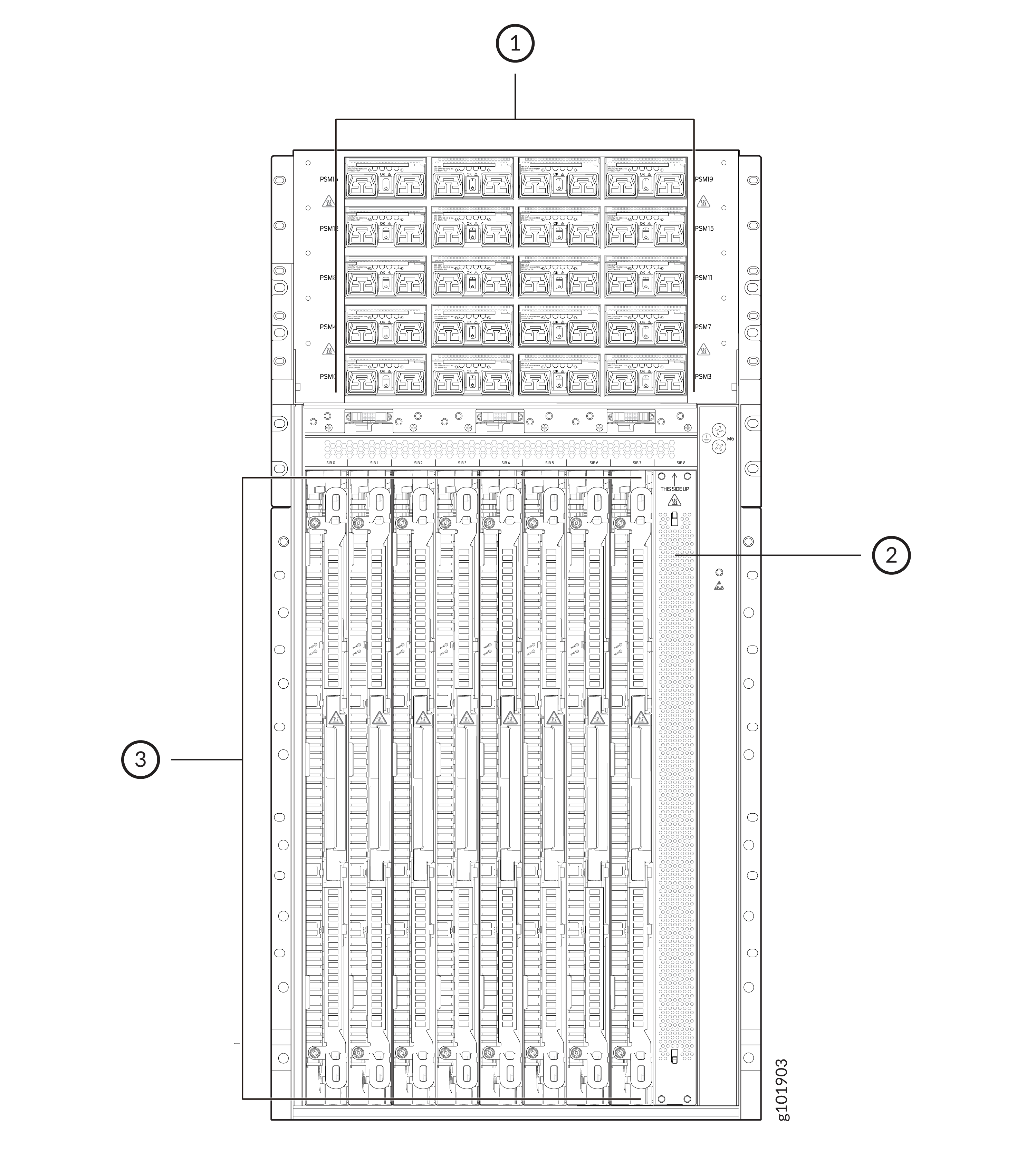

그림 3: 섀시 내부 구성 요소 Chassis Internal Components

1 — 0-19로 번호가 매겨진 PSM(왼쪽에서 오른쪽으로, 아래에서 위로)	3 — SIB
2 — 빈 패널로 덮인 빈 스위치 인터페이스 보드(SIB) 슬롯

PTX12008 물리적 사양

표 1: 물리적 사양
설명	무게	높이	폭	깊이
섀시	124.7kg(275lb)(FRU가 설치되지 않은 상태) 499kg(1100lb)(프리미엄 구성의 최대 중량)	37.5인치 (95.3cm)	18.9인치 (48.01cm)	36.1인치 (91.7cm) 섀시만 43.2인치 (109.7cm) 케이블 관리 시스템 및 전면 도어 포함
3.7킬로와트(kW) AC/HVAC/HVDC PSM	3.1kg(6.8lb)	1.6인치 (4cm)	3.2인치 (8cm)	21인치 (53.3cm)
3KW AC/HVAC/HVDC PSM	3.1kg(6.8lb)	1.6인치 (4cm)	3.2인치 (8cm)	21인치 (53.3cm)
DC PSM	2.3kg(5.1lb)	1.6인치 (4cm)	3.2인치 (8cm)	21인치 (53.3cm)
팬 트레이	8.8kg(19.3lb)	27.55인치 (69.98cm)	5.04인치 (12.8cm)	4.3인치 (10.9 cm) 손잡이 제외 5.5인치 (14cm) 손잡이 포함
RCB	4.5kg(10lb)	2.6인치 (6.5 cm)	8.5인치 (21.7 cm)	19.2인치 (48.7cm)
SIB	11.34kg(25lb)	24.6인치 (62.5 cm)	1.62인치 (4.2cm)	12.96인치 (32.9 cm)
PTX12K-LC54OSFP FPC	21kg(46lb)	2.8인치 (7cm)	18.8인치 (47.8cm)	19.2인치 (48.87cm)
PTX12K-LC54QDD FPC	21.3kg(47lb)	2.8인치 (7cm)	18.8인치 (47.8cm)	19.2인치 (48.7cm)
PTX12K-RMK 랙 마운트 키트	11.8kg(26lb)	6.22인치 (15.8 cm)	19.69인치 (50cm)	25.67인치 (65.2cm)
PTX12K-RMK-EXT 랙 마운트 키트	27.22kg(60lb)	10.8인치 (27.43cm)	21.2인치 (53.85cm)	43.4인치 (110.24cm)

미드플레인

FPC와 RCB는 섀시 전면에서 미드플레인에 설치됩니다. SIB 및 냉각 시스템 구성 요소는 섀시 후면에서 미드플레인에 연결됩니다.

PTX12008 환경 사양

표 2: 환경 사양
설명	공차
고도	최대 1,829m(6,000피트)까지 성능 저하 없음
상대 습도	정상 작동은 5%에서 90%의 상대 습도 범위에서 비응축으로 보장됩니다.
온도	정상적인 작동은 해수면에서 32°F에서 104°F(해수면에서 0°C에서 40°C)의 온도 범위에서 보장됩니다. 선적 컨테이너의 비작동 보관 온도 범위는 -40°F에서 158°F(-40°C에서 70°C)입니다.
지진	NEBS GR-3160-CORE, Issue 3에 따른 Zone 4 지진 요구 사항을 준수하도록 설계

참고:

라우터는 미국 전기 규정, ANSI/NFPA 70의 조항 110-16, 110-17 및 110-18에 따라 전용 장비실 및 장비실과 같은 제한된 액세스 구역에만 설치하십시오.

현관문

PTX12008는 현관문을 지지합니다. 전면 도어는 광섬유 케이블을 보호하고 전자기 간섭(EMI)으로부터 추가적인 보호 기능을 제공합니다.

FPC 케이블 관리 시스템

PTX12008는 옵션 장비로 FPC 케이블 관리 시스템을 지원합니다. 케이블 관리 시스템을 사용하여 FPC의 포트에 연결된 케이블을 구성, 고정 및 라우팅할 수 있습니다. 케이블 관리 시스템은 케이블이 스트레스 포인트를 제거하거나 개발하는 것을 방지하고 케이블이 섀시의 공기 흡입구를 막지 않도록 하는 데 도움이 됩니다.

전원 케이블 관리 시스템

PTX12008는 전원 케이블 관리 시스템을 옵션 장비로 지원합니다. 케이블 관리 시스템을 사용하여 PSM에 연결된 전원 케이블을 구성, 고정 및 라우팅할 수 있습니다. 케이블 관리 시스템은 케이블이 스트레스 포인트를 제거하거나 개발하는 것을 방지하고 케이블이 섀시의 공기 흡입구를 막지 않도록 하는 데 도움이 됩니다.
