MX2008 고전압 유니버설(HVAC/HVDC) 전원 시스템
MX2008 고전압 유니버설(HVAC/HVDC) 전원 분배 모듈 설명
MX2008, MX2010 및 MX2020 라우터는 동일한 전원 모듈 AC, DC, 240V 중국, 유니버설 PSM 및 PDM을 지원합니다.
고전압 제 2세대 유니버설(HVAC/HVDC) 전원 구성에서 MX2000 라우터는 슬롯 PDM0/Input0 및 PDM1/Input1 (아래에서 위로)의 섀시 후면에 위치한 2개의 고전압 유니버설(MX2K-PDM-HV) PDM을 포함합니다. 비이중화 전원을 위해 시스템당 최소 1개의 PDM(섀시당 2개의 PDM)이 필요합니다. 범용(HVAC/HVDC) PDM은 9개의 전원 공급 모듈(PSM)에 전원 인터페이스를 제공합니다.
2개의 PDM이 라우터에 완벽한 이중화를 제공합니다. 중복 구성에서는 총 18개(9피드 PDM)가 지원됩니다.
서브시스템의 전원 백플레인은 조정된 52 VDC를 해당 서브시스템에서 공급하는 모든 보드에 분배합니다.

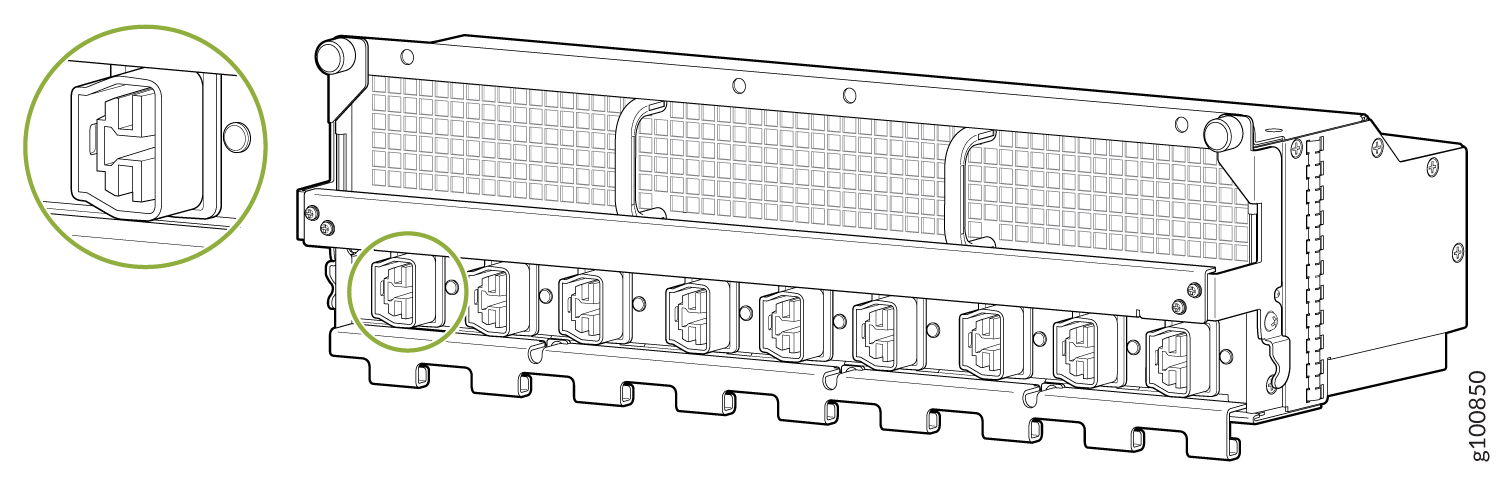

각 고전압 범용(HVAC/HVDC) PDM에는 9개(HVAC/HVDC) 입력이 있습니다( 그림 1 참조).
참조

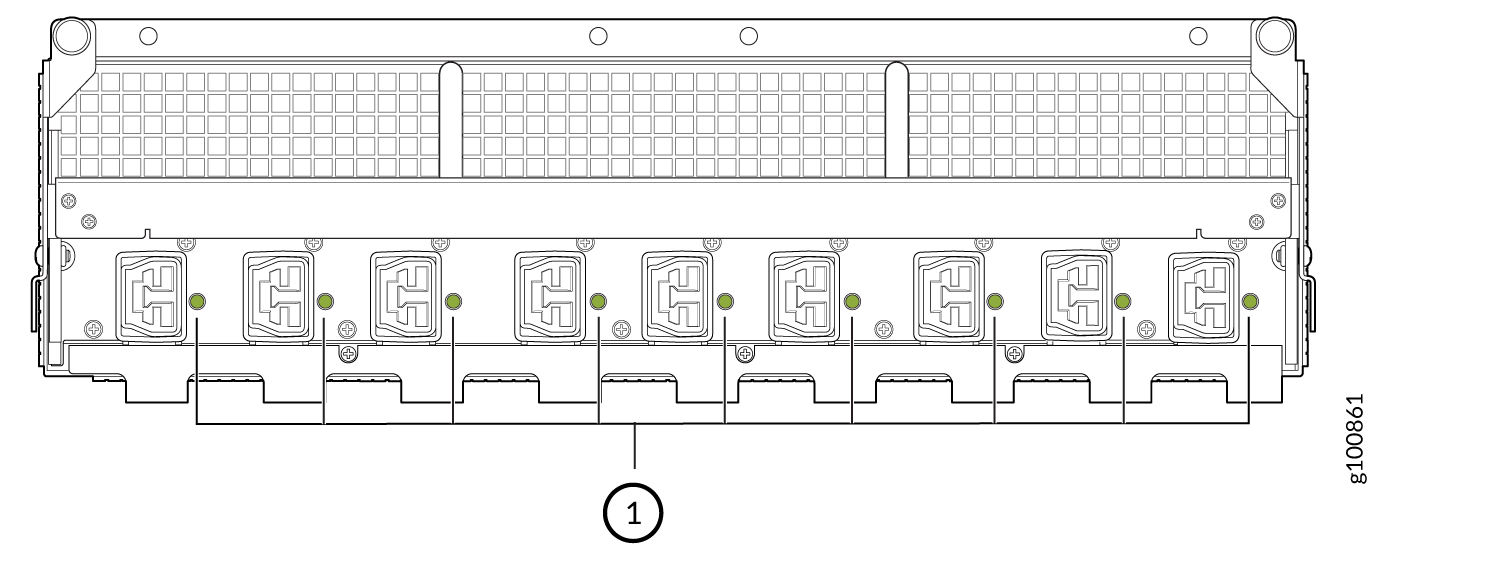

MX2008 고전압 유니버설(HVAC/HVDC) 전원 분배 모듈 LED
각 범용 PDM 페이스플레이트에는 9개의 입력 전원 피드 각각에 대해 하나의 LED가 포함되어 있어 각 피드의 극성 연결이 정확하거나 잘못되었음을 나타냅니다. 표 1 및 그림 2 고전압 유니버설(HVAC/HVDC) PDM LED를 참조하십시오.
|
1 개
—
발광 다이오드 |
색 |
상태 |
묘사 |
|---|---|---|
녹색 |
에 |
포지티브 및 네거티브 입력 피드가 연결됩니다. PDM이 정상적으로 작동하고 있습니다. |
–
|
끄기 |
포지티브 입력 피드가 연결되지 않았거나 존재하지 않습니다. |
음의 입력 피드가 연결되지 않았거나 존재하지 않습니다. |
참조
MX2008 고전압 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 설명
MX2008, MX2010 및 MX2020 라우터는 동일한 전원 모듈 AC, DC, 240V 중국, 유니버설 PSM 및 PDM을 지원합니다.
MX2008은 범용 HVAC/HVDC 전원 시스템을 지원합니다. HVAC/HVDC 전원 시스템은 9개의 피드로 작동합니다. MX2010에 전력을 완전히 공급하려면 총 9개의 피드가 필요합니다. 피드 중복을 제공하려면 또 다른 9개의 피드가 필요합니다(총 18개의 피드 HVAC/HVDC 전원 구성에서 라우터는 PSM0 에서 PSM8까지(왼쪽에서 오른쪽으로) 슬롯의 섀시 후면에 위치한 최대 9개의 HVAC/HVDC PSM을 포함합니다. 슬롯 PSM0 에서 PSM8 까지의 HVAC/HVDC PSM은 슬롯 0 에서 9까지의 MPC, 슬롯 0 과 1의 CB-RE, 슬롯 0 에서 7까지의 SFB, 팬 트레이 0, 1, 2 및 3을 포함한 모든 라우터 구성 요소에 전력을 공급합니다.
유니버설(HVAC/HVDC) 입력 전원용으로 구성된 MX2008 시스템은 유니버설 PDM 및 PSM만 사용해야 합니다. AC, DC, 240V 중국 및 유니버설 PSM(PDM)을 단일 시스템 내에서 혼합해서는 안 됩니다.
최대 9개의 PSM을 병렬로 연결하여 필요에 따라 MPC 전반에서 사용 가능한 시스템 전력을 늘리고 이중화를 제공할 수 있습니다. 그림 3 은 유니버설 PSM을 보여줍니다.
HVAC/HVDC 전원 시스템은 피드 이중화입니다. 각 유니버설 PSM은 피드 중복을 제공하는 데 사용되는 서로 다른 소스의 두 개의 개별 피드에 연결할 수 있습니다. PSM에는 출력에서 병렬로 연결된 두 개의 독립적인 파워 트레인이 있으며 각 입력은 자체 피드에 연결됩니다. 전력은 항상 두 피드에서 모두 공급됩니다. 전원 시스템당 각각 9개의 피드를 전달할 수 있는 2개의 PDM이 있습니다. 각 파워 케이지의 하단 PDM은 케이지에 설치된 모든 PSM의 INP0 에 전원을 공급하고, 각 파워 케이지의 상단 PDM은 케이지에 설치된 모든 PSM의 INP1 에 전원을 공급한다. PDM에 대한 피드 연결은 계층화 수준에 따라 표준 TIA-942 "Telecommunications Infrastructure Standard for Data"에 따라 수행해야 합니다. PSM의 기본 입력은 이중 중복 피드인 INP0 및 INP1입니다. 두 피드 모두 작동 중에 활성화되며 항상 전류를 전달합니다. 전면 패널에서 액세스할 수 있는 두 개의 이중 위치 DIP 스위치는 각 입력 INP0 또는 INP1 이 연결될 것으로 예상되는지 여부를 나타냅니다. 입력 모드 DIP 스위치를 켜짐 또는 꺼짐 위치로 설정하여 전원 공급 장치 피드를 결정합니다( 표 2 및 그림 4 참조). 또한 PSM 실패는 크래프트 인터페이스에서 알람 LED를 트리거합니다. 각 PDM에는 피드가 활성 상태인지 또는 피드가 제대로 연결되었는지 여부를 나타내는 피드당 LED가 있습니다. MX2008 고전압 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 설명을 참조하십시오.
스위치 위치 왼쪽(입력 0) |
스위치 위치 중간(입력 1) |
입력 소스 |
|---|---|---|
끄기 |
끄기 |
아무도 연결되지 않을 것으로 예상됩니다. |
에 |
끄기 |
입력(0)만 연결될 것으로 예상됩니다. |
끄기 |
에 |
input( 1)만 연결될 것으로 예상됩니다. |
에 |
에 |
입력 0 과 입력 1 이 모두 연결될 것으로 예상됩니다. |
에서 입력 피드 선택

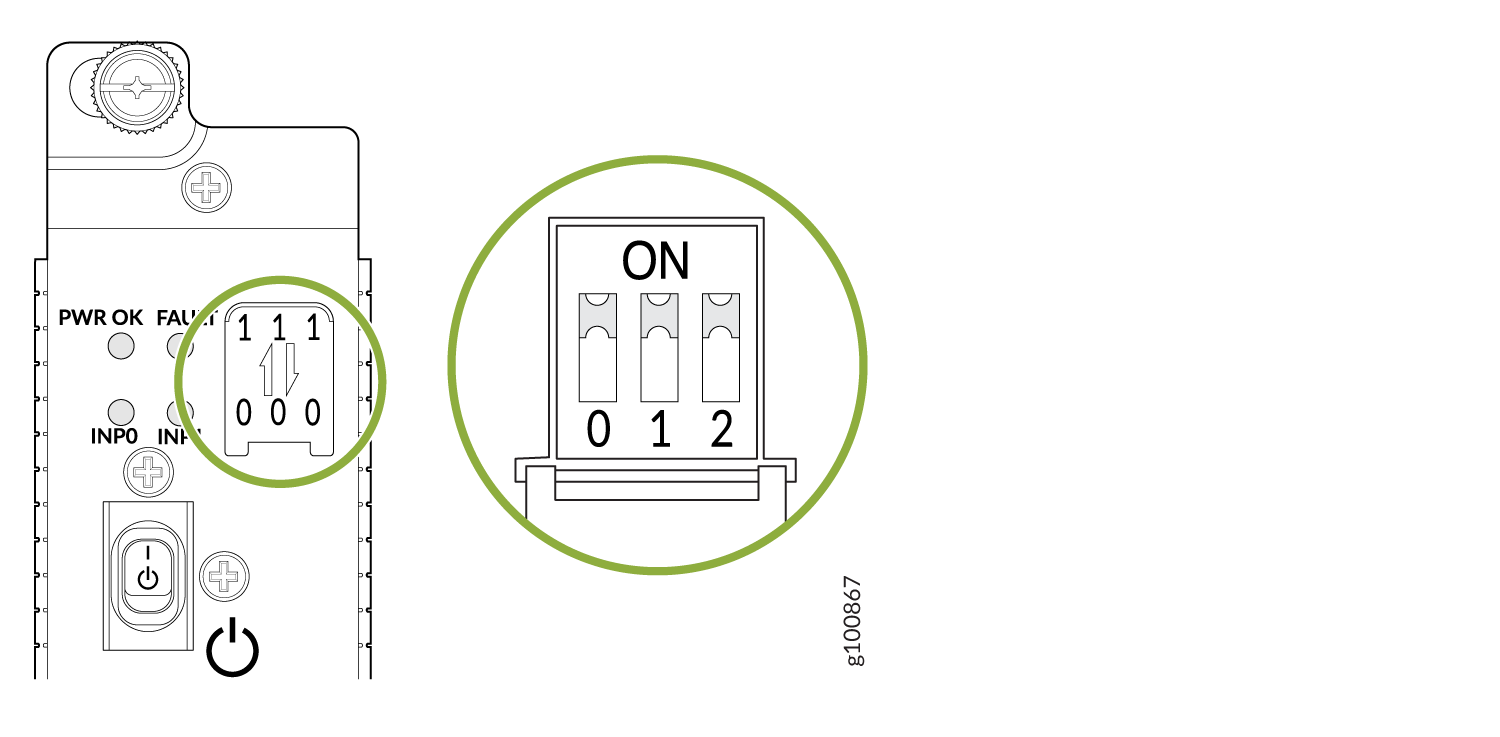

범용 HVAC/HVDC PSM에는 전면 패널에서 액세스할 수 있는 DIP 입력 스위치가 하나 더 있습니다( 그림 4 참조). 이 스위치는 시스템이 정격 전원 코드가 30A인 범용(MX2K-PDM-HV) PDM을 사용하고 있음을 나타냅니다. 이것은 ON 위치에 있어야 합니다.
위치 오른쪽 전환(입력 2) |
의미 |
에. 그림 4를 참조하십시오. |
PSM은 30A 정격 전원 코드가 있는 범용 HVAC/HVDC PDM을 사용하고 있습니다. |
참조
MX2008 고전압 범용 전원 공급 장치 모듈 LED

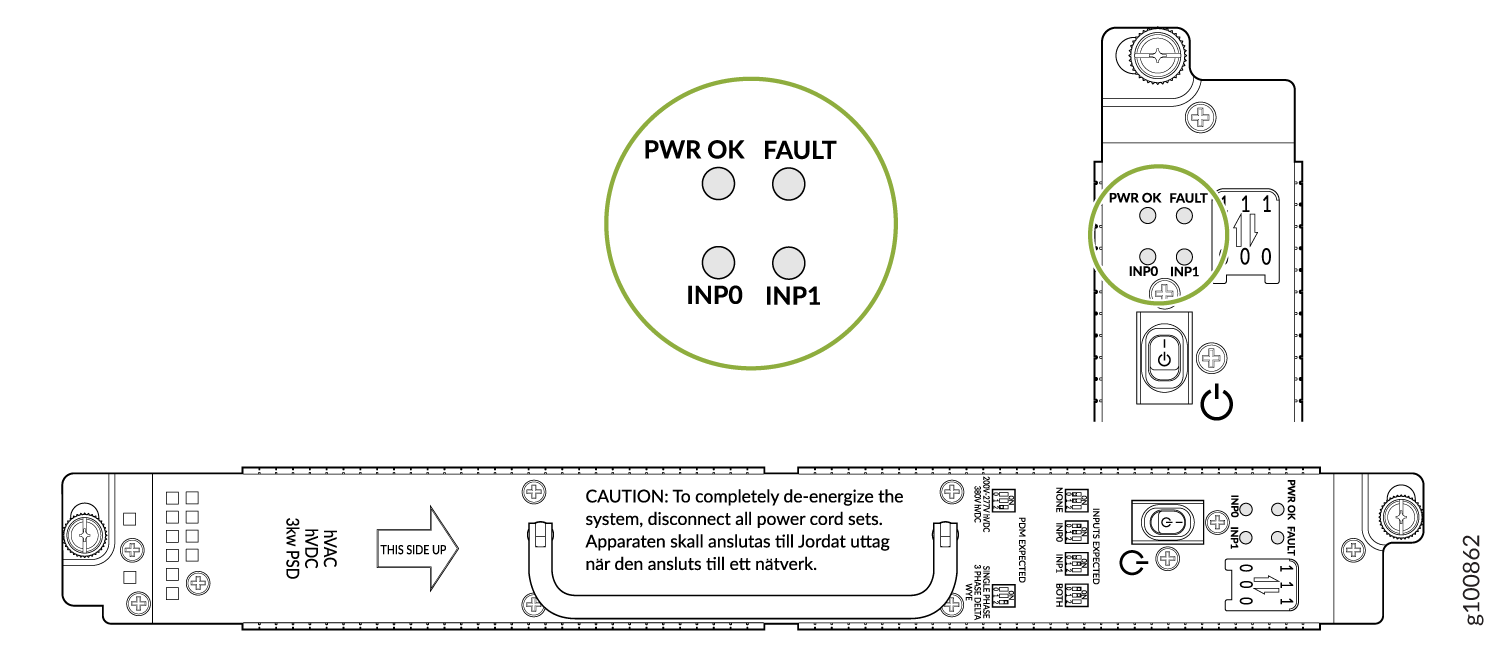

각 고전압 제 2세대 유니버설(HVAC/HVDC) PSM 페이스플레이트에는 4개의 LED가 포함되어 있습니다. 이 LED는 그림 5 와 표 4에 나와 있습니다. 9개의 PSM에 대해 0 에서 8 까지 레이블된 9개의 바이컬러 LED가 크래프트 인터페이스의 중앙에 위치합니다.
PSM의 기본 입력은 이중 중복 피드인 INP0 및 INP1입니다. 두 피드 모두 작동 중에 활성화되며 두 피드 모두 존재할 때 부하 전류를 공유합니다. 또한 PSM 실패는 크래프트 인터페이스에서 알람 LED를 트리거합니다.
INP0 (V) 범위 내의 AC 또는 DC |
범위 내의 INP1(V) AC 또는 DC |
딥 0 |
딥 1 |
PSM 스위치 |
INP0 발광 다이오드 |
INP1 (인피1 ) 발광 다이오드 |
PWR 정상 발광 다이오드 |
결점 발광 다이오드 |
PWR 정상 |
52V 출력 |
5V 출력 |
|---|---|---|---|---|---|---|---|---|---|---|---|
예 |
예 |
1 |
0 |
끄기 |
녹색 |
끄기 |
황색 깜박임 |
끄기 |
끄기 |
끄기 |
끄기 |
예 |
0 |
1 |
0 |
에 |
녹색 |
끄기 |
녹색 |
끄기 |
에 |
에 |
에 |
0 |
예 |
0 |
1 |
끄기 |
끄기 |
녹색 |
황색 깜박임 |
끄기 |
끄기 |
끄기 |
끄기 |
0 |
예 |
1 |
1 |
에 |
끄기 |
녹색 |
녹색 |
끄기 |
에 |
에 |
에 |
예 |
예 |
1 |
1 |
끄기 |
녹색 |
녹색 |
황색 깜박임 |
끄기 |
끄기 |
끄기 |
끄기 |
예 |
예 |
1 |
1 |
에 |
녹색 |
녹색 |
녹색 |
끄기 |
에 |
에 |
에 |
예 |
예 |
0 |
0 |
끄기 |
녹색 |
녹색 |
황색 깜박임 |
끄기 |
끄기 |
끄기 |
끄기 |
예 |
예 |
0 |
0 |
에 |
녹색 |
녹색 |
녹색 |
끄기 |
에 |
에 |
에 |
예 |
0 |
0 |
1 |
끄기 |
녹색 |
끄기 |
황색 깜박임 |
빨강 |
끄기 |
에 |
끄기 |
예 |
0 |
0 |
1 |
에 |
녹색 |
끄기 |
녹색 |
빨강 |
에 |
에 |
에 |
0 |
예 |
1 |
0 |
끄기 |
끄기 |
녹색 |
황색 깜박임 |
빨강 |
끄기 |
에 |
끄기 |
0 |
예 |
1 |
0 |
에 |
끄기 |
녹색 |
녹색 |
빨강 |
에 |
에 |
에 |
참조
MX2008 고전압 제 2세대 유니버설 전원 요구 사항
MX2008, MX2010 및 MX2020 라우터는 동일한 전원 모듈 AC, DC, 240V 중국, 범용 PSM 및 PDM을 지원합니다.
표 5 에는 SFB, RCB, MPC 및 MIC에 대한 FRU 전력 요구 사항이 나와 있습니다. 또한 표 5 에는 다양한 작동 온도에서 MIC 및 옵틱의 MPC 전력 요구 사항이 나와 있습니다.
일반 전력은 특정 온도 및 정상 작동 조건에서의 전력을 나타냅니다.
범용 PDM에는 스위치 선택 항목이 없습니다.
위에서 권장하는 대로 프로비저닝하지 않으려는 경우표 5 의 정보를 사용하여 하드웨어 구성에 대한 전력 소비를 계산할 수 있습니다.
구성 요소 |
모델 번호 |
최대 전력 요구 사항 |
|---|---|---|
| 스위치 패브릭 보드(SFB) | ||
MX2008 SFB2 |
MX2008-SFB2 |
100W(보통) 55°C에서 110W 40°C에서 100W 25°C에서 95W |
| 팬 트레이 | ||
팬 트레이 |
MX2000-팬트레이-S |
1500W(보통) 55°C에서 1700W 40°C에서 1500W 25°C에서 350W |
| 어댑터 카드 | ||
증권 시세 표시기 |
MX2000-LC-어댑터 |
150W |
| 라우팅 컨트롤 보드(RCB) | ||
증권 시세 표시기 |
REMX2008-X8-64G |
100W(보통) 55°C에서 120W 40°C에서 100W 25°C에서 95W |
| MPC | ||
16x10GE MPC(MPC-3D-16XGE-SFPP 참조) |
MPC - 3D - 16XGE-SFPP |
주변 온도 55°C 시 440W |
MPC1 ( MPC1 참조) |
MX-MPC1-3D MX-MPC1E-3D |
165W MIC 및 옵틱 포함:55°C에서 239W 40°C에서 227W 25°C에서 219W |
MPC1 Q ( MPC1 Q 참조 ) |
MX-MPC1-3D-Q MX-MPC1E-3D-Q |
175W MIC 및 옵틱 포함:55°C에서 249W 40°C에서 237W 25°C에서 228W |
MPC2 ( MPC2 참조) |
MX-MPC2-3D MX-MPC2E-3D |
274W MIC 및 옵틱 포함:55°C에서 348W 40°C에서 329W 25°C에서 315W |
MPC2 Q ( MPC2 Q 참조) MPC2 EQ (MPC2 EQ 참조) |
MX-MPC2-3D-Q MX-MPC2-3D-EQ MX-MPC2E-3D-Q MX-MPC2E-3D-EQ |
294W MIC 및 옵틱 포함:55°C에서 368W 40°C에서 347W 25°C에서 333W |
MCP2E P( MPC2E P 참조) |
MX-MPC2E-3D-P |
294W MIC 및 옵틱 포함:55°C에서 368W 40°C에서 347W 25°C에서 333W |
MPC3E( MPC3E 참조) |
MX-MPC3E-3D |
440W MIC 및 옵틱 포함:55°C에서 520W, 40W MIC 2개 40°C에서 420W, LR4 옵틱을 갖춘 CFP MIC 2개 25°C에서 408W, LR4 옵틱이 있는 CFP MIC 2개 |
32x10GE MPC4E( 32x10GE MPC4E 참조) |
MX-MPC4E-3D-32XGE-SFPP |
610W MIC 및 옵틱 포함:55°C에서 610W, 40W MIC 2개 40°C에서 560W, LR4 옵틱이 장착된 CFP MIC 2개 25°C에서 550W, LR4 옵틱이 장착된 CFP MIC 2개 |
2x100GE + 8x10GE MPC4E( 2x100GE + 8x10GE MPC4E 참조) |
MX-MPC4E-2CGE-8XGE |
610W MIC 및 옵틱 포함:55°C에서 610W, 40W MIC 2개 40°C에서 550W, LR4 옵틱이 있는 CFP MIC 2개 25°C에서 530W, LR4 옵틱이 있는 CFP MIC 2개 |
MPC5E-40G10G MPC5EQ-40G10G |
옵틱 포함: 55°C에서 607W 40°C에서 541W 25°C에서 511W |
|
MPC5E-100G10G MPC5EQ-100G10G |
옵틱 포함: 55°C에서 607W 40°C에서 541W 25°C에서 511W |
|
MX2K-MPC6E |
1088W(MIC 및 옵틱 포함) |
|
MPC7E-MRATE |
400W(보통) 55°C에서 545W 40°C에서 465W 25°C에서 440W |
|
| (MIC 제외) |
MX2K-MPC8E |
688W(보통) 55°C에서 805W 40°C에서 720W 25°C에서 690W |
| (MIC 제외) |
MX2K-MPC9E |
838W(보통) 55°C에서 1018W 40°C에서 870W 25°C에서 840W |
| MIC | ||
SFP가 포함된 ATM MIC |
MIC-3D-8OC3-2OC12-ATM |
35W |
기가비트 이더넷 MIC(SFP 포함) |
MIC-3D-20-GE-SFP |
37W |
10기가비트 이더넷 MIC(XFP 포함) |
2포트: MIC-3D-2XGE-XFP 4포트: MIC-3D-4XGE-XFP |
2포트: 29W 4포트: 37W |
10기가비트 이더넷 MIC(SFP+ 포함) |
MIC6-10G |
74W 옵틱 포함:55°C, 40°C, 25°C에서 53W(10G BASE-SR 및 10G BASE-LR 옵틱 포함) 55°C, 40°C, 25°C에서 66W(10G BASE-ER 옵틱 포함) 55°C, 40°C, 25°C에서 74W(10G BASE-ZR 옵틱 포함) |
10기가비트 이더넷 DWDM OTN MIC |
MIC6-10G-OTN |
84W 옵틱 포함:55°C에서 63W(10G BASE-LR OTN 옵틱 포함) 40°C에서 63W(10G BASE-LR OTN 옵틱 포함) 25°C에서 63W(10G BASE-LR OTN 옵틱 포함) |
40기가비트 이더넷 MIC(QSFPP 포함) |
MIC3-3D-2X40GE-QSFPP |
18W |
100기가비트 이더넷 MIC(CFP 포함) |
MIC3-3D-1X100GE-CFP |
40W |
CXP 기능이 포함된 100기가비트 이더넷 MIC |
MIC3-3D-1X100GE-CXP |
20W |
100기가비트 이더넷 MIC(CFP2 포함) |
MIC6-100G-CFP2 |
104W 옵틱 포함:55°C에서 94W(100G BASE-LR4 OTN 옵틱 포함) 40°C에서 86W(100G BASE-LR4 OTN 옵틱 포함) 25°C에서 74W(100G BASE-LR4 OTN 옵틱 포함) |
CXP 기능이 포함된 100기가비트 이더넷 MIC |
MIC6-100G-CXP |
57W CXP SR10 옵틱 포함 55°C에서 49W CXP SR10 옵틱 사용 시 40°C에서 49W CXP SR10 옵틱 포함 25°C에서 49W |
100기가비트 DWDM OTN MIC(CFP2 포함) |
MIC3-100G-고집적 파장 분할 멀티플렉싱(DWDM) |
옵틱 포함: 55°C에서 91W 25°C에서 83W |
SONET/SDH OC3/STM1 다중 속도 MIC |
4포트: MIC-3D-4OC3OC12-1OC48 8포트: MIC-3D-8OC3OC12-4OC48 |
4포트: 55°C에서 24W 40°C에서 22.75W 25°C에서 21.5W 8포트: 55°C에서 29W 40°C에서 27.75W 25°C에서 26.5W |
OC192/STM64 MIC(XFP 포함) |
MIC-3D-1OC192-XFP |
55°C에서 41W 40°C에서 38.5W 25°C에서 36W |
채널화된 SONET/SDH OC3/STM1 다중 속도 MIC |
4포트: MIC-3D-4CHOC3-2CHOC12 8포트: MIC-3D-8CHOC3-4CHOC12 |
4포트: 55°C에서 41W 40°C에서 40W 25°C에서 39W 8포트: 55°C에서 52W 40°C에서 50.5W 25°C에서 49W |
채널화된 OC48/STM16 MIC 및 SFP |
마이크 - 3D - 1CHOC48 |
55°C에서 56.5W 40°C에서 54.5W 25°C에서 53W |
삼중 속도 MIC |
MIC-3D-40GE-TX |
41W |
MIC-MRATE(마이크-MRATE) |
|
|
DS3/E3 MIC |
마이크-3D-8DS3-E3 마이크-3D-8CHDS3-E3-B |
55°C에서 36W 40°C에서 35W 25°C에서 34W |
채널화된 OC3/STM1(다중 속도) 서킷 에뮬레이션 MIC(SFP 포함) |
MIC-3D-4COC3-1COC12-CE |
33.96W |
참조
MX2000 고전압 유니버설 PDM(MX2K-PDM-HV) 전원 코드 사양
표 6 은 범용(HVAC/HVDC) PDM에 적용할 수 있는 AC(20입력 및 16입력) 전원 코드의 사양 및 플러그 표준을 제공합니다.
스페어 주니퍼 모델 번호 |
로캘 |
코드 세트 등급 |
커넥터 |
|---|---|---|---|
CBL-JNP-SG4-C20 |
북아메리카 AC 전원 코드 |
20A, 250VAC |
C20에서 Anderson 3-5958p4로 |
| CBL-JNP-SG4-JPL |
일본 AC 전원 코드 |
20A, 250VAC |
SAF-D-Grid 400 - NEMAL6-20 |
| CBL-JNP-SG4-C20-채널 |
전세계 AC 전원 코드 |
16A, 250VAC | IEC 60320 C20에 따른 SAF-D-GRID 400 |
표 7 은 범용(HVAC/HVDC) PDM에 적용되는 각 국가 또는 지역에 대해 제공된 30-A 전원 코드의 사양 및 커넥터를 제공합니다.
스페어 주니퍼 모델 번호 |
로캘 |
코드 세트 등급 |
커넥터 |
|---|---|---|---|
CBL-PWR2-베어 그림 6을 참조하십시오. |
북아메리카 HVAC/HVDC 전원 코드 |
30A, 400VAC |
Anderson/베어 와이어에 직선 |
CBL-PWR-SG4 시리즈 |
북아메리카 HVAC/HVDC 전원 코드 |
30-A, 400VAC |
SAF-D-GRID 400 스트레이트 |
CBL-PWR2-L6-30피 그림 7을 참조하십시오. |
북아메리카 AC 전원 코드 |
30A, 400VAC |
Anderson/L6-30P까지 직선 |
CBL-PWR2-332P6W-RA〈블랙〉 |
유럽 대륙 AC 전원 코드 |
30-A 250VAC |
Anderson/IEC 332P6에 따른 직각 |
CBL-PWR2-332P6W |
유럽 대륙 AC 전원 코드 |
30-A 250VAC |
Anderson/IEC 332P6에 따른 직각 |
CBL-PWR-SG4-RA |
미국 HVAC/HVDC 전원 코드 |
30-A, 400VAC |
SAF-D-GRID 400 직각(LH) |
CBL-PWR2-L6-30P-RA |
북아메리카 AC 전원 코드 |
30A, 250VAC |
Anderson/직각 - L6-30P |
CBL-PWR2-330P6W-RA 그림 8. |
유럽 대륙 AC 전원 코드 |
30A, 250VAC |
Anderson/IEC 330P6에 따른 직각 |
CBL-PWR2-330P6W |
북아메리카 AC 전원 코드 |
30A, 250VAC |
Anderson/IEC 330P6에 따른 직각 |

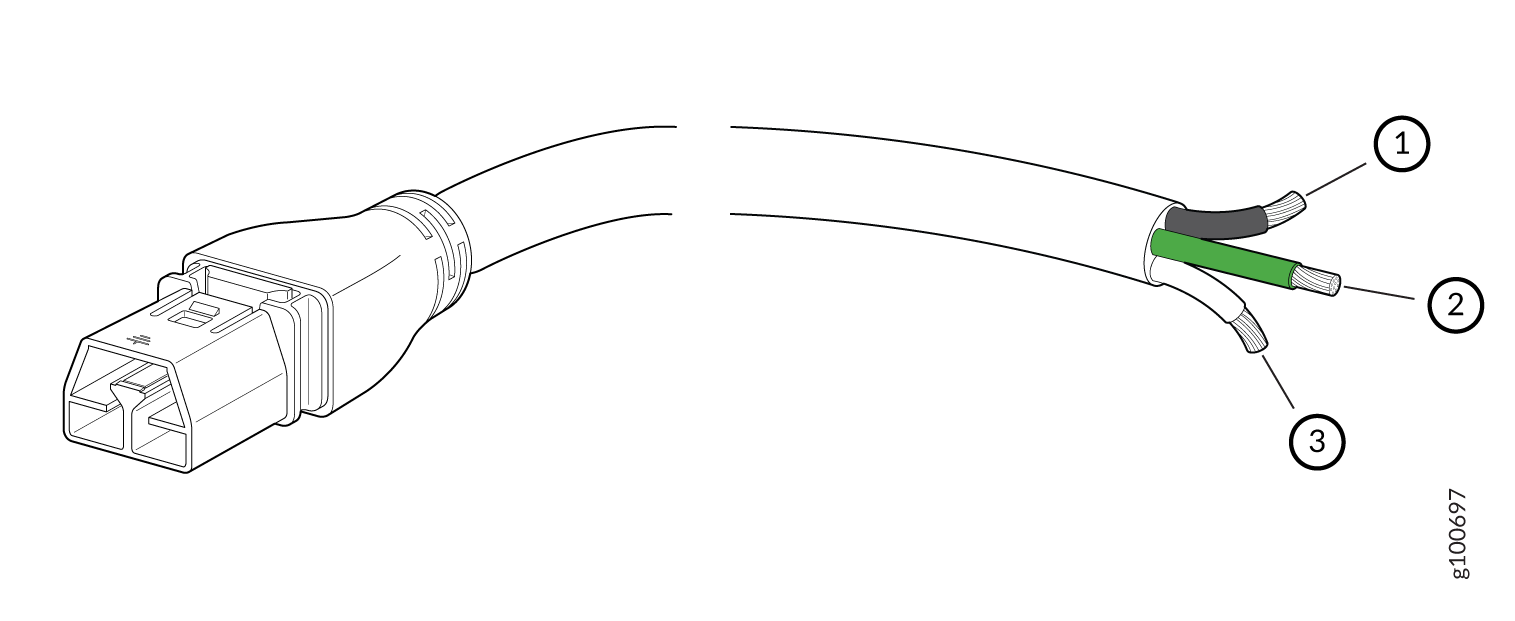

HVAC/HVDC 전원 코드의 경우 케이블의 한쪽 끝에는 SAF-D-Grid 400 커넥터가 있고 케이블의 다른 쪽 끝은 노출된 와이어입니다. 그림 6 및 표 7을 참조하십시오. 이 케이블은 별도로 주문할 수 있으며 MX2K-PDM-HV 주문과 함께 자동으로 배송되지 않습니다. 노출된 와이어 케이블 및 커넥터의 예가 그림 6에 나와 있습니다.

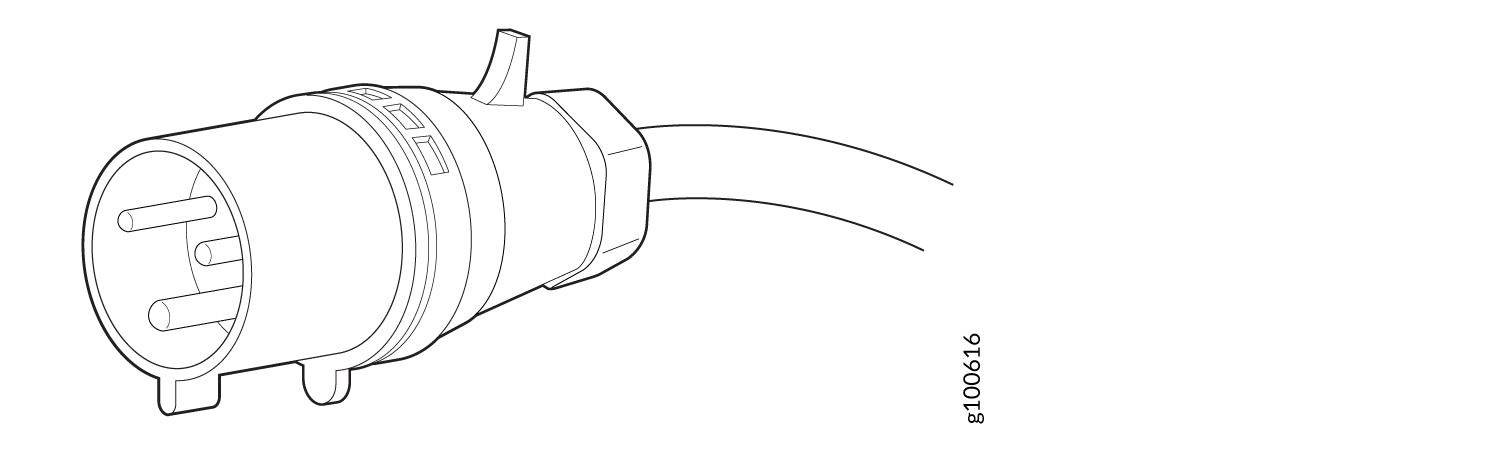

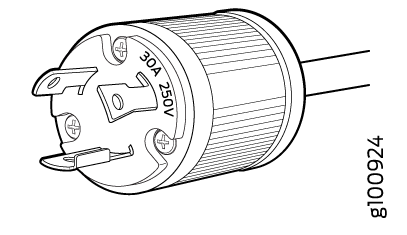

AC 시스템 연결을 위해 주니퍼는 NEMA 30-A 커넥터(그림 7) 또는 IEC 330P6W 커넥터(그림 8)가 있는 케이블을 제공합니다.
가 있는 베어 케이블
|
1 개
—
검은색 와이어 - 양극(+) |
3 개
—
흰색 와이어–네거티브 |
|
2 개
—
녹색 와이어-접지 |
라우터의 AC 전원 코드는 라우터에만 사용되며 다른 용도로는 사용할 수 없습니다.
일본어 번역: 부속의 전원 케이블은 본 제품 전용입니다. 케이블을 다른 제품에 사용하지 마십시오.
북미에서 AC 전원 코드는 NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52 및 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수하기 위해 길이가 4.5m(약 14.75피트)를 초과해서는 안 됩니다. 규정을 준수하는 AC 전원 코드를 주문할 수 있습니다.
라우터가 제한된 액세스 위치에 설치됩니다. 전원 공급 장치 코드의 접지 핀 외에도 섀시에 제공되는 별도의 보호 접지 단자(미터법 [–M6] 및 영어 [–1/4-20] 나사 접지 러그)가 있습니다. 이 별도의 보호 접지 단자는 접지에 영구적으로 연결해야 합니다.
전원 코드와 케이블이 장치 구성 요소에 대한 액세스를 차단하거나 사람들이 그 위를 여행할 수 있는 드레이프를 차단해서는 안 됩니다.
MX2000 라우터 고전압 유니버설(HVAC/HVDC) 전원 서브시스템 전기 사양
표 8 에는 고전압 2세대 범용 전력 서브시스템 전기 사양이 나와 있습니다.
항목 |
사양 |
|---|---|
최대 입력 전류 정격 입력 전압 @ 190VDC 또는 180VAC |
최대 입력 전류 30A(3000W의 경우) |
최대 출력 전력 |
3400W(듀얼 피드) 및 3000W(단일 피드) @ 57.7A |
중복성 |
N+1 PSM N+N 피드 이중화 |
DC 입력 전압 |
190 VDC - 410 VDC |
DC 공칭 입력 전류 @ 380VDC IN |
10 A (단일 피드의 경우 3000 W) |
최대 출력 @ 52 VDC (상부 및 하부 케이지) |
3400 W (듀얼 피드) 및 3000 W (단일 피드) |
DC 대기 출력 @ 5VDC |
30W |
AC 입력 전압 |
작동 범위: 180-305VAC |
최대 AC 피드 PSM 입력 전력 |
단일 입력의 경우 3365 W, 듀얼 입력 구성의 각 입력에 대해 1910 W. |
AC 입력 라인 주파수 |
47-63Hz(+/-3Hz) |
AC 시스템 정격 전류 |
19A(단일 입력) @ 180VAC 입력 전압, 이중 입력 구성의 각 입력에 대해 11A. |
능률
메모:
이 값은 최대 로드입니다. |
최대 부하에서 91% |
참조
MX2000 라우터의 고전압 유니버설(HVAC/HVDC) 전원 회로 차단기 요구 사항
모든 전원 공급 장치의 회로 차단기 보호는 시스템 설치 국가의 NEC(National Electrical Code) 또는 이 문서에 지정된 전원 공급 장치의 최대 인출 전류를 기반으로 하는 유사한 지역 표준에 따라 설계되어야 합니다.
각 고전압 유니버설(HVAC/HVDC) PSM에는 이중 피드가 있습니다. 입력 AC 또는 DC 리셉터클 입구는 PDM의 전면 패널에 위치합니다.
각 전원 코드 피드에는 전용 회로 차단기가 있어야 합니다. 회로 차단기 보호의 크기는 시스템 설치 국가의 NEC(National Electrical Code) 또는 이 문서에 지정된 전원 공급 장치의 최대 인출 전류를 기반으로 하는 유사한 지역 표준에 따라 설계할 것을 권장합니다.
NEC에 따라 정격 전류의 최소 2% 정격인 125극 회로 차단기를 사용하거나 지역 규정으로 사용하십시오. 건물 회로 차단기에 의한 1차 과전류 보호. 이 차단기는 ANSI/NFPA 70인 NEC에 따라 과전류, 단락 및 접지 오류로부터 보호해야 합니다.
