MX2008 냉각 시스템 구성 요소 유지 관리

MX2008 에어 필터 교체

참고:

MX2008, MX2010 및 MX2020 라우터는 동일한 팬 모듈을 지원합니다.

MX2008 에어 필터 제거

주의:

에어 필터가 제자리에 있지 않은 상태에서 라우터를 몇 분 이상 실행하지 마십시오.
주의:

교체 중을 제외하고 라우터가 작동하는 동안 항상 에어 필터를 제자리에 유지하십시오. 팬은 매우 강력하기 때문에 여과되지 않은 공기 흡입구를 통해 작은 전선 또는 기타 재료를 라우터로 끌어들일 수 있습니다. 이로 인해 라우터 구성 요소가 손상될 수 있습니다.

에어 필터를 제거하려면:

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  2. 팬 트레이와 공기 필터 액세스 도어의 양쪽에 있는 조임 나사 2개를 풉니다.
    참고:

    에어 필터에 접근하기 위해 DC 케이블 관리자에서 케이블을 제거할 필요는 없습니다.
    주의:

    에어 필터가 제자리에 있지 않은 상태에서 라우터를 2분 이상 작동하지 마십시오.
  3. 에어 필터의 손잡이를 잡고 에어 필터를 섀시에서 똑바로 당겨 꺼냅니다.
    참고:

    에어 필터에는 손잡이가 내장되어 있습니다.
  4. 그림 1과 같이 공기 필터를 섀시 밖으로 밀어냅니다.

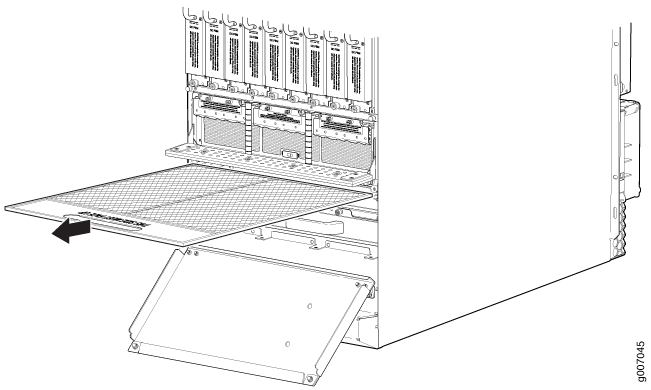

    그림 1: 섀시 Removing the Air Filter from the Chassis 에서 에어 필터 분리

PSM 에어 필터를 제거하려면:

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.

  2. 에어 필터의 양쪽에 있는 조임 나사 2개를 풀고 섀시에서 약간 당겨 빼냅니다.

    주의:

    에어 필터가 제자리에 있지 않은 상태에서 라우터를 2분 이상 작동하지 마십시오.

  3. PSM 에어 필터를 잡고 에어 필터를 섀시에서 똑바로 꺼냅니다.

  4. 그림 2와 같이 공기 필터를 섀시 밖으로 밀어냅니다.

    참고:

    AC 기반 MX2008 라우터에는 동일한 에어 필터가 있습니다.

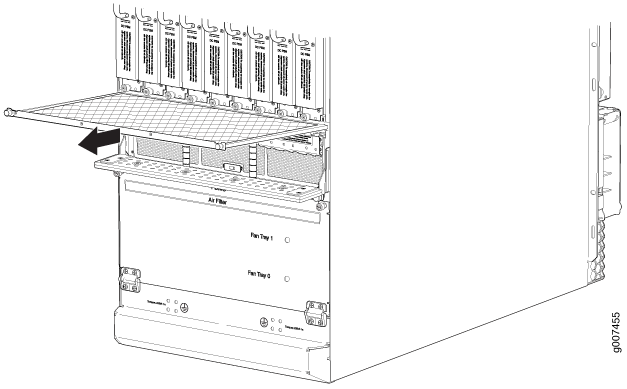

    그림 2: 섀시 Removing the PSM Air Filter from the Chassis 에서 PSM 에어 필터 분리

    PSM 에어 필터를 제거하려면—DC PDM(240V 중국) 또는 유니버설 HVAC/HVDC PDM이 설치된 섀시용 MX2000-FLTR-PWR:

    1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.

    2. 기계식 인터록 브래킷에서 나사를 제거하여 제거합니다. 그림 3 및 그림 4 를 참조하십시오.

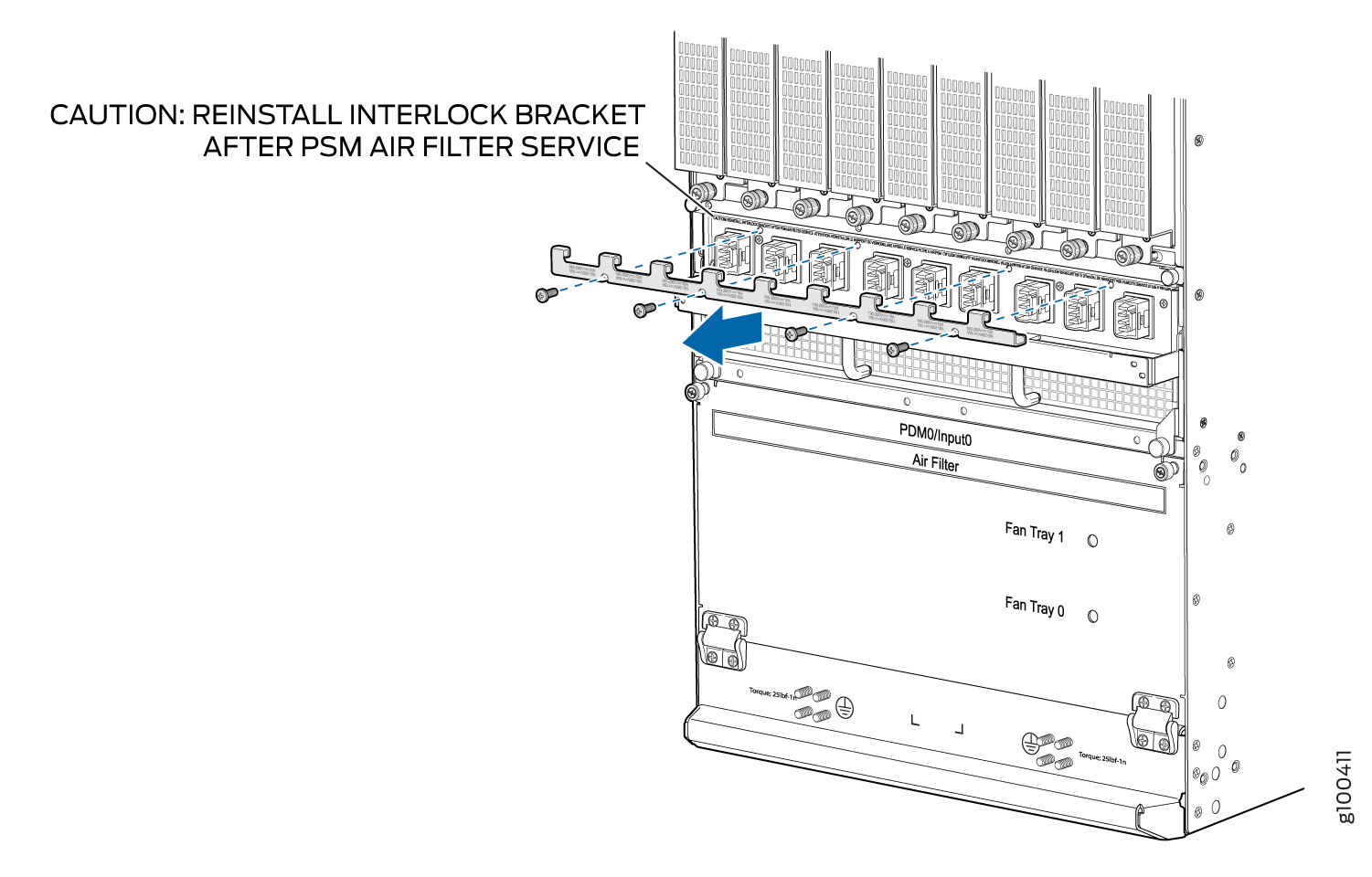

      그림 3: PDM Removing the bracket from the PDM 에서 브래킷 분리
      그림 4: 범용(HVAC/HVDC) PDM Removing the Bracket from the Universal (HVAC/HVDC) PDM 에서 브래킷 분리

    3. 에어 필터의 양쪽에 있는 조임 나사 2개를 풀고 섀시에서 약간 당겨 빼냅니다.

      주의:

      에어 필터가 제자리에 있지 않은 상태에서 라우터를 2분 이상 작동하지 마십시오.

    4. PSM 에어 필터를 잡고 에어 필터를 섀시에서 똑바로 꺼냅니다.

    5. 그림 5 및 그림 6과 같이 공기 필터를 섀시 밖으로 밀어냅니다.

      그림 5: 섀시 Removing the PSM Air Filter from the Chassis 에서 PSM 에어 필터 분리

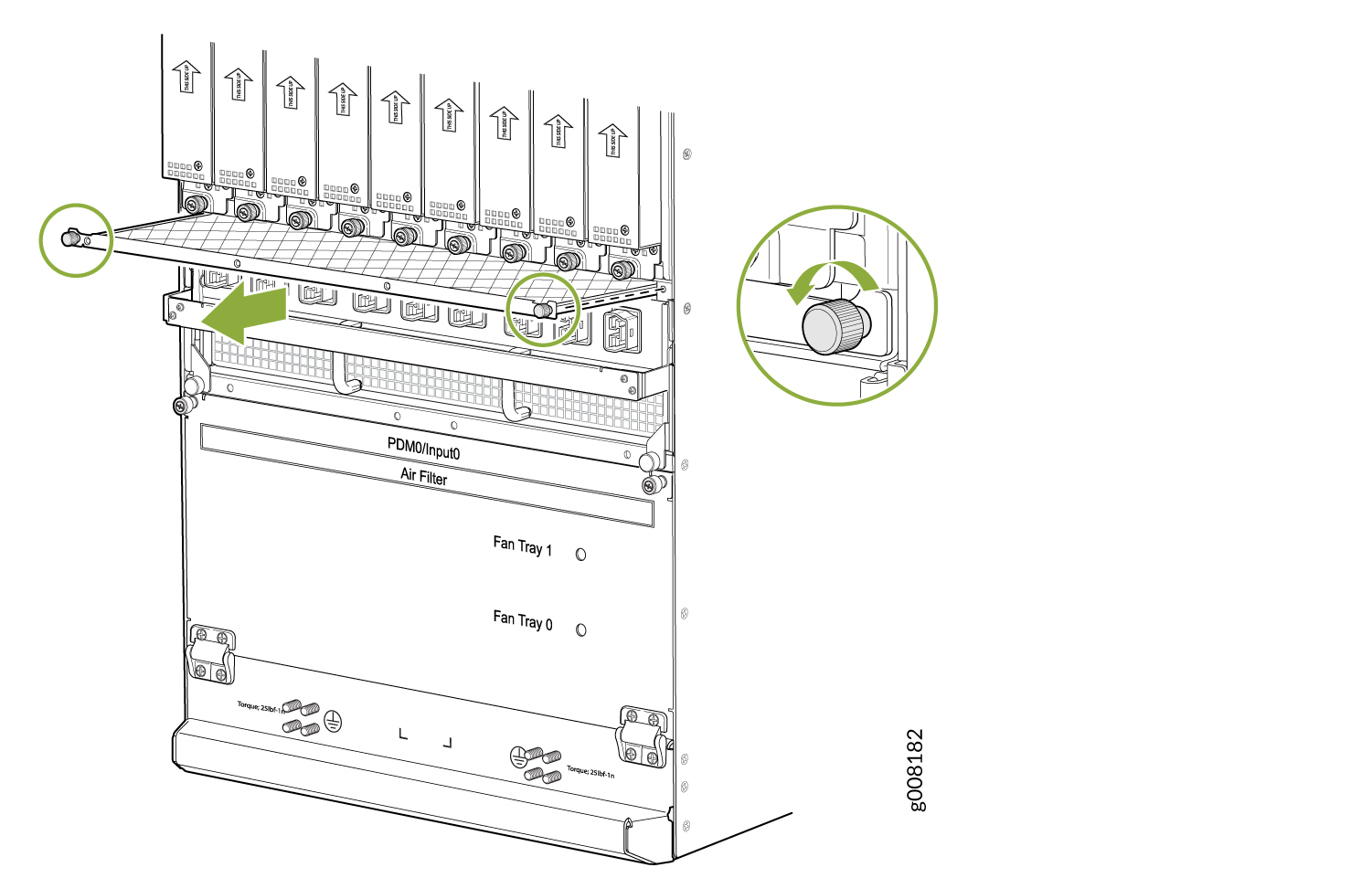

      그림 6: 섀시에서 PSM(범용 HVAC/HVDC용) 에어 필터 제거 Removing the PSM (for the Universal HVAC/HVDC) Air Filter from the Chassis

    6. 필터를 제거한 후 기계식 인터록 브래킷을 다시 설치해야 합니다. 기계식 인터록 브래킷에 나사를 고정합니다.

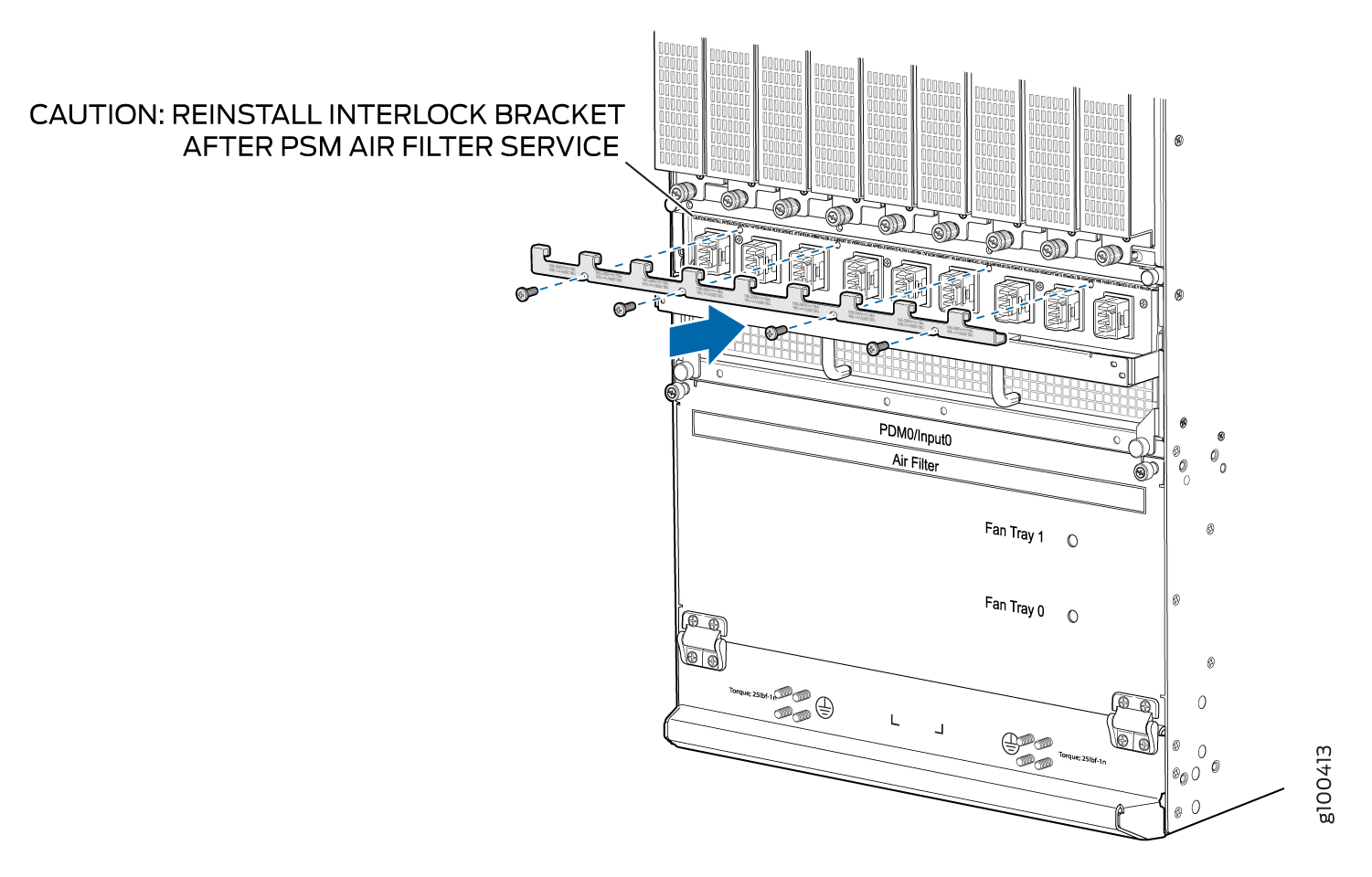

      그림 7: 기계식 인터록 브래킷 Installing the Mechanical Interlock Bracket 설치

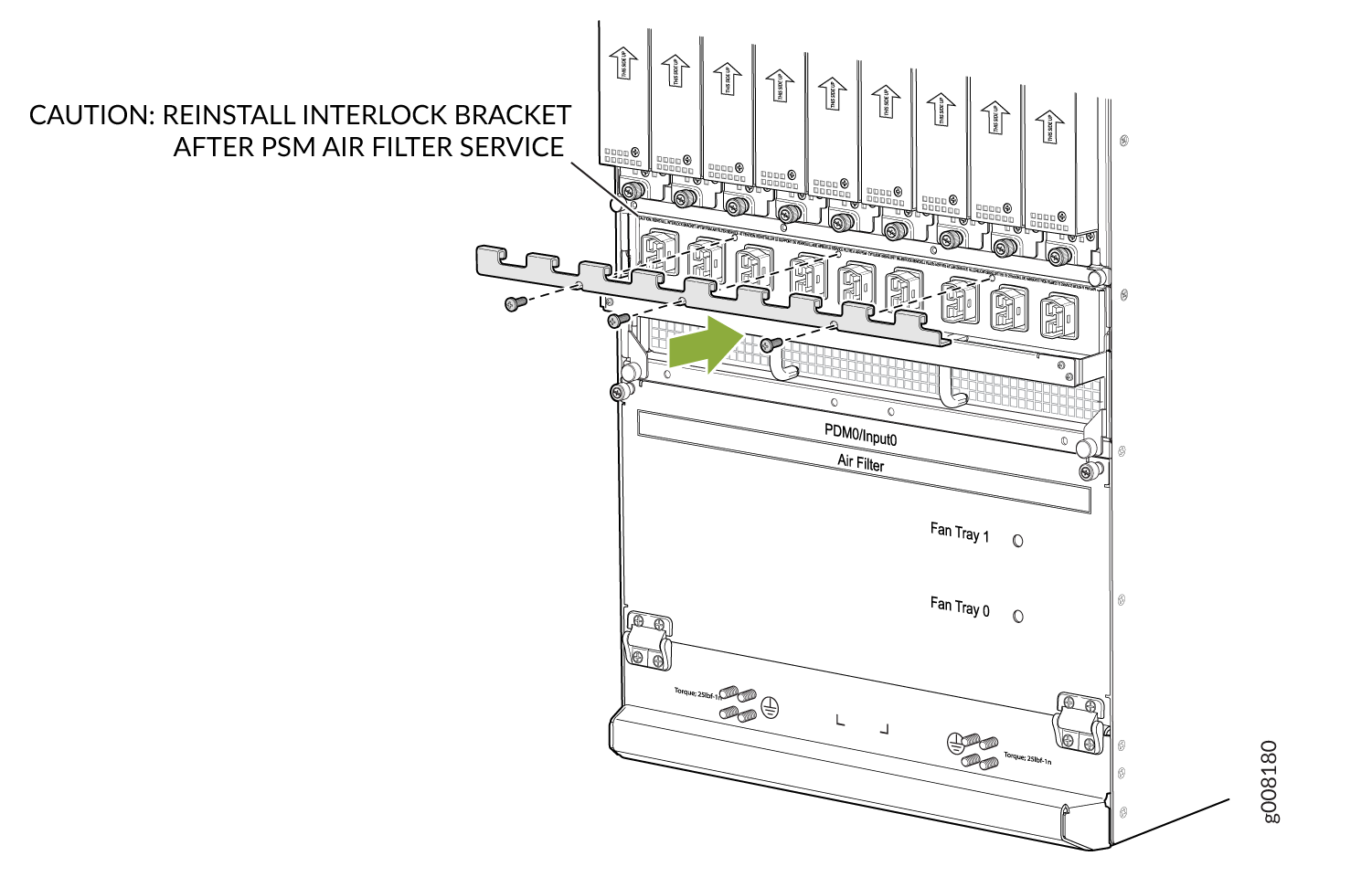

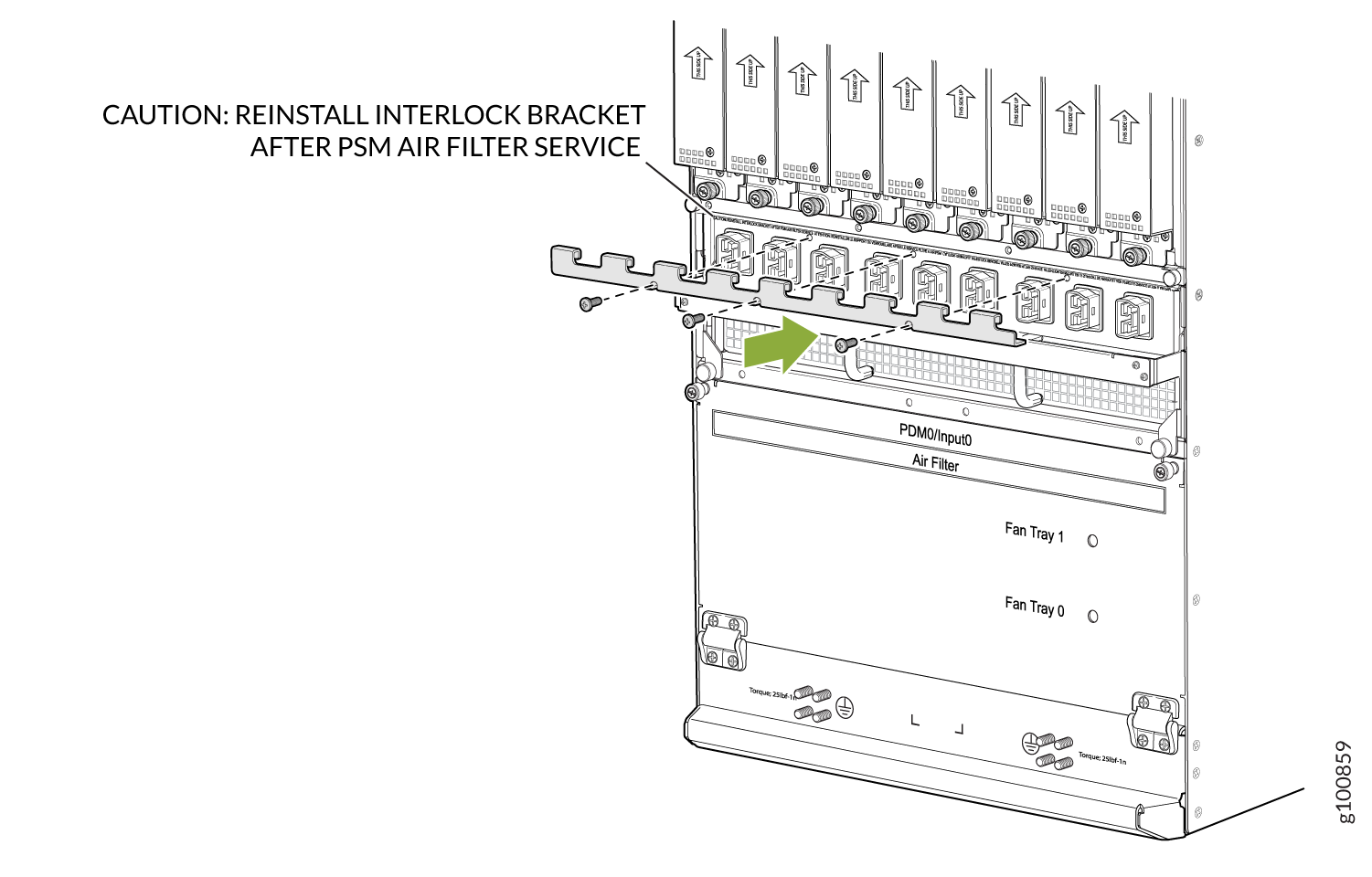

      그림 8: 기계식 인터록 브래킷 설치(범용 HVAC/HVDC PSM 설치) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)

MX2008 에어 필터 설치

에어 필터를 설치하려면:

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  2. 에어 필터가 오른쪽이 위로 향하도록 하십시오.
  3. 섀시 하단에 있는 팬 트레이와 에어 필터 액세스 도어를 엽니다.
  4. 에어 필터의 손잡이를 잡고 멈출 때까지 섀시에 삽입합니다( 그림 9 참조).
  5. 액세스 도어를 닫고 두 개의 조임 나사를 조여 고정합니다.
  6. 케이블 관리자를 제자리로 내리고 케이블 관리자에서 케이블을 재배열합니다.
그림 9: 에어 필터 Installing the Air Filter 설치

PSM 에어 필터를 설치하려면:

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.

  2. 에어 필터가 오른쪽이 위로 향하도록 하십시오.

  3. PSM 에어 필터를 잡고 멈출 때까지 섀시에 삽입합니다( 그림 10 참조).

  4. 두 개의 조임 나사를 조여 고정합니다.

    참고:

    AC 기반 MX2008 라우터에는 동일한 에어 필터가 있습니다.

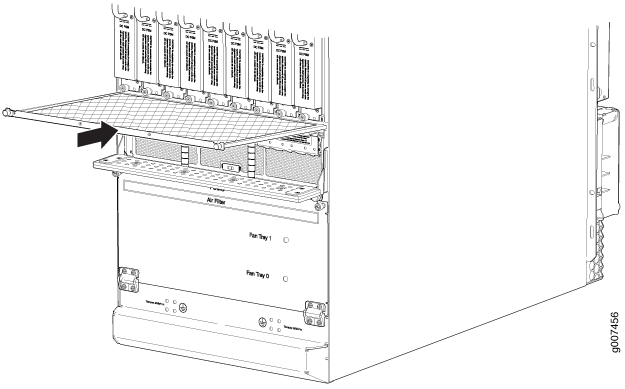

그림 10: PSM 에어 필터 Installing the PSM Air Filter 설치

PSM 에어 필터를 설치하려면—MX2000-FLTR-PWR은 240V 중국 전원 공급 장치 및 범용(HVAC/HVDC) 전원 공급 장치가 있는 섀시용:

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.

  2. PDM에서 기계식 인터록 브래킷의 나사를 풉니다(그림 11 및 그림 12 참조).

    그림 11: 240V China PDM Removing the Bracket from the 240 V China PDM 에서 브래킷 분리
    그림 12: 범용(HVAC/HVDC) PDM Removing the Bracket from the Universal (HVAC/HVDC) PDM 에서 브래킷 분리

  3. 에어 필터가 오른쪽이 위로 향하도록 하십시오.

  4. PSM 에어 필터를 잡고 멈출 때까지 섀시에 삽입합니다( 그림 13 참조).

  5. 두 개의 조임 나사를 조여 고정합니다.

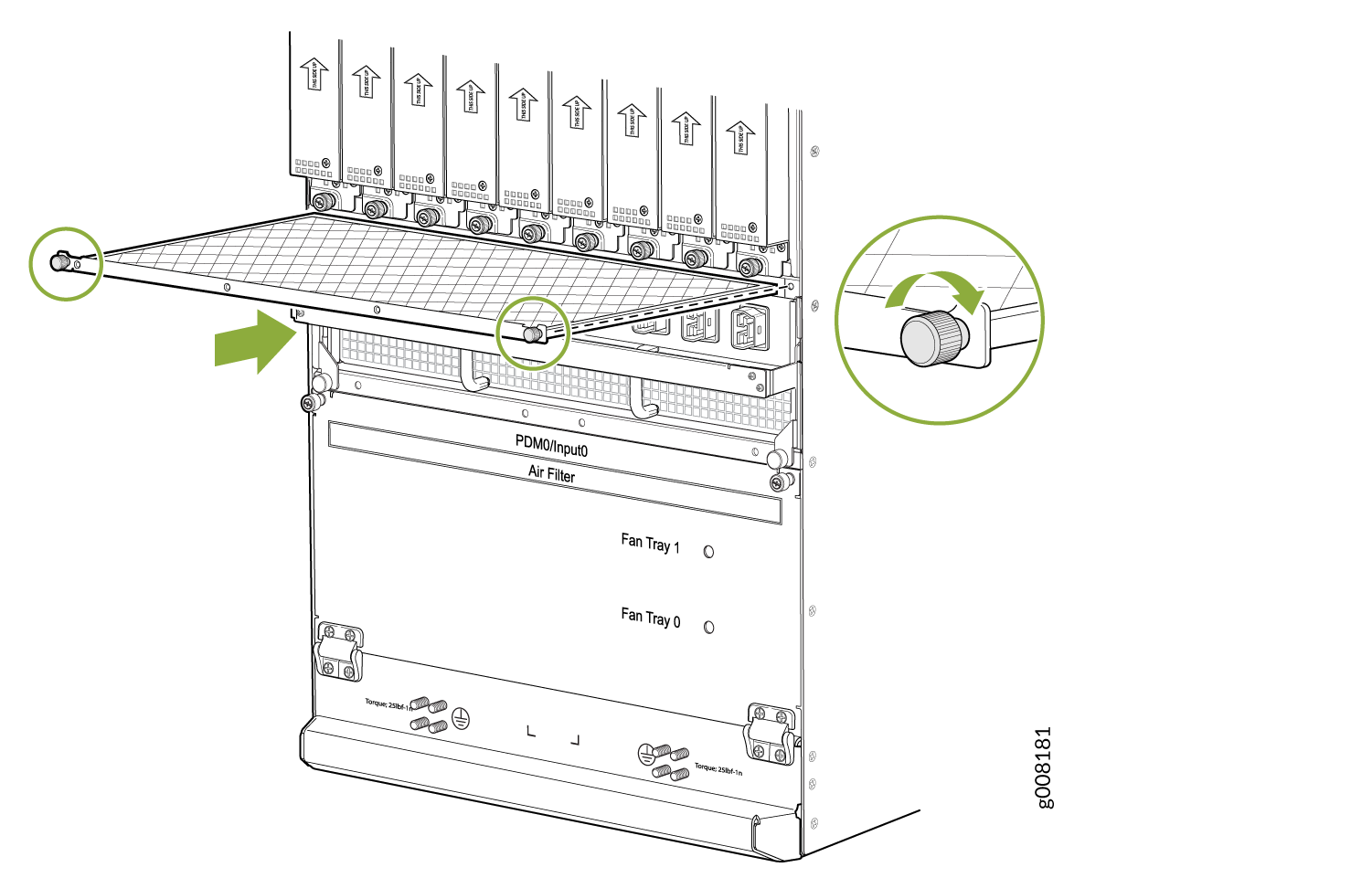

    그림 13: PSM 필터 Installing the PSM Filter 설치

  6. 기계식 인터록 브래킷을 설치하고 나사를 조입니다. 그림 14 및 그림 15를 참조하십시오.

    그림 14: 브래킷 설치(240V 중국 PSM 설치) Installing the Bracket (with 240 V China PSM Installed)
    그림 15: 기계식 인터록 브래킷 설치(범용 HVAC/HVDC PSM 설치) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)

또한보십시오

MX2008 팬 트레이 교체

참고:

MX2008, MX2010 및 MX2020 라우터는 동일한 팬 모듈을 지원합니다.

MX2008 팬 트레이 제거

주의:

과열을 방지하려면 기존 팬 트레이를 제거한 직후 교체용 팬 트레이를 설치하십시오.

하단 팬 트레이를 제거하려면( 그림 16 참조):

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  2. 하단 팬 트레이를 제거하기 전에 필요한 경우 DC 케이블 관리자의 위치를 변경합니다.

    • DC 케이블 관리자에서 케이블을 풀고 트레이에서 케이블을 분리합니다. 케이블이 케이블 매니저와 트레이의 전면을 막지 않도록 배열하고 커넥터에 매달릴 때 자체 무게를 지탱하지 않도록 임시 패스너로 고정합니다.

  3. 팬 트레이 액세스 패널의 양쪽에 있는 조임 나사 2개를 풀고 엽니다.
  4. 팬 트레이 전면판에 있는 조임 나사 2개를 풉니다.
  5. 핸들을 잡은 상태에서 상태 LED가 꺼질 때까지 걸쇠를 길게 누릅니다. 팬 트레이가 멈출 때까지 약 1-3인치 당겨 빼냅니다.
    참고:

    팬 트레이는 교체 가능하며 핫 삽입 및 핫 탈착이 가능합니다.
  6. 래치를 두 번 길게 눌러 팬 작동을 해제합니다. 팬 트레이를 라우터에서 완전히 빼내는 동안 지원을 위해 한 손을 팬 트레이 아래에 놓습니다.
    경고:

    팬 트레이는 이중 래치 안전 장치를 사용합니다. 팬 트레이를 제거하는 동안 래치를 계속 누르고 있어야 합니다.

  7. 팬 트레이를 정전기 방지 매트 또는 승인된 ESD 백에 놓습니다.
경고:

팬 트레이를 제거하기 전에 팬 블레이드가 완전히 멈췄는지 확인하십시오.
그림 16: 팬 트레이 Removing Fan Trays 분리

MX2008 팬 트레이 설치

이 주제는 MX2008에 하단 팬 트레이를 설치하는 방법에 대해 설명합니다. 이 절차는 표준 팬 트레이와 최적화된 전원 팬 트레이 모두에 적용됩니다.

하단 팬 트레이를 설치하려면( 그림 17 참조):

  1. 맨 손목에 정전기 방전(ESD) 접지 스트랩을 부착하고 스트랩을 섀시의 ESD 지점 중 하나에 연결합니다.
  2. 필요한 경우 하단 팬 트레이를 설치하기 전에 DC 케이블 관리자의 위치를 변경합니다.

    • DC 케이블 관리자에서 케이블을 풀고 트레이에서 케이블을 분리합니다. 케이블 매니저의 전면을 막지 않도록 케이블을 정리하고, 커넥터에 매달릴 때 자체 무게를 지탱하지 않도록 임시 패스너로 트레이 및 고정합니다.

  3. 액세스 패널에 있는 조임 나사 2개를 풀고 엽니다.
  4. 정전기 방지 매트 또는 ESD 백에서 팬 트레이를 제거합니다.
  5. 팬 트레이의 손잡이를 잡고 한 손을 팬 트레이 아래에 놓아 지지합니다. 래치를 누른 상태에서 팬 트레이를 섀시에 부분적으로 삽입합니다.
    참고:

    팬 트레이를 삽입할 때 팬 트레이의 " 이쪽이 위로" 레이블로 올바른 방향을 관찰하십시오.
  6. 팬 트레이를 섀시에 조심스럽게 밀어 넣으면서 래치를 다시 길게 누릅니다.
    참고:

    팬 트레이에는 이중 잠금 안전 장치가 있어 2단계 프로세스로 팬 트레이를 안전하게 설치할 수 있습니다.
  7. 팬 트레이 면판에 있는 조임 나사 2개를 조입니다.
  8. 액세스 패널을 닫고 액세스 패널의 양쪽에 조임 나사 2개를 고정합니다.
  9. 필요한 경우 DC 케이블 관리자를 제자리에 다시 설치합니다.

그림 17: 팬 트레이 Installing Fan Trays 설치
