MX10004 라우팅 및 컨트롤 보드 구성 요소 및 설명

라우팅 및 컨트롤 보드 기능

라우팅 및 컨트롤 보드(RCB)는 컨트롤 플레인과 라우팅 엔진 기능을 단일 관리 유닛으로 통합합니다. 각 RCB는 모듈식 섀시의 작동을 관리하는 데 필요한 모든 기능을 제공합니다.

• 환경 모니터링과 같은 시스템 제어 기능

• 라우팅 레이어 2 및 레이어 3 프로토콜

• 라인 카드, 스위치 패브릭 보드(SFB), 전원 및 냉각 등 모든 구성 요소와의 통신

• 투명한 클로킹

• 알람 및 로깅 기능

라우팅 및 컨트롤 보드 구성 요소

그림 3: JNP10K-RE3, JNP10K-RE3-LT, JNP10K-RE3-256 및 JNP10K-RE3LT256 라우팅 및 컨트롤 보드 면판

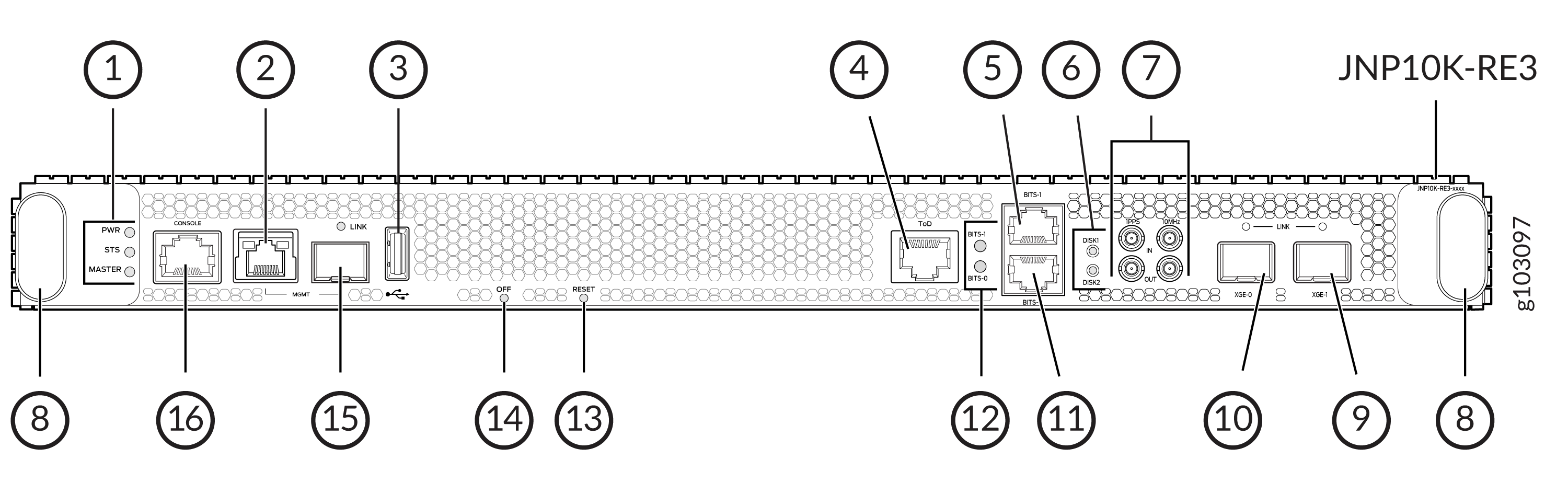

1 — RCB 상태 LED	9 — XGE-1 사용되지 않음(예약 포트)
2 — 관리(MGMT) 포트	10 — XGE-0 사용되지 않음(예약 포트)
3 — USB 포트	11 — BITS0 클럭 포트
4 — ToD - 시간(TOD) 포트	12 — 클럭 LED
5 — BITS1 클럭 포트	13 — 재설정 버튼
6 — 솔리드 스테이트 디스크(SSD) LED	14 — 온라인/오프라인 버튼
7 — GPS 클럭 포트	15 — 관리(MGMT) 포트
8 — 핸들	16 — 콘솔(CONSOLE) 포트

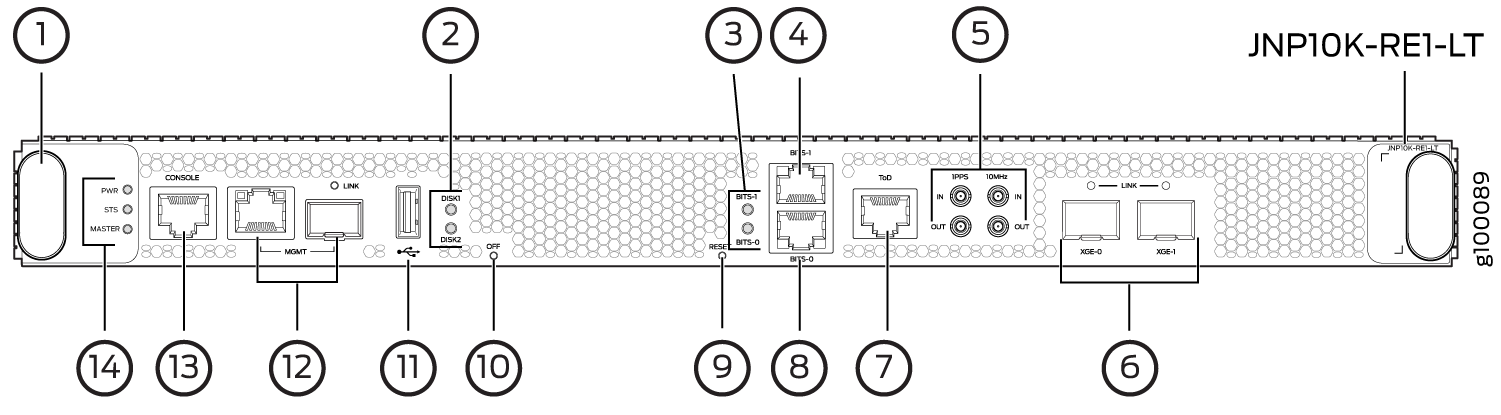

1 — 핸들	8 — BITS0 클럭 포트
2 — 솔리드 스테이트 디스크(SSD) LED	9 — 재설정 버튼
3 — 클럭 LED	10 — 온라인/오프라인 버튼
4 — BITS1 클럭 포트	11 — USB 포트
5 — GPS 클럭 포트	12 — 관리(MGMT) 포트
6 — XGE-0 및 XGE-1 사용되지 않음(예약 포트)	13 — 콘솔(CONSOLE) 포트
7 — ToD - 시간(TOD) 포트	14 — RCB 상태 LED

각 RCB는 다음과 같은 내부 구성 요소로 구성됩니다.

• CPU - Junos OS를 실행하여 라우팅 테이블 및 라우팅 프로토콜을 유지합니다.

• EEPROM - 라우팅 엔진의 일련 번호를 저장합니다.

• DRAM - 라우팅 및 포워딩 테이블과 기타 라우팅 엔진 프로세스를 위한 스토리지를 제공합니다.

• 라우팅 엔진과 스위치 패브릭 보드 간의 10기가비트 이더넷 인터페이스 1개.

• USB 포트 1개 - Junos OS를 수동으로 설치할 수 있는 이동식 미디어 인터페이스를 제공합니다. Junos OS는 USB 버전 3.0, 2.0 및 1.1을 지원합니다.

• 관리 포트 - 구리(RJ-45 포트) 1개와 SFP 포트 1개, 총 포트 2개가 관리 디바이스에 대한 액세스를 제공합니다. 한 번에 두 개의 관리 포트 중 하나만 사용합니다.

  구리 포트에는 RJ-45 커넥터를 사용합니다.

  SFP 포트에 광섬유 커넥터를 사용합니다.

  구리 SFP 또는 SFP-T 모듈은 지원되지 않으므로 SFP 포트에 사용하지 마십시오.

• RESET 버튼 - 누르면 아래에 설명된 대로 RCB를 재부팅합니다.

  • 진단 목적으로 5초 미만 누르면 RCB가 재설정되지 않습니다. 보도 이벤트는 RCB FPGA 레지스터에 기록됩니다.

  • 5초 이상 10초 미만 누르면 RCB가 재부팅되고 reset-reason이 버튼 누름 이벤트를 기록합니다.

  • 10초 이상 누르면 RCB가 BIOS 복구 옵션과 함께 재부팅됩니다.

• LED - 라우팅 엔진의 상태를 제공합니다.

• 온라인/오프라인 버튼 - RCB가 온라인 상태일 때, 버튼을 4초 이상 누르면 RCB가 오프라인으로 전환됩니다. RCB가 오프라인 상태일 때 버튼을 4초 이상 누르면 RCB가 부팅을 시작합니다.

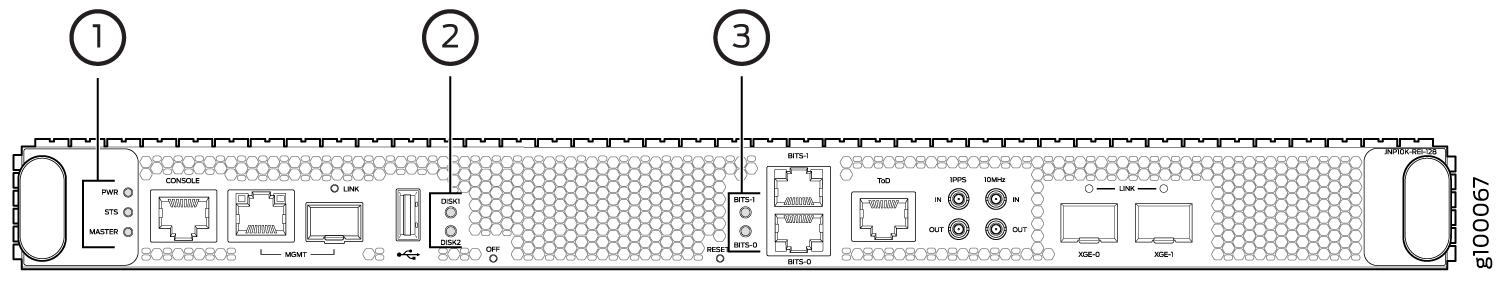

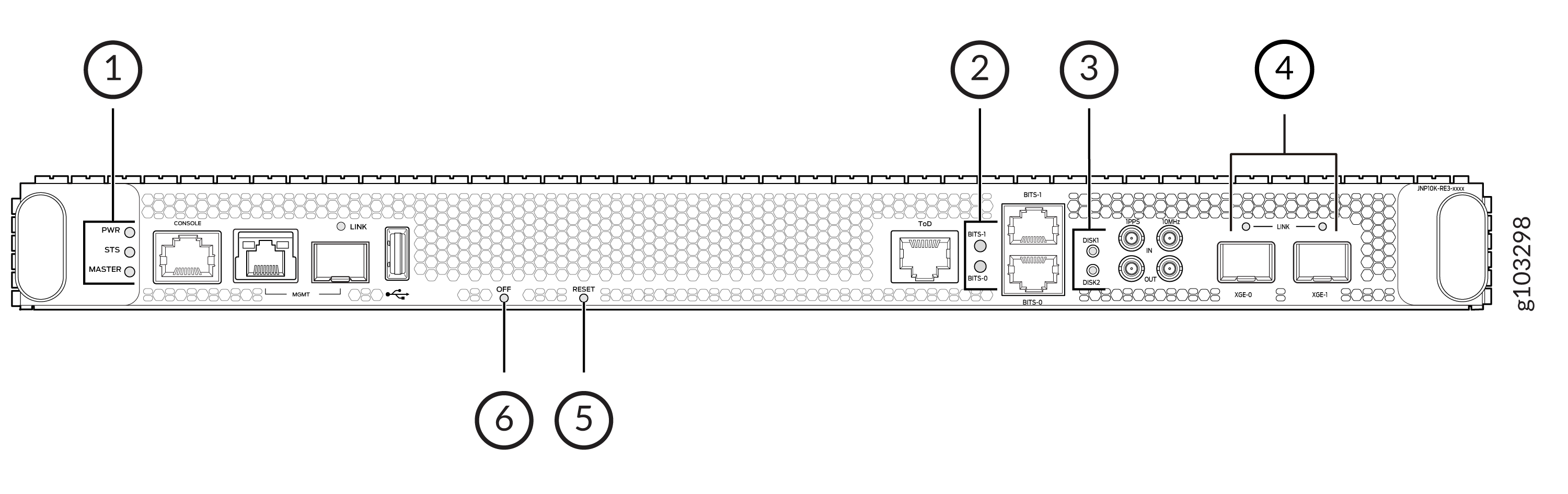

라우팅 및 컨트롤 보드 상태 패널 LED

표 1 에는 RCB 상태 패널의 LED가 설명되어 있습니다.

SATA SSD LED

SATA(Serial Advanced Technology Attachment) SSD(Solid-State Drive) LED는 보조 드라이브의 상태를 나타냅니다.

표 2 에는 보조 SATA 드라이브의 LED가 설명되어 있습니다.

클럭 LED

클럭 LED는 클럭킹이 활성화되었는지 여부를 나타냅니다.

표 3 에는 클럭 LED가 나와 있습니다.

MX10004 관리 포트 LED

MX10004 라우터의 RCB에 있는 두 개의 관리 포트에는 링크 상태 및 링크 활동을 나타내는 LED가 있습니다. 클로킹 연결과 USB 포트 사이의 RCB 패널에 위치한 이 두 포트는 모두 관리라는 라벨이 붙어 있습니다. 왼쪽 관리 포트(RJ-45)는 10/100/1000 BASE-T 연결용이고, 오른쪽 포트(SFP)는 10/100/1000 BASE-T 및 SFP(Small Form-factor Pluggable) 1000 BASE-X 연결용입니다( 그림 7 참조). 구리(RJ-45) 포트에는 상태 및 활동을 위한 별도의 LED가 있습니다. 광섬유(SFP) 포트에는 조합 링크 및 활동 LED가 있습니다.

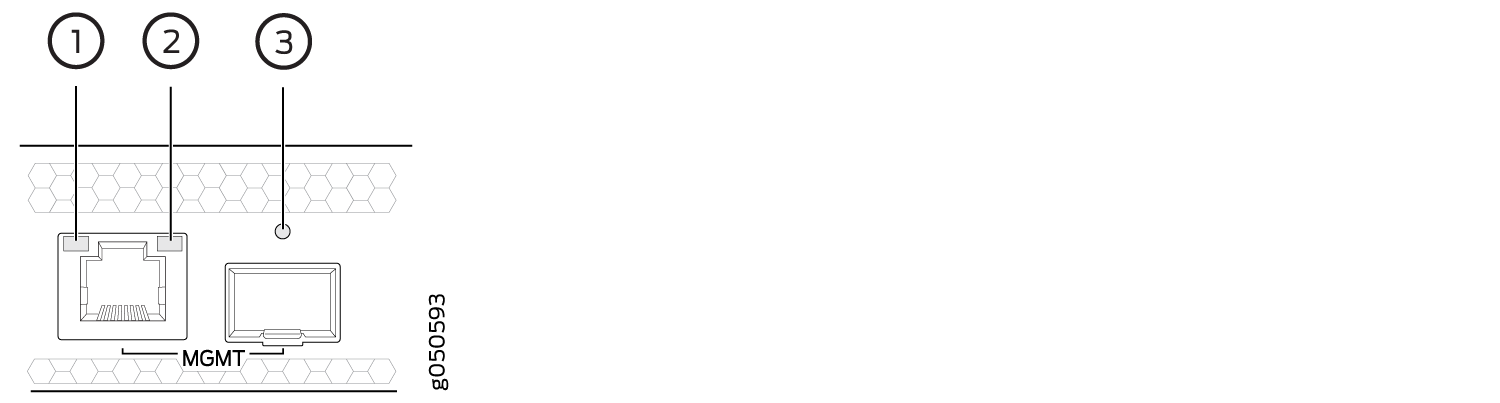

그림 7: MX10004 의 관리 포트 LED

1 — 상태 LED(RJ-45)	3 — 링크/활동/상태 LED(SFP)
2 — 활동 LED(RJ-45)

표 4 에는 RJ-45 관리 포트 및 SFP LED가 설명되어 있습니다.

표 5 에는 SFP 관리 포트 LED가 설명되어 있습니다.
