BGPルート分析

BGPルーティングは、多数の属性が関係するため、複雑なプロセスです。BGPルートの分析は、ネットワーク計画担当者が自社のネットワークをよりよく理解するのに役立ちます(例えば、ボトルネックがどこにあるのかを見つけるためなど)。BGPモジュールは、BGPルートを調査する手法をユーザーに提供します。一般に、BGPルートは、ポイントツーポイントルーティングを調査するか、デマンドを生成してから、デマンドのルーティング方法を調べることで分析できます。

需要を使用して経路を監視するには、変更モードに変更し、複数の需要を追加し(>要素>需要の変更、複数の需要>の追加を経由)、設計モードに戻して需要のルーティングを取得します。次に、ネットワーク>要素>需要を使用して需要を確認します...ルーティング方法や配置されていない理由を確認できます。

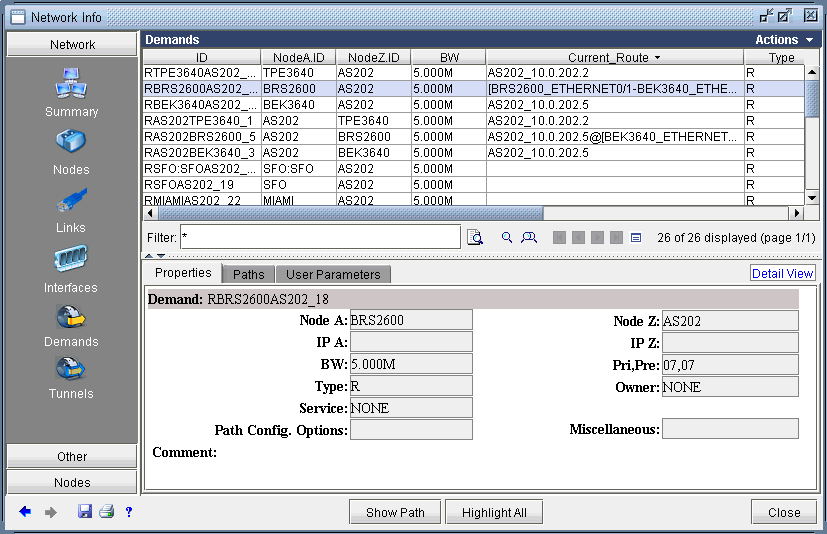

次の図は、ネットワークの需要を示しています。空の「現在のルート」列で示されているように、一部の需要はルーティングされ、他の需要はルーティングされないことに注意してください。

図1:

Screenshot of a network management tool showing a demands table with columns for ID, NodeA ID, NodeZ ID, bandwidth, current route, and type. A detailed view of a selected demand is below, with tabs for properties, paths, and user parameters. Navigation options include network, summary, nodes, links, interfaces, demands, and tunnels.

に追加された需要

需要を強調表示し、[需要] ウィンドウの [パスの表示] ボタンをクリックします。強調表示された需要の経路が地図に表示されます。

コンソールウィンドウで、矢印「->」の後に示されているパスに沿って選択されたBGPネクストホップの詳細を確認してください。以下のRTRAから10.2.1.3(RTRC)へのパス分析のコンソール出力例は、RTRAが直接接続されているRTRB1でBGPネクストホップ10.2.1.2を選択していることを示しています。RTRB1はその後、再帰的ルックアップによって見つかった10.2.1.20(RTRB2)のIGPネクストホップを介して到達するBGPネクストホップ10.2.1.3(RTRC)を選択します

配置されていない需要を確認すると、ボトルネックがどこにあるのか、またその理由を判断するのに役立ちます。[需要] ウィンドウから、配置されていない需要を見つけて、[ボトルネック] ボタンをクリックします。メインのトポロジーマップとコンソールを調べて、未配置の理由(例えば、BGPルーティングテーブルのエントリーが欠落している、ポリシーによってブロックされているなど)を特定するのに役立ちます。

未配置の需要の発生元ノードを調査して、ボトルネックの理由を特定できます。たとえば、ピアリング関係のステータスがダウンしている場合や、コミュニティリストが拒否されていることが原因である場合があります。コンソールウィンドウには、需要が失敗した理由の詳細が表示されます。例えば、BGPネクストホップが見つからなかった理由をトラブルシューティングする際に、アウトポリシーまたはポリシーが原因でルートがブロックされたステップを示すことができます。
