このページの内容


スイッチポリシー

ネットワークアクセスをより詳細に制御するために、ジュニパー Mist管理スイッチのアクセスコントロールリスト(ACL)として機能するスイッチポリシーを作成できるようになりました。ポートプロファイルベースとRADIUSベースのポリシーを使用できます。

スイッチポリシーについて

スイッチでは、以下のタイプのポリシーを使用できます。

  • ポートプロファイルベースのポリシー—指定されたポートプロファイルが適用されているすべてのポートに対して、入力方向のスイッチポート上のレイヤー2フィルターとして適用されます。

  • RADIUSベースのポリシー—RADIUSベースのフィルターを使用してトラフィックをフィルタリングします。各ポリシーの適用は、RADIUSサーバーを介して行われます。これらのフィルターは、RADIUSサーバーを介してユーザーを認証するすべてのEXシリーズスイッチでサポートされています。RADIUSファイアウォールフィルターを追加した後、IDをメモします。ジュニパー Mistポータルでスイッチポリシーを作成するために必要になります。

スイッチポリシーの作成

まず、ユーザー(ソース)とリソース(宛先)を分類および分類するためのラベルを作成します。次に、これらのラベルをスイッチポリシーで使用し、ネットワーク内の特定のリソースへのアクセスを許可するユーザーを指定します。ラベルは、組織、サイト、またはスイッチレベルで定義できます。

始める前に

注:CXシリーズスイッチに設定されたスイッチポリシーは、IPv4トラフィックのみをサポートします。そのため、非IPv4トラフィック(IPv6、ARP、および非IPレイヤー2フレームなど)は、これらのスイッチ上のスイッチポリシーによって評価されません。

スイッチポリシーを作成するには:

  1. ジュニパー Mistポータルで、スイッチテンプレートまたはサイトレベルのスイッチ設定に移動します。

    • スイッチテンプレートを検索するには—左側のメニューから、組織>有線>スイッチテンプレートを選択します。次にテンプレートをクリックします。

    • サイトレベルのスイッチ設定を検索するには—左側のメニューから、 サイト > 有線 > スイッチ設定を選択します。次に、サイトをクリックします。

    • スイッチレベルの設定を検索するには—左側のメニューから スイッチを選択します。次にスイッチをクリックします。

  2. ラベルを設定するには、 スイッチポリシー ラベルセクションまで下にスクロールし、以下の説明に従って送信元タグと宛先タグを追加します。

    • ソース— ソースを追加をクリックし、画面のテキストを参照して情報を入力します。追加 をクリックして、 新しいソースを保存します。

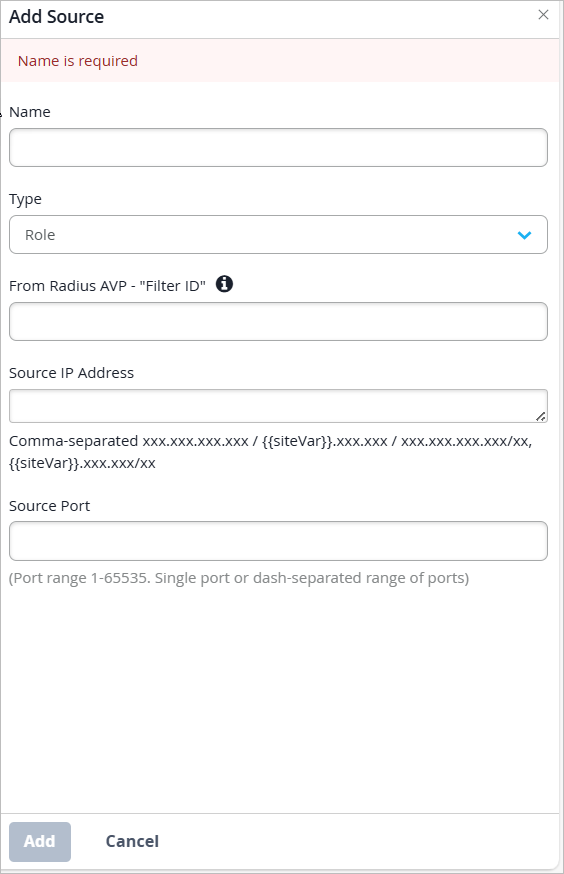

      Add Source form with fields for Name, Type dropdown set to Role, Radius AVP Filter ID, Source IP Address, Source Port, Add and Cancel buttons, and error message for required Name field.
      表1:ソース設定
      フィールド 説明
      名前 この送信元を識別するための名前を入力します。
      タイプ

      ソースタイプを選択します。以下のオプションがあります。

      • ロール(EXおよびQFXシリーズスイッチに適用可能)

      • Arubaユーザーロール(CXシリーズスイッチに適用可能)

      • ポートプロファイル
      ポートプロファイル

      タイプとしてポートプロファイルを選択した場合、このドロップダウンメニューからプロファイルを選択します。このメニューには、システム定義のプロファイルや、設定に追加したその他のプロファイルが含まれています。
      Radius AVPから - 「フィルタID」

      CXシリーズスイッチには適用されません。

      RADIUSベースのフィルターの場合は、フィルターを入力します。詳細については、このフィールドの横にある i ボタンにカーソルを合わせてください。
      送信元IPアドレス (オプション)単一のIPアドレスまたは複数のアドレスをカンマで区切って入力します。
      送信元ポート (オプション)ポート番号または番号の範囲を入力します。有効な番号は1から65535です。範囲には、開始番号、ダッシュ、終了番号 (50 から 60 など) を入力します。

    • 宛先— 宛先を追加をクリックし、画面のテキストを参照して情報を入力します。 追加 をクリックして、新しい宛先を保存します。

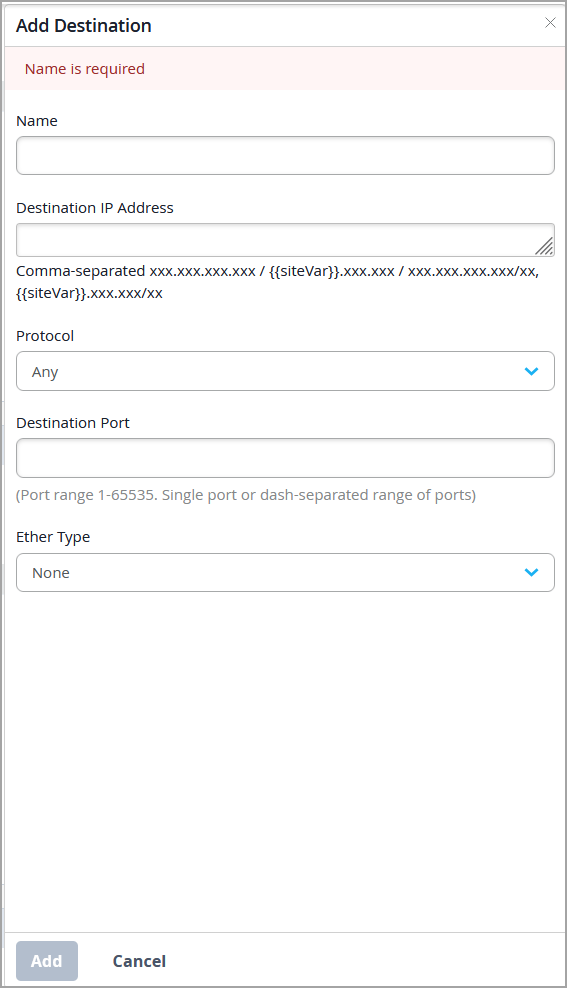

      Add Destination form with fields for Name, Destination IP Address, Protocol dropdown, Destination Port, Ether Type dropdown, and Add and Cancel buttons at the bottom.
      注:CX スイッチでは、EtherType マッチングは MAC ACL を使用して実装されます。ルールでは宛先プロトコル = 任意を使用する必要があり、IP/ポートマッチングやロールベースのソースタイプと組み合わせることはできません。スイッチポリシーにこれらのサポートされていない組み合わせが含まれている場合、ルールはCXスイッチでは無視されますが、EXスイッチとQFXスイッチでは引き続き適用されます。
  3. ポリシーを設定するには、 スイッチポリシー セクションまで下にスクロールして、新しいラベルを使用するポリシーを追加します。
    1. スイッチレベルまたはサイトレベルのスイッチ設定で作業している場合は、[ サイト/テンプレート設定を上書きする(Override Site/Template Settings )] または [ 定義されたテンプレートを上書き(Override Template Defined)] を選択します。
    2. スイッチポリシーの追加をクリックします。
      新しいポリシーがポリシーリストの上部に表示され、デフォルト名にはスイッチポリシー1が表示されます。
    3. デフォルトのポリシー名をクリックし、このポリシーを識別するための短くて具体的な名前を入力します。
    4. [ ソース] で [ + ] ボタンをクリックし、リストから送信元ラベルを選択します。
    5. 宛先で+ボタンをクリックし、宛先ラベルを選択します。
      宛先ラベルは緑色の背景で表示され、このポリシーがこの宛先へのアクセスを許可していることを示しています。
    6. このポリシーで指定された宛先へのアクセスをブロックする場合は、宛先ボタンをクリックし、 拒否をクリックします。

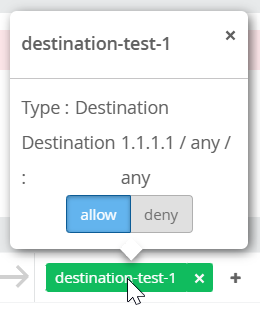

      Pop-up showing network rule destination-test-1 with destination 1.1.1.1 any any, buttons allow blue and deny gray, and green tag destination-test-1 with X button.
      ポリシーを拒否に変更すると、宛先ボタンが赤に変わります。
      注:

      • 新しいルールのデフォルトのアクションは 、許可 (緑色のボタン)です。

      • Junos OSは、記載された順序でポリシーを処理します。最終ポリシーが処理された後、Junosのデフォルトは 拒否になります。リストの最後に明示的な 拒否 ポリシーを追加する必要はありません。

    この例では、送信元ラベル、宛先ラベル、ポリシーを追加した後の設定がどのようになるかを示しています。

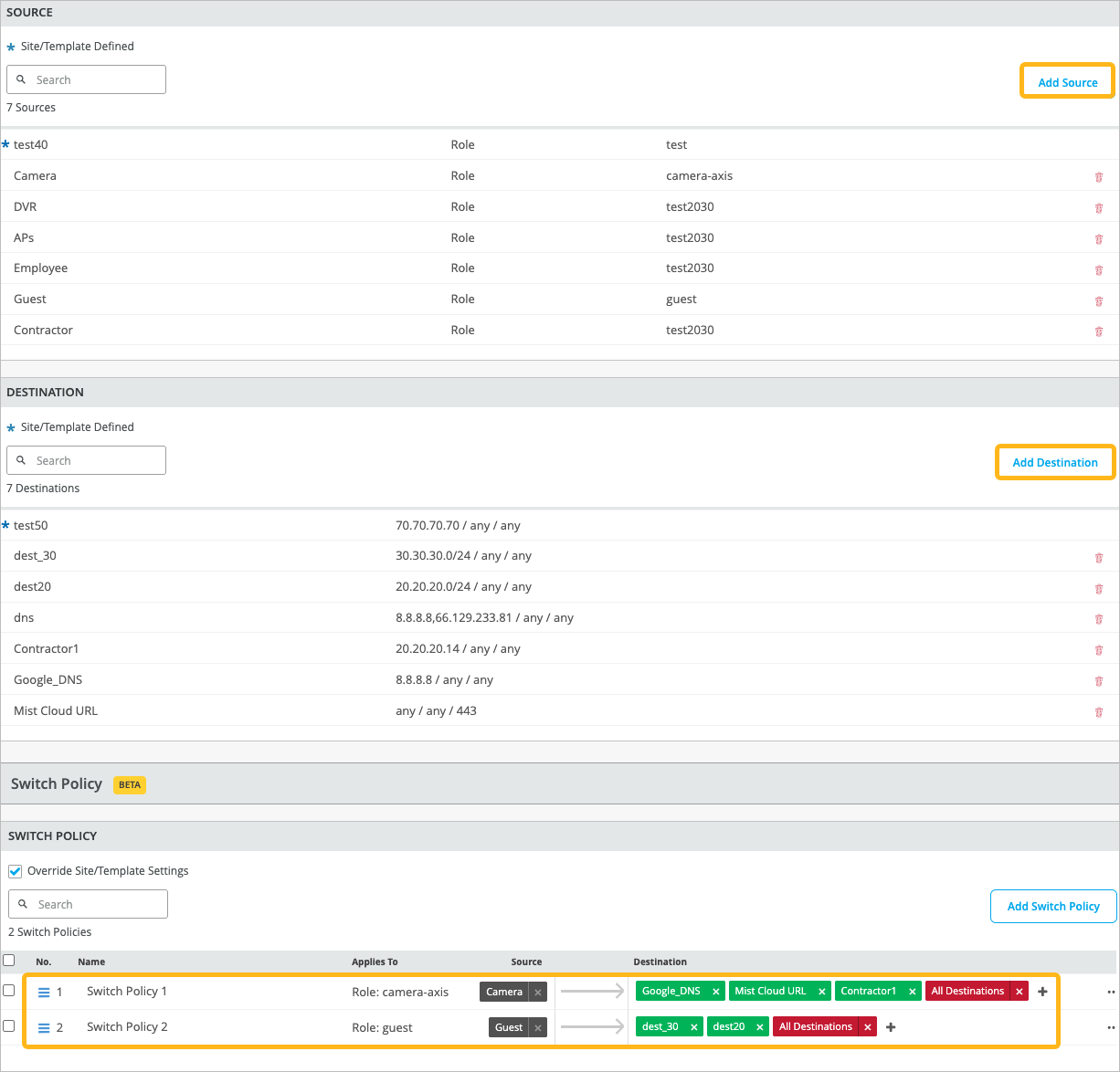

    Configuration interface for managing network policies with sections for defining sources, destinations, and switch policies. Features buttons to add sources, destinations, and policies.
  4. ポリシーの順序を変更する必要がある場合は、ポリシー番号の横にある青いボタンにマウスを置き、リストを上下にドラッグします。
  5. 設定ページの右上隅にある 保存 をクリックします。
  6. 画面上の確認情報を確認し、確認ウィンドウの下部にある [保存] をクリックします。
スイッチポリシー設定がスイッチにプッシュされます。

また、スイッチレベルで、スイッチポリシールールがトリガーされた回数(つまり、ネットワークトラフィックと一致した回数)に関する情報も確認できます。スイッチの詳細ページのスイッチポリシーセクションには、以下の詳細が表示されます。

  • スイッチポリシーの全体的なヒットカウントこの情報は、 ヒットカウント 列に表示されます。

  • 宛先ごとのヒットカウントにより、より詳細なインサイトが得られます。各宛先タグをクリックすると、そのタグのヒットカウントとポリシートリガーイベントの時系列を表示できます。

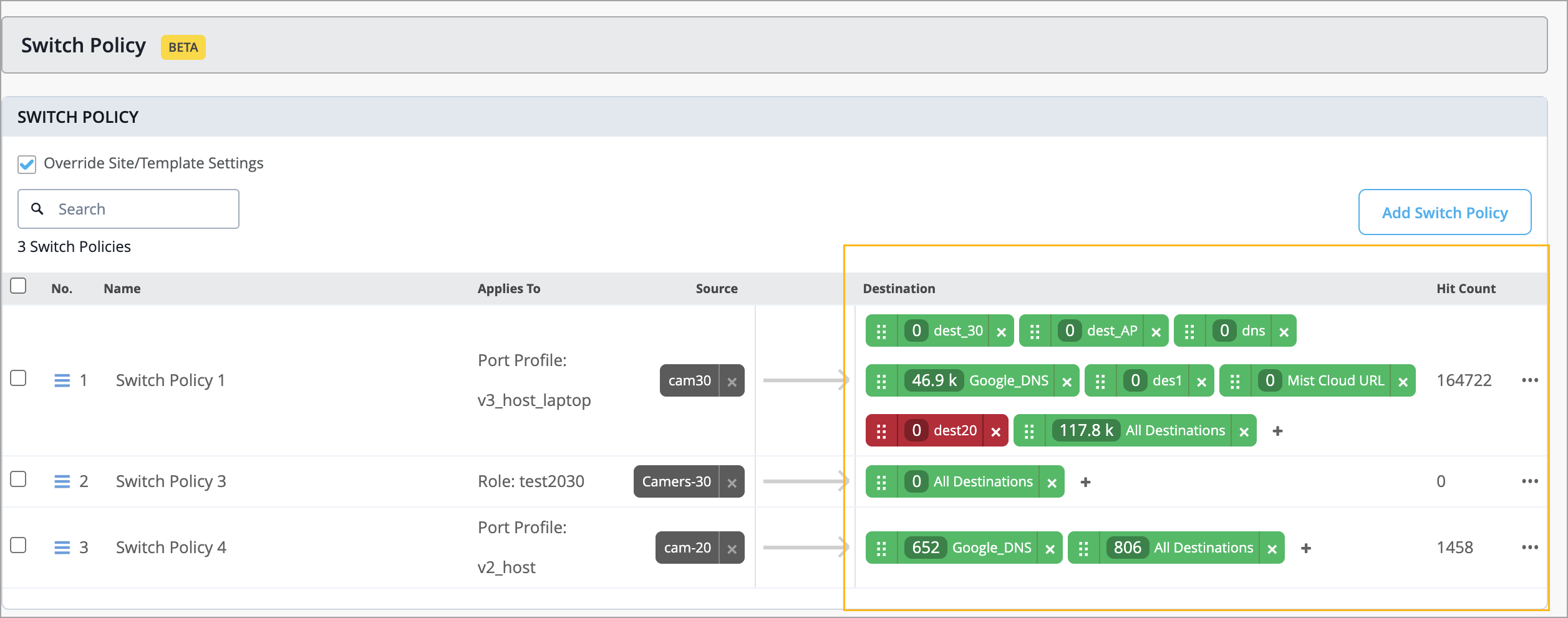

    • User interface for managing Switch Policies in a network system, showing a list of policies with details like number, name, configurations, applies to, source, destination, and hit count. Features include a checkbox to override settings, a search bar to filter policies, an expanded policy showing detailed rules, and an Add Switch Policy button for creating new policies.

スイッチポリシーの管理

以下の手順を使用して、スイッチポリシーのヒットカウントをクリアし、複製、削除、並べ替え、無効化、有効にします。

スイッチポリシーに対して、以下の操作を実行できます。

  • ポリシーヒットカウント情報のクリア—ポリシーヒットカウントをリセットし、問題の診断時にクリーンな状態から開始できます。設定を変更した後は、カウンターをリセットして新しいポリシーヒットのみを監視できるため、ルールがまだトリガーされているかどうかを簡単に確認できます。ヒットカウントは、スイッチポリシールールがトリガーされた(つまり、ネットワークトラフィックと一致する)回数を表します。

    注:このオプションは、スイッチレベル(スイッチの詳細)でのみ使用できます。

  • スイッチポリシーのクローン—既存のポリシーのパラメーター(送信元と宛先)を使用して、ワンクリックで新しいポリシーをすばやく作成できます。

  • 上へ移動/下へ移動—スイッチポリシーを並べ替えることができます。

  • 有効化または無効化—ポリシーを削除せずに無効にし、必要に応じて再度有効にすることができます。

User interface for managing Switch Policies. Includes a table with policy details, actions like Enable, Disable, and Delete, a search bar, and options to override settings. First policy selected; Disable button highlighted.

ポリシーヒットカウントをクリアするには:

  1. 左側のメニューから、 スイッチをクリックします。

  2. スイッチを選択して、スイッチの詳細ページに移動します。

  3. スイッチの詳細ページでスイッチ ポリシー セクションに移動します。

  4. ポリシーレコードの右端に表示されている3つのドットメニュー(...)を開きます。

  5. ポリシー カウンターのクリアを選択します。

ポリシーを有効または無効にするには:

  1. スイッチ設定の スイッチポリシー セクションに移動します。

    1. スイッチレベルの設定で作業している場合は、スイッチの詳細ページ(スイッチ > Switch Name)のスイッチポリシーセクションに移動します。

    2. 組織レベルのスイッチ設定で作業している場合は、組織テンプレートのスイッチポリシーセクションに移動します(組織 > 有線スイッチテンプレート > Template Name)。

    3. サイトレベルのスイッチ設定で作業している場合は、サイトテンプレートのスイッチポリシーセクション(サイト > 有線 > スイッチ設定 > Site Template)に移動します。

  2. 有効または無効にする必要があるポリシーを選択します。

  3. 選択:

    • 無効に すると、ポリシーを削除せずに無効にできます。

    • 有効にすると 、ポリシーを再度有効にできます。

スイッチポリシーを複製、並べ替え、または削除するには:

  1. スイッチ設定の スイッチポリシー セクションに移動します。

    1. スイッチレベルの設定で作業している場合は、スイッチの詳細ページ(スイッチ > Switch Name)のスイッチポリシーセクションに移動します。

    2. 組織レベルのスイッチ設定で作業している場合は、組織テンプレートのスイッチポリシーセクションに移動します(組織 > 有線スイッチテンプレート > Template Name)。

    3. サイトレベルのスイッチ設定で作業している場合は、サイトテンプレートのスイッチポリシーセクション(サイト > 有線 > スイッチ設定 > Site Template)に移動します。

  2. ポリシーレコードの右端に表示されている3つのドットメニュー(...)を開きます。

  3. 選択:

    • 上へ移動 または 下へ 移動して、ポリシーを並べ替えます。

    • 複製してポリシーのコピーを作成します。

    • 削除してポリシーレコードを削除します。

Aruba ClearPassでフィルターを設定する

注:Aruba ClearPass管理者は、この手順を一般的なガイダンスとしてのみ使用してください。詳細な最新情報については、Aruba ClearPassのドキュメントとサポートサイトをご覧ください。
  1. Aruba ClearPass Policy Manager で、[ Configuration > Enforcement > Profiles] に移動します。
  2. 適用プロファイルページで、プロファイルを追加するか、既存のプロファイルを編集します。

    • プロファイルタブ—テンプレートとして フィルターIDベースの適用 を選択します。必要なパラメーターを指定します。

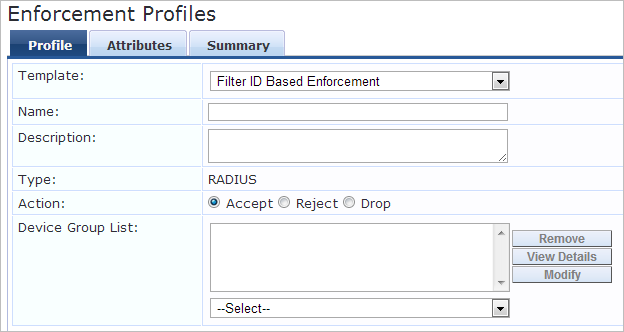

      User interface for configuring Enforcement Profiles with tabs Profile, Attributes, and Summary. Profile tab selected showing fields for Template, Name, Description, Type, Action, Device Group List, and additional options dropdown.

    • [属性] タブ - RADIUS 属性を追加します。

      Enforcement Profiles interface with three tabs: Profile, Attributes selected, and Summary. Attributes tab shows a table with columns Type, Name, and Value. Row 1 has Type Radius:IETF, Name Filter-Id in blue, and Value Enter Filter Name in red. Row 2 displays Click to add placeholder.

    パラメーターの詳細については、 フィルターIDベースの適用プロファイルなど、Aruba ClearPassのドキュメントを参照してください。

Cisco ISEでフィルターを設定する

注:Cisco ISE管理者は、この手順を一般的なガイダンスとしてのみ使用してください。詳細かつ最新の情報については、Cisco ISE のドキュメントとサポート サイトを参照してください。

Cisco ISEで、[ Policy ]> [ Policy Elements ]に移動し>[ Results > Authorization > Authorization Profiles]に移動します。必要なパラメータを入力します。

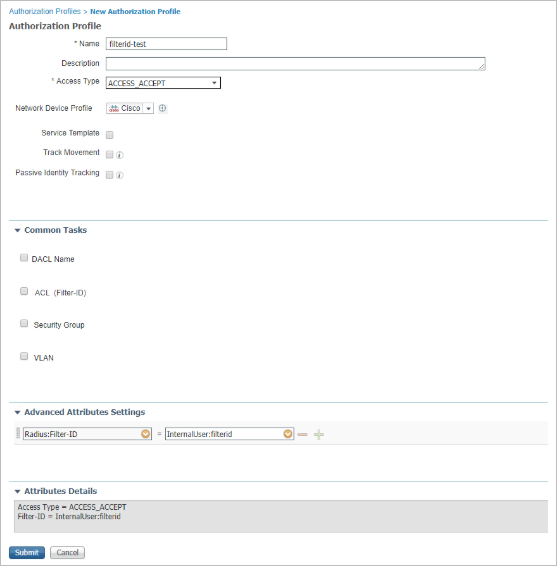

Configuration screen for creating a new Authorization Profile in a network management system. Profile named filterid-test with Access Type set to ACCESS_ACCEPT and Radius Filter-ID set to InternalUser:filterid. Submit and Cancel buttons available.

パラメータの詳細については、 認証プロファイルウィンドウなどのCisco ISEドキュメントを参照してください。

ジュニパー Mist Access Assuranceでラベル(フィルター)を設定する

注:ジュニパー Mist Access Assurance管理者は、この手順を一般的なガイダンスとしてのみ使用してください。詳細な最新情報については、ジュニパー Mist Access Assuranceのドキュメントとサポートサイトをご覧ください。

組織>認証ポリシーラベルに移動し>ラベルを追加します。

ロールを作成するためのパラメーターを入力します。Access アシュアランスでのロールの作成は、フィルターIDと同等です。

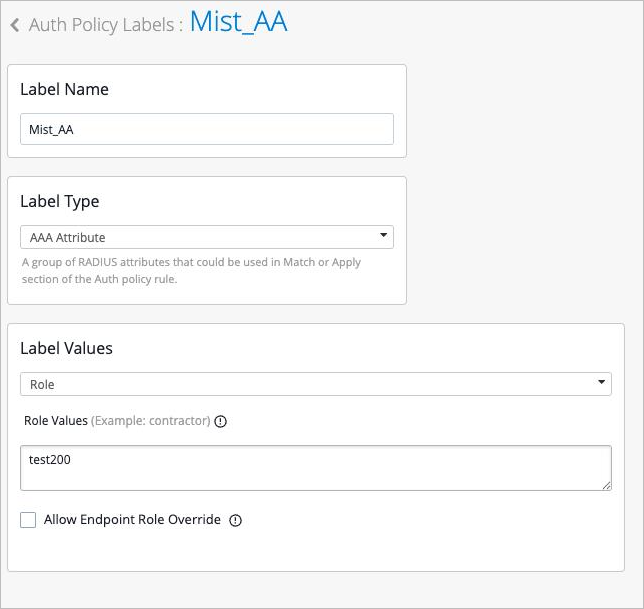

Configuration interface for setting up an Auth Policy Label named Mist_AA with Label Type AAA Attribute. Label Values include Role set to test200. Allow Endpoint Role Override option is present but not selected.

パラメーターの詳細については、『ジュニパー Mist Access Assuranceガイド』の 認証ポリシーラベルの設定 を参照してください。
