ポート速度の設定

このトピックの手順を使用して、ポートチャネル化またはポート速度を設定します。

一部のEXおよびQFXスイッチでポートをチャネル化し、シャーシ速度(ポート速度)を設定できます。ポートチャネル化により、スイッチ上の高速QSFPまたはQSFP+ポートを複数の低速ポートに分割できます。例えば、100 Gbpsポートを4つの25 Gbpsポートにチャネル化できます。

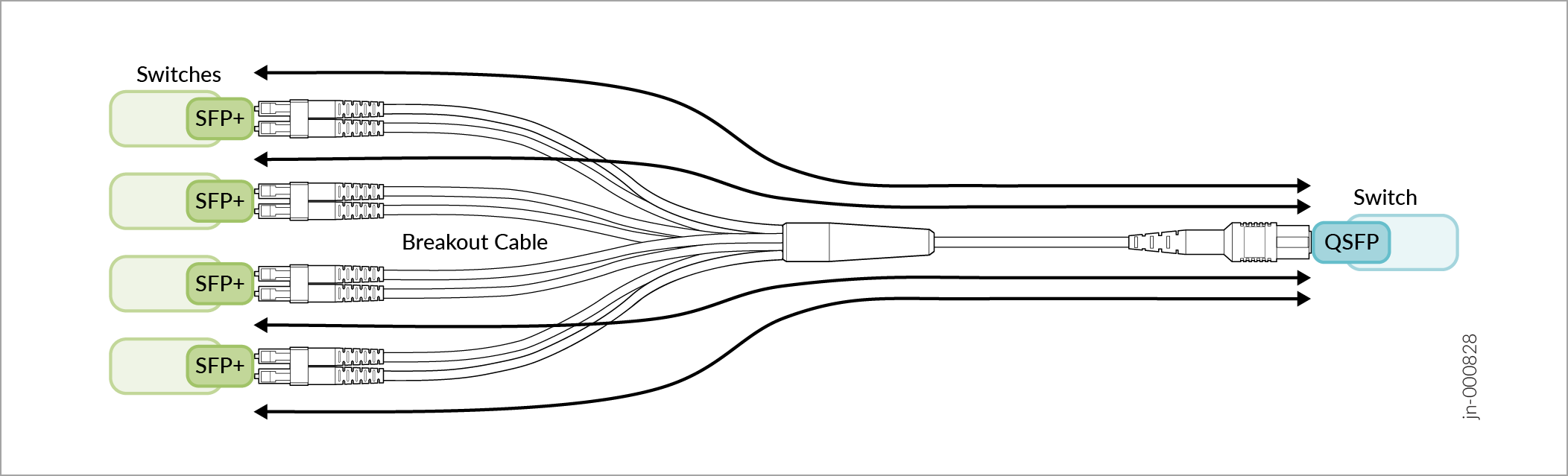

Network cabling setup with a breakout cable connecting a QSFP port to multiple SFP+ ports on switches, showing data flow direction.

以下の表は、ポートチャネル化をサポートするデバイスとそれぞれのポートと、サポートされているチャネル速度の一覧です。

モデル ポート チャネル速度
QFX5120-32C 0-30 4x10G、4x25G、2x50G
31 50G x 2
QFX5120-48T 48-49, 52-53 50G x 2
50, 51 4x10G、4x25G、2x50G
QFX5120-48Y 48-55 4x10G、4x25G
QFX5120-48YM 50, 52 4x10G、4x25G、2x50G
QFX5130-32CD 0-31 4x10g、4x25g、2x50g、2x100g、8x50g、4x100g、2x200g
EX4650-48Y 48-55 4x10G、4x25G

次の表は、シャーシ速度設定をサポートするデバイスとそれぞれのポートと、サポートされている速度を一覧表示します。

注:シャーシ速度設定は、SFPまたはSFP+ポートで使用できます。なお、SFP ポートと SFP28 ポートは 4 つずつ(4 つのグループ)にグループ化されており、ポートの速度は 4 つだけ設定できます。単一のSFP28ポートに対して速度を設定することはできません。クワッドの最初のポートに設定された速度は、そのクワッドのすべてのポートに適用されます。
モデル ポート シャーシ速度
QFX5120-48T 0-47 1g、10g(クワッド0、4、8あたり...44)
QFX5120-48Y 0-47 1g、10g、25g(クワッド0、4、8あたり...44)
QFX5120-48YM 0-47 1g、10g、25g(クワッド0、4、8あたり...44)
EX4650-48Y 0-47 1g、10g、25g(クワッド0、4、8ごと...44)

スイッチの詳細ページのフロントパネルでポートにカーソルを合わせると、ポートのチャネル化情報を表示できます。

スイッチでポートをチャネル化したり、シャーシ速度を設定するには:

  1. Mistポータルで、 スイッチ > Switch Name をクリックしてスイッチの詳細ページに移動します。
  2. ポートタイルを見つけて、 詳細タブ をクリックします。

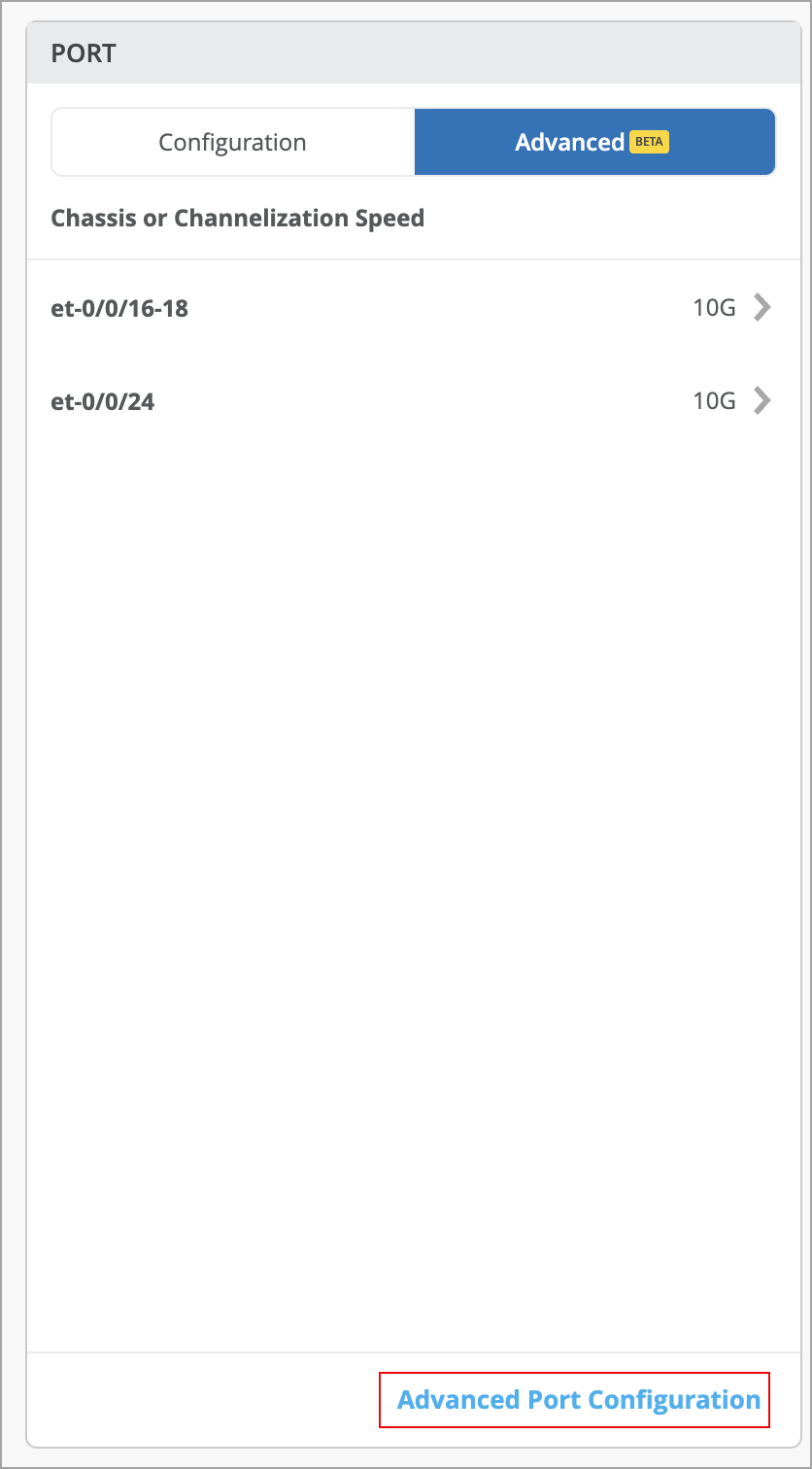

    User interface for configuring network ports with Advanced tab selected. Chassis or Channelization Speed section lists ports et-0/0/16-18 and et-0/0/24, both at 10G speed. Advanced Port Configuration button at the bottom.
  3. 高度なポート設定をクリックします。
  4. 以下を指定します。

    • ポートID—ポートセレクターを使用して、シャーシ速度またはチャネル速度を設定する必要があるポートを指定します。

    • シャーシまたはチャネル速度—ここでシャーシ速度またはチャネル速度を指定します。シャーシ速度は、SFPおよびSFP+ポートにのみ適用されます。QSFPまたはQSFP+ポートを選択した場合、速度を設定することでポートがチャネル化され、ポートを複数の低速ポートに分割できます。使用可能な速度は、選択したスイッチ モデルによって異なります。

  5. 追加をクリックします。

ポートをチャネル化したら、ポートプロファイルを個々のチャネル速度に割り当てることができます。

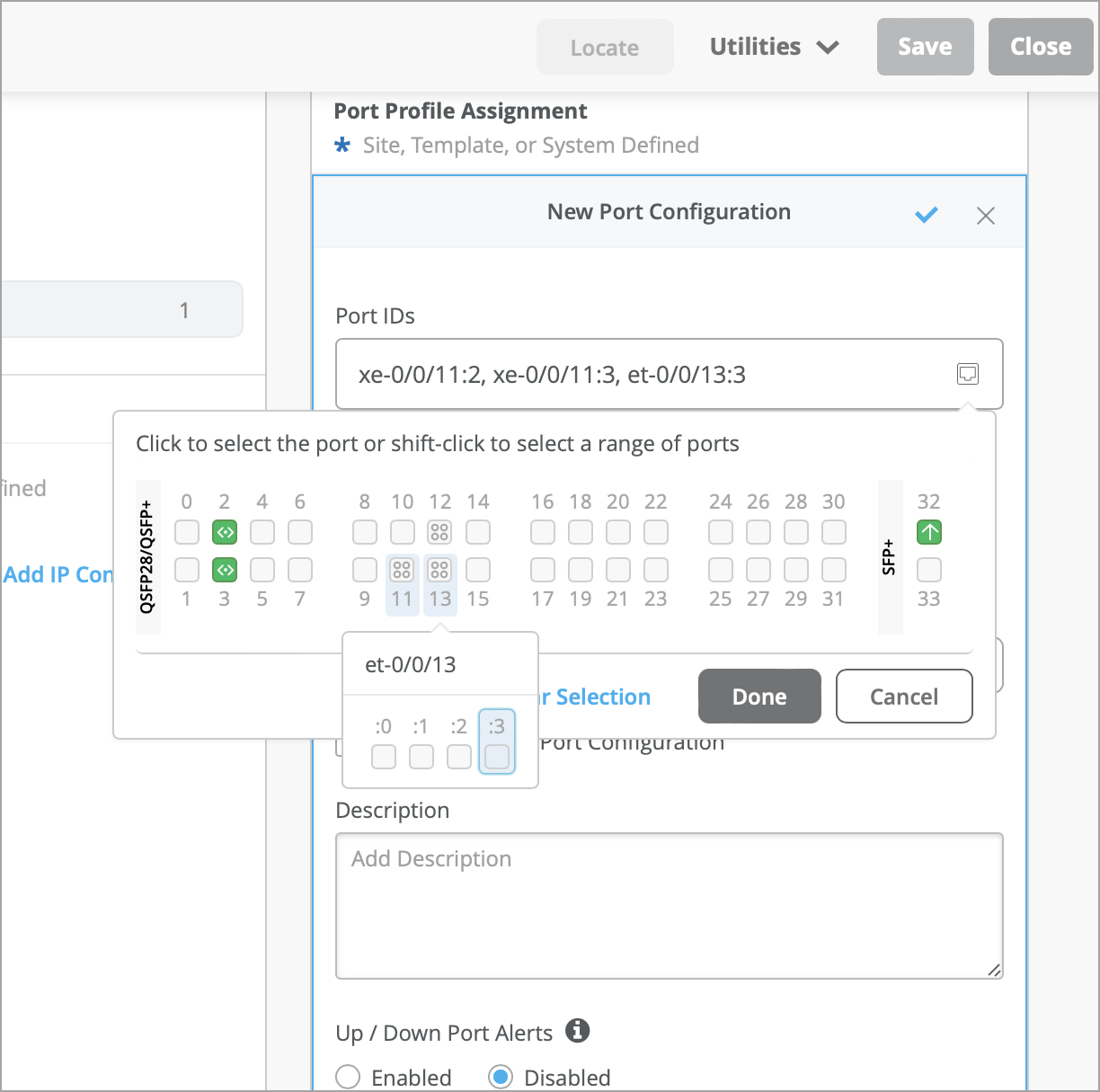

User interface for configuring network ports with options to assign port IDs, select ports or ranges, add descriptions, enable Up Down Port Alerts, and save or cancel.

同様に、キャンパスファブリック設定画面では、EVPN接続を設定しながらチャネル化されたポートを選択できます。

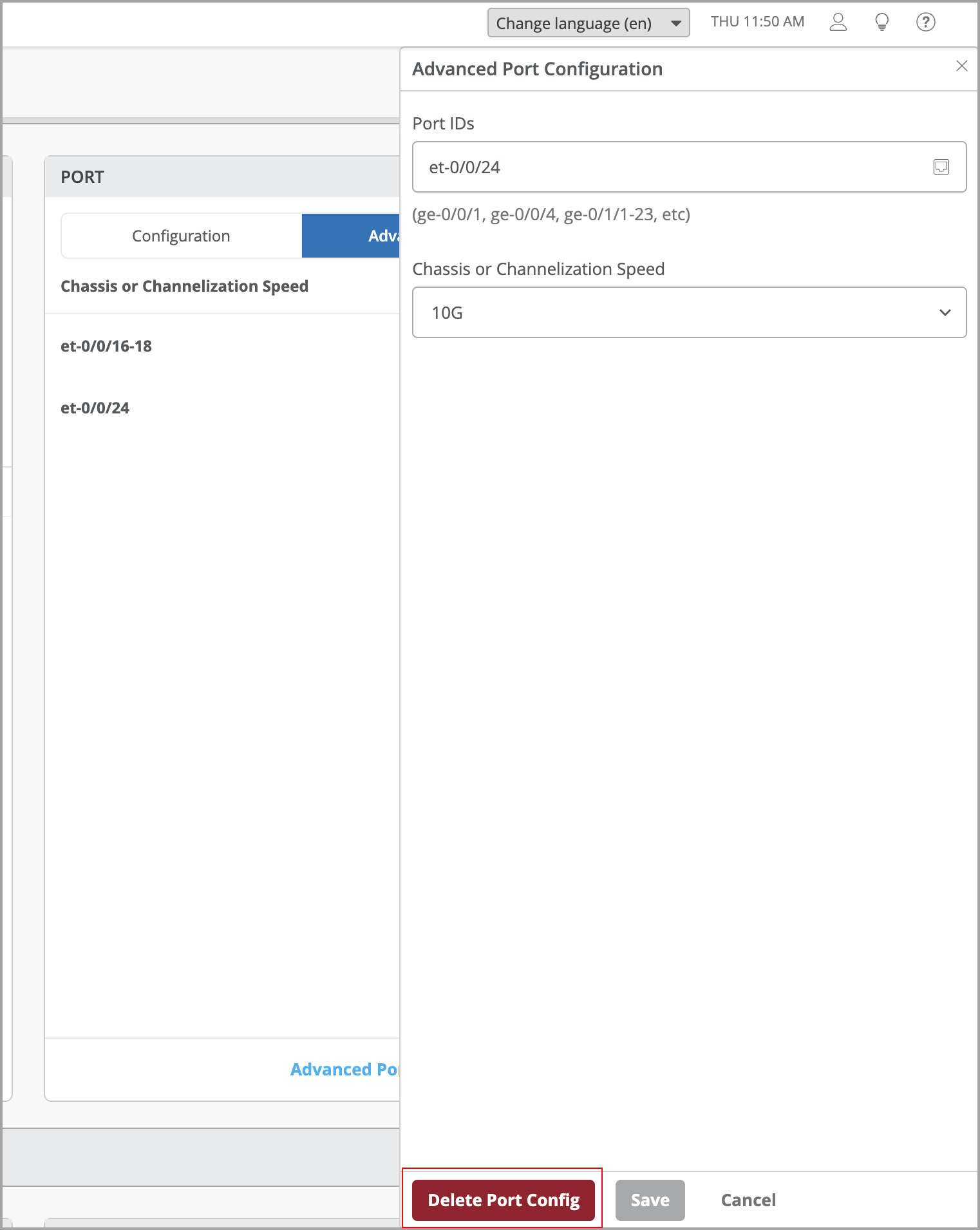

ポート速度設定を削除するには、スイッチの詳細ページのポートタイルの 詳細タブ に移動し、削除する設定をクリックしてから、 ポート設定の削除をクリックします。Advanced Port Configuration interface with fields for Port IDs and Chassis or Channelization Speed set to 10G, options to Delete Port Config, Save, or Cancel.
