無線ネットワーク向けMarvis Minis

Marvis Minisが無線ネットワーク上で検証を実行する方法をご覧ください。

無線向けMarvis Minisは、アクセスポイント(AP)を介したユーザー接続をシミュレートし、無線ネットワーク上の問題を検出します。Marvis Minisがネットワークサービスに障害を検出した場合、その障害を再検証し、検証範囲を他のAPやスイッチに拡大します。そうすることで、Marvis Minisは、問題がサイト全体に影響を与えるのか、それとも特定のスイッチ、WLAN、VLAN、サーバー、またはAPに影響を与えるのかを判断できます。Marvis Minisは、新しいデバイスの追加、設定の変更などの変更を自動的に範囲を設定し、検証します。また、Marvisは、ユーザーがネットワークに接続していないときでも、差し迫ったネットワークサービス障害を観測すると、Marvis Minisの検証を自動的にトリガーできます。

Marvis Minisは、組織内の複数のサイトまたは単一のサイトで検証を実行できます。Marvisは、各サイトで使用されているアクティブなAP、VLAN、アプリケーションを自動的に学習します。この機能により、Marvis MinisはすべてのAPを検証することなく、すべてのユーザーVLANと特定のAPを検証できます。Marvis Minisのデータは、Marvisの追加情報源としても機能します。

ダイナミックパケットキャプチャ、クライアントインサイト、Marvis Actionsにより、障害に関するインサイトと詳細を提供します。これらのインサイトを使用して、障害の範囲を特定し、ユーザーがネットワークに接続できないなどの問題を解決できます。Marvis Minisは、コンテキストに応じた一定の学習範囲で実際のユーザーエクスペリエンスをシミュレーションすることで、ネットワークサービスにさらなる負荷をかけることなく、同じ問題を特定して解決します。例えば、200台のAPが200台のスイッチに接続されているサイトがあるとします。Marvisは、約200台のAPでMarvis Minisをトリガーします。Marvis Minisが確認した障害に基づいて、必要に応じてのみ検証範囲を他のAPに拡張します。この機能により、ネットワークサービスに追加の負荷がかかりません。

無線ネットワークの検証

Marvis Minisは、サイト内のすべてのAP、WLAN、スイッチ、アクティブVLANを学習し、実行するテストを自動的に作成します。デバイスを追加すると、Marvis Minisはそのテストスコープを構築して更新します。

Marvis Minisは、サイト内のすべてのAPでファームウェアバージョン0.14.29313以降を実行している場合に検証を実行します。自動検証は 1 時間単位で実行されます。Marvis Minisサイトレベルのページにある[ 今すぐテスト ]ボタンを使用して、手動でMarvis Minis検証をトリガーすることもできます。

Marvis Minisは、アクティブなクライアントVLANとRRMの詳細に基づいて、スコープを1時間ごとに更新します。Marvis Minisの検証範囲には、ネットワークに接続されているクライアントがない場合、WLANからVLANへのマッピングのみが含まれます。

Marvis Minisは、有効な無線LAN上のすべてのアクティブなVLANについて以下のネットワークサービスを検証し、サイトが機能していることを確認します。

  • ダイナミックホスト構成プロトコル(DHCP)

  • アドレス解決プロトコル(ARP)

  • ドメインネームシステム(DNS)

  • アプリケーションの到達可能性

Marvis Minisは、アクティブなユーザーVLAN上でユーザー接続をシミュレートし、以下の手順を使用して接続プロセスを検証します。

  1. クライアント VLAN の DHCP リクエストを送信し、VLAN が IP アドレスを取得するかどうかを報告します。APは、ブロードキャスト検出とユニキャスト更新の両方を送信します。

  2. ゲートウェイのARP要求を生成します。

  3. DHCPオファーで受信したすべてのDNSサーバーIPアドレスに対するDNSクエリを解決します。

  4. アプリケーションの到達可能性を検証することによって、インターネットの到達可能性を検証します。

    Marvis Minisは、デフォルトで、アプリケーションの到達可能性とインターネット接続について、4つのアプリケーションをテストします。

    • Microsoft Teams(https://teams.microsoft.com)

    • オフィス(https://office.com)

    • Appleのキャプティブポータル(https://captive.apple.com)

    • Googleの接続チェックエンドポイント(https://connectivitycheck.gstatic.com)

    カスタムユーザーアプリケーションは、組織またはサイトの設定で定義できます。

  5. テスト対象のVLAN上のDHCPリースを明示的に解除します。

注:

クライアント VLAN が AP 管理 VLAN と同じ場合、AP はすでに IP アドレスを取得し、ARP を解決しています。このようなシナリオでは、Marvis Minisは接続前の失敗チェックの一環として、DNSとアプリケーションの到達可能性のみを検証します。DHCPリクエストは送信せず、AP管理VLANのARP解決の再検証も行われません。

このシナリオのMarvis Minisダッシュボードを示す例を次に示します。Marvis Minisは、サイトKR-Site-01のDNSとアプリケーションのみのステータスを報告します。DHCPとARPにカーソルを合わせると、ステータスが 「未検証」と表示されます。

Network management dashboard showing a weekly graph with red and green status sections, a table listing sites with access points, tests, Marvis actions, and status indicators for DHCP, ARP, DNS, and Application using color coding. Sidebar includes navigation options like Monitor, Clients, and Access Points.

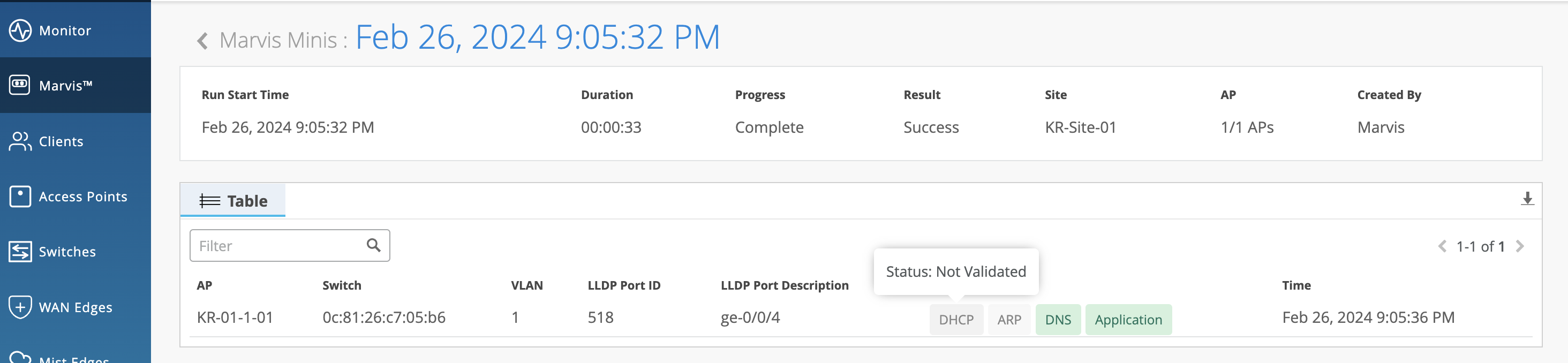

サイトをクリックすると詳細なビューがこちらです。

Network monitoring interface showing a completed test on February 26, 2024, at 9:05:32 PM. Test duration was 33 seconds, conducted at KR-Site-01 with 1 access point tested. Test result was successful, initiated by Marvis. Access point details include name KR-01-1-01, switch MAC address 0c:81:26:05:b6, VLAN ID 1, LLDP Port ID 518, port description ge-0/0/4, status not validated, and test completion time 9:05:36 PM. Menu options for monitoring clients, access points, switches, WAN edges, and Mist edges are visible.

Marvis Minisが到達可能性に障害を検出した場合、以下のチェックを実行して障害の範囲を把握します。

  1. 障害が発生した AP の接続を再テストします。

  2. 同じスイッチに接続されている別のAPで問題が発生するかどうかをテストします。

  3. 別のスイッチに接続されている AP で問題が発生するかどうかをテストします。

  4. 障害の範囲がその VLAN の AP、スイッチ、またはサイトに限定されているかどうかを確認します。

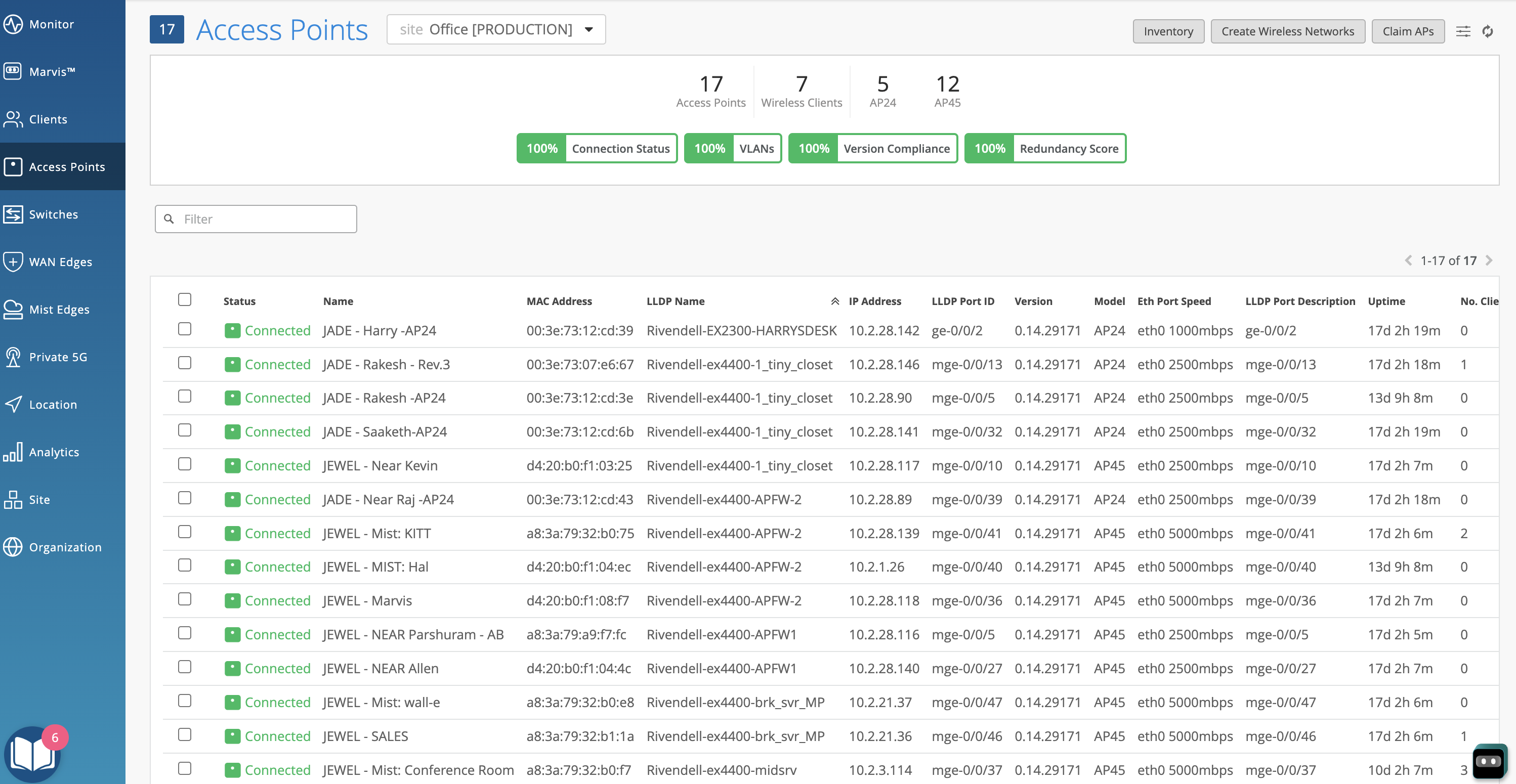

次の例では、あるサイトに 17 台の AP が 6 台のスイッチで接続されています。検証範囲には、6つのAPが含まれます(各スイッチに接続された1つのAPと関連するVLAN)。

Network management interface showing site labeled Office PRODUCTION with 17 access points, 7 wireless clients, and summary stats. Access points table displays connection status, names, IP addresses, models, port speeds, and client counts. Navigation menu includes options for monitoring, managing network elements, analytics, and settings. Action buttons allow inventory management, network creation, and claiming access points.

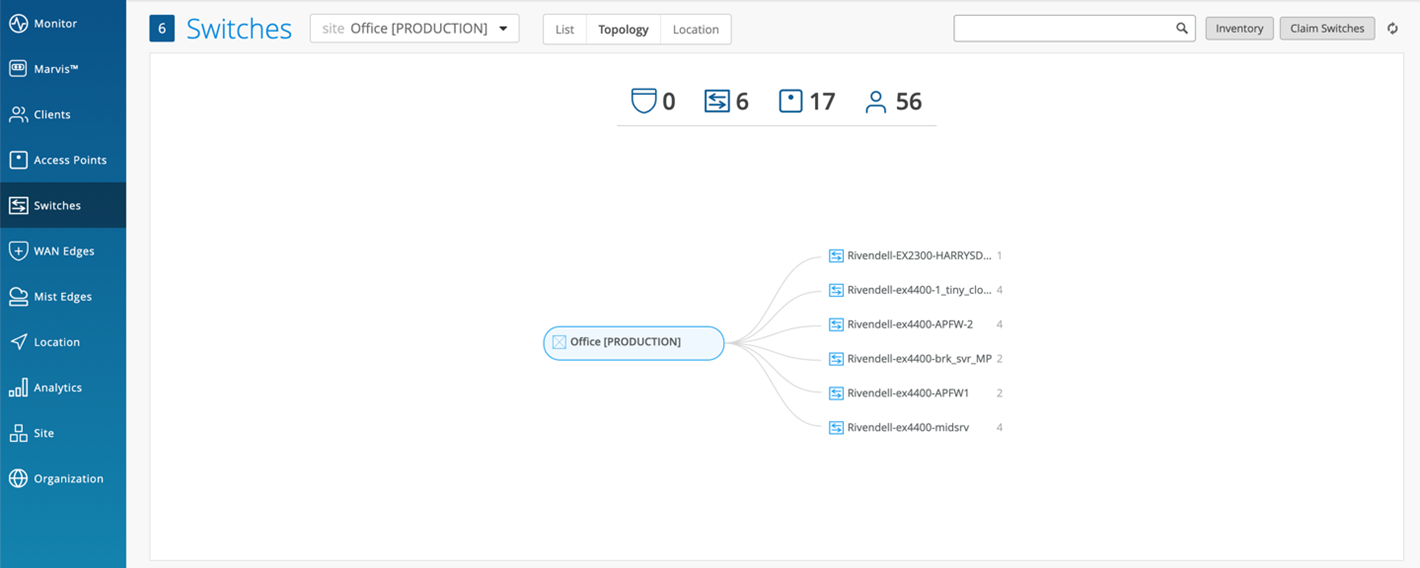

スイッチ>トポロジーページには、APが接続されている6台のスイッチが表示されています。

Network management dashboard showing the Switches section with topology view selected. Office PRODUCTION is the central node connected to six switches, displaying metrics: 0 security issues, 6 switches, 17 connections, and 56 users.

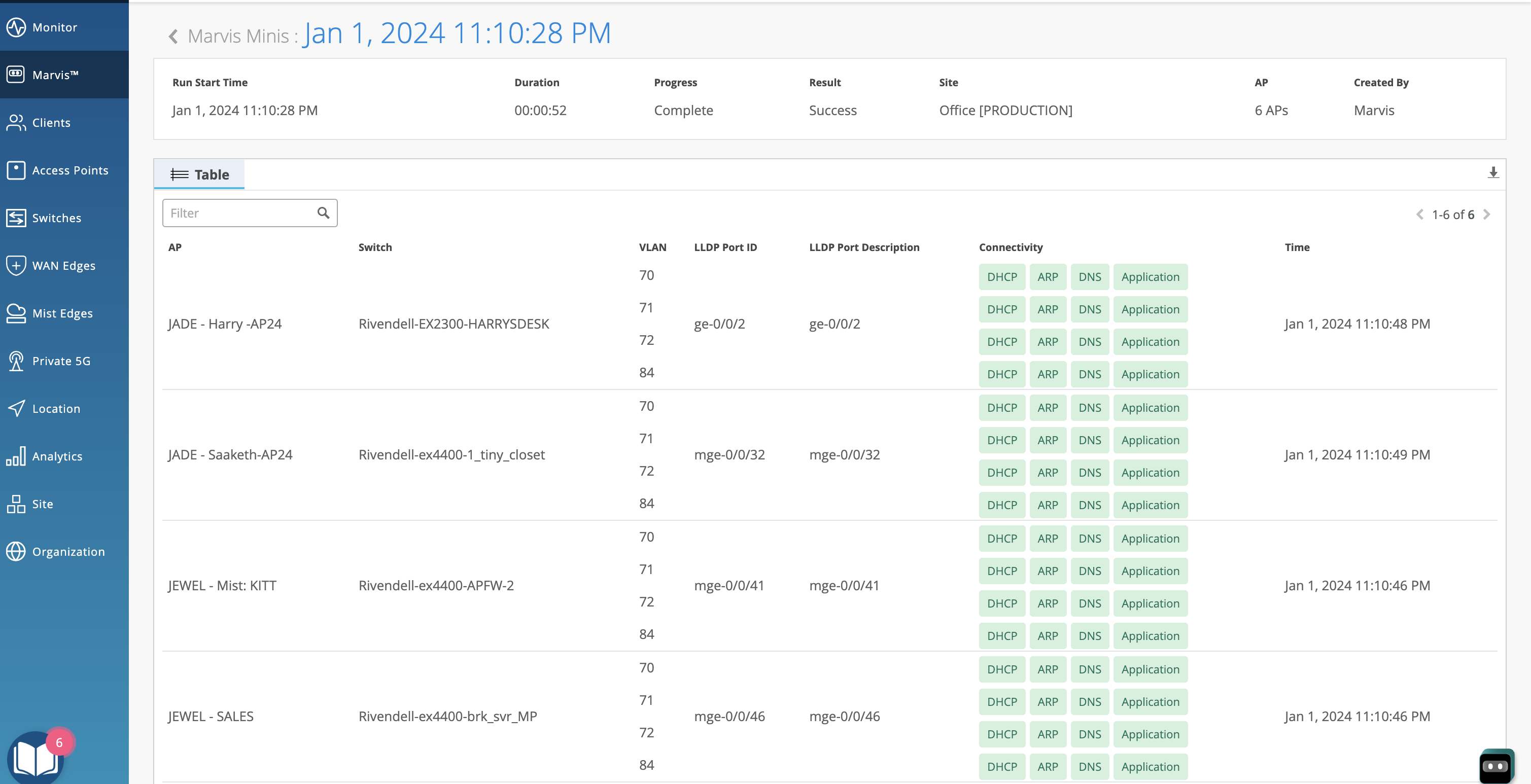

検証結果が表示されたMarvis Minisページは次のとおりです。

Network management dashboard showing access points, switches, VLANs, LLDP port IDs, connectivity status, timestamps, and monitoring options.
