例:ASパス正規表現の使用
自律システム(AS)パスは、BGPが使用するルート属性です。ASパスは、ルート選択と潜在的なルーティングループの防止の両方に使用されます。この例では、ASパス番号で正規表現を使用して、一連のルートを見つける方法を示しています。
要件
この例を設定する前に、デバイスの初期化以外の特別な設定を行う必要はありません。
概要
図1 は、外部BGP(EBGP)ピアリングセッションを介して接続された複数のASを示しています。各デバイスは、割り当てられたアドレス空間内で顧客ルートを生成しています。
トポロジー
図1 は、サンプルネットワークを示しています。

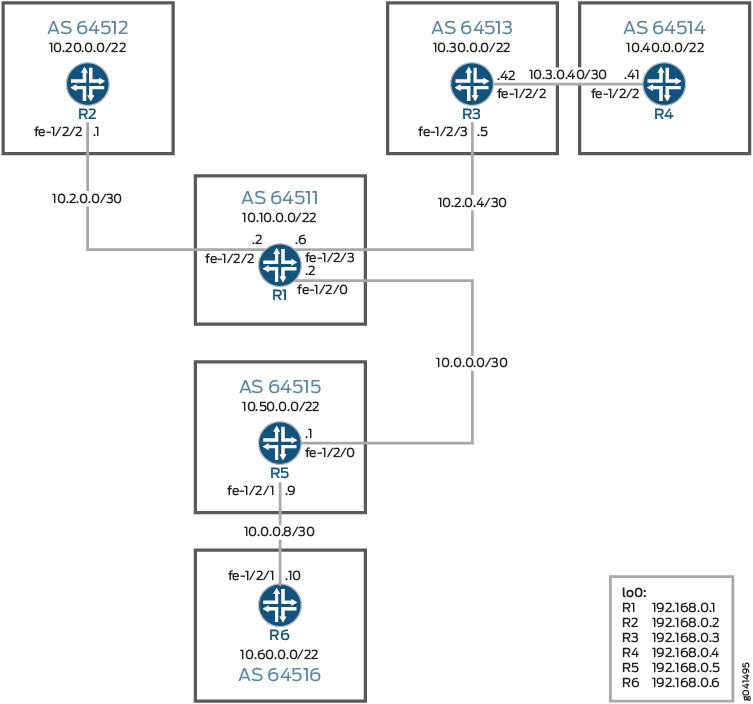

図1:正規表現AS BGPトポロジー
AS 64516 の管理者は、AS 64513 および AS 64514 から発信されるすべてのルートを拒否したいと考えています。 orig-in-64513 と orig-in-64514 と呼ばれる2つのASパス正規表現が作成され、 reject-some-routesと呼ばれるポリシーで参照されます。その後、デバイスR6にインポートポリシーとしてルーティングポリシーが適用されます。
CLIクイックコンフィグレーション は、 図1に示すすべてのデバイスの構成を示しています。
セクション #configuration488__policy-as-path-regex-st では、デバイス R2 とデバイス R6 の手順を説明します。検証では、デバイスR2のshow routeコマンドとともにaspath-regexオプションを使用し、正規表現を使用してルートを見つける方法を示します。
設定
CLIクイックコンフィグレーション
この例をすばやく設定するには、以下のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更してから、コマンドを [edit] 階層レベルのCLIにコピー&ペーストします。
デバイスR1
set interfaces fe-1/2/2 unit 0 description to-R2 set interfaces fe-1/2/2 unit 0 family inet address 10.2.0.2/30 set interfaces fe-1/2/3 unit 0 description to-R3 set interfaces fe-1/2/3 unit 0 family inet address 10.2.0.6/30 set interfaces fe-1/2/0 unit 0 description to-R5 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp export send-static set protocols bgp group 64512 type external set protocols bgp group 64512 peer-as 64512 set protocols bgp group 64512 neighbor 10.2.0.1 set protocols bgp group 64513 type external set protocols bgp group 64513 peer-as 64513 set protocols bgp group 64513 neighbor 10.2.0.5 set protocols bgp group 64515 type external set protocols bgp group 64515 peer-as 64515 set protocols bgp group 64515 neighbor 10.0.0.1 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.10.1.0/24 reject set routing-options static route 10.10.2.0/24 reject set routing-options static route 10.10.3.0/24 reject set routing-options autonomous-system 64511
デバイスR2
set interfaces fe-1/2/2 unit 0 description to-R1 set interfaces fe-1/2/2 unit 0 family inet address 10.2.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp export send-static set protocols bgp group 64511 type external set protocols bgp group 64511 peer-as 64511 set protocols bgp group 64511 neighbor 10.2.0.2 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.20.1.0/24 reject set routing-options static route 10.20.2.0/24 reject set routing-options static route 10.20.3.0/24 reject set routing-options autonomous-system 64512
デバイスR3
set interfaces fe-1/2/3 unit 0 description to-R1 set interfaces fe-1/2/3 unit 0 family inet address 10.2.0.5/30 set interfaces fe-1/2/2 unit 0 description to-R4 set interfaces fe-1/2/2 unit 0 family inet address 10.3.0.42/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp export send-static set protocols bgp group 64511 type external set protocols bgp group 64511 peer-as 64511 set protocols bgp group 64511 neighbor 10.2.0.6 set protocols bgp group 64514 type external set protocols bgp group 64514 peer-as 64514 set protocols bgp group 64514 neighbor 10.3.0.41 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.30.1.0/24 reject set routing-options static route 10.30.2.0/24 reject set routing-options static route 10.30.3.0/24 reject set routing-options autonomous-system 64513
デバイスR4
set interfaces fe-1/2/2 unit 0 description to-R3 set interfaces fe-1/2/2 unit 0 family inet address 10.3.0.41/30 set interfaces lo0 unit 0 family inet address 192.168.0.4/32 set protocols bgp export send-static set protocols bgp group 64513 type external set protocols bgp group 64513 peer-as 64513 set protocols bgp group 64513 neighbor 10.3.0.42 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.40.1.0/24 reject set routing-options static route 10.40.2.0/24 reject set routing-options static route 10.40.3.0/24 reject set routing-options autonomous-system 64514
デバイスR5
set interfaces fe-1/2/0 unit 0 description to-R1 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/1 unit 0 description to-R6 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.9/30 set interfaces lo0 unit 0 family inet address 192.168.0.5/32 set protocols bgp export send-static set protocols bgp group 64511 type external set protocols bgp group 64511 peer-as 64511 set protocols bgp group 64511 neighbor 10.0.0.2 set protocols bgp group 64516 type external set protocols bgp group 64516 peer-as 64516 set protocols bgp group 64516 neighbor 10.0.0.10 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.50.1.0/24 reject set routing-options static route 10.50.2.0/24 reject set routing-options static route 10.50.3.0/24 reject set routing-options autonomous-system 64515
デバイスR6
set interfaces fe-1/2/1 unit 0 description to-R5 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.10/30 set interfaces lo0 unit 0 family inet address 192.168.0.6/32 set protocols bgp export send-static set protocols bgp group 64515 type external set protocols bgp group 64515 import reject-some-routes set protocols bgp group 64515 peer-as 64515 set protocols bgp group 64515 neighbor 10.0.0.9 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set policy-options policy-statement reject-some-routes term find-routes from as-path orig-in-64513 set policy-options policy-statement reject-some-routes term find-routes from as-path orig-in-64514 set policy-options policy-statement reject-some-routes term find-routes then reject set policy-options as-path orig-in-64513 ".* 64513" set policy-options as-path orig-in-64514 ".* 64514" set routing-options static route 10.60.1.0/24 reject set routing-options static route 10.60.2.0/24 reject set routing-options static route 10.60.3.0/24 reject set routing-options autonomous-system 64516
手順
ステップバイステップの手順
次の例では、設定階層内のさまざまなレベルに移動する必要があります。CLIのナビゲーションについては、『Junos OS CLIユーザーガイド』の「設定モードでCLIエディターを使用する」を参照してください。
デバイスR2を設定するには:
-
デバイスインターフェイスを設定します。
[edit interfaces] user@R2# set fe-1/2/2 unit 0 description to-R1 user@R2# set fe-1/2/2 unit 0 family inet address 10.2.0.1/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
-
デバイスR1へのEBGP接続を設定します。
[edit protocols bgp] user@R2# set export send-static user@R2# set group 64511 type external user@R2# set group 64511 peer-as 64511 user@R2# set group 64511 neighbor 10.2.0.2
-
ルーティングポリシーを設定します。
[edit policy-options policy-statement send-static term 1] user@R2# set from protocol static user@R2# set then accept
-
静的ルートを設定します。
[edit routing-options static] user@R2# set route 10.20.1.0/24 reject user@R2# set route 10.20.2.0/24 reject user@R2# set route 10.20.3.0/24 reject
-
AS番号を設定します。
[edit routing-options] user@R2# set autonomous-system 64512
ステップバイステップの手順
次の例では、設定階層内のさまざまなレベルに移動する必要があります。CLIのナビゲーションについては、『Junos OS CLIユーザーガイド』の「設定モードでCLIエディターを使用する」を参照してください。
デバイスR6を設定するには:
-
デバイスインターフェイスを設定します。
[edit interfaces] user@R6# set fe-1/2/1 unit 0 description to-R5 user@R6# set fe-1/2/1 unit 0 family inet address 10.0.0.10/30 user@R6# set lo0 unit 0 family inet address 192.168.0.6/32
-
デバイスR5へのEBGP接続を設定します。
[edit protocols bgp] user@R6# set export send-static user@R6# set group 64515 type external user@R6# set group 64515 import reject-some-routes user@R6# set group 64515 peer-as 64515 user@R6# set group 64515 neighbor 10.0.0.9
-
スタティックルートを送信するルーティングポリシーを設定します。
[edit policy-options policy-statement send-static term 1] user@R6# set from protocol static user@R6# set then accept
-
特定のルートを拒否するルーティングポリシーを設定します。
[edit policy-options policy-statement reject-some-routes term find-routes] user@R6# set from as-path orig-in-64513 user@R6# set from as-path orig-in-64514 user@R6# set then reject [edit policy-options] user@R6# set as-path orig-in-64513 ".* 64513" user@R6# set as-path orig-in-64514 ".* 64514"
-
静的ルートを設定します。
[edit routing-options static] user@R6# set route 10.60.1.0/24 reject user@R6# set route 10.60.2.0/24 reject user@R6# set route 10.60.3.0/24 reject
-
AS番号を設定します。
[edit routing-options] user@R6# set autonomous-system 64516
結果
設定モードから、 show interfaces、 show protocols、 show policy-options、および show routing-options コマンドを入力して設定を確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。
デバイスR2
user@R2# show interfaces
fe-1/2/0 {
unit 0 {
description to-R1;
family inet {
address 10.2.0.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
export send-static;
group 64511 {
type external;
peer-as 64511;
neighbor 10.2.0.2;
}
}
user@R2# show policy-options
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
}
user@R2# show routing-options
static {
route 10.20.1.0/24 reject;
route 10.20.2.0/24 reject;
route 10.20.3.0/24 reject;
}
autonomous-system 64512;
デバイスR6
user@R6# show interfaces
fe-1/2/0 {
unit 0 {
description to-R5;
family inet {
address 10.0.0.10/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.6/32;
}
}
}
user@R6# show protocols
bgp {
export send-static;
group 64515 {
type external;
import reject-some-routes;
peer-as 64515;
neighbor 10.0.0.9;
}
}
user@R6# show policy-options
policy-statement reject-some-routes {
term find-routes {
from as-path [ orig-in-64513 orig-in-64514 ];
then reject;
}
}
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
}
as-path orig-in-64513 ".* 64513";
as-path orig-in-64514 ".* 64514";
user@R6# show routing-options
static {
route 10.60.1.0/24 reject;
route 10.60.2.0/24 reject;
route 10.60.3.0/24 reject;
}
autonomous-system 64516;
デバイスの設定が完了したら、設定モードから commit を入力します。
検証
設定が正常に機能していることを確認します。
デバイスR2でのルートの検索
目的
デバイスR2では、 show route aspath-regex コマンドを使用して、正規表現を使用してルートを見つけます。
アクション
AS 64516のデバイスR6から発信されたルートを探します。
user@R2> show route terse aspath-regex ".* 64516" inet.0: 21 destinations, 21 routes (21 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both A V Destination P Prf Metric 1 Metric 2 Next hop AS path * ? 10.60.1.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2 * ? 10.60.2.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2 * ? 10.60.3.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2
AS 64514またはAS 64516のいずれかで発信されたルートを探します。
user@R2> show route terse aspath-regex ".* (64514|64516)" inet.0: 21 destinations, 21 routes (21 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both A V Destination P Prf Metric 1 Metric 2 Next hop AS path * ? 10.40.1.0/24 B 170 100 64511 64513 64514 I unverified >10.2.0.2 * ? 10.40.2.0/24 B 170 100 64511 64513 64514 I unverified >10.2.0.2 * ? 10.40.3.0/24 B 170 100 64511 64513 64514 I unverified >10.2.0.2 * ? 10.60.1.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2 * ? 10.60.2.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2 * ? 10.60.3.0/24 B 170 100 64511 64515 64516 I unverified >10.2.0.2
トランジットネットワークとしてAS 64513を使用するルートを探します。
user@R2> show route terse aspath-regex ".* 64513 .+" inet.0: 21 destinations, 21 routes (21 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both A V Destination P Prf Metric 1 Metric 2 Next hop AS path * ? 10.40.1.0/24 B 170 100 64511 64513 64514 I unverified >10.2.0.2 * ? 10.40.2.0/24 B 170 100 64511 64513 64514 I unverified >10.2.0.2 * ? 10.40.3.0/24 B 170 100 64511 64513 64514 I unverified
意味
出力は、指定されたASパス正規表現に一致するルーティングテーブルエントリを示しています。
デバイスR6でルートが除外されていることを確認する
目的
デバイスR6では、 show route and show route hidden コマンドを使用して、AS 64513およびAS 64514から発信されたルートがデバイスR6のルーティングテーブルから除外されていることを確認します。
アクション
user@R6> show route 10.30.0/22 inet.0: 21 destinations, 21 routes (15 active, 0 holddown, 6 hidden)
user@R6> show route 10.40.0/22 inet.0: 21 destinations, 21 routes (15 active, 0 holddown, 6 hidden)
user@R6> show route hidden
inet.0: 21 destinations, 21 routes (15 active, 0 holddown, 6 hidden)
+ = Active Route, - = Last Active, * = Both
10.30.1.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
10.30.2.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
10.30.3.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
10.40.1.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 64514 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
10.40.2.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 64514 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
10.40.3.0/24 [BGP ] 02:24:47, localpref 100
AS path: 64515 64511 64513 64514 I, validation-state: unverified
> to 10.0.0.9 via fe-1/2/1.0
意味
出力は、10.30.0/22 および 10.40.0/22 のルートがデバイス R6 で拒否されたことを示しています。
