CFMアクションプロファイル

論理インターフェイスのグループをダウンさせるためのCFMアクションプロファイルの概要

ネットワークの成長に伴い、CFM を使用して多数のサービスを監視する必要があります。各サービスを監視するには、サービスの論理インターフェイスごとに1つのセッションが必要です。サービスの数が多い場合、セッション数が制限されるため、この方法は拡張されません。サービスごとに1つのCFMセッションではなく、1つのCFMセッションで複数のサービスを監視できます。

また、ネットワーク間インターフェイス(NNI)論理インターフェイスでのセッションに基づいて、UNI(ユーザー間インターフェイス)デバイスを停止させる必要があるシナリオもあります。ここで、NNI論理インターフェイスはコアインターフェイスを、UNI物理インターフェイスは複数のサービス論理インターフェイスをホストするアクセスインターフェイスを指します。コアインターフェイス監視に基づいて、アクセスインターフェイスに関連付けられたサービス論理インターフェイスを停止できます。

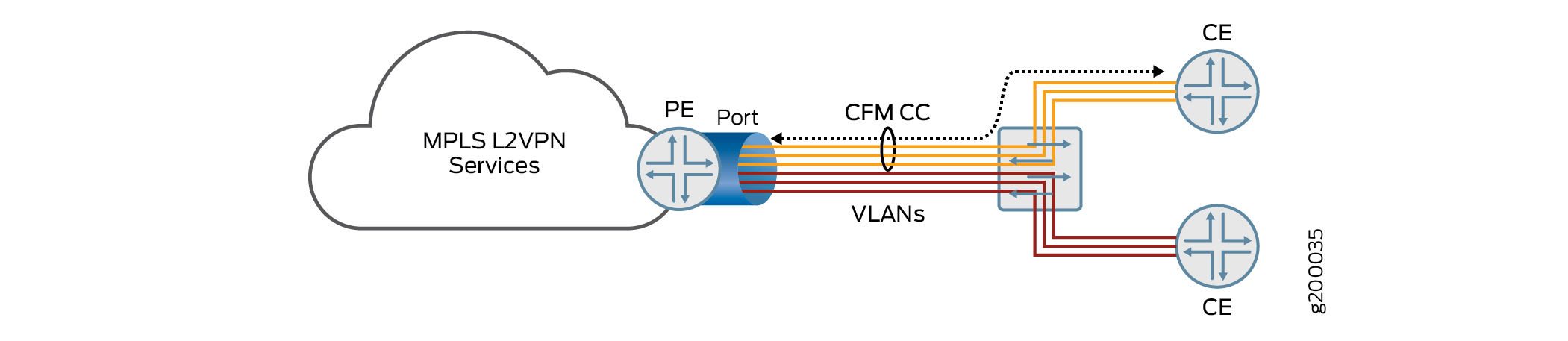

図 1 は、カスタマーエッジ(CE)ルーター宛ての多数のサービスが、プロバイダエッジ(PE)ルーターの 1 つのポートを共有するトポロジーを示しています。各サービスは1つの論理インターフェイスを使用します。一連のサービスまたは論理インターフェイス(黄色で表示)は 1 つの CE ルーターを宛先とし、一連のサービスまたは論理インターフェイス(赤色で表示)は別の CE ルーターを宛先としています。各サービスを監視するには、各サービス専用のダウンメンテナンスアソシエーションエンドポイント(MEP)セッションが必要です。セッションがダウンするたびにサービス論理インターフェイスをダウンさせることで、サービスをダウンさせることができます。ただし、サービスの数が多い場合、このアプローチは拡張できません。物理インターフェイス上のCFMセッションの監視も、複数のCEルーターが接続されており、他のCEルーターへのサービスが中断される可能性があるため、実現できません。1つのセッションで複数のサービスを監視するというこの問題に対処するには、CCMアクションプロファイルを作成し、単一の論理インターフェイスに設定されたCFMセッションを使用して、論理インターフェイスのグループを停止させることができます。

図1:複数のCEルーター宛てのPEルーター上の単一ポートを共有する複数のVLANサービスのトポロジー Network diagram showing MPLS Layer 2 VPN services. Features MPLS cloud, provider edge routers, ports, VLANs for traffic segmentation, and customer edge devices. Connectivity fault management ensures network integrity.

Network diagram showing MPLS Layer 2 VPN services. Features MPLS cloud, provider edge routers, ports, VLANs for traffic segmentation, and customer edge devices. Connectivity fault management ensures network integrity.

以下のシナリオでCCMアクションプロファイルを設定できます。

CCM 監視セッションが論理インターフェイスの 1 つで実行されているが、異なる親ポートで実行されている場合に、すべてが同じ親ポートを持つ論理インターフェイスのグループをダウンさせます。
CCM監視セッションが論理インターフェイスの1つで実行されている場合に、論理インターフェイスのグループをダウンさせるには、すべて同じ親ポートに属しています。
CCM 監視セッションが別の親ポートの論理インターフェイスの 1 つで実行されている場合に、ポートをダウンさせるには。

CFMアクションプロファイルを作成して論理インターフェイスのグループを停止させるメリット

複数のサービスを監視する必要がある拡張ネットワークにおけるリソース要件を軽減します。
監視対象の複数のサービスを含むトポロジーにおいて、サービスごとに個別のMEPセッションを作成する必要がなくなり、ネットワークのパフォーマンスと拡張性が向上します。

論理インターフェイスのグループを停止させるためのCFMアクションプロファイルの設定

単一の論理インターフェイスに設定されたCFMセッションを使用して複数のサービスまたはIFLを監視するには、CCMアクションプロファイルを作成して論理インターフェイスのグループを停止できます。アクションプロファイルでインターフェイスグループをダウンさせるためのアクションを定義する必要があります。次に、インターフェイスデバイス名と、ダウンさせる必要がある論理インターフェイスの数を定義します。論理インターフェイスは、 interface-device-name と unit-listの組み合わせで表されます。次の手順では、 interface-device-name や unit-list が指定されている場合に論理インターフェイスのグループを停止する手順を説明します。

設定モードで、[edit protocols oam ethernet connectivity-fault-management]階層レベルで、アクションプロファイルとCFMイベントの名前を指定します。アクションプロファイルには複数のイベントを設定できます。
例えば、
注:
このアクション interface-group-down は、adjacency-lossとRDI以外のイベントではサポートされません。その他のイベントを設定すると、コミットエラーが発生します。
設定モードで、[edit protocols oam ethernet connectivity-fault-management action-profile profile-name ]階層レベルで、インターフェイスグループを停止するアクションを定義します。
注:
このアクション interface-group-down は、他のインターフェイス関連のアクションではサポートされません。設定されたその他のアクションは、コミットエラーの原因となります。

[edit protocols oam ethernet connectivity-fault-management] 階層レベルで、メンテナンスドメインを定義します。メンテナンスアソシエーションパラメーターを指定します。

例えば、

edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-nameで、メンテナンスの関連付けエンドポイントと関連するパラメーターを定義します。

例えば、

アクションプロファイルにアクションinterface-group-down設定されている場合、RMEPレベルでinterface-groupを設定することは必須です。[edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name mep mep-id remote-mep mep-id action-profile profile-nameの設定モードで、アクションプロファイルでinterface-group-downとマークされたインターフェイスグループを停止させるinterface-groupステートメントを含めます。
例えば、
注:
interface-group設定がRMEP設定に含まれていない場合。この設定により、コミットエラーが発生します。
論理インターフェイスは、 interface-device-name と unit-listの組み合わせで表されます。デバイスインターフェイス名と [edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name mep mep-id remote-mep mep-id action-profile profile-name interface-groupの論理インターフェイス数を設定します。
例えば、
この設定例では、インターフェイスge-0/0/0.0がダウンしています。
注:
- interface-groupパラメータ、interface-device-name、またはunit-listの少なくとも1つを設定する必要があります。インターフェイスデバイス名が設定されていない場合、MEPインターフェイスはデバイス名と見なされ、そのデバイス上の論理インターフェイスが停止します。
- unit-listパラメーターが推奨制限を超えると、コミットエラーが発生します。
- interface-device-nameがinterface-groupで指定されていない場合、物理インターフェイスのunit-listに記載されている論理インターフェイス番号はダウンします。
- interface-groupでunit-listが指定されていない場合、設定されたインターフェイスのIFLが停止します。

コマンドを使用して設定を確認します show protocols oam 。

CFMイベントに対するCFMアクションを指定するためのCFMアクションプロファイルの設定

接続障害管理(CFM)アクションプロファイルを作成して、監視するイベントフラグとしきい値を定義できます。また、設定されたイベントが発生したときに実行するアクションを指定することもできます。CFM イベントが発生すると、ルーターは仕様に基づいて対応するアクションを実行します。アクションプロファイルで1つ以上のイベントを設定できます。または、アクションプロファイルを設定し、リモートメンテナンスアソシエーションエンドポイント(MEP)への接続に障害が発生した場合のデフォルトアクションを指定することもできます。

注:

現時点では、複数のアクションを設定することはできません。設定できるアクションは1つだけです。この制限は、 action ステートメントと clear-action ステートメントの両方に影響します。

CFMアクションプロファイルを設定するには:

設定モードで、[edit protocols oam ethernet connectivity-fault-management]階層レベルで、アクションプロファイルとCFMイベントの名前を指定します。アクションプロファイルには複数のイベントを設定できます。考えられるイベントには、interface-status-tlv、port-status-tlv、adjacency-loss、RDIが含まれます。
イベントが発生したときにルーターが実行するアクションを指定します。アクションは、イベントが発生するとトリガーされます。アクションプロファイルで複数のイベントを設定している場合、アクションをトリガーするためにすべてのイベントが発生する必要はありません。
リモートMEPへの接続に障害が発生した場合にルーターが実行するデフォルトのアクションを指定します。アクションが設定されていない場合、アクションは実行されません。
注:
CCC(回線クロスコネクト)インターフェイス(l2circuit/l2vpn)上で実行されているアップMEP CFMセッションで、アクションプロファイルを interface-down アクションに関連付けることはお勧めできず、デッドロック状態につながる可能性があります。
