Express Path

SRX4600、SRX4700、SRX5400、SRX5600、SRX5800デバイスでは、リリース21.2R1以降、自動エクスプレスパスJunos OSデフォルトで有効になっています。Junosリリース21.2R1以降にアップグレードすると、追加の設定やハードウェア投資なしで、比類のない次世代ファイアウォールのパフォーマンスを無料で利用できるようになります。デフォルトでは、自動Express Pathが有効になっています。

リリース21.2R1 Junos OSルールごとのExpress Pathを無効にするには、 set security policies from-zone [untrust] to-zone ptrust] policy [services-offload-pol1] then permit no-services-offload コマンドを使用します。

ルールごとにサービスオフロードを有効にして以前の動作に戻すには、 set security forwarding-options services-offload disable コマンドを使用します。

自動 Express Path では、次の機能がサポートされています。

• ステートフルファイアウォール

• ネットワークアドレス変換(NAT)

• 統合ポリシー(動的アプリケーションとURLカテゴリを使用)

• ユーザーファイアウォール

• セキュリティインテリジェンス

• 侵入検出および防止(IDP)

• 拡張Webフィルタリング

• アプリケーション層ゲートウェイ(ALG)

• スクリーン(DDoS対策)

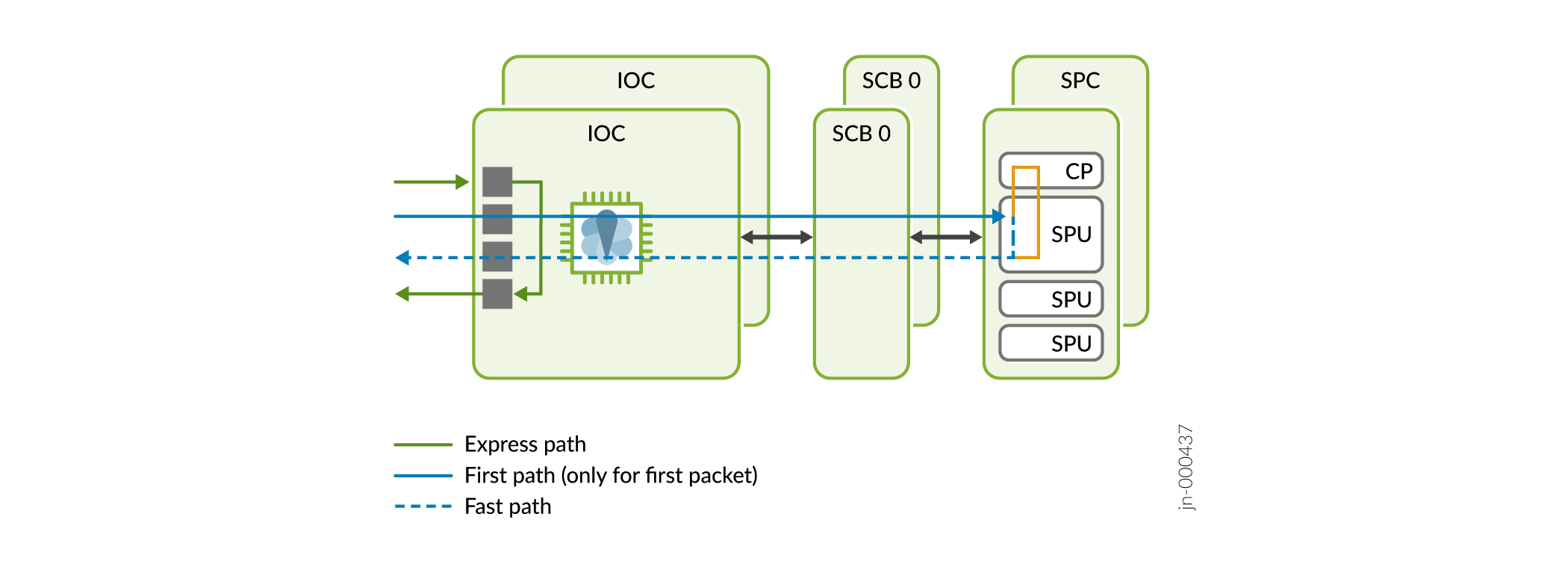

最初のパケットがインターフェイスに到着すると、ネットワークプロセッサはそれを中央点(CP)に転送します。次に、中央点がパケットをSPUに転送します。次に、SPUはネットワークプロセッサ上でセッションを作成し、トラフィックがExpress Pathセッションまたは通常のセッションに適格かどうかを確認します。

トラフィックがExpress Path処理の対象となる場合、SPUでトラフィックのExpress Pathセッションが作成されます。Express Path セッションは、ネットワークプロセッサ内の高速パスパケットを処理し、ネットワークプロセッサから出るパケットを処理します。

トラフィックがExpress Path処理の対象でない場合、SPUは通常のセッションを作成します。通常のセッションでは、高速パス処理のためにネットワークプロセッサからSPUにパケットを転送します。

SRX4600、SRX4700、SRX5400、SRX5600、およびSRX5800デバイスは、Express Pathをサポートしています。

表1 は、さまざまなSRXシリーズカードでのExpress Pathサポートの詳細を示しています。

表1:SRXシリーズファイアウォールカードでのExpress Pathサポート

SRXシリーズファイアウォール	カード名とモデル番号	サポートされている最も古いリリース
SRX5600、SRX5800	SRX5K-40GE-SFP	Junos OSリリース11.4
SRX5600、SRX5800	SRX5K-4XGE-XFP	Junos OSリリース11.4
SRX5600、SRX5800	SRX5K-FPC-IOCには、次のいずれかのカードが含まれています。 SRX-IOC-16GE-TX SRX-IOC-4XGE-XFP SRX-IOC-16GE-SFP	Junos OSリリース11.4
SRX5400、SRX5600、SRX5800	以下のMICのいずれかを含むSRX5K-MPC: SRX-MIC-10XGE-SFFP SRX-MIC-2X40GE-OSFP SRX-MIC-1X100GE-CFP SRX-MIC-20GE-SFP	Junos OSリリース12.3X48-D10
SRX5400、SRX5600、SRX5800	以下のMPCのいずれかを含むSRX5K-MPC3(IOC3): SRX5K-MPC3-40G10G (24x10GE + 6x40GE MPC) SRX5K-MPC3-100G10G(2x100GE + 4x10GE MPC)	Junos OSリリース15.1X49-D10
SRX5400、SRX5600、SRX5800	SRX5K-IOC4-10G(IOC4) SRX5K-IOC4-MRAT	Junos OSリリース19.3R1
SRX4600	適用外	Junos OSリリース19.2R1
SRX4700	適用外	Junos OSリリース24.4R1

注:

Express Path は、Junos OS リリース 21.2R1 から自動化されています。

Express Pathモードを設定するには:

• • IOCまたはフレックスIOCカードを備えたSRX5000シリーズデバイスでは、 set chassis fpc fpc-number pic pic-number services-offload コマンドを使用します。

• MPC(モジュラーポートコンセントレータ)を搭載したSRX5000シリーズデバイス上で、 set chassis fpc fpc-number np-cache コマンドを使用してIOCのNPキャッシュを有効にします。

• SRX4600デバイスでは、np-cacheオプションがデフォルトで有効になっています。したがって、 set chassis fpc fpc- number np-cache コマンドは適用されません。

Express Path を使用しない場合は、セキュリティ ポリシーで設定しないでください。

ネットワークプロセッサを搭載したSRX4600、SRX5400、SRX5600、SRX5800デバイスでは、パケットプラグインやストリームプラグインを含むすべてのプラグインがセッションを無視する場合、サービスオフロードセッションと、ネットワークプロセッサにセッションをインストールします。パケットプラグインがセッションを無視する場合、無視フラグをマークします。ストリーミングプラグインがセッションを無視した場合、無視フラグをマークし、TCP-TとTCP-Iを短絡させます。次に、ネットワークプロセッサにセッションをインストールして、セッションをオフロードします。

I/O カード(IOC)ネットワークプロセッサは、スイッチファブリックやSPUを経由せずに高速パスパケットを処理します。これにより、パケット処理の遅延が短縮されます。

各フロー エントリには、Express Path ネットワーク プロセッサのウィングごとのカウンターがあります。カウンタは、ネットワークプロセッサがウィングを介して送信するバイト数をキャプチャします。

さまざまなシナリオでのネットワークプロセッサの動作は、以下のとおりです。

• 最初のパスフロー—最初のパスフローは、現在のネットワークプロセッサフロープロセスと同じです。最初のパケットがネットワークプロセッサに到着すると、ネットワークプロセッサはTCPまたはUDPパケットを解析して5タプル鍵を抽出し、フローテーブルでセッション検索を実行します。次に、ネットワークプロセッサは最初のパケットを中央ポイントに転送します。これは最初のパケットであるため、現時点では中央点に一致するものを見つけることができません。中央点とSPUはセッションを作成し、それをユーザーが設定したポリシーと照合して、そのセッションが通常のセッションかサービスオフロードセッションかを判断します。

  Express Path で管理するセッションを指定すると、SPU はネットワーク プロセッサー フロー テーブルにセッション エントリーを作成します。これにより、セッションエントリーテーブルでExpress Pathフラグが有効になります。それ以外の場合、SPUはExpress Pathフラグなしでネットワークプロセッサに通常のセッションエントリを作成します。

• 高速パスフロー—ネットワークプロセッサでセッションエントリーを作成すると、セッションの後続のパケットがセッションエントリーテーブルと一致します。

  1. Express Path フラグが設定されていない場合、ネットワークプロセッサは、セッションエントリーテーブルで指定されたSPUにパケットを転送します。パケットは通常のフロープロセスを通過します。

  2. ネットワークプロセッサは、セッションエントリテーブルでservices-offloadフラグを見つけると、パケットをローカルで処理し、パケットを直接送信します。

  3. ネットワークプロセッサの早送り機能は、ワンファンアウトのマルチキャストセッションをサポートします。また、セッション内のエグレスポートは、イングレスポートと同じネットワークプロセッサに関連付けられている必要があります。その他のマルチキャストケースは、通常のセッションとして管理する必要があります。

• NATプロセス—SPUは、内部IPアドレスまたはポートと外部IPアドレスまたはポート間のマッピングを担当します。セッションの最初のパケットが到着すると、SPUはIPアドレスまたはポートマッピングを割り当て、その情報をネットワークプロセッサセッションエントリーに保存します。NATフラグが設定されている場合、ネットワークプロセッサはパケットを変更します。

• セッションのエージアウト—サービスオフロードセッションのトラフィックスループットを改善するために、SPUのパケット処理の需要を減らすために、事前に定義された期間ごとにパケットのコピーがSPUに送信されます。SPUに送信されるパケットコピー数を制限するために、サービスオフロードセッションごとにタイムスタンプが実装されます。ネットワークプロセッサは、最後のセッション一致からの経過時間を計算します。経過時間が定義された期間より長くある場合、ネットワークプロセッサはパケットのコピーをSPUに送信し、セッションタイムスタンプを更新します。

• セッションの終了と削除—ネットワークプロセッサは、FIN(終了データ)またはRST(接続のリセット)フラグを持つIPパケットを受信すると、パケットをSPUに転送します。その後、SPUはネットワークプロセッサ上のセッションキャッシュを削除します。ネットワークプロセッサは、状態遷移中もパケットの受信とSPUへの転送を継続します。

• 翼統計カウンタ
• ウィングあたりのセッション数統計

IOC カードの Express Path は、SPU ではなくネットワーク プロセッサ チップセットを介して高速パス パケットを処理することに基づき、一部の基本的なファイアウォール機能を IOC カードにオフロードします。

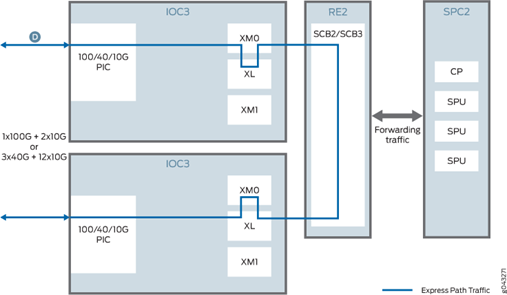

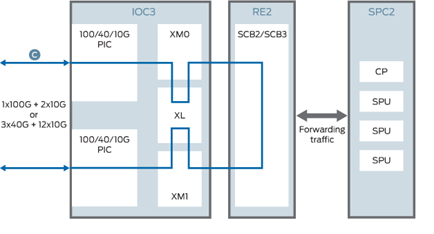

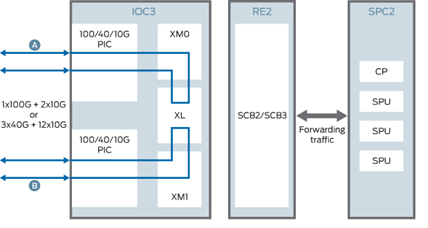

Express Path 機能を有効にしている場合、IOC カードは遅延を低くし、SPU のオーバーロードを取り除くことでスループットも向上させます。IOCカードは、カード内トラフィックフローとカード間トラフィックフローの両方をサポートします。最良の遅延結果を得るには、トラフィックフローのイングレスポートとエグレスポートの両方が、IOCカードの同じXMチップ上にある必要があります。

IOCカードは240Gbps FPCをサポートし、第3世代ネットワーク処理(NP)シリーズのチップセットを使用しています。この最新のルックアップおよびキューイングチップは、大容量向けに最適化されています。IOC カードは SCB2 および SCB3 と互換性があり、それ以前の SCB はサポートされていません。

電力と熱に制約があるため、IOCカード内の4つのPICすべての電源を同時にオンにすることはできません。偶数または奇数の順序で最大2つのPICの電源を入れます。 set chassis fpc <slot> pic <pic> power off コマンドを使用して、電源を入れるPICを選択できます。

システムログメッセージは以下の通りです。

• XMCHIP_CMERROR_DDRIF_INT_REG_CHKSUM_ERR_MINOR

• XMCHIP_CMERROR_DDRIF_INT_REG_CHKSUM_ERR_MAJOR

エラーメッセージは、フレキシブルPICコンセントレータ(FPC)上のXMチップがチェックサムエラーを検出し、パケットドロップを引き起こしていることを示しています。以下のエラーしきい値は、エラーを重大エラーまたは軽微なエラーに分類します。

• 軽微なエラー - 毎秒> 5 エラー

• 重大エラー —> 255 エラー/秒(最大カウント)

データプレーンでは、IOCカードがパケットを解析し、フローテーブルで検索します。IOCカードがフローテーブルに一致するものを見つけると、フローテーブルに示された指示に基づいてパケットを転送します。IOCカードは、NATを実行し、レイヤー2(L2)ヘッダーをカプセル化し、エグレスインターフェイスからパケットを転送できます。egressインターフェイスは、同じIOCカード(カード内ケース)または別のIOCカード(カード間ケース)に配置できます。

IOCカードが最初のパケットを受信すると、既存の早送りセッションと一致しません。デフォルトのハッシュベース転送が実行され、最初のパケットがSPUに送信されます。その後、SPUがセキュリティセッションを作成します。SPUが、トラフィックが高速転送に適しており、関連するIOCカードが高速転送をサポートしていることを検出した場合、IOCカードに高速転送セッションをインストールします。トラフィックに高速転送を適用できない場合、セッションメッセージは送信されず、IOCカードはデフォルトのハッシュベース転送を使用してパケットをSPUに転送します。

早送りIOCカード処理では、早送りセッションが一致した場合、セッションフローの結果に従ってパケットを直接転送できます。IOCカードは、パケットの転送、TTLチェックとNAT変換の減少、レイヤー2ヘッダーのカプセル化など、必要なすべてのアクションを実行します。

さらに、XLチップは、事前に定義された時間に転送パケットのコピーを1つSPUに送信します。このコピーは、SPUセッションの更新や、現在のXLチップの状態の検出などに使用されます。SPUはこのパケットを消費し、実際のパケットが処理および送信されているため、転送しません。

この例では、SRX5400、SRX5600、または SRX5800 デバイス上の IOC カードで Express Path を設定する方法を示します。

Express Path は、SPU(サービス処理ユニット)ではなくネットワーク内で高速パス パケットを処理するメカニズムです。この方法により、パケットがネットワークプロセッサから処理のためにSPUに転送され、送信のためにIOCに戻されるときに発生する長いパケット処理遅延を短縮します。

Junos OSリリース15.1X49-D40以降、この設定はIPv6トラフィックで有効ですが、このリリース以前はIPv4トラフィックに対してのみサポートされていました。

• 要件
• 概要
• 設定
• 結果
• Express Path の IOC カードの設定の確認

この例では、以下のハードウェアおよびソフトウェアコンポーネントを使用しています。

• IOCカードを搭載したSRX5400、SRX5600、またはSRX5800デバイス1台

• SRXシリーズファイアウォールのJunos OSリリース15.1X49-D40以降

注:

Express Path は、Junos OS リリース 21.2R1 から自動化されています。

この例では、IPv6トラフィック用にSRX5000シリーズデバイス上のIOCカードにExpress Pathを設定します。

IOCカードに2つのインターフェイスを設定し、IPv6アドレスを割り当てます。次に、IPv6トラフィックのフローベース処理を有効にします。次に、ゾーンを設定し、ゾーンにインターフェイスを追加します。次に、2つのゾーン間のトラフィックを許可するようにセキュリティポリシーを設定することで、2つの異なるゾーン間の通信を提供します。また、セキュリティポリシーでExpress Pathを有効にして、トラフィックがExpress Pathの対象となるかどうかを指定することもできます

手順

CLIクイックコンフィグレーション

この例を迅速に設定するには、以下のコマンドをコピーしてテキストファイルに貼り付け、改行を削除し、ネットワーク設定に一致させる必要がある詳細情報を変更し、コマンドを[edit] 階層レベルでCLIにコピーアンドペーストして、設定モードから commit を入力します。

ステップバイステップの手順

IOCカードを搭載したSRX5400、SRX5600、またはSRX5800ラインデバイスでExpress Pathを設定するには:

1. イーサネットインターフェイスを設定し、IPv6アドレスを割り当てます。

2. IPv6トラフィックのフローベース処理を有効にします。

3. セキュリティゾーンを設定し、インターフェイスを追加し、すべてのシステムサービスとインターフェイスを許可します。セキュリティゾーンを設定し、インターフェイスet-2/1/0.0で許可されるトラフィックとプロトコルのタイプを指定します。

4. セキュリティゾーンを設定し、インターフェイスを追加し、すべてのシステムサービスとインターフェイスを許可します。セキュリティゾーンを設定し、インターフェイスet-2/3/0.0で許可されるトラフィックとプロトコルのタイプを指定します。

5. ポリシーを作成し、そのポリシーの一致基準を指定します。一致基準は、デバイスがあらゆる送信元からあらゆる宛先、あらゆるアプリケーション上のトラフィックを許可できることを指定します。セキュリティポリシーでExpress Pathを有効にします。

   注:

   送信元アドレスと宛先アドレスの一致基準にワイルドカードany-ipv6を指定して、IPv6アドレスのみを含めることができます。送信元アドレスと宛先アドレスの一致基準に、IPv4 アドレスと IPv6 アドレスの両方を含む任意のオプションを指定します。

6. IOCカードでExpress Pathモードを設定します。

設定モードから、show chassisコマンドを入力して設定を確認します。出力に意図した設定が表示されない場合は、この例の手順を繰り返して設定を修正します。

デバイスの設定が完了したら、設定モードからコミットを入力します。
