EVPN-VXLANのシームレスなタイプ5からタイプ5へのステッチングの設定

EVPN Type 5ルートのシームレスなステッチングは、マルチPODデータセンターアーキテクチャ、または純粋なType 5ルーティングを使用したデータセンターの相互接続(DCI)に有益です。これにより、ボーダーリーフデバイスまたはボーダースパインデバイス間のタイプ5トンネルの数が削減されます。

この記事では、データセンターPOD間のタイプ5ルートのシームレスなステッチを実装するために必要な設定について説明します。1:1のVRFインスタンスマッピングをサポートしています。つまり、ローカルデータセンターゲートウェイ上の1つのVRFインスタンスを、リモートゲートウェイ上の別のVRFインスタンスにマッピングします。

トポロジー

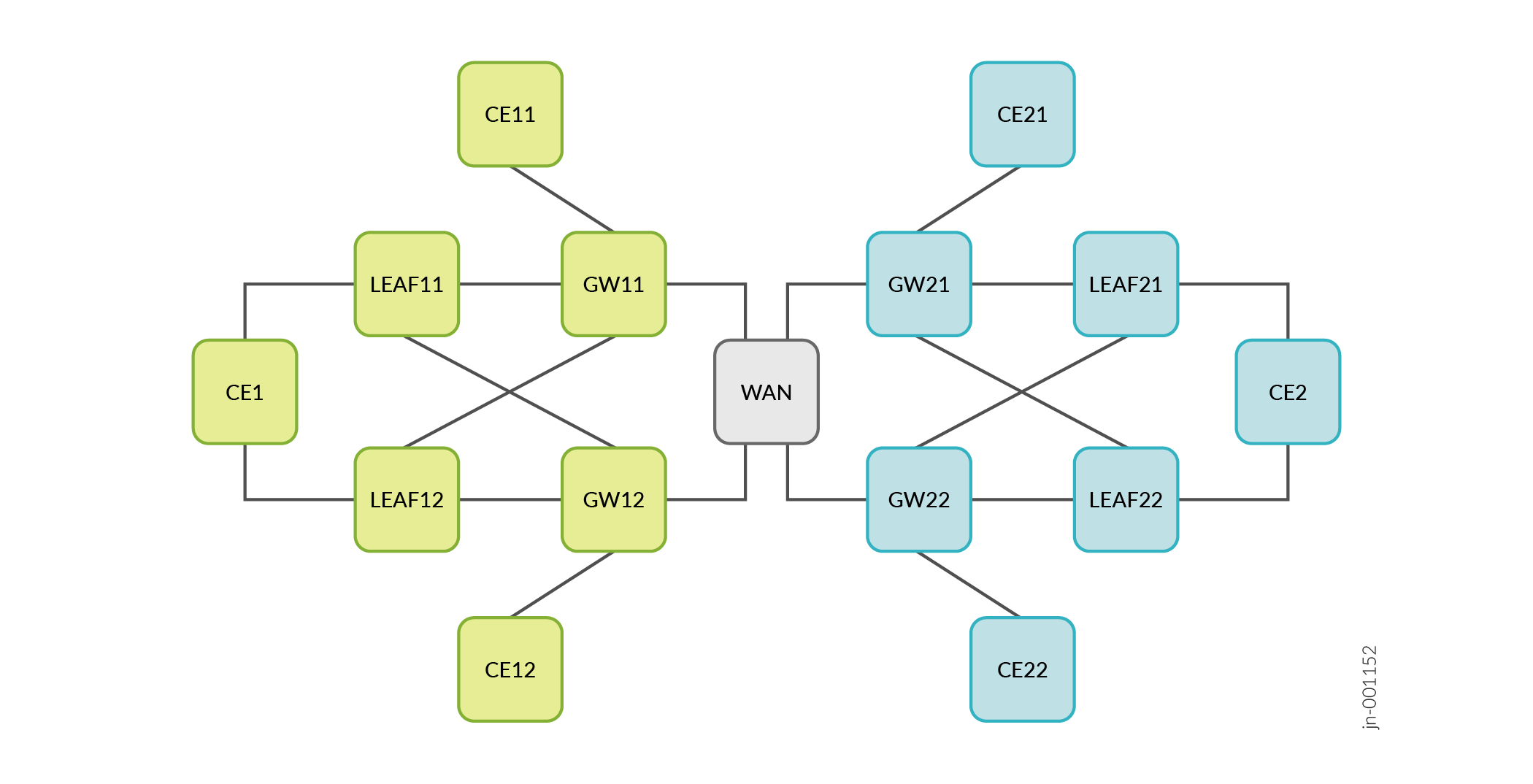

次の図は、WANを介して接続された2つのデータセンターPODを示しています。2つのデータセンターは、エッジルーティングブリッジング(ERB)を使用して設定されます。

図1:WANNetwork diagram showing a Wide Area Network setup with two clusters. Left cluster: CE1, CE11, CE12, LEAF11, LEAF12, GW11, GW12. Right cluster: CE2, CE21, CE22, LEAF21, LEAF22, GW21, GW22. Gateways connect to WAN.を介して接続されたEVPN-VXLANデータセンターPOD

構成の概要

以下の手順は、ステッチされたデータセンター間で純粋なEVPNタイプ5ルーティングを実装するための関連する設定を示しています。各データセンターPODにはローカルEVPN-VXLANオーバーレイファブリックがあり、WANを介してリモートデータセンターPODに至るまでEVPN DCIを活用します。

同じPOD内のデバイスは、EVPN-VXLANオーバーレイファブリックにMAC-VRFインスタンスを使用します。ゲートウェイデバイスは、WAN全体でType 5 DCIのレイヤー3 VRFインスタンスを追加します。この例では、ゲートウェイデバイスのオーバーレイ設定に焦点を当てています。アンダーレイでは、複数のオプションを使用できます。詳細については、「 VXLANデータプレーンカプセル化を使用したEVPNについて 」を参照してください。

MAC-VRFインスタンスを設定する

  1. GW11のMAC-VRFを設定します。ここでは vlan-aware サービスを使用しています vlan-based サービスまたは vlan-bundle サービスを設定することもできます。これらのサービスタイプの詳細については、 EVPN向けVLANサービスの概要 を参照してください。

  2. VXLANカプセル化でEVPNプロトコルを設定します。

  3. VXLANトンネルエンドポイント(VTEP)インターフェイス(lo0インターフェイスなど)、前述のサービスタイプ、1つ以上のVLANタグ付きインターフェイス、およびこのMAC-VRFインスタンスに固有のルーター識別子とVRFターゲットを設定します。

  4. EVPN相互接続に使用するブリッジドメインを設定します。詳細については、「 ブリッジ ドメインの設定 」を参照してください。このリファレンスページには、 routing-instances <instance-name> bridge-domains 階層または routing-instances <instance-name> vlans 階層の使用に関する重要な情報も含まれています。

レイヤー 3 VRF インスタンスの設定

  1. ルート識別子とこのVRFインスタンスに固有のVRFターゲットを含めて、GW11用のレイヤー3VRFインスタンスを設定します。

  2. 相互接続設定に固有のルート識別子とVRFターゲットを含む、EVPN相互接続を設定します。

  3. ip-prefix-routes ステートメントを使用して、タイプ 5 のアドバタイズを設定します。vniステートメントは、相互接続全体のVLANをマッピングします。ここでのVNIは、ip-prefix-routes設定に固有でなければなりません。

ドメインパスID

オプションで、DCIタイプ5ステッチ実装の一部として domain-path-id ステートメントを設定することができます。この設定は、タイプ5ルーティングループを防ぐのに役立ちます。 domain-path-id ステートメントは、 protocols evpn interconnect スタンザで設定されます。詳細については 、「domain-path-id 」を参照してください。

リリース情報

Junos OSリリース25.2R1で導入されたサポートされているMXシリーズルーターで、Advanced Forwarding Toolkit(AFT)ベースのラインカードをサポートしています。
