デバイスとインターフェイスプロファイルの概要

オンボーディングプロファイルは、デバイス、インターフェイス、ポートのプロファイルで構成されます。デバイスオンボーディングプロファイルは、デバイスに関連付けられた以下のパラメーターを定義します。

  • IPアドレス

  • プロトコル—BGP、IS-IS、OSPF

  • トラフィックエンジニアリング(TE)

  • セグメントルーティング(SR)

  • 接続を確認するための隣接デバイス、DNSサーバー、インターネットエンドポイント、およびクラウドプロバイダーエンドポイント。

  • サービスをプロビジョニングするためのリソース(帯域幅、MACアドレス、ルート)を予約するための配置リソース。

  • ルーティングプロトコル分析により、BGPおよびIGPのデータ収集を可能にします。

ネットワークアーキテクトは、ネットワーク内のデバイスの役割に基づいてデバイスプロファイルを作成します。例えば、デバイスはプロバイダエッジ(PE)デバイスやメトロルーターである可能性があります。PE ルーターの場合は、BGP、IS-IS の設定、デバイス プロファイルへのトンネルの追加が可能ですが、メトロ ルーターの場合は、BGP プロトコルと IS-IS プロトコルのみを設定できます。デバイスプロファイルの追加については 、デバイスプロファイルの追加 を参照してください。

図 は、デバイスプロファイルの作成ページを示しています。

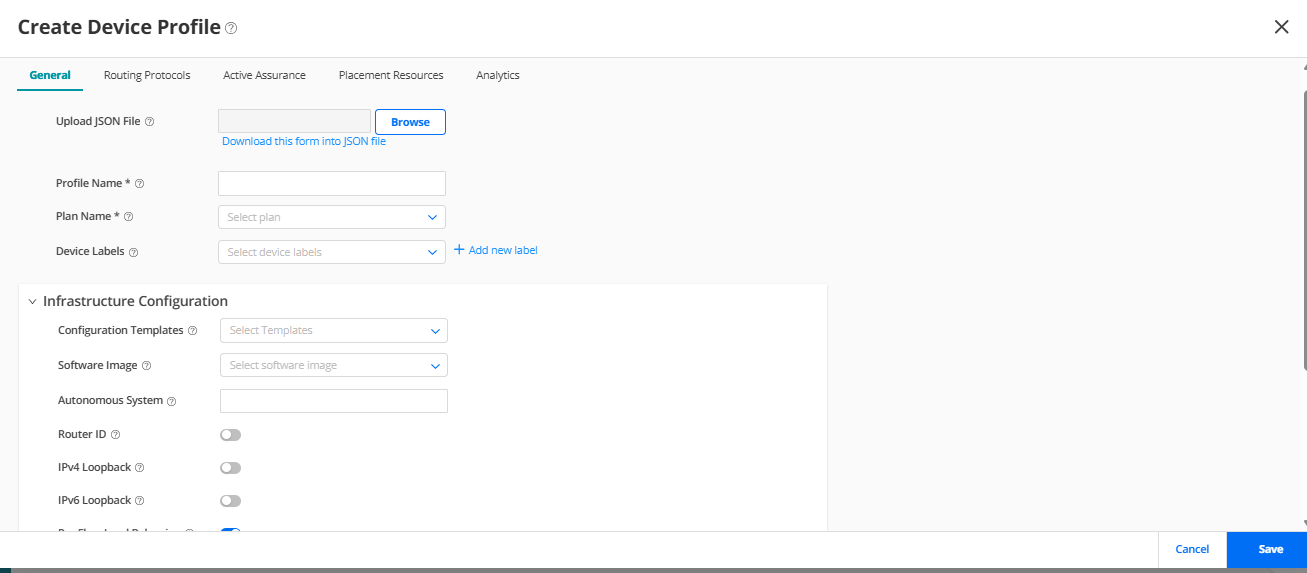

図1:デバイスプロファイルページの追加Device profile creation interface with tabs for General, Routing Protocols, Active Assurance, Placement Resources, Analytics. General tab selected showing fields for JSON file upload, Profile Name, Plan Name, Configuration Templates, Device Labels, Software Image, Autonomous System, Trust toggle, plus Cancel and Save buttons.

インターフェイスプロファイルは、インターフェイスのOSPF、IS-IS、LDP、RSVPプロトコルの設定を定義します。インターフェイスの役割に基づいてインターフェイスプロファイルを作成します。例えば、コアに接続する、または顧客に接続する。インターフェイスプロファイルの追加については、 インターフェイスプロファイルの追加 を参照してください。

図2 は、インターフェイスプロファイルの作成ページを示しています。

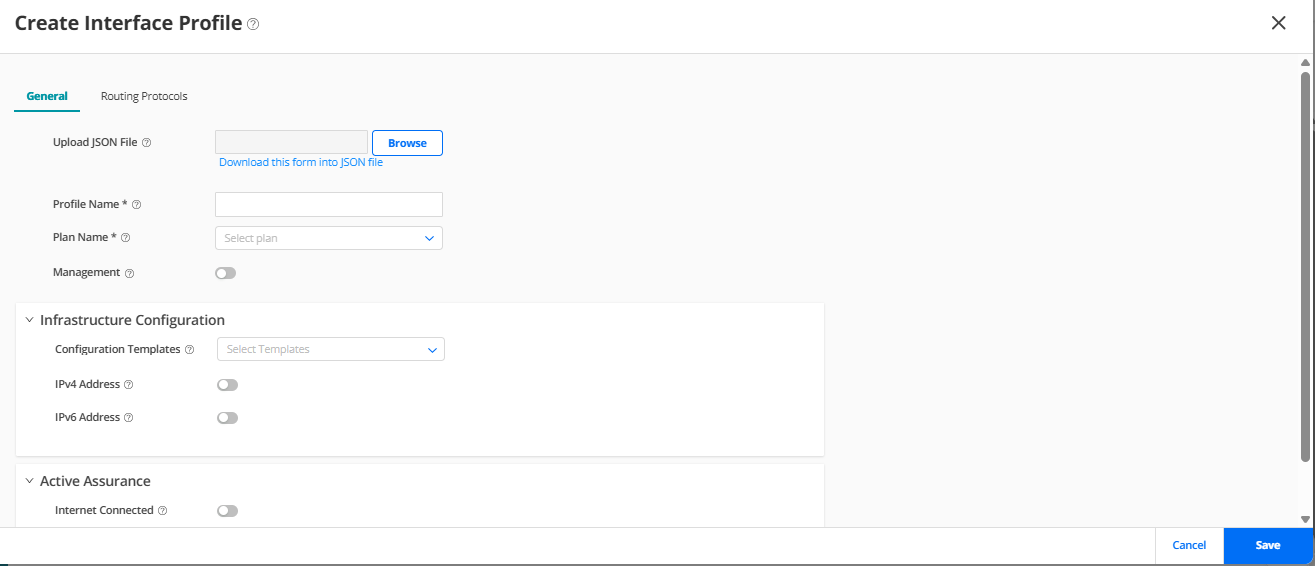

図2:インターフェイスプロファイルページの追加 User interface for creating an Interface Profile in a network tool with fields to upload or download JSON files, input profile and plan names, select configuration templates, toggle management and internet settings, and enable IPv4 or IPv6 addresses. Includes Cancel and Save buttons, with tabs for General and Routing Protocols for further configuration.

プロファイルをネットワーク実装計画に割り当てます。ネットワーク実装計画では、すべてのデバイスまたはポート、または特定のデバイスまたはポートに適用する必要があるプロファイルを指定できます。Routing Directorは、デバイスのオンボーディング中にプロファイルとプランで定義された設定をコミットするため、デバイスをオンボーディングするとすぐにデバイスがサービスの準備ができるようになります。また、プロファイルを使用して、デバイスがオンボーディングされ、サービスを開始した後に設定を変更することもできます。ネットワーク実装計画の詳細については、 ネットワーク実装計画の概要 を参照してください。

デバイスプロファイルとインターフェイスプロファイルに加えて、デバイス上で集合型イーサネットインターフェイスを設定するためのポートプロファイルを作成できます。ポートプロファイルでは、MTUを指定し、ポートをVLANタグ付き(トランクポート)またはタグなし(アクセスポート)のどちらにするかを指定できます。デバイスの集合型イーサネットインターフェイスポートにポートプロファイルを割り当てると、デバイスがRouting Directorにオンボーディングされているときに、ポートプロファイルが割り当てられているデバイスの集合型イーサネットインターフェイス上でMTUとポートタイプが設定されます。後で、割り当てられた集合型イーサネットインターフェイスのMTUとポートタイプを変更するには、ポートプロファイルを変更できます。 図3 は、ポートプロファイルの作成ページを示しています。ポートプロファイルの追加については、 ポートプロファイルの追加を参照してください。

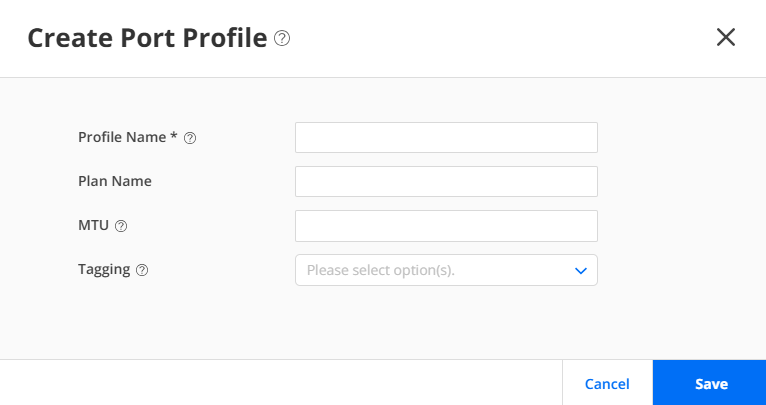

図3:ポートプロファイルPort Profile
