SSR130を開梱して取り付ける

SSR130のパッケージを開梱

SSR130は段ボール箱で出荷され、発泡スチロール梱包材で固定されています。カートンには、付属品ボックスとクイックスタートの説明書も含まれています。

注:

SSR130は段ボール箱の中で最大限に保護されています。インストールを開始する準備ができるまで、開梱しないでください。

SSR130を開梱するには:

  1. 段ボール箱は、シャーシからコンポーネントを取り外すのに十分なスペースがある、設置場所できるだけに近いステージングエリアに移動します。
  2. 矢印を上に向けて段ボール箱を配置します。
  3. 段ボール箱の上部を慎重に開きます。
  4. SSR130の上部を覆っているフォームを取り外します。
  5. アクセサリボックスを取り外します。
  6. 表1のリストと照らし合わせて受け取った部品を確認します。
  7. ブラケットとボルトはアクセサリーボックス内に収納してください。
  8. 後でサービスゲートウェイの移動または発送が必要になった場合に備えて、輸送用カートンと梱包材を保管しておいてください。

SSR130で受け取った部品の確認

出荷にはパッキングリストが含まれています。輸送用カートンで受け取った部品を、梱包リストのアイテムと照合します。出荷される部品は、ご注文いただいた構成によって異なります。

梱包リストに記載されていない部品がある場合は、カスタマーサービス担当者に連絡するか、米国またはカナダ国内からは、電話(1-888-314-5822)でジュニパーのカスタマーケアにお問い合わせください。無料電話番号のない国での国際ダイヤルまたは直通ダイヤルオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

表1:完全に構成されたSSR130の部品リスト

コンポーネント

数量

SSR130シャーシ

1

DB-9 - RJ-45 アダプター、ストレート スルー ケーブル

1

地理的な場所に適したC13電源コード

1

AC/DC 電源アダプター

1

LTEアンテナ(SSR130-AAおよびSSR130-AEモデル用に提供)

2

ラックマウントキット(別売り可能)部品番号:SSR100-RMK

  • 取り付け用ブラケット x 2

  • M5x7.0 mm 平頭ブラケットねじ x 4

  • 平頭M6x16 mmプラス丸頭取り付けネジ4本

  • ケージの 4 M6 フローティング ナット、スチール + 亜鉛

  • M6プラスチックワッシャー4個

ドキュメント、ロードマップ、製品保証

1

ベースインストールデータの更新

注意:

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベースデータを持たない製品については、ハードウェア交換のSLAを満たしていないことについて、ジュニパーネットワークスは責任を負いません。

https://supportportal.juniper.net/s/CreateCase でインストールベースを更新します。

SSR130を机またはその他の水平面に取り付ける

SSR130を机またはその他の平らな面に取り付ける前に:

注:

SSR130 シャーシの筐体の通気口をふさがないでください。通気口をふさぐと、機器が過熱する可能性があります。

SSR130を机またはその他の水平面に取り付けるには:

  1. 輸送用カートンからアプライアンスを取り出します( SSR130の開梱を参照してください)。

  2. SSR130を机または水平面に置きます。

  3. SSR130が机または水平面にしっかりと置かれていることを確認します。

SSR130を2ポストラックに取り付けます

SSR130を2ポストラックに取り付ける必要がある場合は、ラックマウントキット(SSR100-RMK)を注文する必要があります。

SSR130を2ポストラックに取り付ける前に、次の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • 別売りラックマウントキット(SSR100-RMK)

    • 2 取り付け用ブラケット

    • M5x7.0mm 平頭ブラケットネジ x 4

    • 平頭 M6x16mm プラス丸頭取り付けネジ 4 本

    • 4 ケージのM6フローティングナット、スチール+亜鉛

    • M6プラスチックワッシャー4個

  • プラス(+)ドライバー、2番

注:

SSR130シャーシを持ち上げるには1人、さらに別の人がシャーシをラックに固定する必要があります。
注意:

ラックに複数のユニットを取り付ける場合は、最も重いユニットをラックの最下部に取り付け、他のユニットはラックの最下部から上部に向かってユニットの重量の降順に取り付けます。

SSR130を2ポストラックに取り付けるには、次の手順に従います。

  1. SSR130を輸送用カートンから取り出します( SSR130の開梱を参照してください)。
  2. 取り付けブラケットの穴がアプライアンスの側面パネルの穴と一致するように、取り付けブラケットをアプライアンスの前面に沿って位置合わせします。図1をご覧ください。

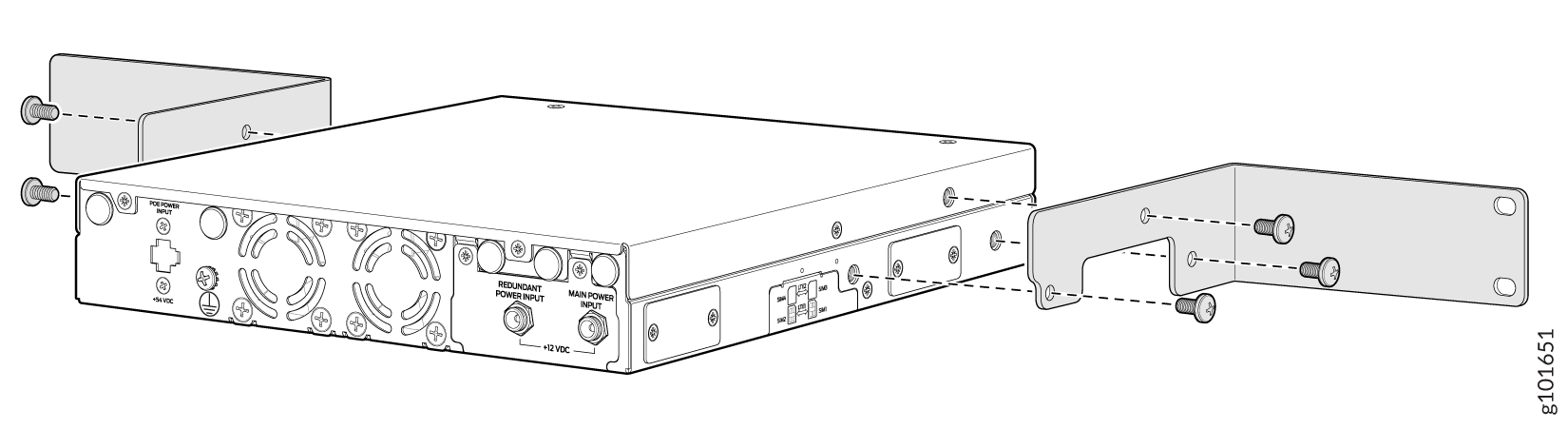

    図1:取り付け用ブラケットの取り付けAttaching the Mounting Brackets
  3. 4本のM5x7.0 mm平頭ブラケットネジを位置合わせした穴に挿入し、10Nmのトルクでネジを締めます。ブラケットの湾曲した部分がアプライアンス本体の下部にぴったりとフィットすることを確認します。
  4. 1 人でアプライアンスの両側をつかみ、アプライアンスを持ち上げてラックに配置し、取り付けブラケットの穴をラック レールのネジ穴に合わせます。各取り付けブラケットの下部の穴を各ラックレールの穴に合わせ、アプライアンスが水平であることを確認します。 図2をご覧ください。

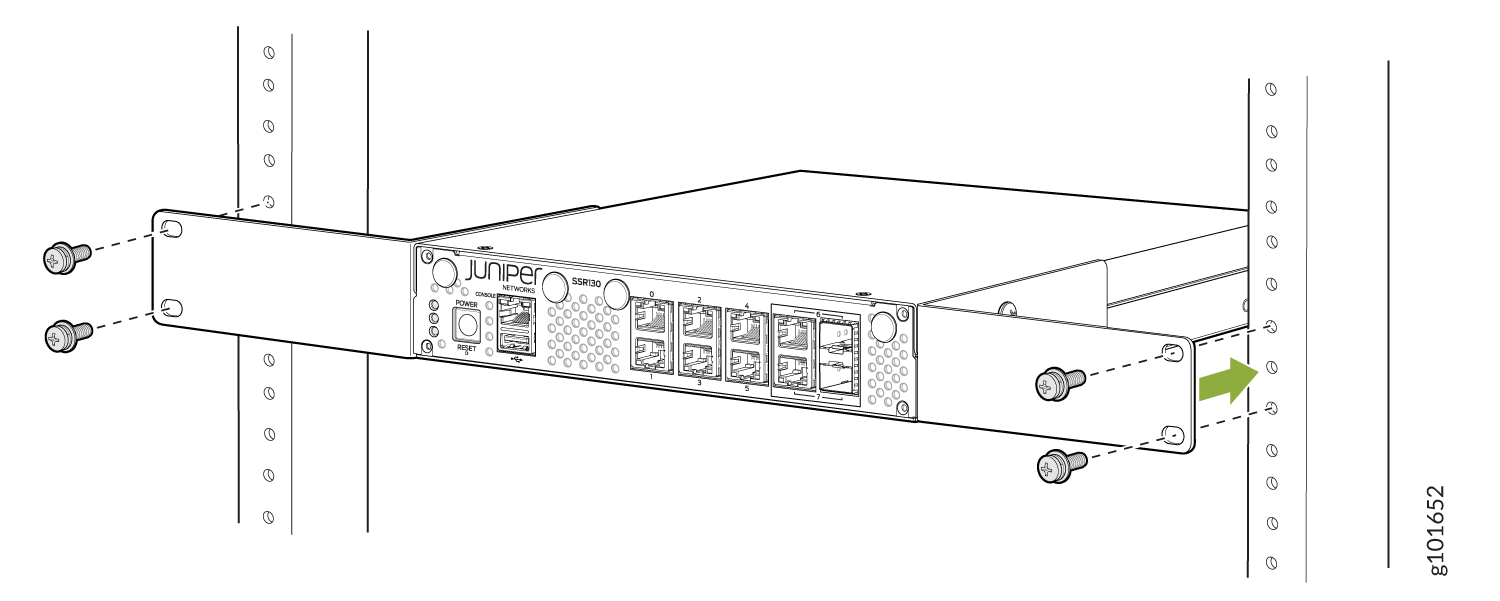

    図2:SSR130を2ポストラックDiagram showing how to install a Juniper Networks SSR130 device into a rack using screws. Arrows indicate insertion direction.に取り付ける
  5. 2 人目の担当者に、平頭 M6x16 mm プラス丸頭取り付けネジ 4 個、ケージ内の M6 フローティングナット 4 個、および M6 プラスチックワッシャー 4 個を使用して、アプライアンスをラックに固定してもらいます。18Nmのトルクでネジを締めます。
  6. ラックの片側にあるすべてのネジがもう片側のネジと位置合わせされていることを確認して、アプライアンスが水平であることを確認します。

LTE対応SSR130アプライアンス用アンテナの設置

アンテナを設置するには:

  1. SSR130 フロントパネルの SMA コネクターからダストキャップを取り外します。

  2. アンテナをSMAコネクタに取り付け、手でしっかりと締めます。

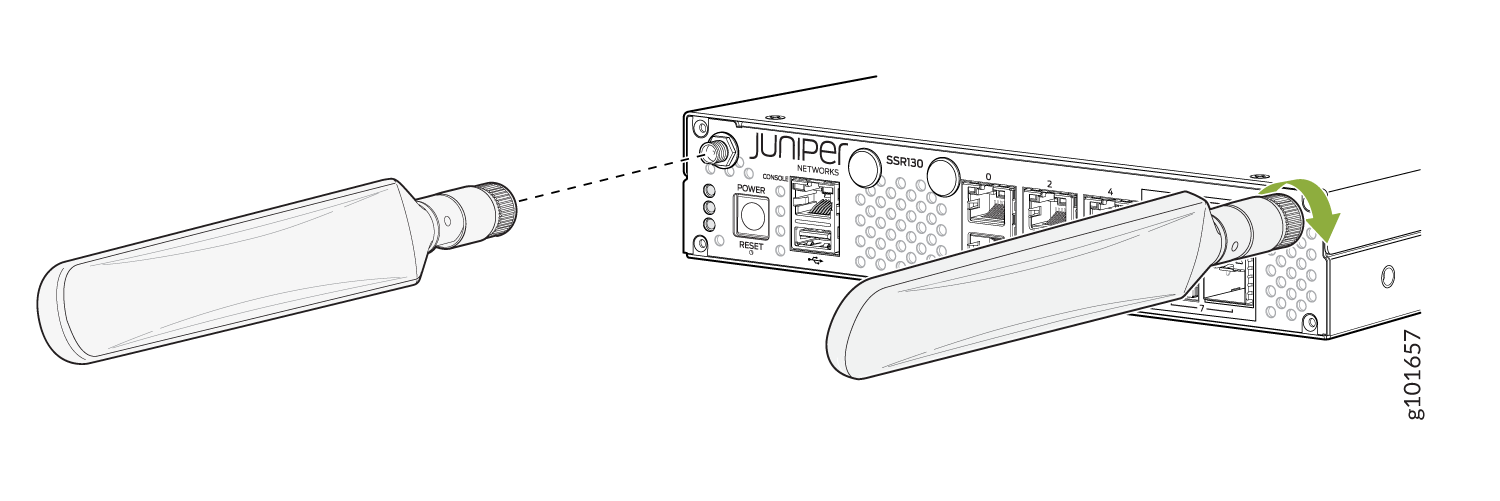

    図3:SSR130Attaching antennas to Juniper Networks SSR130 by screwing into ports; green arrow shows rotation direction.へのアンテナの取り付け

  3. アンテナを垂直方向に0〜90度回転させます。

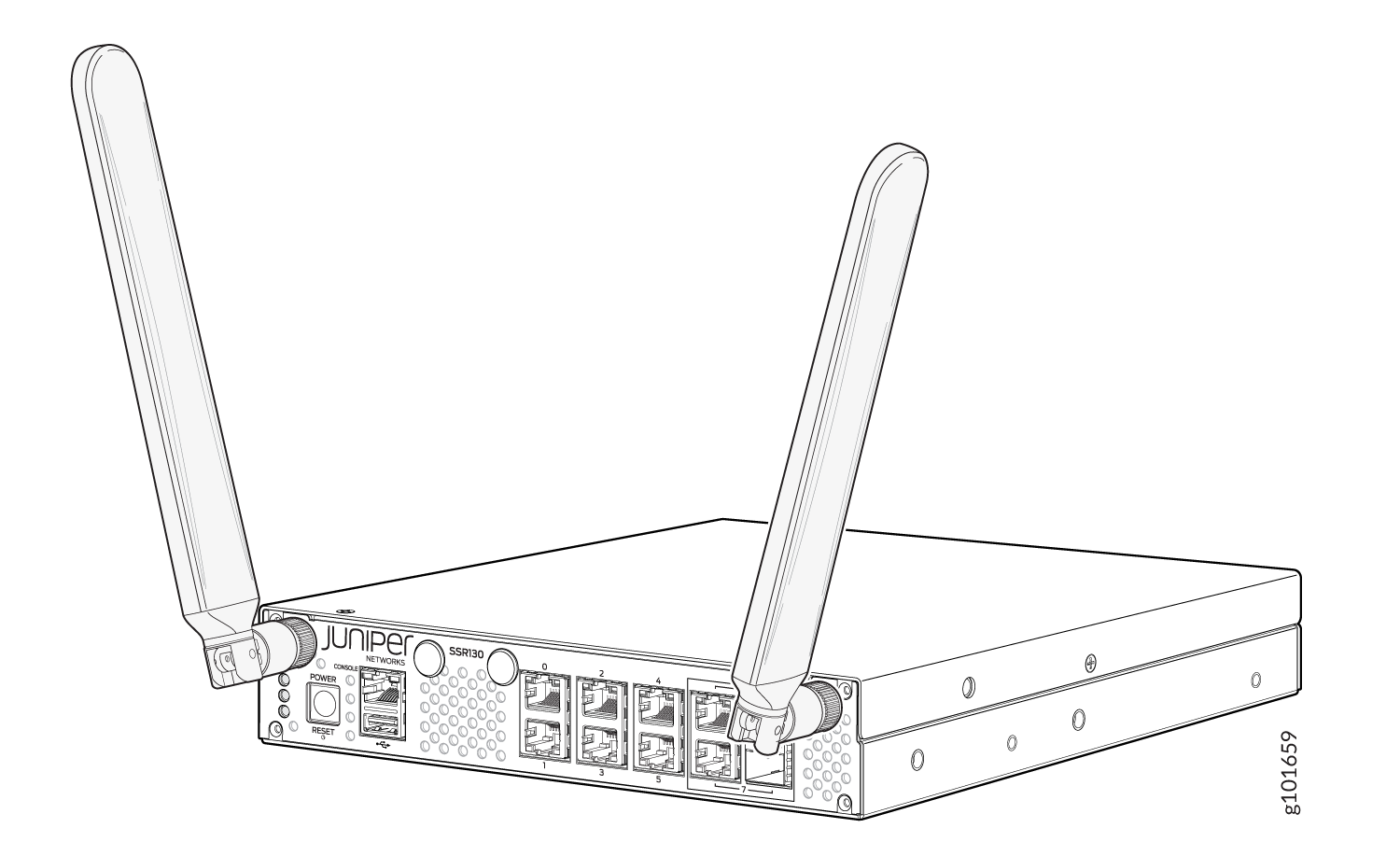

    Juniper Networks SSR130 with multiple Ethernet ports and two antennas for wireless networking or routing.

SIMカードの挿入

SSR130 LTEバリアント(SSR130-AAおよびSSR130-AE)は、Micro-SIMカードをサポートしています。

Micro-SIMカードを挿入するには:

  1. フィリップスドライバーを使用して、アプライアンスの側面にあるSIMカードスロットカバーを取り外します。 図4をご覧ください。

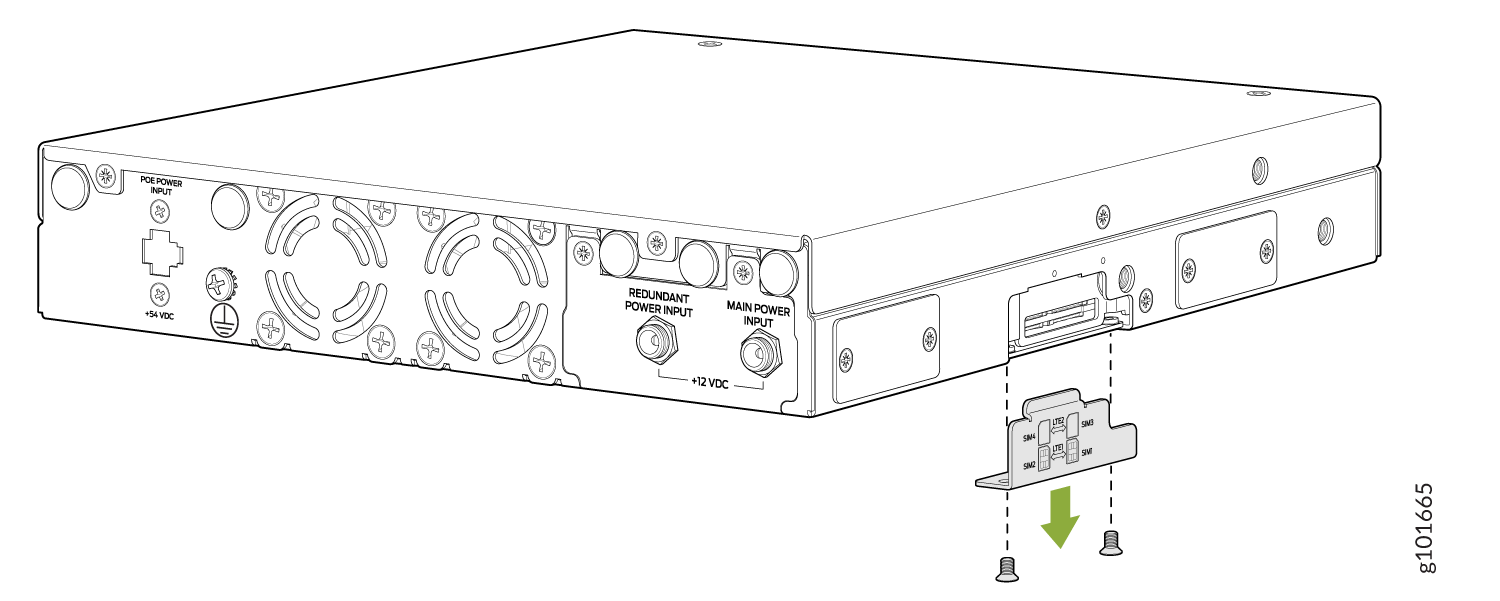

    図4:SIMカードスロットカバーRemoving the SIM Card Slot Coverの取り外し

  2. Micro-SIMカードをスロット SIM1に挿入します。

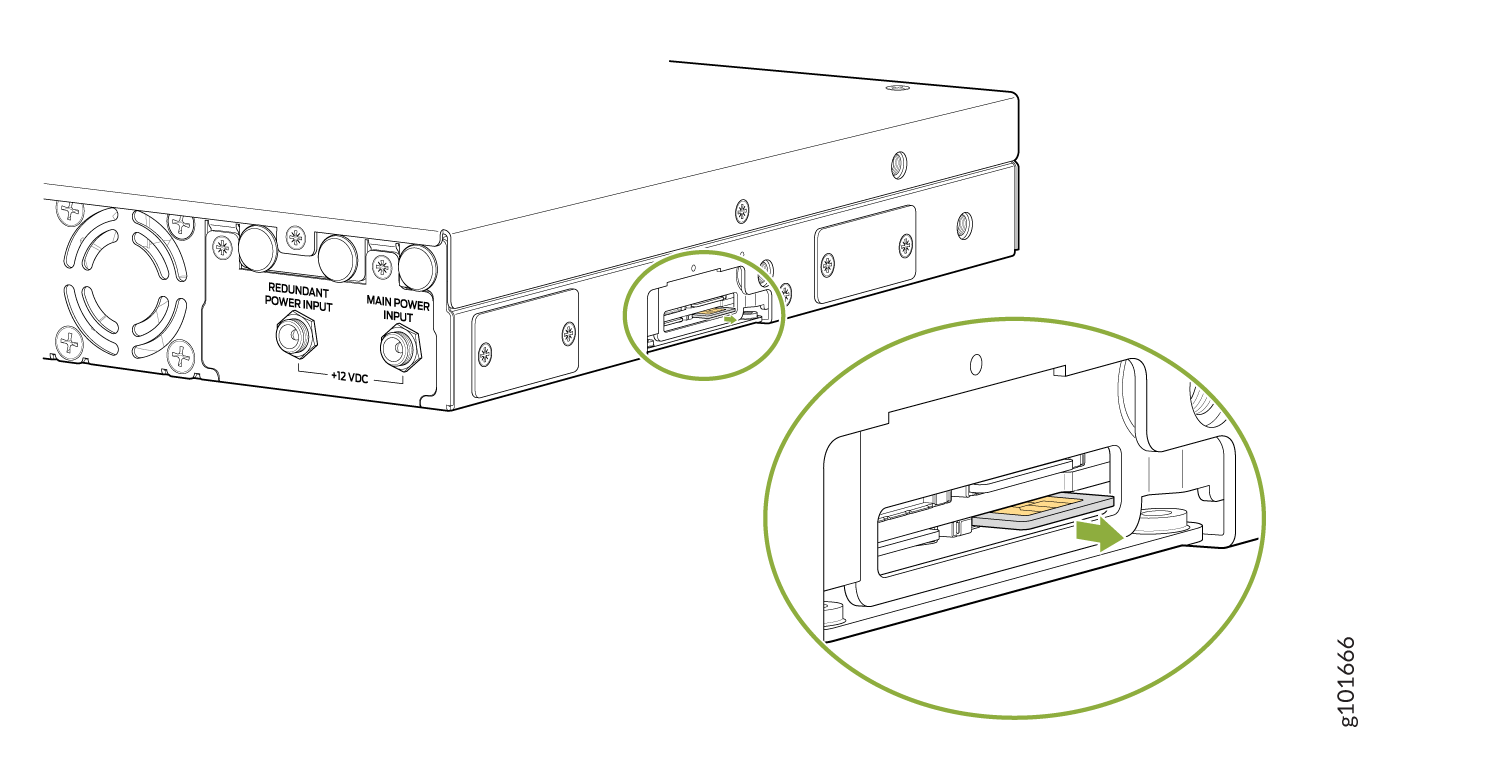

    図5:Micro-SIMカードの挿入Inserting the Micro-SIM Card
    注:

    Micro-SIMカードは SIM1 スロットにのみ挿入でき、他のSIMスロットには挿入できません。Micro-SIM カードを挿入するときは、カードの向きが正しいことを確認してください。

  3. SIMカードスロットカバーを元に戻し、6Nmのトルクでネジを締めます。

    図6:SIMカードスロットカバーReplacing the SIM Card Slot Coverの交換
