SSR130サイトのガイドラインと要件

SSR130アプライアンスの許容可能な動作環境を計画し、環境原因による機器の障害を回避するには、以下の注意事項があります。

• シャーシの周囲にほこりが入らないようにしてください。

• 所定のエアフローガイドラインに従って、冷却システムが適切に機能し、他の機器からの排気がアプライアンスの吸気口に吹き込まれないようにしてください。

• 機器の損傷を避けるため、ESD手順に従ってください。静電気放電により、時間の経過とともにコンポーネントが完全または断続的に故障する可能性があります。

• 許可された担当者のみがアプライアンスにアクセスできるように、アプライアンスを安全な場所に設置してください。

表1 に、設置場所での電気配線を計画する際に考慮すべき要素を示しています。

表2は 、SSR130の物理的仕様をまとめたものです。

アプライアンスは、乾燥した、清潔で、換気が良く、温度管理された環境に保管する必要があります。以下の環境ガイドラインに従ってください。

• ほこりが吸気口を詰まらせ、冷却システムの効率を低下させる可能性があるため、サイトはできるだけほこりがないようにする必要があります。

• 通常の動作のために周囲の空気の流れを維持します。気流が遮断または制限されている場合、または吸気が温かすぎると、アプライアンスが過熱する可能性があります。

表3は 、通常の動作に必要な環境条件を示しています。

SSR130を設置する場所を計画する際には、設置したシャーシの周囲に十分なすきまを確保する必要があります。

• SSR130の動作温度を最適にするためには、シャーシ周囲の気流が制限されていない必要があります。

• サービス担当者がハードウェアコンポーネントの取り外しと取り付けを行い、インターフェイスと電源ケーブルの曲げ半径に対応するには、アプライアンスの前面と背面に十分なスペースが必要です。少なくとも24インチを空けます。(61 cm)アプライアンスの前面と背面の両方のスペース。

• アプライアンスを他の機器と一緒にラックに取り付ける場合、または他の機器の近くのデスクトップにアプライアンスを置く場合は、他の機器からの排気ガスがシャーシの吸気口に吹き込まれないように注意してください。

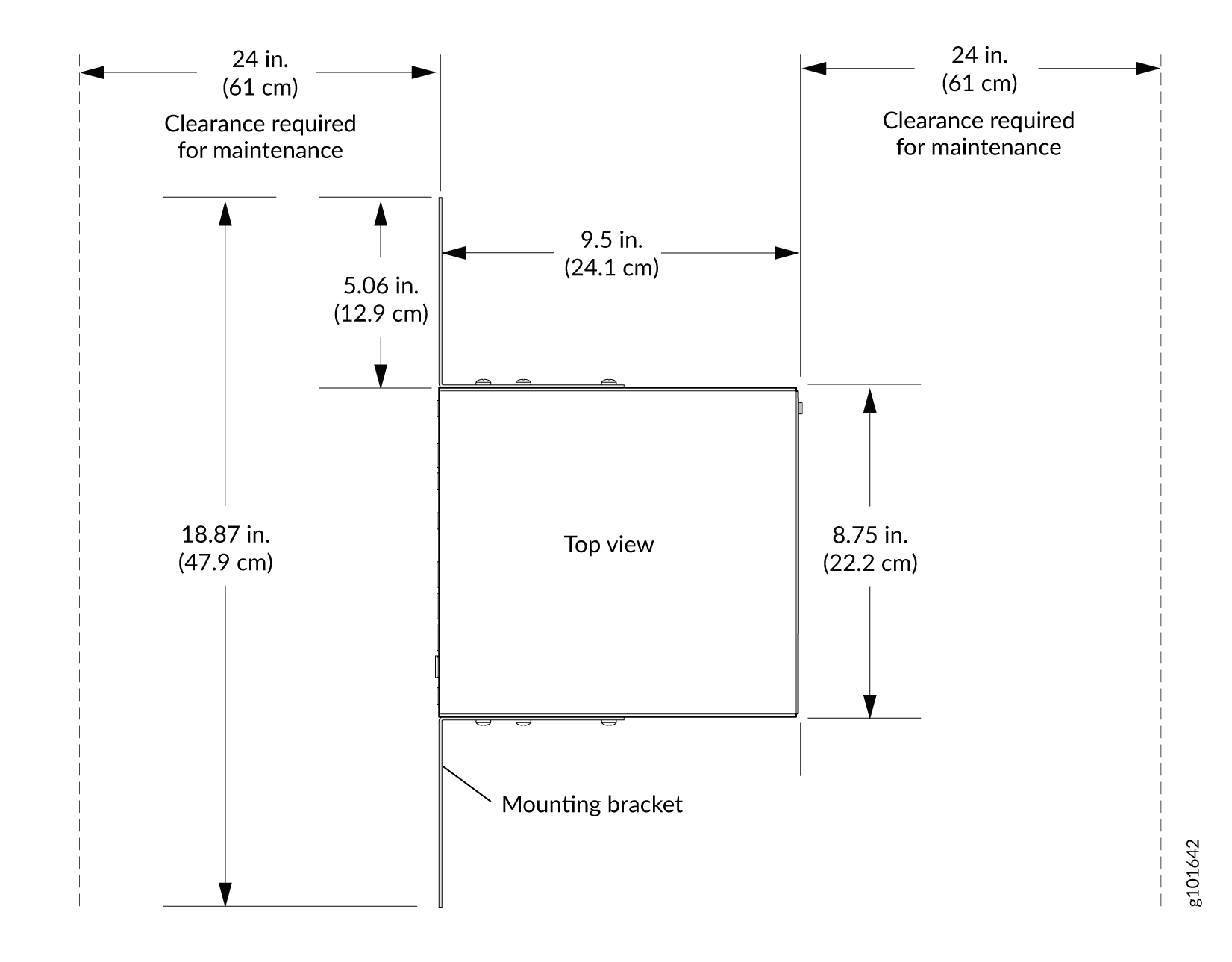

図1:SSR130のハードウェアメンテナンスのためのクリアランス要件

SSR130アプライアンスは、デスクトップまたはその他の水平面に設置できます。場所を選択するときは、少なくとも6インチを空けてください。シャーシの前面と背面と隣接する機器または壁の間のクリアランス(15.2 cm)。アプライアンスが設置されているデスクトップまたはその他の水平面が安定しており、しっかりと支えられていることを確認します。

SSR130は2ポストラックに取り付けることができます。ラック取り付けキット(部品番号:SSR100-RMK)は別途注文する必要があります。 表4は 、SSR130のラック要件と仕様を示しています。
