SRX5600電源システム

ファイアウォールは、ACまたはDC電源を使用します。ファイアウォールは、2 つ、3 つ、または 4 つの AC 電源、または 2 つまたは 4 つの DC 電源で設定できます。電源は、シャーシ背面のスロット PEM0 から PEM3 (左から右)に水平に配置されています。電源はミッドプレーンに接続され、ミッドプレーンは電源によって生成されたさまざまな出力電圧を電圧要件に応じてファイアウォールコンポーネントに分配します。各電源は、それぞれの内部冷却システムによって冷却されます。

冗長電源は、ホットリムーブおよびホットインサートが可能です。非冗長電源構成を使用するファイアウォールから電源を取り外すと、設定によってはファイアウォールがシャットダウンする場合があります。

設置されている電源の種類とその入力電圧に応じて、ファイアウォールシャーシの電力分配は 共有 または ゾーニングされます。 表1は 、利用可能な電源タイプ、その出力容量、冗長性および配電方式をまとめたものです。電源装置の詳細な仕様については、 SRX5600ファイアウォールAC電源の仕様 または SRX5600ファイアウォールDC電源の仕様を参照してください。

AC電源が設置されている場合、配電は共有されます。すべての電源は、ファイアウォールシャーシのすべてのコンポーネントに電力を供給します。電源は負荷をほぼ均等に共有します。ローライン(110VAC入力)構成では、ファイアウォールの電気的要件をサポートするために3つの電源が必要であり、他の3つのいずれかに障害が発生した場合に、引き継ぐ追加の電源を取り付けることができます。ハイライン(220VAC 入力)構成では、ファイアウォールの電気的要件をサポートするために 2 つの電源が必要であり、1 つまたは 2 つの電源を追加で取り付けることができます。他の電源のいずれかに障害が発生した場合に電源が停止します。2 PEM ハイライン設定では、スロット PEM0 と PEM1 、または PEM2 と PEM3 が使用されます。

DC電源が設置されている場合、配電はゾーニングされます。シャーシは、番号が0と1の2つのゾーンに分かれています。各ゾーンには、1 つまたは 2 つの電源装置から電力が供給されます。ファイアウォールの電気的要件をサポートするには 2 つの電源装置が必要です。また、最初の電源装置に障害が発生した場合に、各ゾーンに追加の電源装置が割り当てられるように、2 つの電源装置を追加で設置できます。 表2

各AC電源は、1つのACアプライアンスインレット、ACスイッチ、ファン、および電源の状態を監視するためのLEDで構成されています。 図1 と 図2 は、電源を示しています。標準容量の電源の場合、各インレットに専用のAC電源と専用の15A(250VAC)サーキットブレーカーが必要です。大容量電源の場合、各インレットに専用のAC電源と専用の16 A @ 100 VACまたは16 A @ 200 VACサーキットブレーカーが必要となるか、地域の法規で要求されます。

図1:標準容量AC電源

図2:大容量AC電源

表3は 、AC電源の電気的仕様を示しています。

表4 は、AC電源システムの電気仕様を示しています。

各AC電源のフェースプレートには、電源の状態を示す3つのLEDが含まれています( 表5を参照)。電源状態は、クラフト インターフェイス上の 2 つの LED にも反映されます。さらに、電源装置に障害が発生すると、クラフト インターフェイス上の赤色のアラームLEDが点灯します。

各AC電源には、専用のAC電源が必要な電源装置に1つのACアプライアンスインレットがあります。ほとんどのサイトでは、フレームに取り付けられた配電パネルにつながるメインコンジットを介して電力を分配します。配電パネルの 1 つは、ファイアウォールを収容するラックの上部に配置できます。AC電源コードは、各電源装置を配電盤に接続します。

ファイアウォールはAC電源コード同梱されていません。電源コードは、 表6に示すモデル番号を使用して別途注文する必要があります。コードのC19アプライアンスカプラーの端は、国際電気標準会議(IEC)規格60320で説明されているように、タイプC20(直角)のACアプライアンスインレットカプラーに挿入されます。電源コードのプラグの端は、地理的に使用する場合の標準である電源コンセントに適合します。

表6は 仕様を示し、 図3 は国または地域ごとに提供されるAC電源コードのプラグを示しています。

図3:ACプラグのタイプ

各AC電源には、専用のAC電源が必要な電源装置に1つのACアプライアンスインレットがあります。各AC電源に最低定格15 A(250 VAC)のカスタマーサイトのサーキットブレーカーを使用するか、地域のコードで要求されているサーキットブレーカーを使用することをお勧めします。これにより、電力インフラをアップグレードすることなく、どのような構成でもファイアウォールを運用できます。

各DC電源は、1つのDC入力(-48 VDCとリターン)、1つの40 A(-48 VDC)サーキットブレーカー、ファン、および電源の状態を監視するLEDで構成されています。DC電源には2種類あります。 図4 と 図5 は、電源を示しています。各DC電源には、専用の設備用サーキットブレーカーが必要な単一のDC入力(–48 VDCとリターン)があります。

大容量電源の場合、選択したDIPスイッチの設定に応じて、フィードあたり60Aまたは70Aをプロビジョニングすることをお勧めします。

図4:標準容量DC電源

図5:大容量DC電源フェースプレート

表7は 、DC電源の電気仕様を示しています。 表8は 、DC電源システムの仕様を示しています。

各DC電源のフェースプレートには、電源の状態を示す3つのLEDが含まれています( 表9を参照)。さらに、電源装置に障害が発生すると、クラフト インターフェイス上の赤色のアラームLEDが点灯します。

表10 は、供給する必要がある電源ケーブルの仕様をまとめたものです。

ファイアウォールに同梱されているアクセサリボックスには、各電源の端子スタッドに取り付けるケーブルラグが含まれています( 図6を参照)。

図6:DC電源ケーブルのラグ

各DC電源には、専用の設備用サーキットブレーカーが必要な単一のDC入力(–48 VDCとリターン)があります。各DC電源には、定格40 A(–48 VDC)以上、または地域の法規で義務付けられている定格のカスタマーサイトのサーキットブレーカーを使用することをお勧めします。これにより、電力インフラをアップグレードすることなく、どのような構成でもファイアウォールを運用できます。

DC電源のファイアウォールを最大設定未満で運用し、40 A(-48 VDC)のサーキットブレーカーをプロビジョニングしない場合は、システムが-48 VDCで消費する連続電流の少なくとも125%に対応する定格のサーキットブレーカーを各DC電源にプロビジョニングするか、地域の法規で要求されているようにプロビジョニングすることをお勧めします。

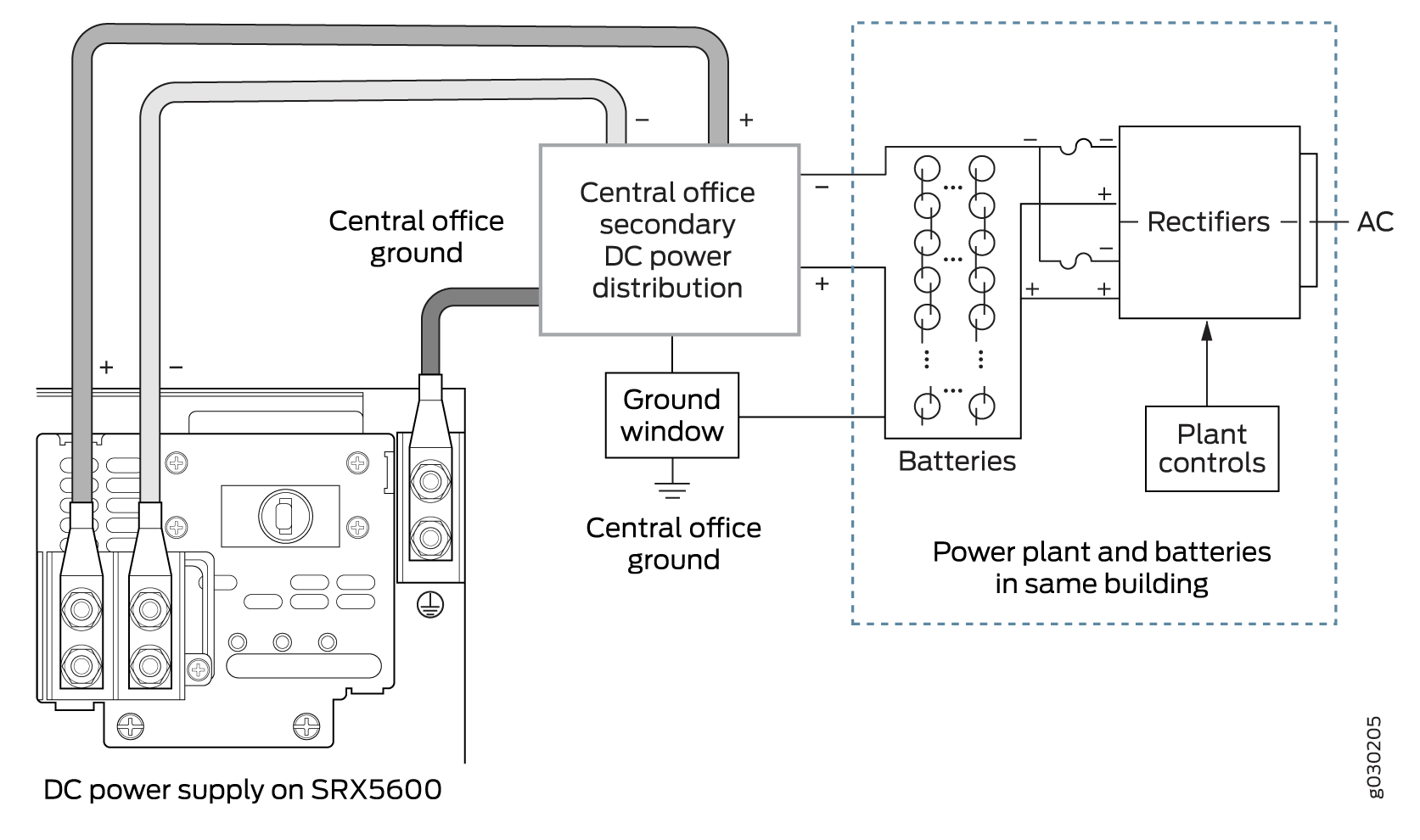

図7は、典型的なDC電源ケーブルの配置を示しています。

図7:ファイアウォールへの典型的なDCソースケーブル配線

スロット PEM0 および PEM1 のDC電源は、フィードAから派生した専用電源で給電する必要があり、スロット PEM2 と PEM3 のDC電源は、フィードBから派生した専用電源で給電する必要があります。この設定は、システムに一般的に導入されるA/Bフィードの冗長性を提供します。

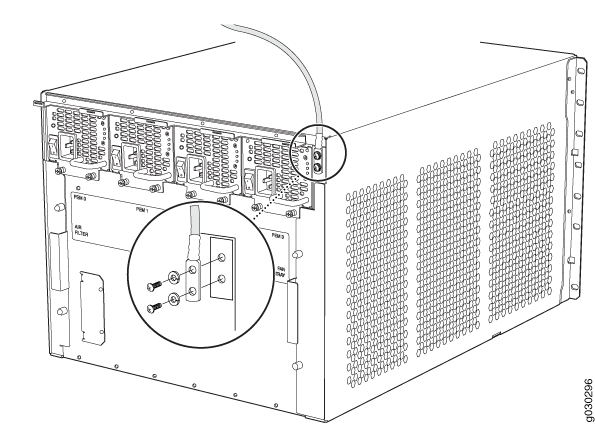

ファイアウォールシャーシには、背面パネルの右上隅に1つの接地点があります。接地点は、0.625インチ間隔の2つのネジ穴で構成されています。(15.86mm)間隔です(図8)。接地点の穴は、UNC 1/4–20ネジに適合します。ファイアウォールに同梱されているアクセサリボックスには、接地ケーブルに取り付けるケーブルラグと、接地ケーブルをファイアウォールの接地点に固定するために使用する2本のUNC 1/4-20ネジが含まれています。

SRX5600 はアクセスが制限された場所に設置し、シャーシが常に適切に接地されていることを確認する必要があります。SRX5600 のシャーシには、2 穴の保護接地端子が用意されています。 図8をご覧ください。電源構成に関係なく、この保護接地端子をシャーシの接地の望ましい方法として使用することをお勧めします。ただし、追加の接地方法が利用可能な場合は、それらの方法を使用することもできます。例えば、AC電源コードの接地線を使用したり、DC電源の接地端子またはラグを使用できます。このテストされたシステムは、2穴保護接地端子を使用して、適用されるすべてのEMC規制要件を満たしているか、それを上回っています。

図8:SRX5600ファイアウォールの接地点

ファイアウォールを接地するには、接地ケーブルをアースに接続し、付属の2本のネジでシャーシの接地点に接続する必要があります。

ファイアウォールに同梱されているアクセサリボックスには、接地ケーブルに取り付けるケーブルラグ( 図9を参照)と、接地ケーブルを接地点に固定するために使用する2本のUNC 1/4-20ネジが含まれています。

図9:接地ケーブルのラグ
