SRX400ファイアウォールを外部デバイスに接続する

このトピックでは、 SRX400ファイアウォール を外部管理デバイスに接続する方法について説明します。

専用の管理チャネルを使用して 、SRX400ファイアウォール を監視および管理できます。ファイアウォールのフロントパネルにあるUSB 2.0 Type Cコンソールポートを使用して、管理デバイスに接続します。

USB-Cコネクタを使用してデバイスを管理コンソールに接続します

両端にUSB-Cオスコネクタが付いたUSBケーブルがあることを確認します。

コンソールサーバーまたは管理コンソールのハイパーターミナルプロパティを次のように設定します。

  • ボーレート—115200

  • フロー制御—なし

  • データ—8

  • Parity—なし

  • 停止ビット—1

デバイスを管理コンソールに接続するには:

  1. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つにストラップを接続します。
  2. USB-Cオスコネクタが付いたコンソールケーブルの一端を、ファイアウォールのコンソールポートに接続します。
  3. ケーブルのもう一方の端を適切なコネクタでコンソール サーバーまたは管理コンソールに接続します。

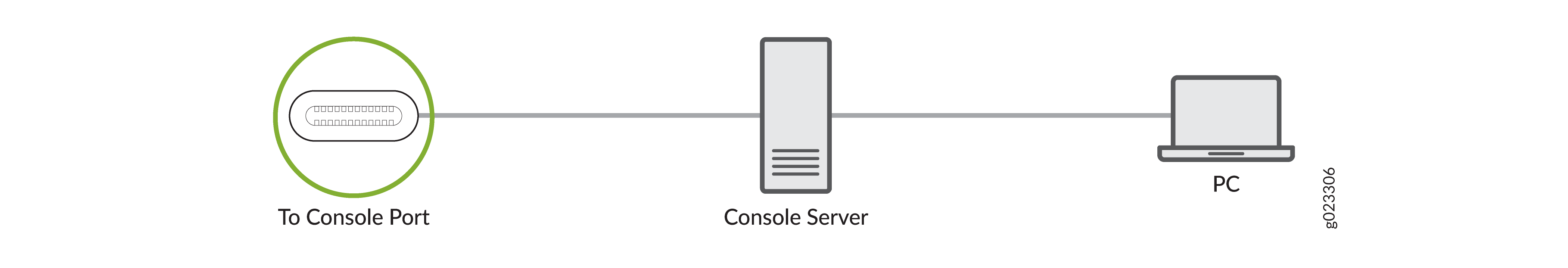

    図1:コンソールサーバーを介して管理コンソールにデバイスを接続する Connect Your Device to a Management Console Through a Console Server

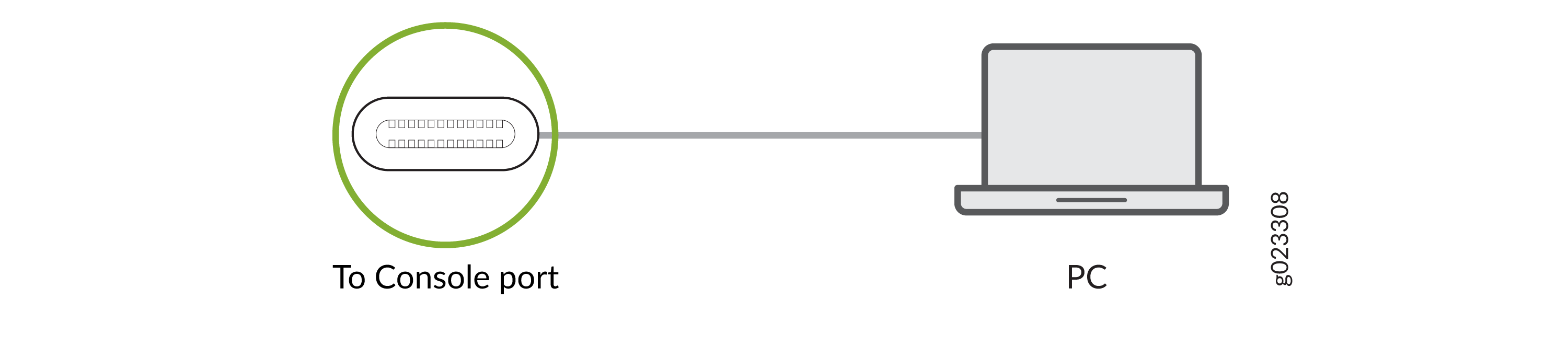

    図2:デバイスを管理コンソールに直接接続する Connect Your Device Directly to a Management Console
