スイッチをジュニパーネットワークスに返却するとき、またはデバイスを保管用に梱包するときに、QFX5220-128CからEMIパネルを取り外すには、この手順を使用します。
始める前に、プラス(+)No.2 ドライバがあることを確認してください。
- プラスドライバを使用して、2 つのデフレクタの 4 本の非脱落型ネジを緩めます。図 1 を参照してください。

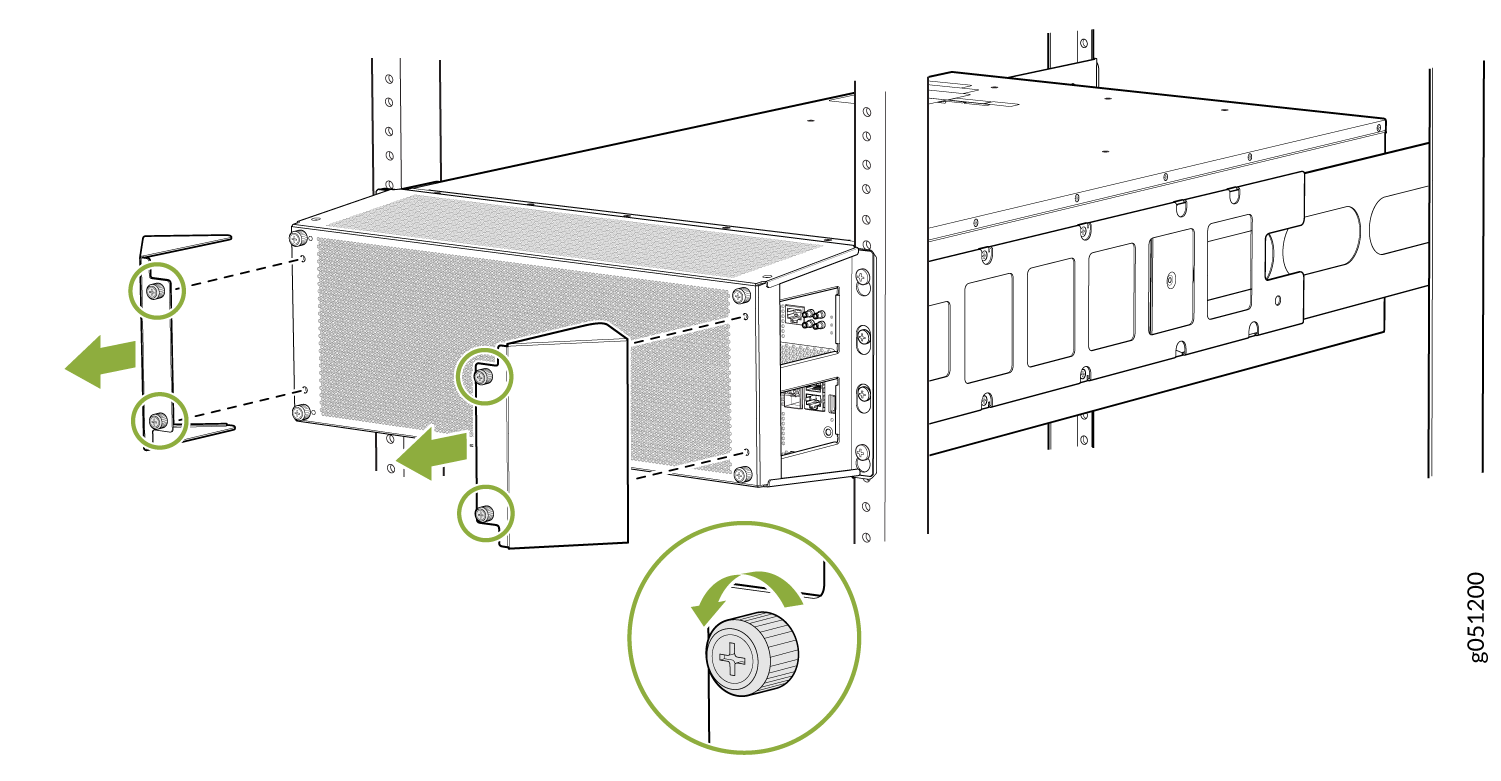

図1:デフレクタを取り外す
- 手でディフレクターを支え、デフレクターがEMIパネルから分離するまでネジを外し続けます。脇に置いて、2番目のディフレクターで繰り返します。
- プラスドライバを使用して、EMI パネルの 4 本の拘束ネジを緩めます。
- EMI パネルを慎重にまっすぐ引き出して、取り付けシェルフから取り外します。図 2 を参照してください。

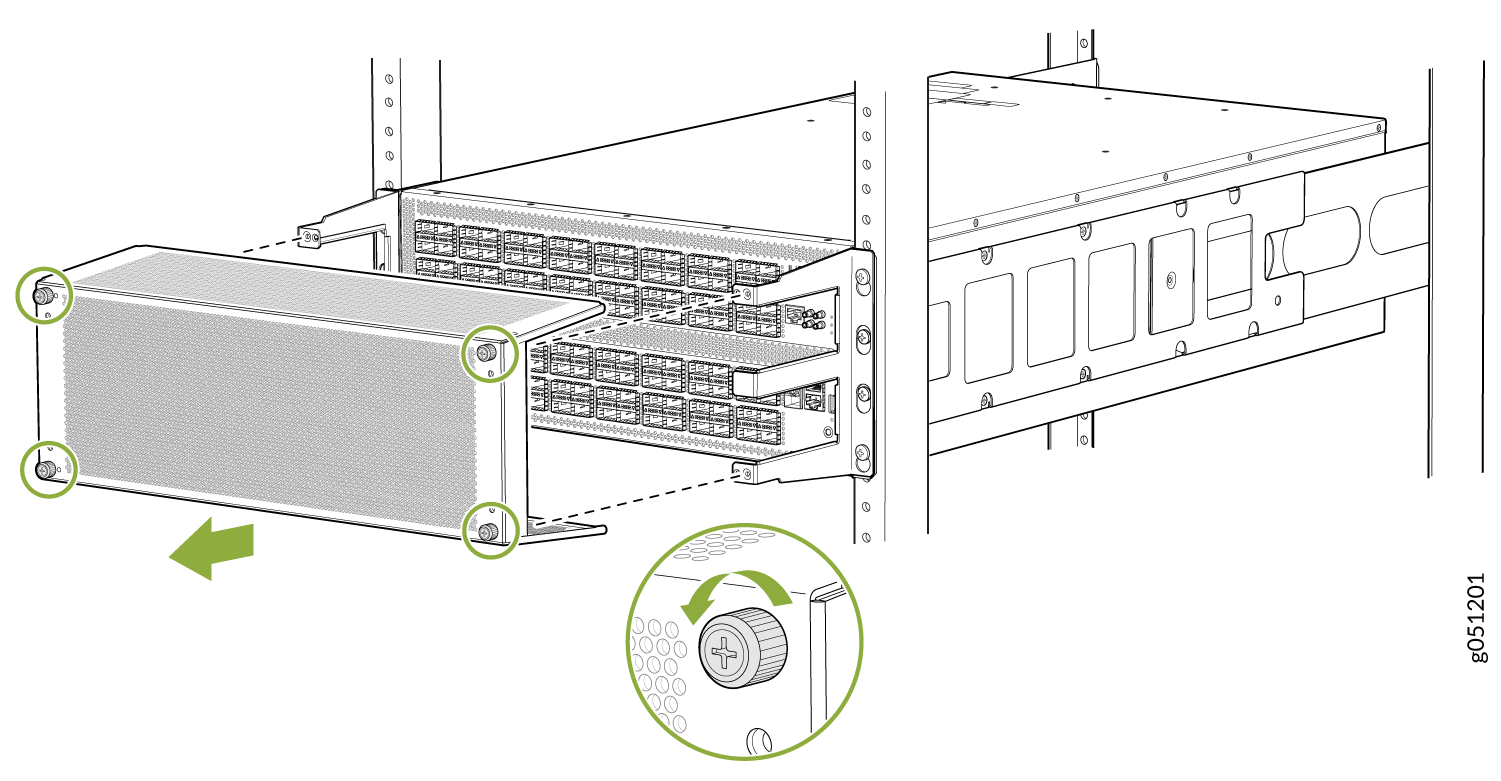

図2:取り付けシェルフ
からEMIパネルを取り外す
- プラス ドライバを使用して上部と下部のラック取り付けネジを緩め、取り付けシェルフが簡単にスライドできるようにします。
- 取り付けブラケットをスライドさせて外側にスライドさせ、ラック取り付けネジから外します。

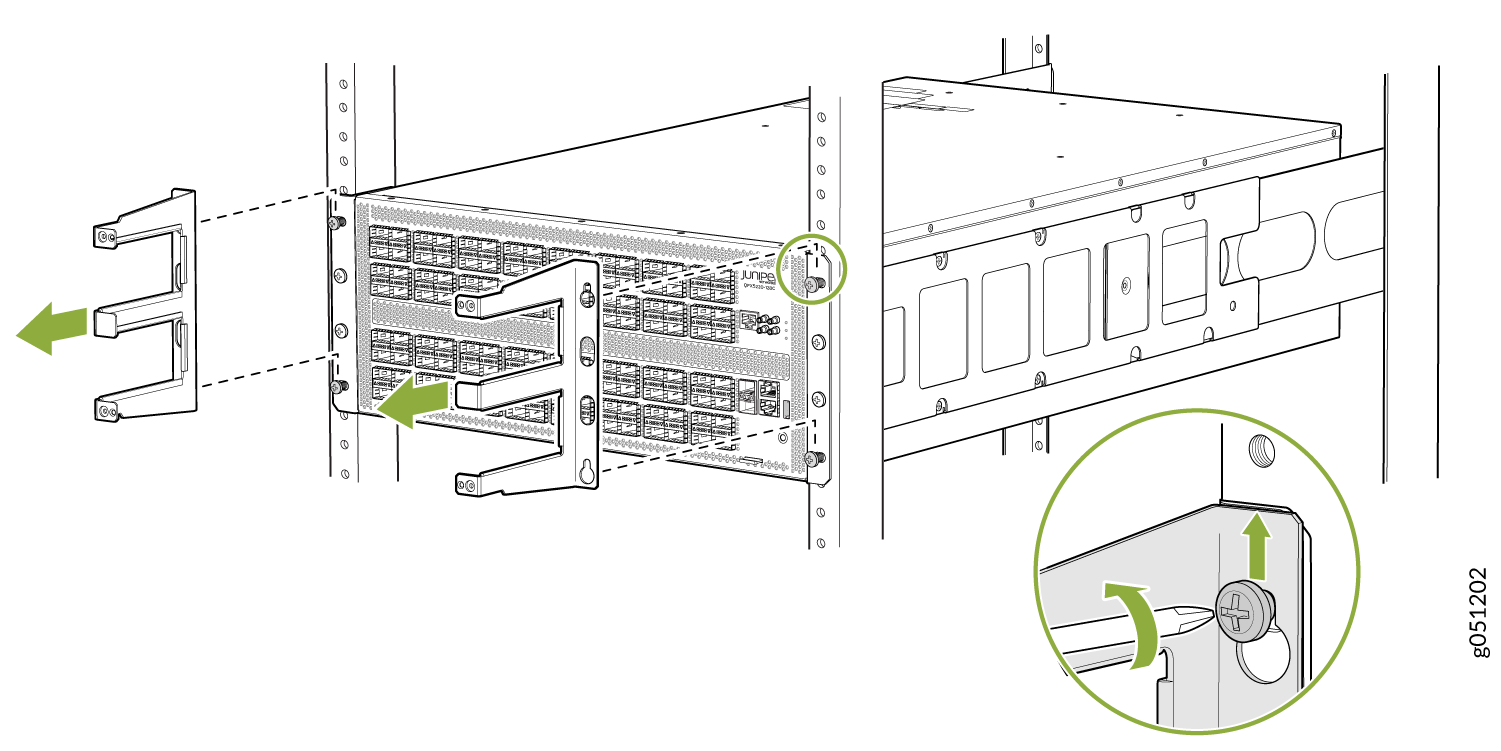

図3:取り付けシェルフ
を取り外す
- プラス ドライバを使用して 4 本のラック取り付けネジを締めます。
- EMIコンポーネントを保管用に梱包します。
