QFX5140の概要

QFX5140スイッチのご紹介

QFX5140-24CD8Oは、最新のIPファブリックやEVPN-VXLANアーキテクチャにリーフまたはスパインデバイスとして導入できる高性能1RUデータセンタースイッチです。このプラットフォームはTrident 5 ASICに基づいており、高密度の400Gおよび800G接続を提供します。

スイッチには、最大400GbEをサポートする24のQSFP112ポートと、最大800GbEをサポートする8つのOSFPポートがあります。これらのポートは、複数のブレークアウト構成により、25G、50G、100G、200G、400G、800G などの柔軟な速度をサポートします。この柔軟性により、QFX5140は、クラウドコンピューティング、AI/ML、高性能コンピューティング(HPC)などの高帯域幅ワークロードに最適な選択肢となります。

QFX5140プラットフォームは、高度なルーティングおよびスイッチング機能をサポートし、次世代データセンター導入に向けて、低遅延、高スループット、拡張可能なパフォーマンスを提供します。

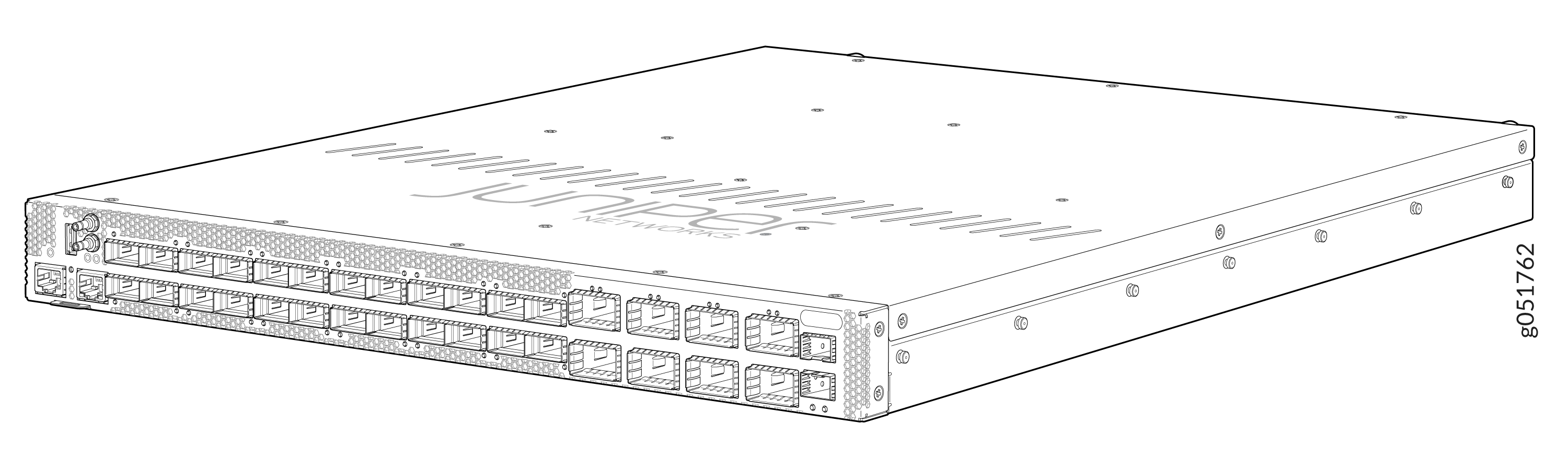

図1:QFX5140スイッチ正面図

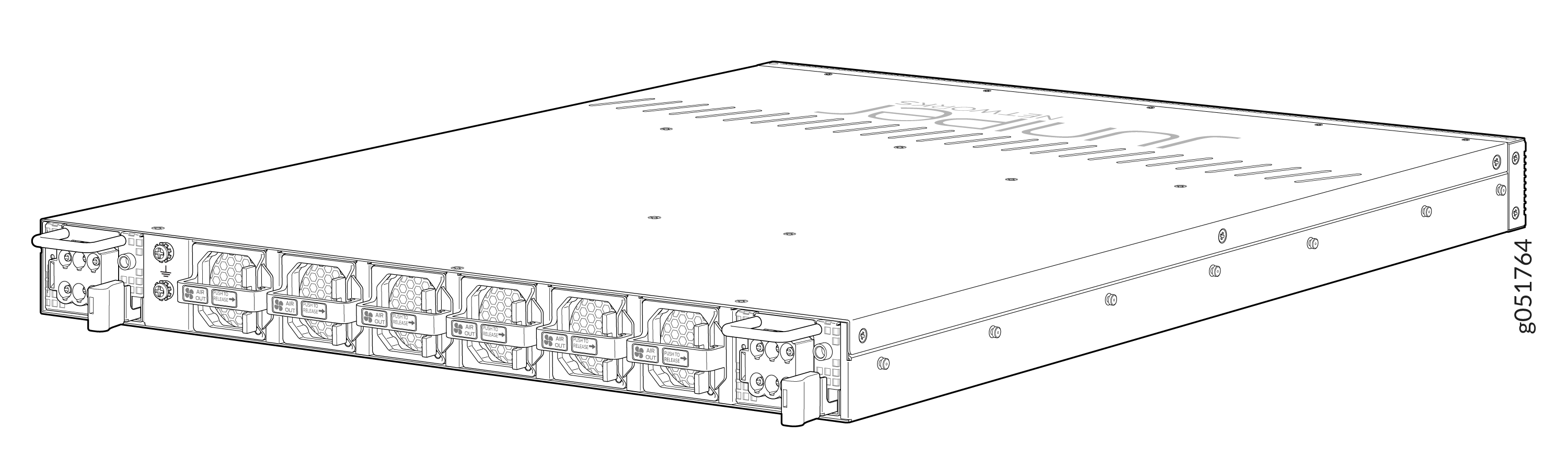

図2:QFX5140スイッチ(ACバリアント)の背面図

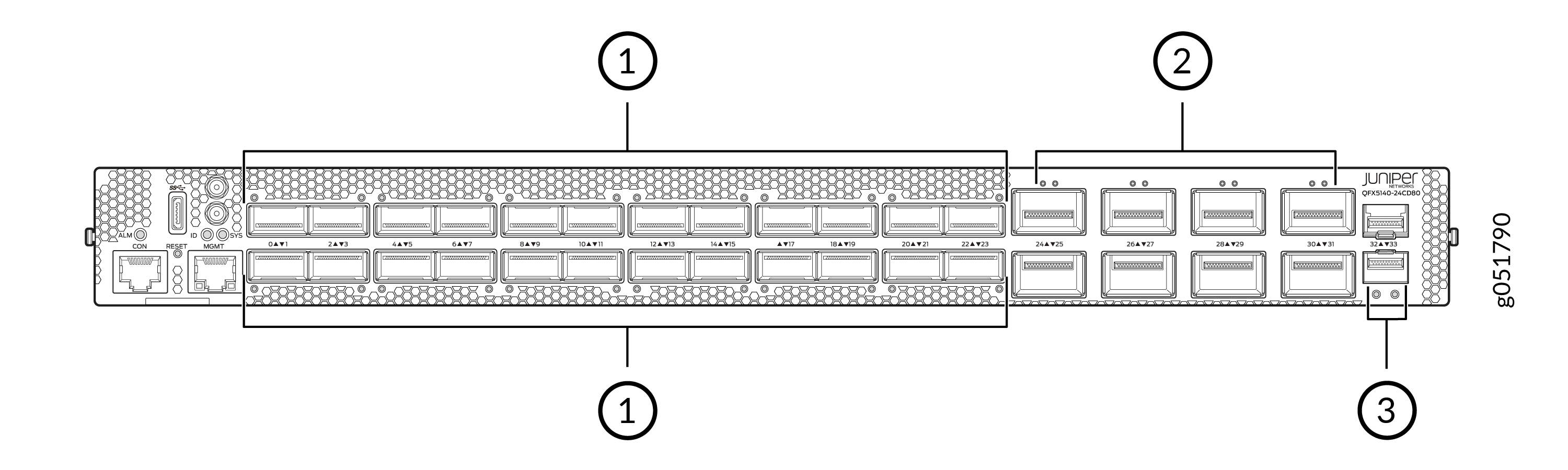

図3:QFX5140スイッチのフロントパネルコンポーネント

1 — QSFP112ポート[0-23]	3 — 管理およびコンソール インターフェイス
2 — OSFP800ポート[24-31]

ハードウェアアーキテクチャ

QFX5140スイッチアーキテクチャには、Trident 5 ASIC搭載のメインボード、Intel Ice Lake-DベースのCPUサブシステム、電源と冷却用の現場交換可能なモジュラー型コンポーネントが含まれています。

このプラットフォームは、フロントツーバック(エアフローアウト)とバックツーフロント(エアフローイン)の両方のエアフロー構成をサポートします。スイッチにはホットスワップ対応のファントレイと冗長電源が搭載されており、継続的な動作を保証します。

QFX5140: 主な仕様

QFX5140スイッチのメリット

• コンパクトな1RU筐体に高密度400Gおよび800G接続。

• 低遅延アーキテクチャを備えた16Tbpsのスイッチング容量。

• 柔軟なポート速度とブレイクアウト構成。

• AI/ML、クラウド、ハイパフォーマンスワークロードのサポート。

• 冗長電源と冷却による運用耐障害性。

• IEEE 1588による高精度タイミングのサポート。

システムソフトウェア

QFX5140スイッチは、EvolvedソフトウェアJunos OS実行します。コンソールまたは管理インターフェイスを使用して、コマンドラインインターフェイス(CLI)を介してスイッチを設定および管理できます。

このプラットフォームは、インターフェイス設定、監視、システム管理など、標準的なJunos OS Evolvedの運用および構成機能をサポートします。

コンポーネントの冗長性

• 電源: 2つのホットスワップ対応PSUが1+1の冗長性を提供します。完全な冗長性を確保するために、個別の電源を使用します。

• 冷却: 冷却システムは 6 つのファン モジュールで構成され、各ファン モジュールには 2 つのローターが含まれています。冷却システムは、ローターレベルでのみN+1の冗長性を提供します。あるファンモジュールの複数のローターに障害が発生し、QFX5140スイッチを望ましい温度しきい値内に維持できない場合、シャーシアラームが発生し、QFX5140スイッチがシャットダウンします。

現場交換可能なユニット

これらのコンポーネントは、スイッチの電源をオフにしなくても交換できます。

QFX5140の機能の詳細なリストについては、「 機能エクスプローラー」を参照してください。

ハードウェア機能の詳細な比較については、 ハードウェア互換性ツールを参照してください。
