QFX10008 冷却システムと気流
QFX10000 ファントレイ LED とファントレイコントローラ LED

QFX10008冷却システム

QFX10008冷却システムコンポーネントは連携して動作し、すべてのコンポーネントを許容範囲内に保ちます。最大温度仕様を超え、システムを十分に冷却できない場合、ルーティングおよびコントロールボードはハードウェアコンポーネントの一部またはすべてをシャットダウンします。

QFX10008 冷却システムと気流

QFX10008シャーシの冷却システムは、デュアルファントレイとデュアルファントレイコントローラで構成されています。

ファントレイ
ファントレイコントローラ
QFX10008 の気流方向

ファントレイ

各ファントレイは、ホットインサート可能なホットリムーバル FRU です。各ファントレイには、11 個のファン、取り外し不可能なコントロールボード、LED が含まれています。

2 つのファントレイは、シャーシの FRU 側の電源の横に垂直に並んで取り付けられています。各前面フェースプレートの 2 つのハンドルにより、ファントレイの取り扱いが容易になります。図 1 を参照してください。

図 1:QFX10008 に取り付けたファントレイ Installed Fan Trays in a QFX10008

—

QFX10000-PWR-AC 電源

—

QFX10008-FAN ファントレイ

ファントレイの物理仕様については、表 1 を参照してください。

表 1:ファントレイの仕様
仕様	値
高さ	56.9 cm(22.4 インチ)
幅	16.8 cm(6.6 インチ)
深さ	10.2 cm(4.0 インチ)、ハンドルなし、13.2 cm(5.2 インチ)、ハンドル付き
重量	5.4 kg(11.8 ポンド)
ファントレイ当たりのファン数	11
シャーシ当たりのファン数	22
100% でのボリュームフロー	ファントレイ当たり 1,437.37 CFM

スイッチの実行中に既存のファントレイを交換する場合は、ファントレイを 1 つだけ取り外します。このスイッチは、サーマルアラームをトリガーすることなく、単一のファントレイを使用して期間限定で動作し続けます。

注意：

熱アラームを回避するには、スイッチの動作中に両方のファントレイを取り外さないでください。

注意：

サーマルアラームが 3 分以上発生すると、シャーシはシャットダウンします。

各ファントレイの内部ファンコントロールボードには、関連するファントレイコントローラ用の LED と、ファントレイの真後ろにある 3 つのスイッチインターフェイスボード(SIB)用の LED が含まれています。

ファントレイコントローラ

2 つのファントレイコントローラは、ファントレイをホットインサートおよびホット除去するための制御ロジックと電力を提供します。各ファントレイのファンには、0~20 の番号が付けられています。図 2 を参照してください。

図 2:ファントレイコントローラ QFX10008-FAN-CTRL Fan Tray Controller QFX10008-FAN-CTRL

システムは、シャーシ全体の重要な部品の温度を継続的に監視し、温度に応じてシャーシのファン速度を調整します。

ソフトウェアがファン速度を制御します。通常の動作条件下では、ファントレイのファンはフルスピード未満で動作します。1 つのファントレイコントローラに障害が発生した場合、または欠落しているように見える場合(SIB の交換時など)、もう 1 つのファントレイコントローラはファンをフルスピードに設定します。これにより、残りのファンがシャーシを十分に冷却している限り、スイッチは正常に動作し続けます。コマンドを show chassis fan 使用して、個々のファンのステータスとファン速度を確認します。次の例は、QFX1008-FAN および QFX10008-FAN-CTRL を実行しているシステムのファンステータスを示しています。

ファントレイコントローラの物理仕様については、表 2 を参照してください。

表 2:ファントレイコントローラの仕様
仕様	値
高さ	3.81 cm(1.5 インチ)
幅	15.24 cm(6.5 インチ)
深さ	23.62 cm(9.3 インチ)
重量	0.68 kg(1.5 ポンド)

QFX10008 の気流方向

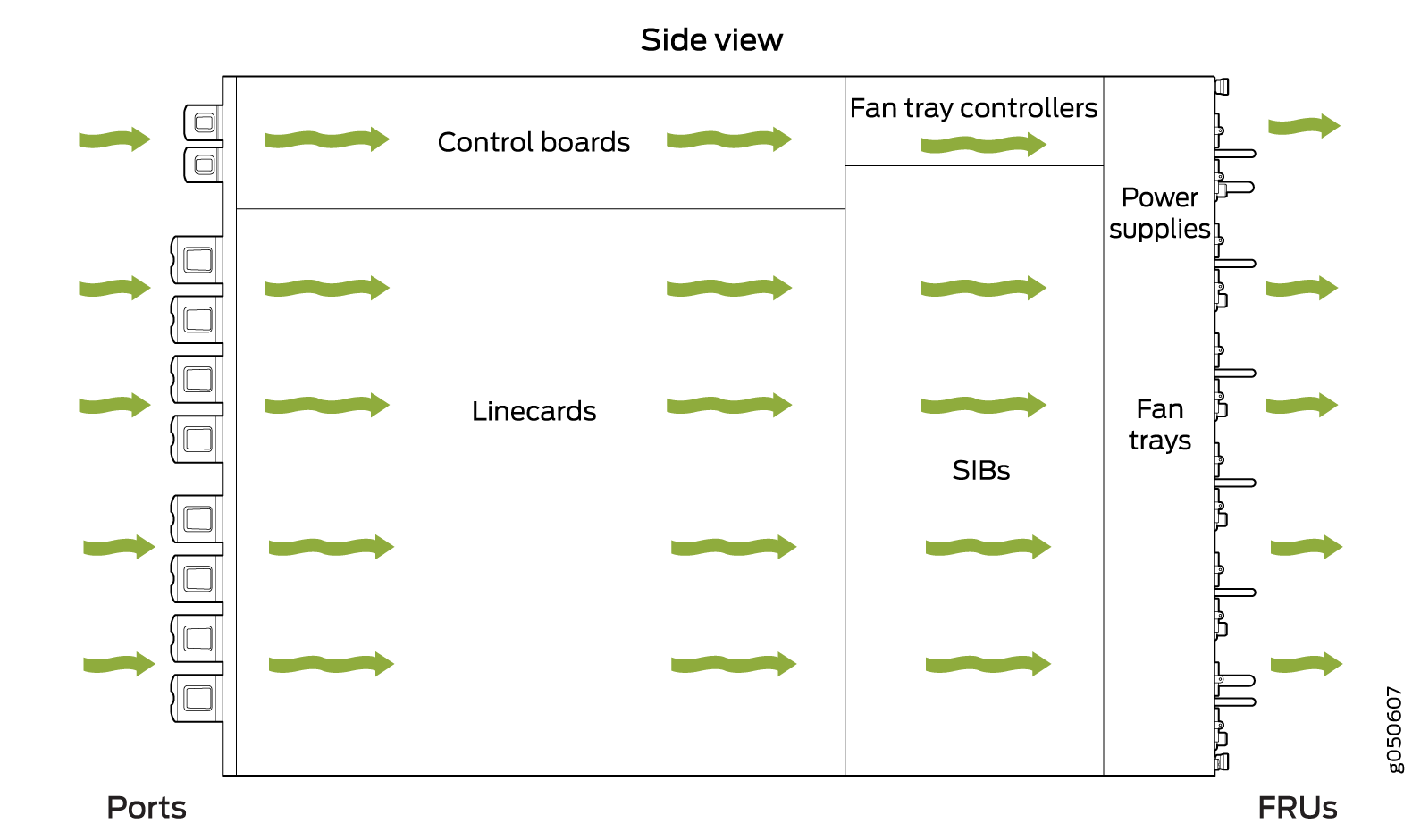

シャーシを冷却するための吸気口は、シャーシのポート(ラインカード)側にあります。空気は、RCB およびラインカードのポートから SIB を通ってシャーシに流れ込み、ファントレイと電源装置から出ます。この気流は、ポートツー FRU 冷却または AFO(エアフローアウト)と呼ばれます。図 3 を参照してください。

図 3:QFX10008 Airflow Through a QFX10008

を通る気流

ファントレイは無期限に動作し続け、1 つのファンに障害が発生した場合でも十分な冷却を提供します。ただし、室温が動作範囲に収まらなければ、各ファントレイの LED を表示して、ファンのステータスを確認できます。

単一のファンを交換することはできません。1 つ以上のファンに障害が発生した場合は、ファントレイ全体を交換する必要があります。

ファントレイに加えて、各電源には内部ファンがあります。

QFX10000 ファントレイ LED とファントレイコントローラ LED

各ファントレイには LED のセットがあり、対応するファントレイコントローラには LED のセットもあります。

ファントレイ LED
ファントレイコントローラ LED

ファントレイ LED

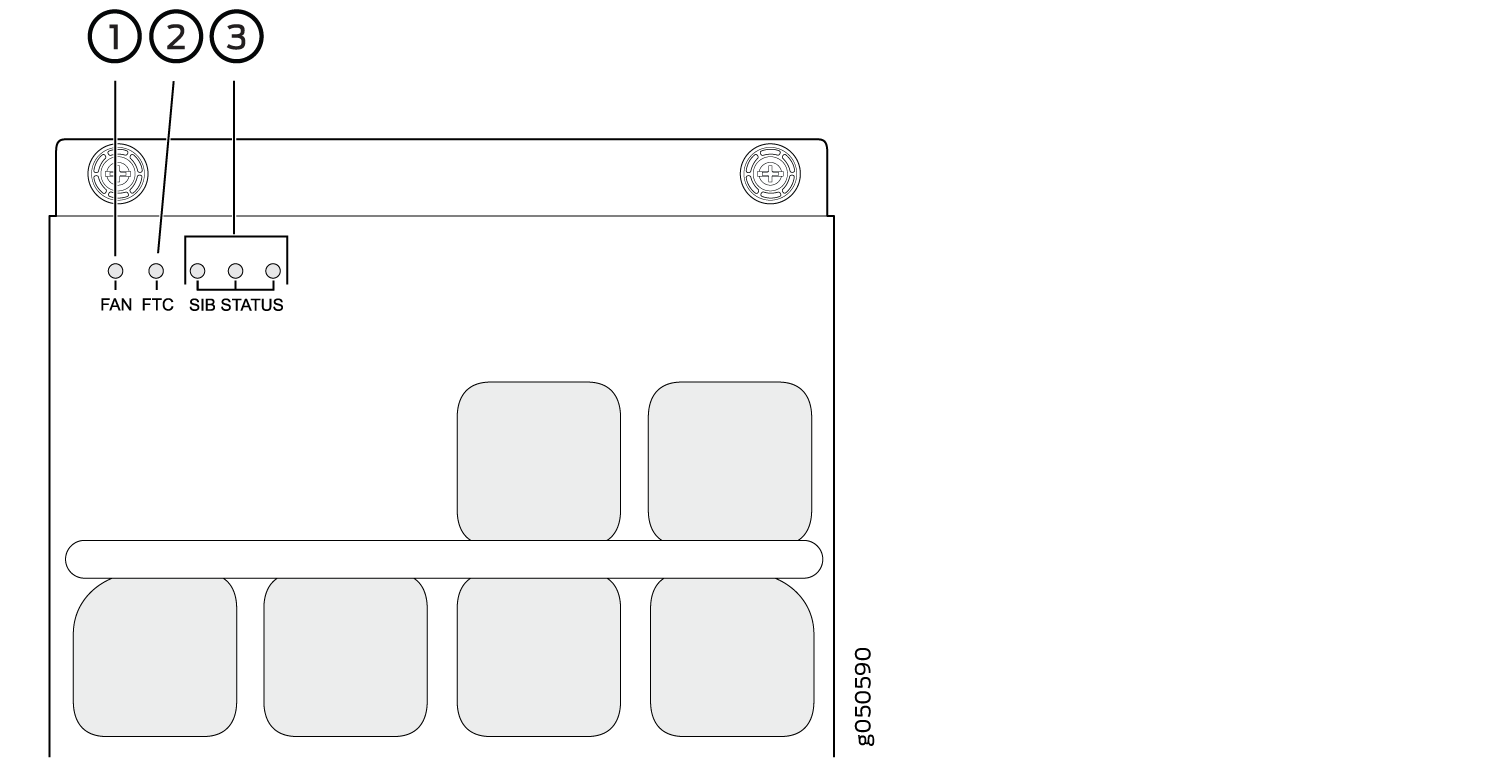

2 つのファントレイには、ファントレイ、ファントレイコントローラ、3 つのスイッチインターフェイスボード(SIB)のファンのステータスを表す LED セットがあります。ファントレイ LED は、各ファントレイの左上隅にあります。図 4 は、QFX10008–FAN および QFX10016-FAN ファントレイ上の LED の位置を示しています。

図 4:ファントレイ QFX10000-FAN LED Fan Tray QFX10000-FAN LEDs

1 — ファンステータスLED	3 — SIB ステータス(左ファントレイの SIB 0~SIB 2、右ファントレイの SIB 3~5)
2 — ファントレイコントローラのステータス

表 3 は、ファントレイ LED の機能を示しています。

表 3:QFX10000 スイッチのファントレイ LED
名前	色	状態	説明
ファンステータス	緑	着実にオン	すべてのファンは正常に動作しています。システムは、ファントレイがエンゲージしていること、気流が正しい方向にあり、すべてのファンが正しく動作していることを確認しました。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	ファントレイ内の 1 つ以上のファンでエラーが検出されました。ファントレイをできるだけ早く交換します。ファンに障害が発生しているか、取り外されています。シャーシ内の適切な気流を維持するには、ファントレイを交換する準備ができるまで、ファントレイをシャーシに取り付けたままにします。
	なし	オフ	ファンがファントレイコントローラから電源を受け取っていません。
ファントレイコントローラのステータス	緑	着実にオン	ファントレイコントローラはオンラインで、正常に動作しています。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	ファントレイコントローラでエラーが検出されました。ファントレイコントローラをできるだけ早く交換します。ファントレイコントローラは、SIB の上のファントレイの後ろにあります。シャーシ内の適切な気流を維持するには、ファントレイコントローラを交換する準備ができるまで、ファントレイをシャーシに取り付けたままにします。
	なし	オフ	ファントレイコントローラが電源を受け取っていません。
SIB 0 ステータス	緑	着実にオン	シャーシの一番左にある SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 0 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は左ファントレイの後ろにあり、シャーシの中で最も左の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。
SIB 1 ステータス	緑	着実にオン	左側のファントレイの後ろにある中央の SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 1 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は左側のファントレイの後ろにあり、3 のグループ内の中央の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。
SIB 2 ステータス	緑	着実にオン	左側のファントレイの最も右にある SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 2 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は左ファントレイの後ろにあり、3 のグループ内で最も右の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。
SIB 3 ステータス	緑	着実にオン	右側のファントレイの後ろにある左側の SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 3 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は右のファントレイの後ろにあり、3 のグループ内で最も左の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。
SIB 4 ステータス	緑	着実にオン	右のファントレイの後ろの中央 SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 4 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は右のファントレイの後ろにあり、3 のグループ内の中央の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。
SIB 5 ステータス	緑	着実にオン	右側のファントレイの後ろにある最も右の SIB はオンラインです。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	SIB 5 でエラーが検出されました。SIB をできる限り早く交換してください。SIB は、右のファントレイの後ろにあり、3 のグループ内で最も右の SIB です。シャーシ内の適切な気流を維持するには、SIB を交換する準備ができるまでファントレイをシャーシに取り付けたままにします。
	なし	オフ	SIB はオフラインです。

ファントレイコントローラ LED

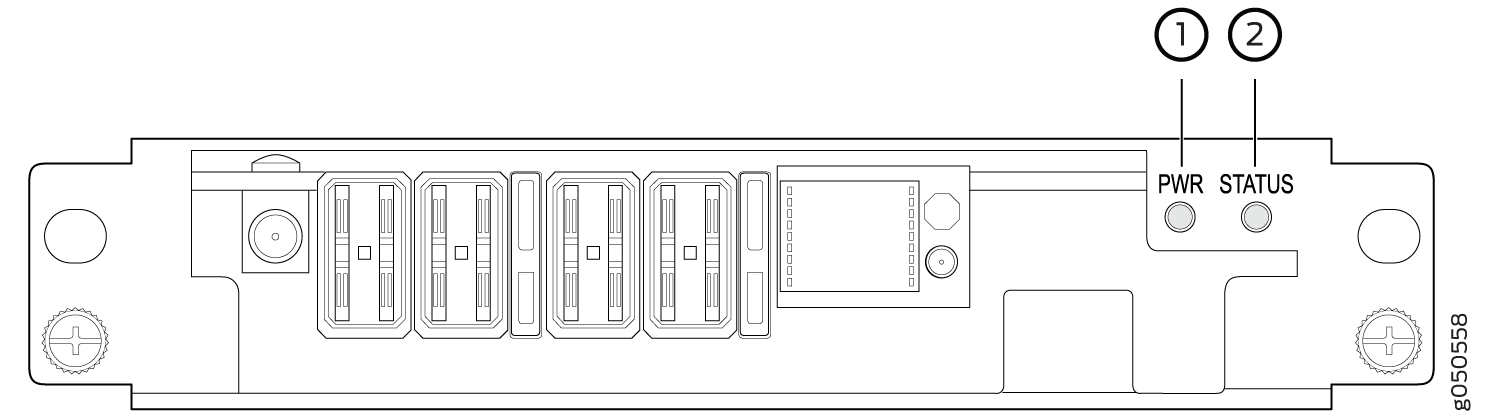

ファントレイコントローラの LED は、関連するファントレイが取り外された場合にのみ表示されます。ファントレイコントローラ LED はコントローラパネルの右側にあります。図 5 は、QFX10000-FAN-CTRL ファントレイコントローラパネルの LED の位置を示しています。

図 5:QFX10000-FAN-CTRL Fan Tray Controller LEDs on a QFX10000-FAN-CTRL

のファントレイコントローラ LED

—

ファントレイコントローラの電源

—

ファントレイコントローラのステータス

表 4 は、ファントレイコントローラ LED の機能を示しています。

表 4:QFX100000 のファントレイコントローラ LED
名前	色	状態	説明
ファンコントローラの電源	緑	着実にオン	ファントレイコントローラは電源を備え、正常に動作しています。
	黄色	点滅	ファントレイコントローラで電源エラーが検出されました。ファントレイコントローラをできるだけ早く交換します。シャーシ内の適切な気流を維持するには、ファントレイコントローラを交換する準備ができるまで、ファントレイをシャーシに取り付けたままにします。
	なし	オフ	ファントレイコントローラの電源が入っていないか、電源が入っていません。
ファントレイコントローラのステータス	緑	着実にオン	ファントレイコントローラはオンラインで、正常に動作しています。
	緑	点滅	ビーコン機能が有効になっています。この機能は、コマンドを `request chassis beacon` 使用して有効になっています。
	黄色	点滅	ファントレイコントローラでエラーが検出されました。ファントレイコントローラをできるだけ早く交換します。シャーシ内の適切な気流を維持するには、ファントレイコントローラを交換する準備ができるまで、ファントレイをシャーシに取り付けたままにします。
	なし	オフ	ファントレイコントローラが電源を受け取っていません。
