PTX10016冷却システム

ファントレイ

すべてのファン トレイは、ホットインサートおよびホットリムーブ可能な FRU(フィールド交換可能ユニット)です。

2 つのファン トレイは、シャーシの FRU 側にある電源装置の横に垂直に並べて設置します。各前面フェースプレートにある 2 つのハンドルは、ファン トレイの取り扱いを容易にします。 図 1 および 図 2 を参照してください。

各 JNP10016-FAN ファン トレイには、21 個のファン、取り外し不可能なコントロール ボード、LED が含まれています。

各 JNP10016-FAN2 ファン トレイには、42 個のファン、取り外し不可能なコントロール ボード、および LED が含まれています。

ファントレイの物理的仕様については、 表1 を参照してください。

表 1:ファン トレイの仕様

仕様	JNP10016ファン	JNP10016-ファン2
対応するファントレイコントローラモデル	JNP10016-FAN-CTRL	JNP10016-FTC2
ファントレイあたりのファン数	21	42
シャーシあたりのファン数	42	84
72°Fで100%のファントレイあたりの体積流量	1070立方フィート/分(CFM)	1610立方フィート
72 °Fで100 %でのシャーシあたりの体積流量	2420立方フィート	3660立方フィート
高さ	36.6インチ(92.97 cm)	36.5インチ(92.97 cm)
幅	6.6インチ(16.8 cm)	6.6インチ(16.8 cm)
深さ	4.0インチ(10.2 cm)ハンドルなし、5.2インチ(13.2 cm)取っ手付き	5.5インチ(13.97 cm)ハンドルなし、6.7インチ(17.01 cm)
重量	8.98 kg(19.8 ポンド)	15.33kg(33.8ポンド)

手記：

ルーターの実行中に既存のファン トレイを交換する場合は、ファン トレイを 1 つだけ取り外します。ルーターは、温度アラームをトリガーすることなく、1つのファントレイが作動した状態で一定時間動作し続けます。

注意：

温度アラームを回避するため、ルーターの動作中は両方のファントレイを取り外さないでください。

注意：

温度アラームが 3 分以上発生すると、シャーシはシャットダウンします。

各ファン トレイの内部ファン コントロールボードには、関連するファン トレイ コントローラーの LED と、ファン トレイのすぐ後ろにある 3 つの SIB の LED が含まれています。

ファン トレイ コントローラ

2 つのファン トレイ コントローラは、ファン トレイをホット インサートおよびホット リムーブするための制御ロジックと電源を提供します。

システムは、シャーシ全体の重要なパーツの温度を継続的に監視し、温度に応じてシャーシのファン速度を調整します。

PTX10016 は、次の 2 つのファン トレイ コントローラー モデルをサポートします。

• JNP10016-FAN-CTRL—JNP10016-FAN ファン トレイ モデルをサポートします。 図 3 を参照してください。

• JNP10016-FAN-CTRL—JNP10016-FAN ファン トレイをサポートします。

• JNP10004-FTC2:JNP10004-FAN2 ファン トレイをサポートします。

• 表 2:ファン トレイ コントローラ - ファン トレイの互換性

  ファントレイコントローラ	対応ファントレイ
  JNP10016-FAN-CTRL	JNP10016ファン
  JNP10004-FTC2	JNP10004-ファン2

  警告：

  ファン トレイ コントローラ モデルを混在させないでください。各ファン トレイ コントローラーには、サポートされているファン トレイ モデルのみを使用してください。

• 図 3:JNP10016-FAN-CTRL ファン トレイ コントローラー

• JNP10016-FTC2:JNP10016-FAN2 ファン トレイ モデルをサポートします。 図 4 を参照してください。

  図 4:JNP10016-FTC2 ファン トレイ コントローラ

ソフトウェアがファン速度を制御します。通常の動作状態では、ファン トレイ内のファンはフルスピード以下で動作します。1 つのファン トレイ コントローラに障害が発生したり、欠落しているように見える場合(SIB の交換時など)、もう 1 つのファン トレイ コントローラがファンをフル スピードに設定します。これにより、残りのファンがシャーシを十分に冷却する限り、ルーターは正常に動作し続けることができます。 show chassis fan コマンドを使用して、個々のファンとファン速度のステータスを確認します。例えば：

ファン トレイ コントローラ モデルとサポートされているファン トレイの 2 種類があります。すべてのモデルはホットインサート可能で、ホットリムーブ可能です。 表 3 を参照してください。

表 3:ファン トレイ コントローラの仕様

仕様	JNP10016-FAN-CTRL	JNP10016-FTC2
対応するファントレイモデル	JNP10016ファン	JNP10016-ファン2
高さ	1.5インチ(3.81 cm)	1.5インチ(3.81 cm)
幅	6.5インチ(15.24 cm)	6.5インチ(15.24 cm)
深さ	12.4インチ(31.5cm)	12.4インチ(31.5cm)
重量	0.68 kg(1.5 ポンド)	0.5 kg(1.1 ポンド)

PTX10016 ルーターの気流方向

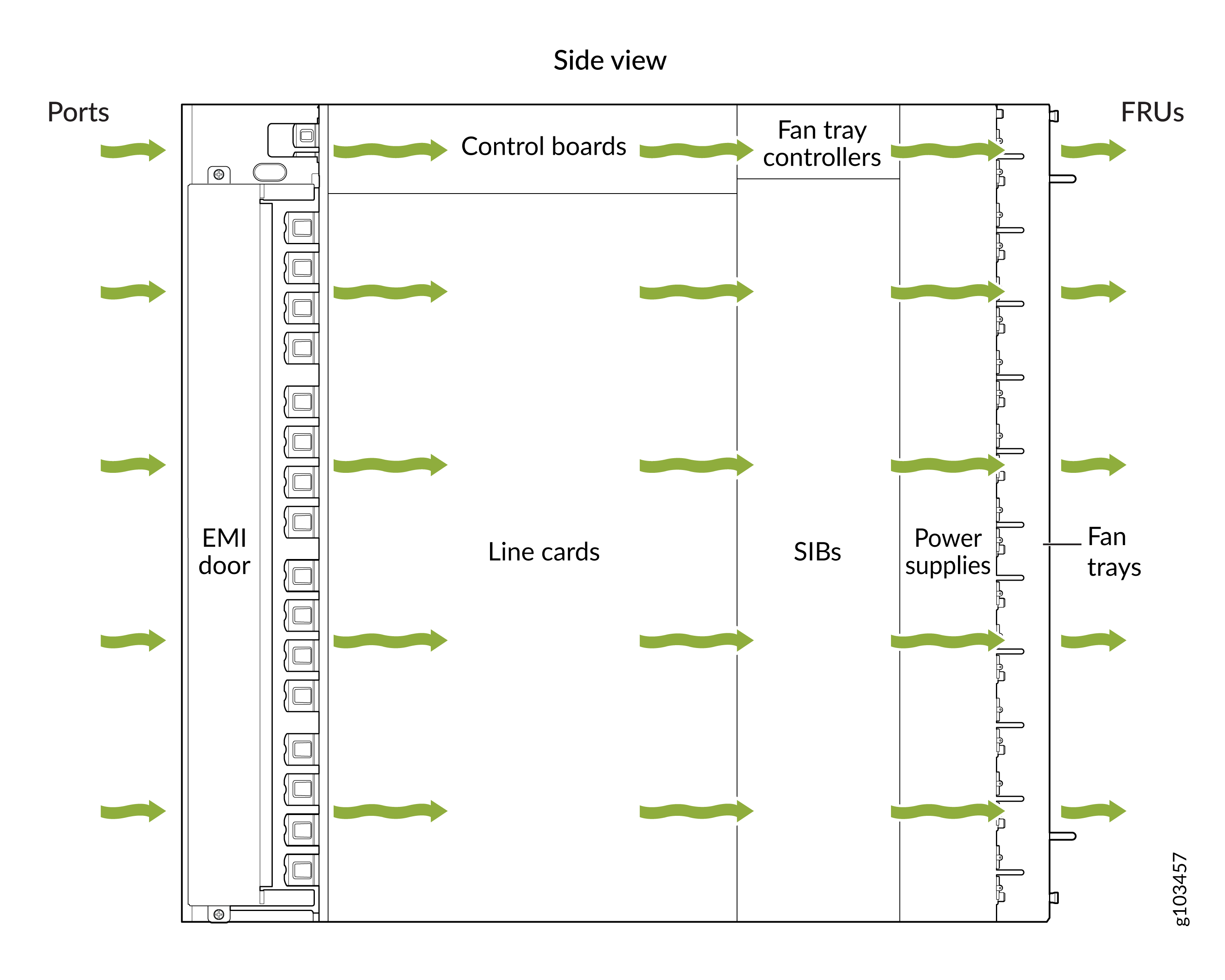

シャーシを冷却するための吸気口は、シャーシのポート(ラインカード)側にあります。RCB およびライン カードのポートから SIB を通ってシャーシに空気が流れ込み、ファン トレイと電源から排出されます。このエアフローは、ポートからFRUへの冷却またはエアフローアウト(AFO)と呼ばれます。 図 5 を参照してください。

ファン トレイは無期限に動作し続け、室温が動作範囲内であれば、単一のファンに障害が発生した場合でも十分な冷却を提供します。各ファン トレイの LED を見ると、ファンのステータスを確認できます。 PTX10016 ファン トレイ LED と ファン トレイ コントローラ LED を参照してください。

1 つのファンを交換することはできません。1 つ以上のファンに障害が発生した場合、ファン トレイ全体を交換する必要があります。

ファン トレイに加えて、各電源装置には内部ファンがあります。

ファン トレイ LED

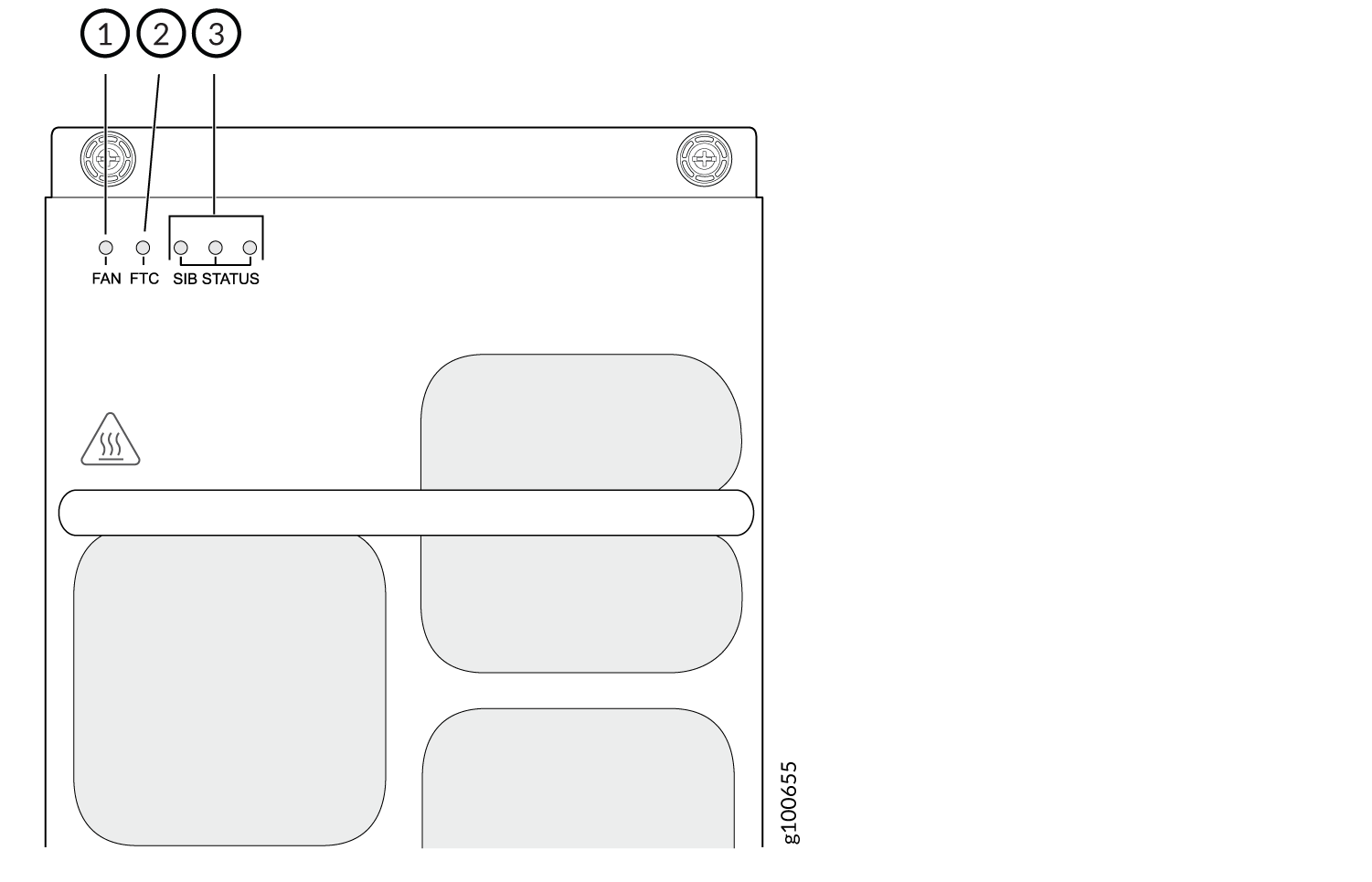

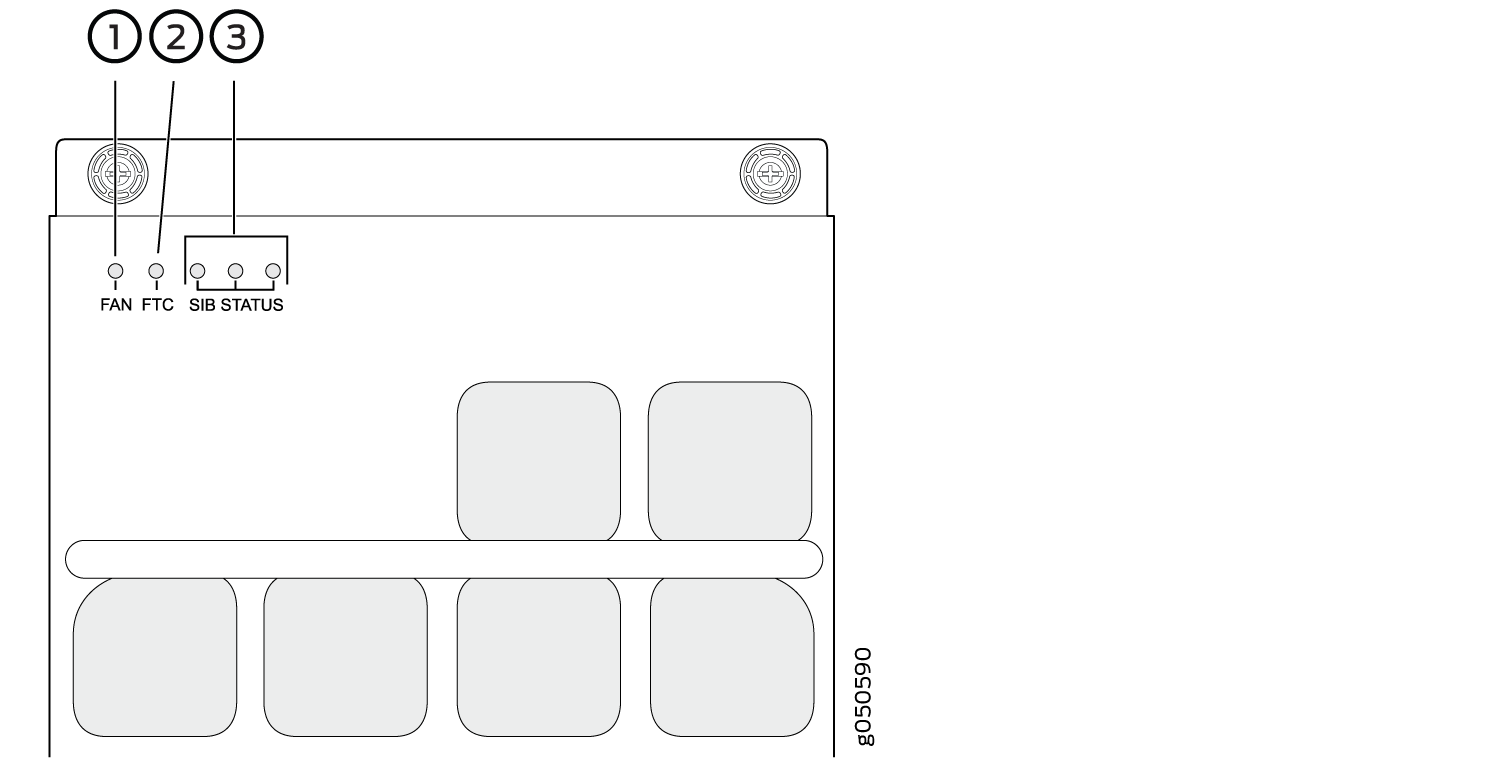

各ファン トレイには、ファン トレイ、ファン トレイ コントローラー、および 3 つの SIB(スイッチ インターフェイス ボード)内のファンのステータスを表す一連の LED があります。ファン トレイの LED は、各ファン トレイの左上隅にあります。 図 6 は、JNP10016-FAN ファン トレイ上の LED の位置を示しています。JNP10016-ファン トレイの LED の位置については、 図 7 を参照してください。

表 4 は、ファン トレイ LED の機能を示しています。

表 4:PTX10016 ルーターのファン トレイ LED

名前	色	状態	形容
FAN (ファンステータス)	緑	着実にオン	すべてのファンは正常に動作しています。システムは、ファン トレイがかみ合っていること、気流が正しい方向にあること、およびすべてのファンが正常に動作していることを確認しました。
	黄色	点滅	ファン トレイ内の 1 つ以上のファンでエラーが検出されました。ファントレイはできるだけ早く交換してください。ファンに障害が発生したか、ファンが切断されました。シャーシ内の適切なエアーフローを維持するため、ファン トレイを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。
	何一つ	オフ	ファン トレイ コントローラからファンに電力が供給されていません。
FTC (ファン トレイ コントローラ ステータス)	緑	着実にオン	ファン トレイ コントローラはオンラインで、正常に動作しています。
	黄色	点滅	ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。ファン トレイ コントローラーは、SIB の上のファン トレイの後ろにあります。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。
	何一つ	オフ	ファン トレイ コントローラに電力が供給されていません。
SIB ステータス (SIB 0 ステータス)	緑	着実にオン	シャーシの左端の SIB はオンラインです。
	黄色	点滅	SIB 0 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、シャーシの一番左にある SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。
SIB ステータス (SIB 1 ステータス)	緑	着実にオン	左側のファン トレイの後ろの中央の SIB はオンラインです。
	黄色	点滅	SIB 1 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、3 のグループの中央の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。
SIB ステータス (SIB 2 ステータス)	緑	着実にオン	左ファン トレイの後ろの右端の SIB はオンラインです。
	黄色	点滅	SIB 2 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は左側のファン トレイの後ろにあり、グループ of 3 の右端の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。
SIB ステータス (SIB 3 ステータス)	緑	着実にオン	右ファン トレイの後ろの左端の SIB はオンラインです。
	黄色	点滅	SIB 3 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、3 つのグループの中で一番左の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。
SIB ステータス (SIB 4 ステータス)	緑	着実にオン	右側のファン トレイの後ろの中央の SIB はオンラインです。
	黄色	点滅	SIB 4 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、3 つのグループの中央の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。
SIB ステータス (SIB 5 ステータス)	緑	着実にオン	右ファン トレイの後ろの右端の SIB はオンラインです。
	黄色	点滅	SIB 5 でエラーが検出されました。SIBをできるだけ早く交換してください。SIB は右側のファン トレイの後ろにあり、グループ 3 の一番右の SIB です。シャーシ内の適切なエアーフローを維持するには、SIB を交換する準備ができるまで、ファン トレイをシャーシに取り付けたままにしておきます。
	何一つ	オフ	SIB がオフラインです。

ファン トレイ コントローラ LED

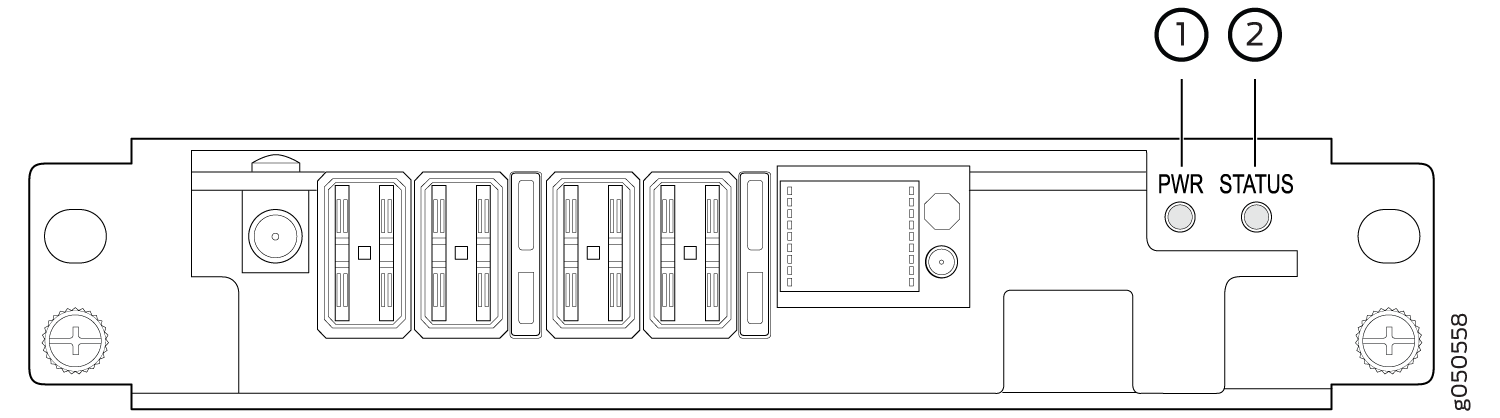

ファン トレイ コントローラのすべてのモデルには、同じ LED が搭載されています。ファン トレイ コントローラーの LED は、関連するファン トレイを取り外す場合にのみ表示されます。ファントレイコントローラの LED は、コントローラパネルの右側にあります。 図 8 は、JNP10016-FAN-CTRL または JNP10016-FTC2 ファン トレイ コントローラのフェースプレート上の LED の位置を示しています。

表 5 は、ファン トレイ コントローラ LED の機能を示しています。

表 5:PTX10016のファン トレイ コントローラ LED

名前	色	状態	形容
PWR (ファン トレイ コントローラ電源)	緑	着実にオン	ファン トレイ コントローラーに電力が供給され、正常に動作しています。
	黄色	点滅	ファン トレイ コントローラで電源エラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。
	何一つ	オフ	ファン トレイ コントローラの電源が入っていないか、電力が供給されていません。
STATUS (ファン トレイ コントローラのステータス)	緑	着実にオン	ファン トレイ コントローラはオンラインで、正常に動作しています。
	黄色	点滅	ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。
	何一つ	オフ	ファン トレイ コントローラに電力が供給されていません。
