MX301およびMX301-Mの電源ユニットを交換する

MX301およびMX301-Mのメンテナンスには、電源ユニット(PSU)の取り外しと取り付けが含まれます。

MX301およびMX301-Mの電源ユニット(PSU)は、1+1の冗長性をサポートするホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。MX301およびMX301-Mの電源を切ったり、デバイスの機能を中断したりすることなく、PSUの取り外しや交換が可能です。

注意:

同じシャーシ内でAC、DC、HVAC/DC PSUを混在させないでください。

PSU を取り外したり取り付けたりする前に、ESD(静電放電)による損傷を防ぐために必要な予防措置を講じていることを確認してください。

以下の部品とツールが用意されていることを確認してください。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

  • 交換用電源ユニット

  • ブランクカバーパネル(PSUを交換しない場合)

  • (DC電源用)フィリップス(+)ドライバー、2番

MX301およびMX301-MのAC PSUを交換してください

JPSU-850W-AC-AFOを取り外します

このトピックでは、 MX301およびMX301-MルーターからJPSU-850W-AC-AFO AC電源を取り外す手順を説明します。

注意:

デバイスが動作している間は、PSUスロットを30分以上空のままにしないでください。最適なエアフローを得るには、すべてのPSUをシャーシに取り付ける必要があります。
注意:

MX301およびMX301-Mに取り付けられているすべての電源を交換する必要がある場合は、電源を取り外す前にルーターの電源を切る必要があります。

JPSU-850W-AC-AFO PSUを取り外すには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. AC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. 電源コンセントに接続されている電源コードを抜きます。
  5. PSUのデバイスインレットから電源コードを抜きます。
  6. PSUの右側にあるリリースラッチを左側に向かって押します( 図1を参照)。
  7. PSUをシャーシからまっすぐ引き出します。

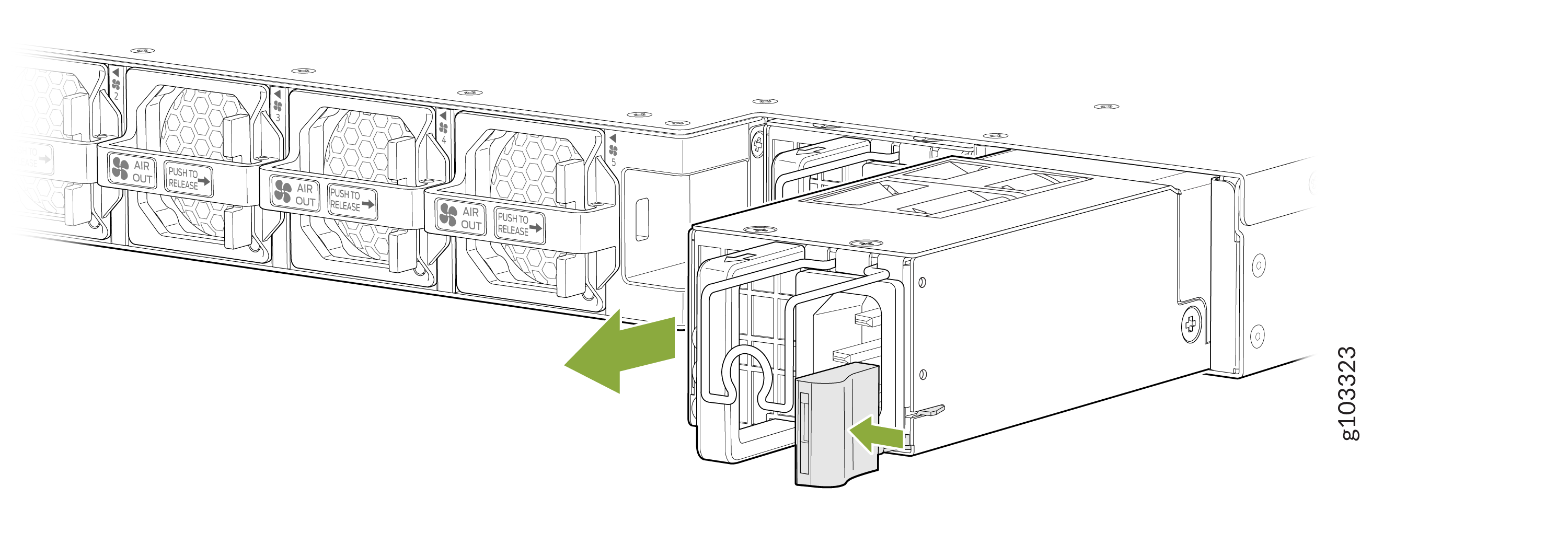

    図1:AC PSUの取り外しRemove the AC PSU
  8. PSUを帯電防止袋または帯電防止マットの上に置きます。
  9. すぐにPSUを交換しない場合は、カバーパネルをシャーシのPSUスロットの上に取り付けます。

JPSU-850W-AC-AFO の取り付け

このトピックでは、 MX301およびMX301-MルーターにJPSU-850W-AC-AFO AC電源を取り付ける手順を説明します。

JPSU-850W-AC-AFO PSUをインストールするには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. シャーシのPSUスロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保存してください。
  3. PSUのピン、リード、またははんだ接続に触れないように注意しながら、PSUをバッグから取り外します。
  4. 両手を使って、ルーターの背面パネルにあるPSUスロットにPSUを置きます。PSUがシャーシスロットに完全に収まり、リリースラッチが所定の位置にスライドするまで、PSUをシャーシにまっすぐスライドさせます。PSUフェースプレートが隣接するPSUフェースプレートと同じ高さであることを確認します。

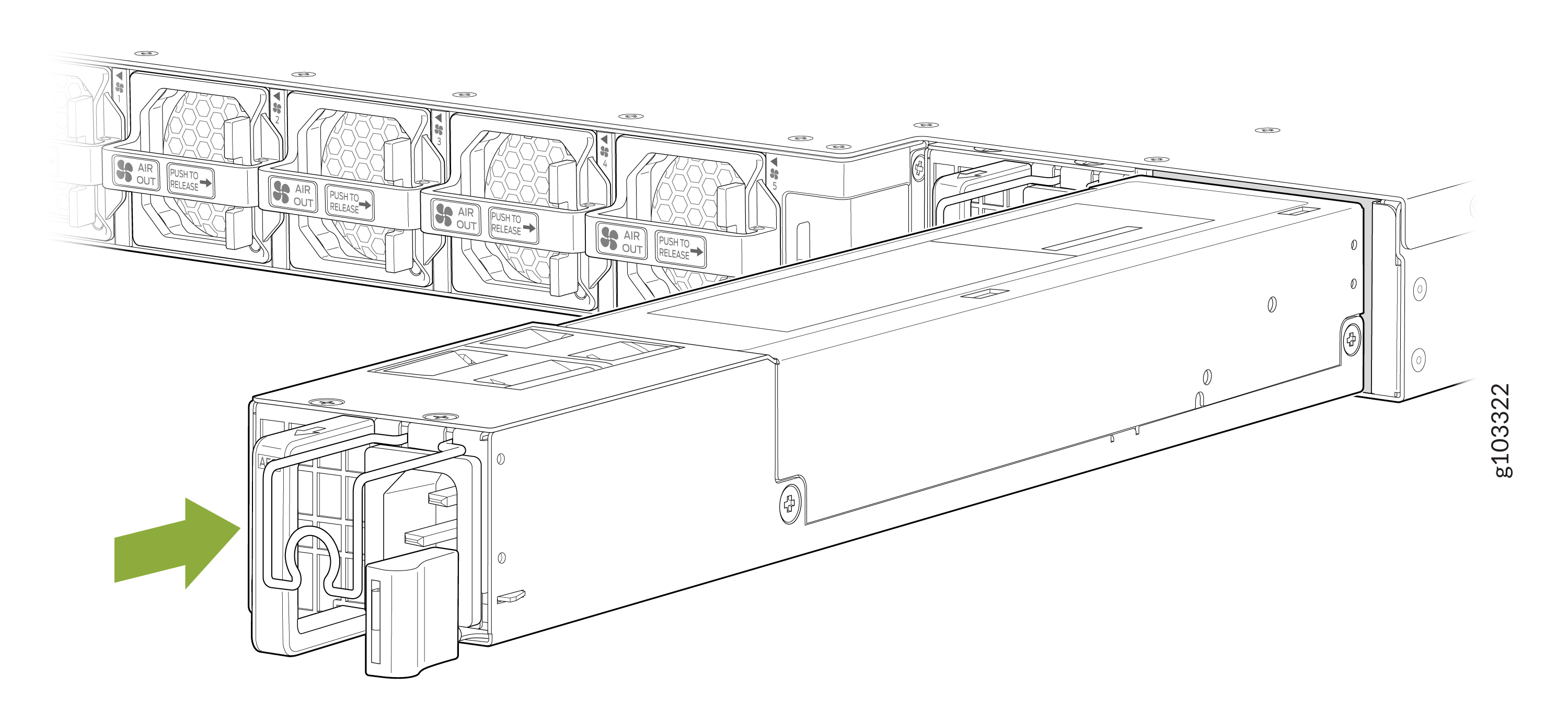

    図2:AC PSUInstall the AC PSUの取り付け
  5. 電源コードを接続します( MX301およびMX301-MへのAC電源の接続を参照してください)。
    注:

    各電源装置は専用の電源コンセントに接続する必要があります。

MX301およびMX301-MのDC PSUを交換します

JPSU-850W-DC-AFOを取り外します

このトピックでは、 MX301およびMX301-MルーターからJPSU-850W-DC-AFO DC PSUを取り外す手順を説明します。

注意:

デバイスが動作している間は、PSUスロットを30分以上空のままにしないでください。最適なエアフローを得るには、すべてのPSUをシャーシに取り付ける必要があります。
注意:

MX301およびMX301-Mに取り付けられているすべての電源を交換する必要がある場合は、電源を取り外す前にルーターの電源を切る必要があります。

JPSU-850W-DC-AFO PSUを取り外すには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. PSUに接続されているすべてのケーブルの外部サーキットブレーカーの電源を切ります。電源ケーブルのリード線の両端の電圧が0Vであることを確認します。PSU 取り外しプロセス中にケーブルがアクティブにならないようにする必要があります。
  4. PSUフェースプレートの端子スタッドを保護している透明なプラスチックカバーを取り外します。
  5. 端子スタッドからネジとワッシャーを取り外します。
  6. 端子スタッドからケーブル端子を取り外します。電源ケーブルを慎重に移動させてください。
  7. PSUフェースプレートの下端にある非脱落型ネジを緩めます。
  8. PSUの右側にあるリリースラッチを左側に向かって押します( 図3を参照)。
  9. PSUをシャーシからまっすぐ引き出します。

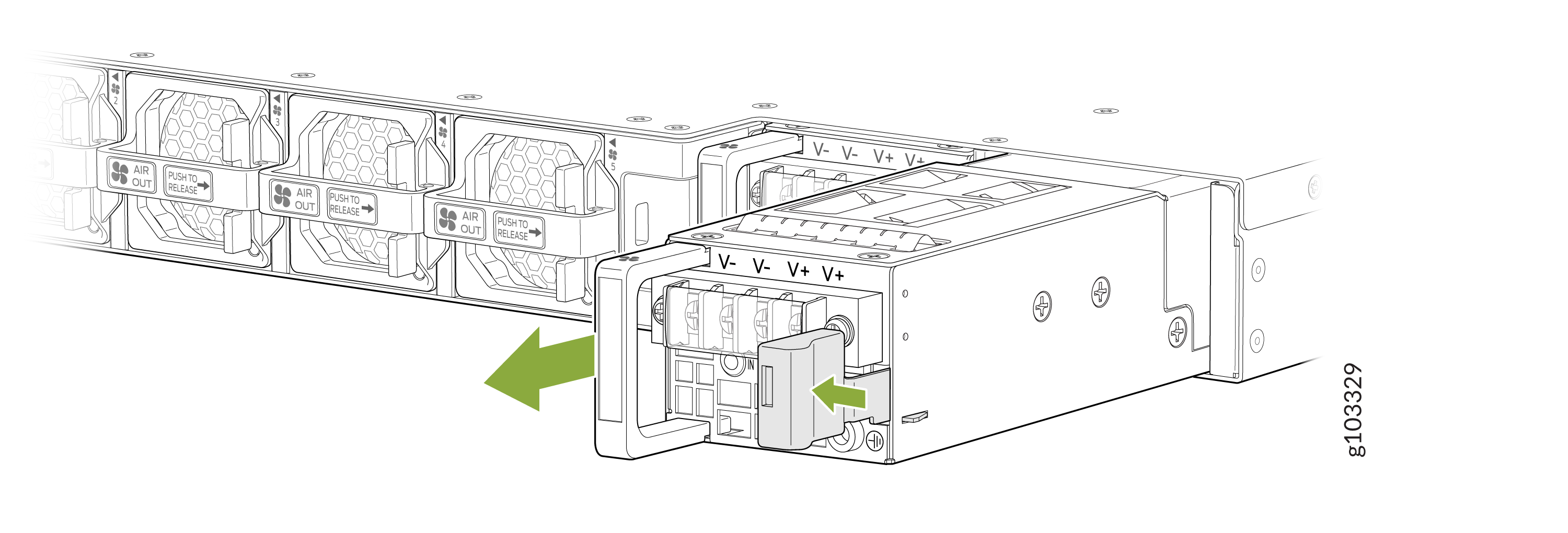

    図3:DC PSUの取り外しRemove the DC PSU
  10. PSUを帯電防止袋または帯電防止マットの上に置きます。
  11. すぐにPSUを交換しない場合は、カバーパネルをシャーシのPSUスロットの上に取り付けます。

JPSU-850W-DC-AFOの取り付け

このトピックでは、 MX301およびMX301-MルーターにJPSU-850W-DC-AFO DC PSUをインストールする手順を説明します。

JPSU-850W-DC-AFO PSUをインストールするには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. PSUに接続されているすべてのケーブルの外部サーキットブレーカーの電源を切ります。電源ケーブルのリード線の両端の電圧が0Vであることを確認します。PSU 取り外しプロセス中にケーブルがアクティブにならないようにする必要があります。
  3. シャーシのPSUスロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保存してください。
  4. PSUのピン、リード、またははんだ接続に触れないように注意しながら、PSUをバッグから取り外します。
  5. 両手を使って、ルーターの背面パネルにあるPSUスロットにPSUを置きます。PSUがシャーシスロットに完全に収まり、リリースラッチが所定の位置にスライドするまで、PSUをシャーシにまっすぐスライドさせます。PSUフェースプレートが隣接するPSUフェースプレートと同じ高さであることを確認します。

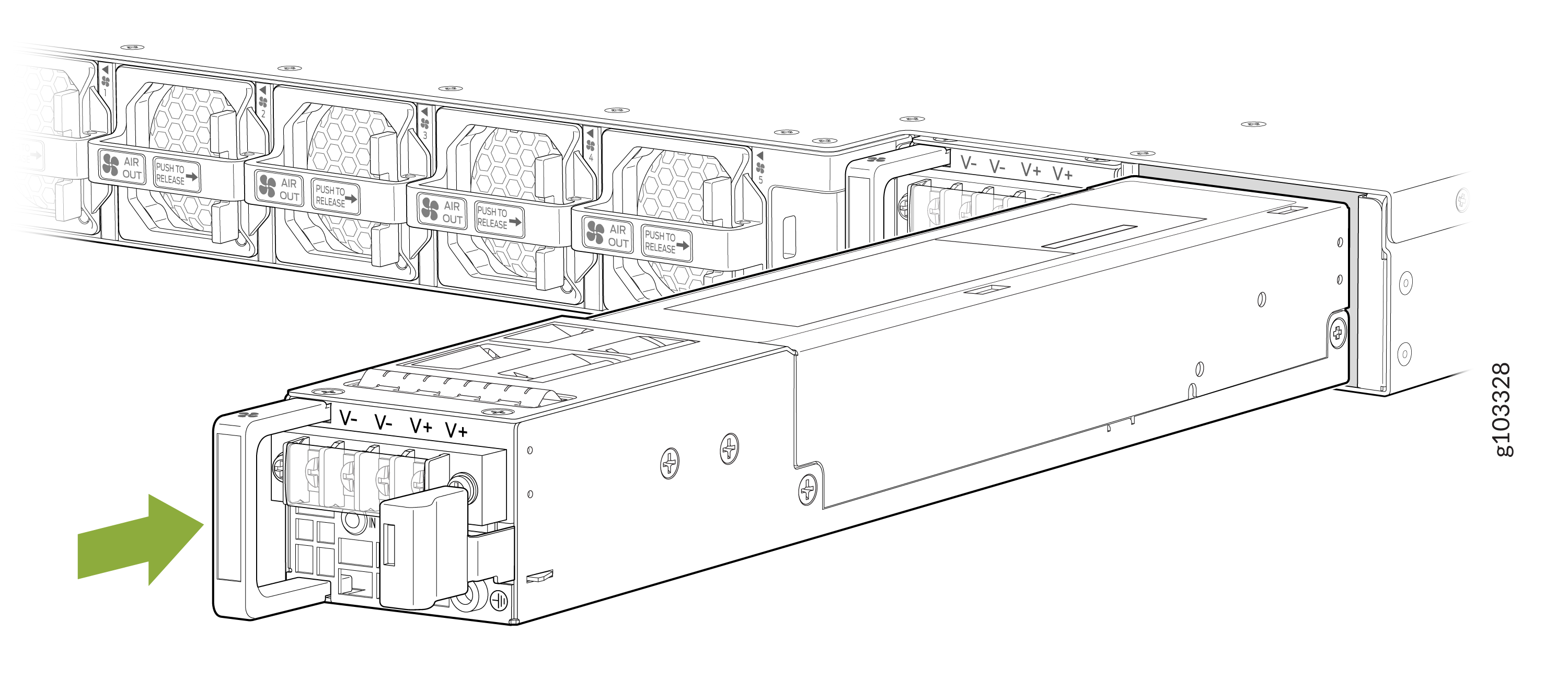

    図4:DC PSUInstall the DC PSUの取り付け
  6. PSUフェースプレートの下端にある非脱落型ネジを締めます。
  7. 電源ケーブルを接続します( MX301およびMX301-MへのDC電源の接続を参照してください)。

MX301およびMX301-MのHVAC/DC PSUを交換します

JPSU-850W-HV-AFOを取り外します

このトピックでは、 MX301およびMX301-MルーターからJPSU-850W-HV-AFO HVAC/DC PSUを取り外す手順を説明します。

注意:

デバイスが動作している間は、PSUスロットを30分以上空のままにしないでください。最適なエアフローを得るには、すべてのPSUをシャーシに取り付ける必要があります。
注意:

MX301およびMX301-Mに取り付けられているすべてのPSUを交換する必要がある場合は、PSUを取り外す前にルーターの電源を切る必要があります。

JPSU-850W-HV-AFO PSUを取り外すには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. PSU専用のサーキットブレーカーの電源を切り、HVAC/DC電源から電源コードを抜きます。サイトの指示に従ってください。
  4. PSUの右側にあるリリースラッチを左側に向かって押します( 図5を参照)。
  5. PSUをシャーシからまっすぐ引き出します。

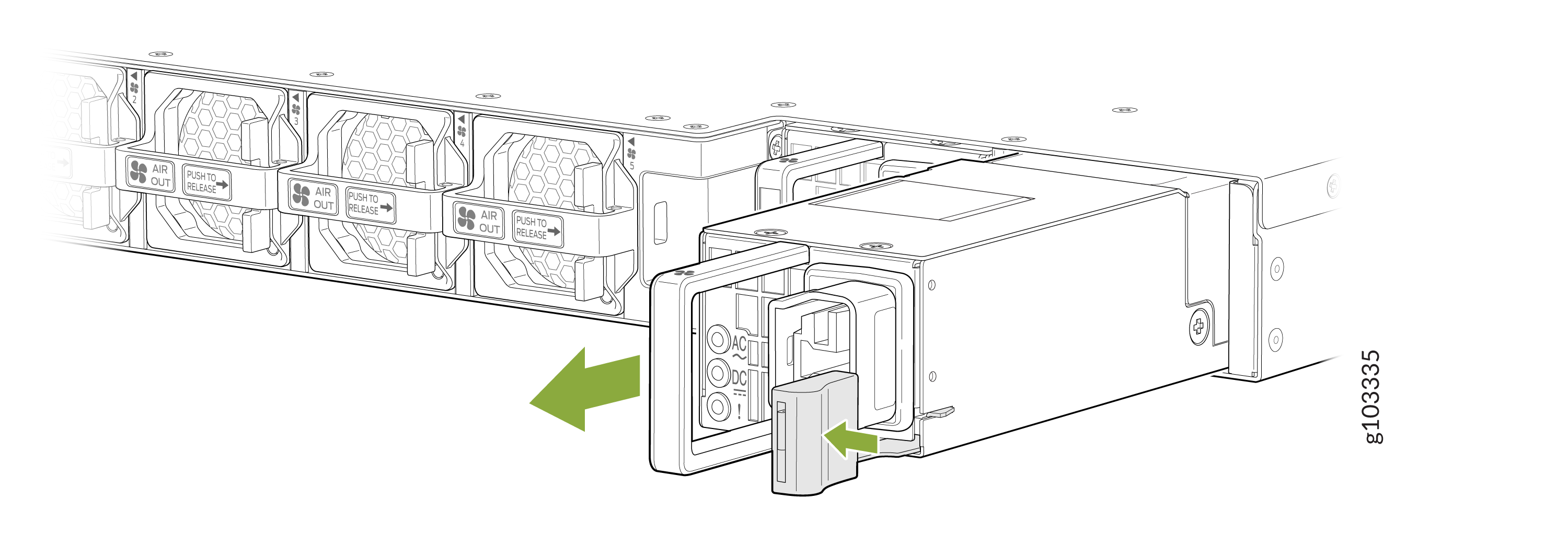

    図5:HVAC/DC PSURemove the HVAC/DC PSUの取り外し
  6. PSUを帯電防止袋または帯電防止マットの上に置きます。
  7. すぐにPSUを交換しない場合は、カバーパネルをシャーシのPSUスロットの上に取り付けます。

JPSU-850W-HV-AFO の取り付け

このトピックでは、 MX301およびMX301-MルーターにJPSU-850W-HV-AFO HVAC/DC PSUをインストールする手順を説明します。

JPSU-850W-HV-AFO PSUをインストールするには:

  1. ESDケーブル接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
  2. シャーシのPSUスロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保存してください。
  3. PSUのピン、リード、またははんだ接続に触れないように注意しながら、PSUをバッグから取り外します。
  4. 両手を使って、ルーターの背面パネルにあるPSUスロットにPSUを置きます。PSUがシャーシスロットに完全に収まり、リリースラッチが所定の位置にスライドするまで、PSUをシャーシにまっすぐスライドさせます。PSUフェースプレートが隣接するPSUフェースプレートと同じ高さであることを確認します。

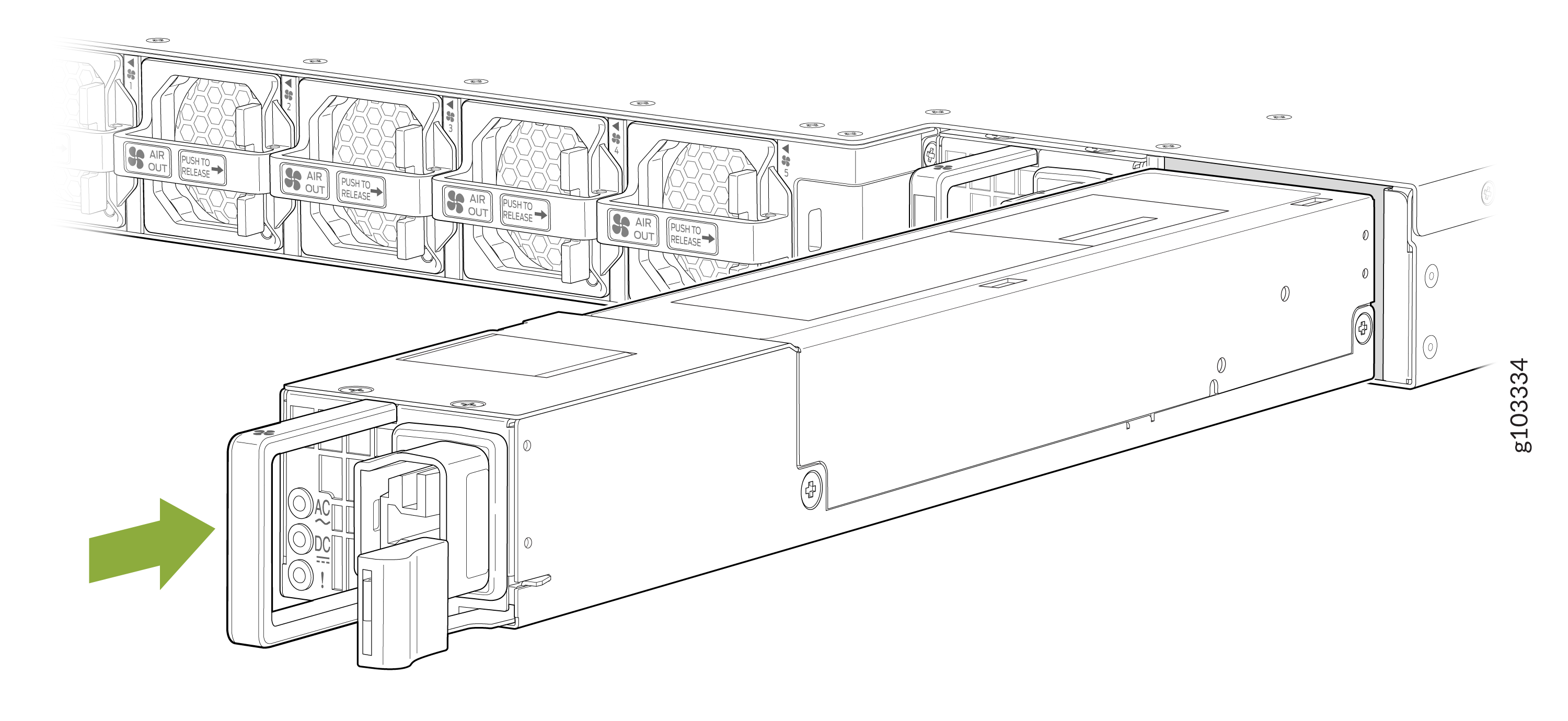

    図6:HVAC/DC PSUInstall the HVAC/DC PSUの取り付け
  5. 電源コードを接続します( HVAC/DC電源をMX301およびMX301-Mに接続するを参照してください)。
