MX301およびMX301-Mのインストール

このトピックでは、 MX301およびMX301-M を2ポストラックと4ポストラックに取り付ける手順を説明します。

MX301およびMX301-Mは、以下に取り付けることができます。

  • 19インチの4本のポストに。ラック。4 ポスト ラック取り付けキットは、ルーターの出荷に同梱されています。

  • 19インチの2本のポストに。ラック。2 ポスト ラック取り付けキットは、別途注文できます。

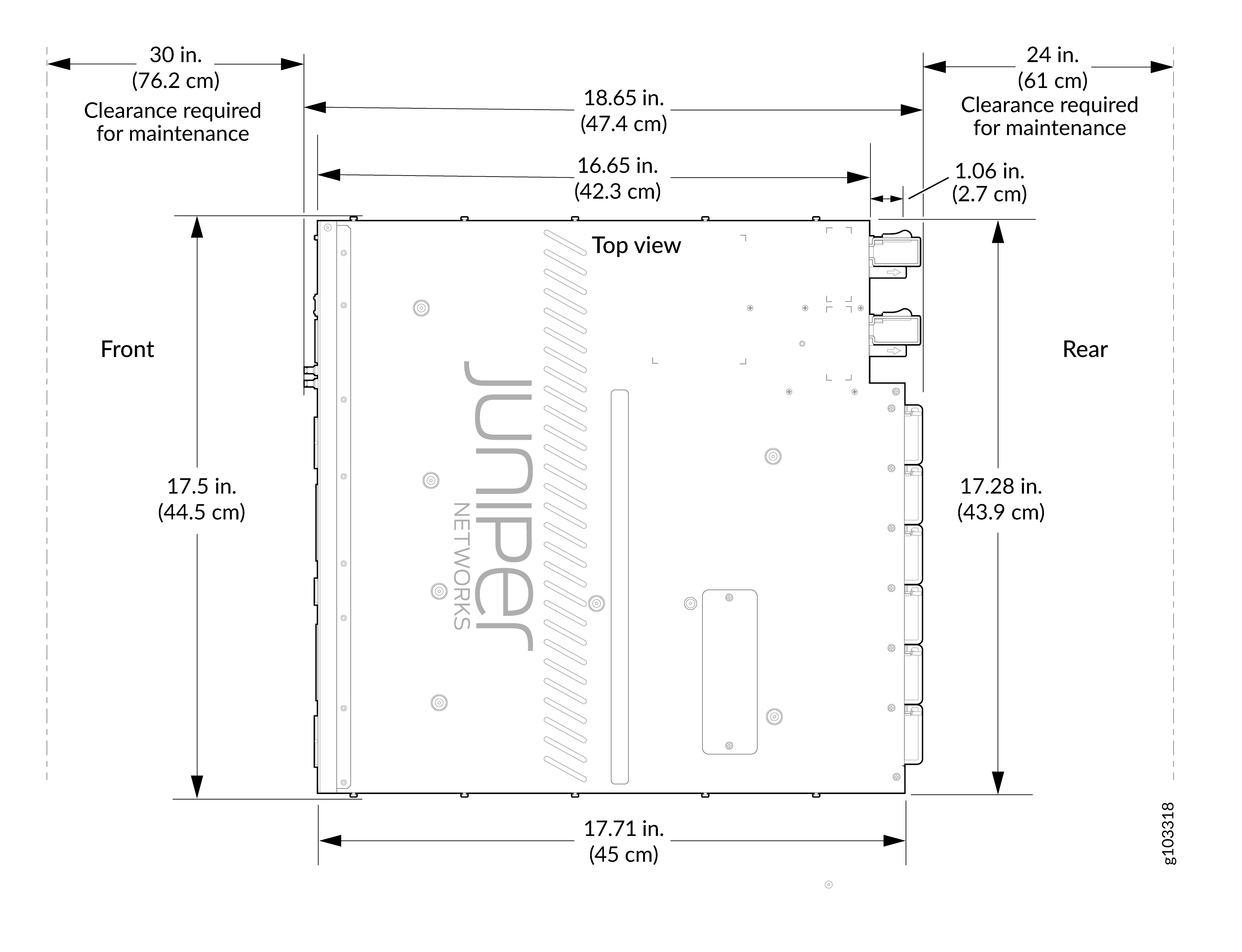

デバイスをマウントする前に、以下の前提条件を完了してください。

注意:

  • 資格のある技術者は、デバイスを取り付ける前に、ラックまたはキャビネットがデバイスの重量を支えるのに十分な強度を持っていることを確認する必要があります。また、ラックまたはキャビネットが設置場所で適切にサポートされていることも技術者に確認してもらいます。

  • ラックまたはキャビネットに複数のデバイスを設置する場合は、ラックの最下部に最初のデバイスを取り付けます。
注意:

MX301およびMX301-Mルーターの 設置には2人が必要で、1人がデバイスを所定の位置に持ち上げ、もう1人がデバイスをラックに取り付けます。 MX301およびMX301-M を60インチより上に設置する場合 MX301およびMX301-Mの設置を試みる前に、床から(152.4 cm)電源とファンモジュールを取り外して重量を最小限に抑えることができます。フルロードのシャーシ(AC電源付き)の重量は約11.58kg(25.53ポンド)です。
注:

デバイスをラックに取り付けるプロセス全体を通して、シャーシの背面をサポートしてください。

JNP301-4PST-RMKラックマウントキットを使用して、 MX301およびMX301-M を4ポスト角穴ラックに取り付けます

以下の推奨手順に従って、 MX301およびMX301-M をサイトの4ポスト四角穴ラックに取り付けます。

以下のツールと部品が用意されていることを確認します。

  • ESD接地ストラップ(付属)

  • フロントマウントレールとリアフローティングレールのペア(RMKに付属)

    これらの取り付けレールは、前面と背面のラック支柱に取り付けられます。

  • シャーシブラケットのペア(RMKに付属)

    これらのブラケットが事前インストールされていない場合は、デバイスに取り付ける必要があります。

注:

ジュニパーは、 MX301およびMX301-Mに4ポストラック取り付けキット(JNP301-4PST-RMK)を提供しています。4 ポスト キットが紛失または破損した場合は、交換品を注文できます。

JNP301-4PST-RMKラックマウントキットを使用して、四角い穴付きラックの4つの支柱にデバイスを取り付けるには、次の手順に従います。

  1. 一般的な安全性のガイドラインと警告を確認してください。
  2. ESD(静電放電)ケーブル接地ストラップの一端を手首に直接巻き付けて締めます。もう一方の端をサイトのESDポイントに接続します。
  3. シャーシブラケットの鍵穴をシャーシのショルダーネジに合わせ、シャーシブラケットをシャーシに取り付けます。シャーシブラケットをシャーシの背面に向かってスライドさせます。

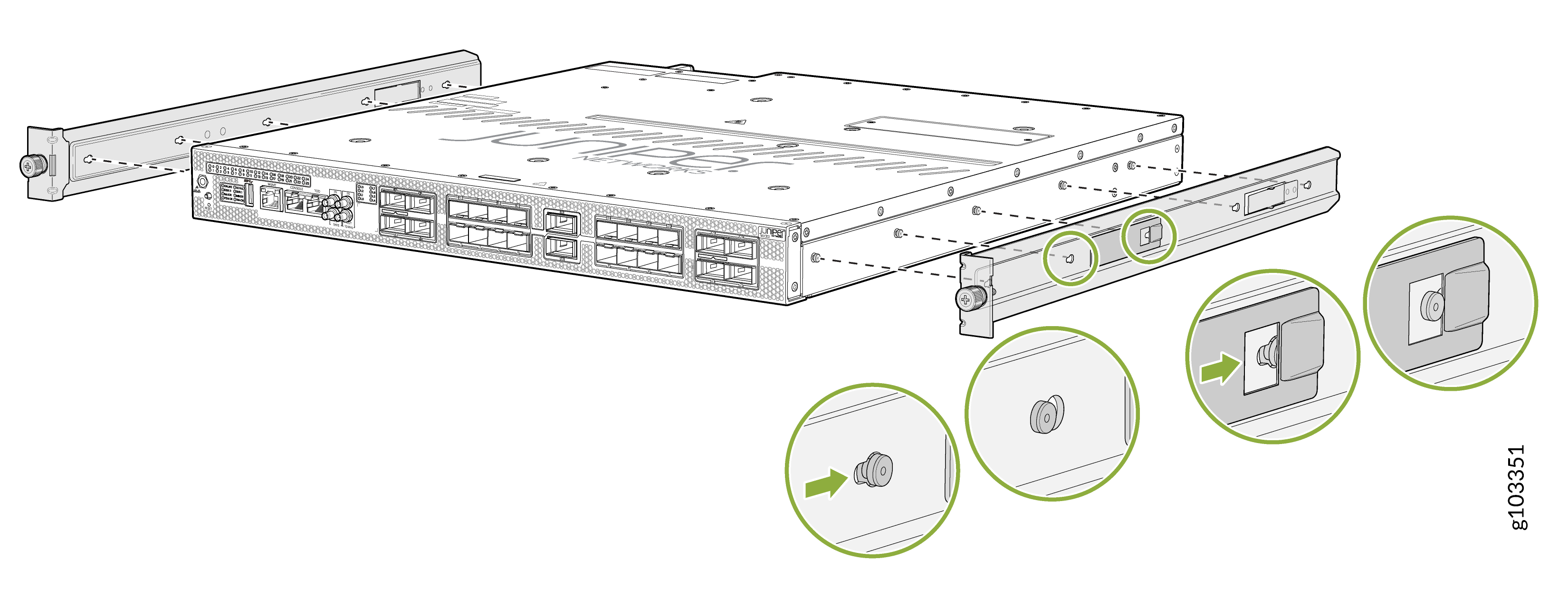

    図2:シャーシブラケットの取り付けInstall the Chassis Brackets
  4. リアフローティングレールをそれぞれのフロントマウントレールにスライドさせて、取り付けレールを組み立てます。

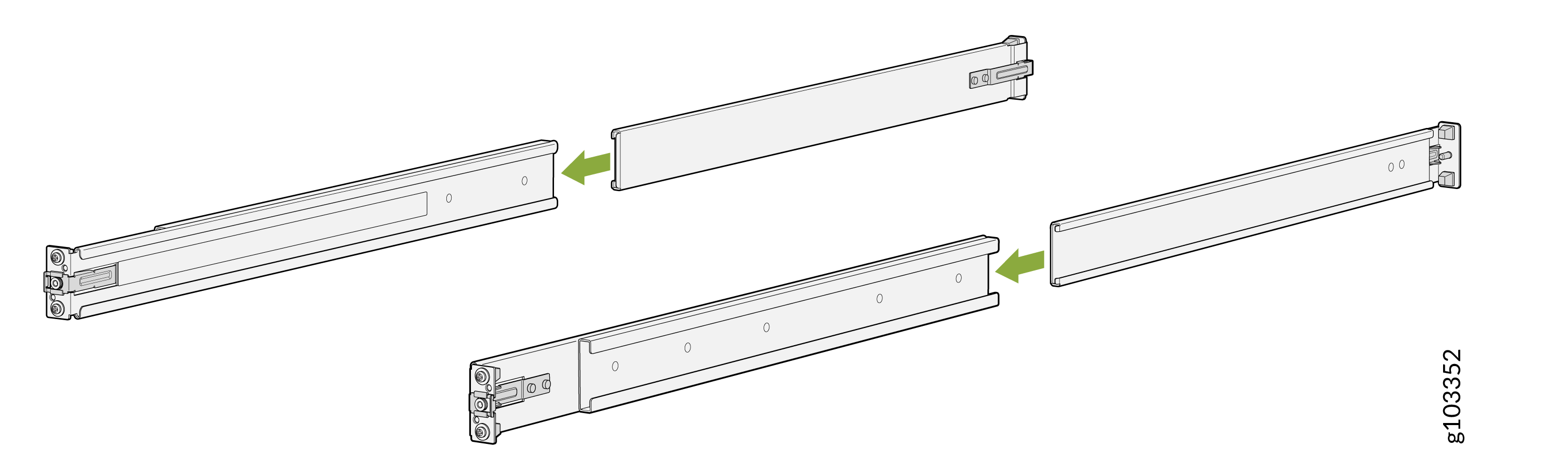

    図3:取り付けレールの組み立てAssemble the Mounting Rails
  5. 4 ポスト ラックに取り付けレールを取り付けます。
    1. ガイドピンを使用して、リアフローティングレールのガイドブロックを対応するリアポストホールに合わせます。リアフローティングレールをラックの前面に向かって引いて、レールを所定の位置にロックします。各ラッチが対応するラック支柱の穴にロックされると、明確なカチッという音がします。

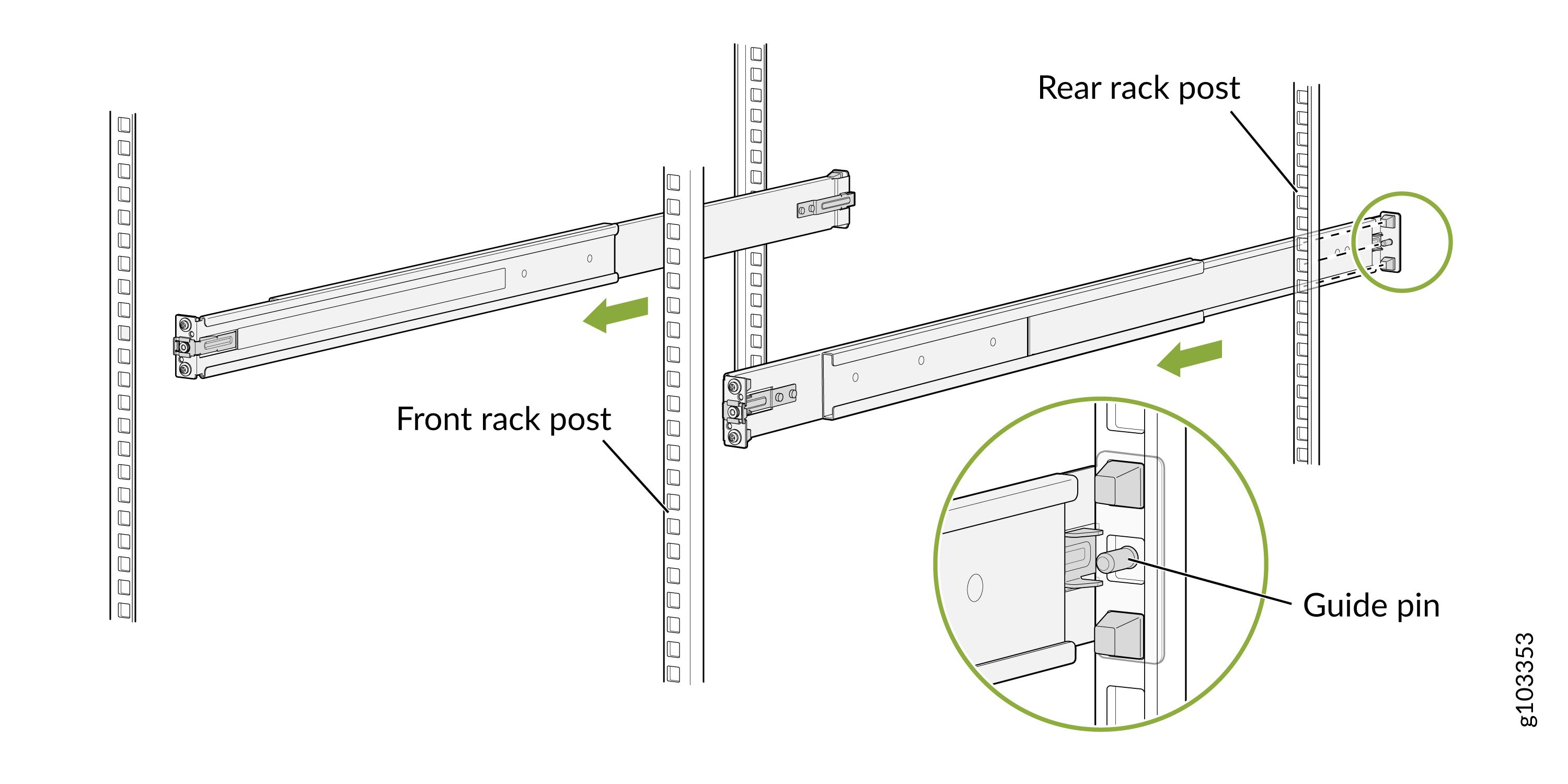

      図4:リアフローティングレールの安全なSecure Rear-Floating Rails
    2. 前面取り付けレールのガイドブロックを前面支柱の穴に合わせます。前面取り付けレールをラックの背面に向かって押して、レールを所定の位置にロックします。各ラッチが対応するラック支柱の穴にロックされると、明確なカチッという音がします。

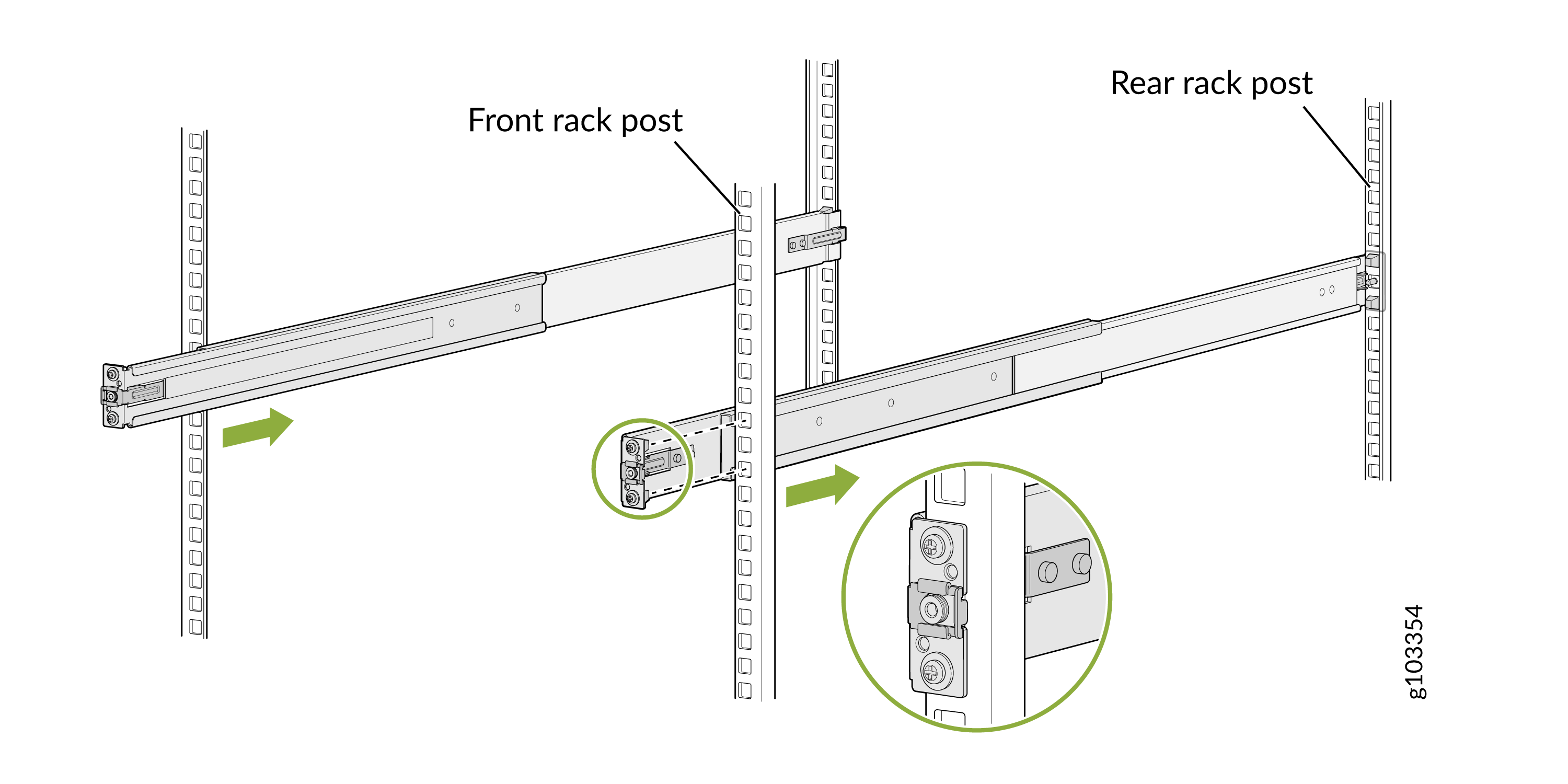

      図5:前面取り付けレールの固定Secure Front-Mounting Rails

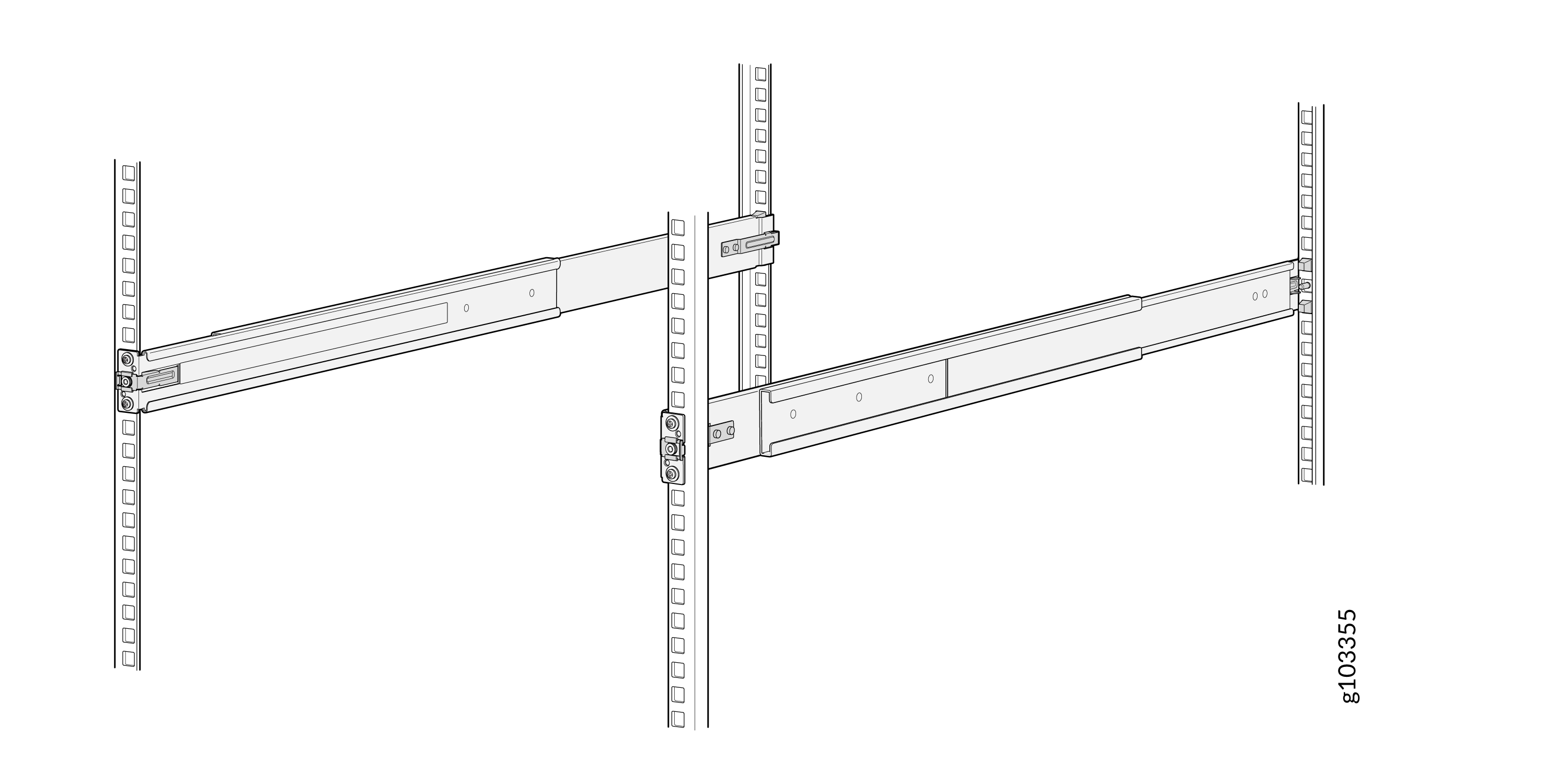

      図6:取り付けおよび固定された両方の取り付けレールBoth Mounting Rails Installed and Secured
    3. 取り付けレールの前面と背面のラッチがラック支柱にロックされたことを目視で確認します。これで、取り付けレールがラックにしっかりと取り付けられるはずです。
  6. デバイスを持ち上げてラックに配置し、シャーシブラケットを取り付けレールに合わせます。デバイスをラック取り付けレールの溝に奥までスライドさせます。

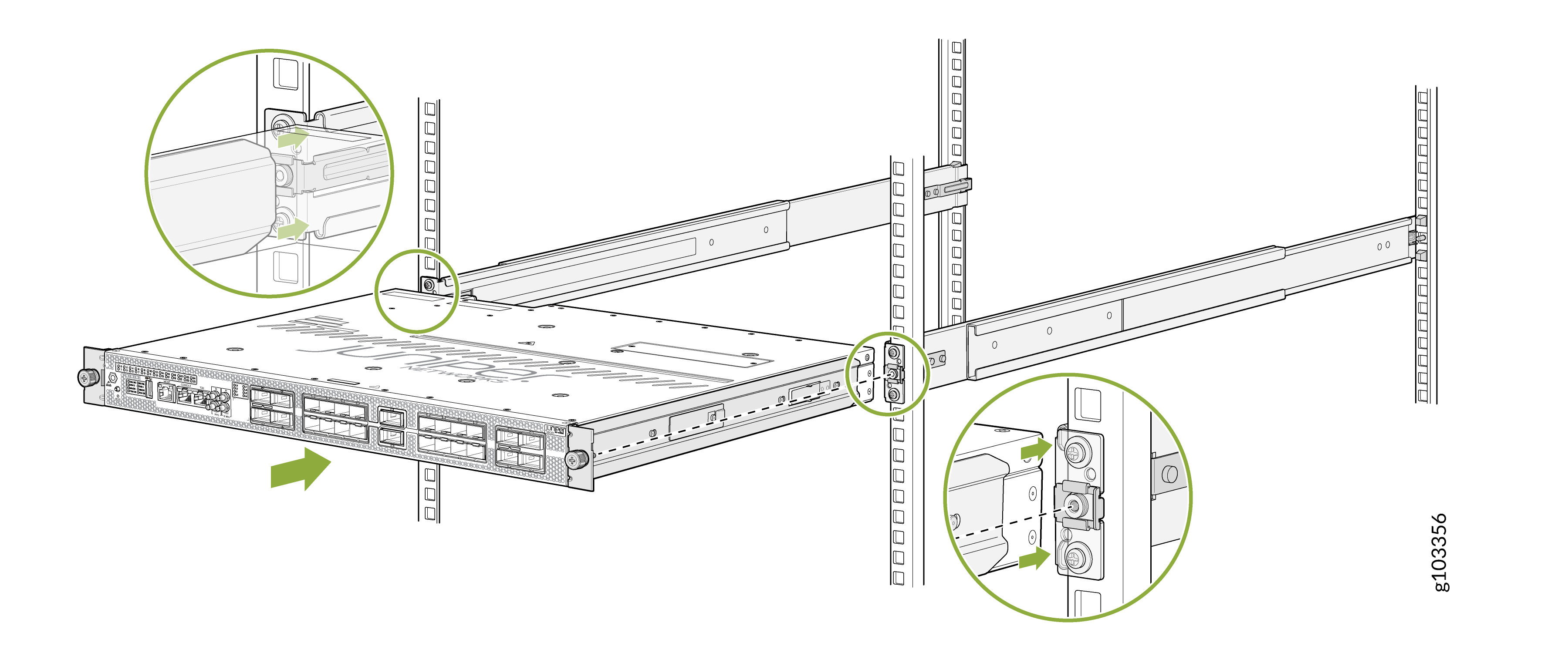

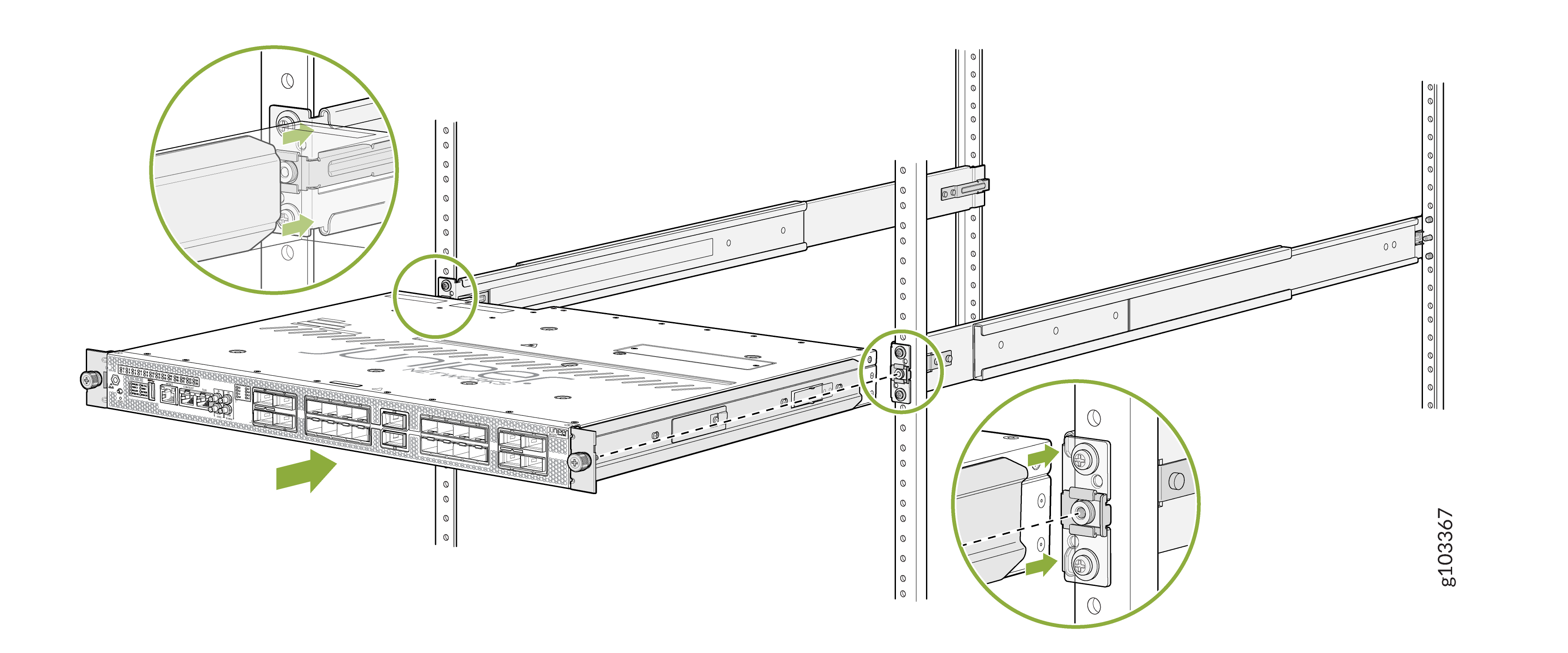

    図7:ルーターをラックSlide the Router into the Rackにスライドさせます
  7. 2本のつまみネジを(時計回りに)締めてデバイスを固定します。

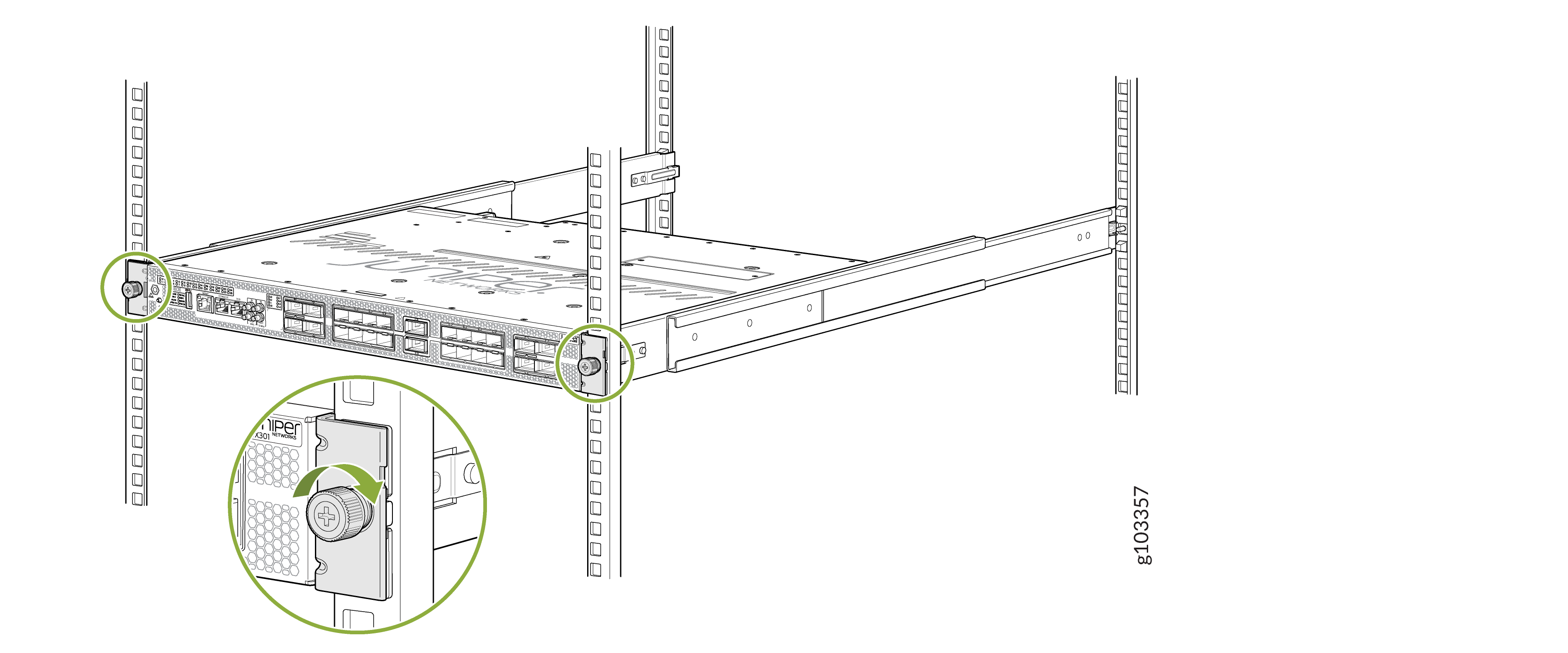

    図8:つまみネジを締めTighten the Thumbscrews

JNP301-4PST-RMKラックマウントキットを使用して、 MX301およびMX301-M を4ポストネジ穴ラックに取り付けます

以下の推奨手順に従って、 MX301およびMX301-M をサイトの4ポストネジ付きラックに取り付けます。

以下のツールと部品が用意されていることを確認します。

  • ESD接地ストラップ(付属)

  • フィリップス(+)ドライバー、番号 2(付属していません)

  • 取り付けレールをラック支柱に取り付けるためのラックに適したネジ 8 本(付属していません)

  • フロントマウントレールとリアフローティングレールのペア(RMKに付属)

    これらの取り付けレールは、前面と背面のラック支柱に取り付けられます。

  • シャーシブラケットのペア(RMKに付属)

    これらのブラケットをデバイスに取り付ける必要があります。

注:

ジュニパーは、 MX301およびMX301-Mに4ポストラック取り付けキット(JNP301-4PST-RMK)を提供しています。4 ポスト キットが紛失または破損した場合は、交換品を注文できます。

JNP301-4PST-RMKラックマウントキットを使用して 、MX301およびMX301-M をネジ穴ラックの4本のポストに取り付けるには:

  1. 一般的な安全性のガイドラインと警告を確認してください。
  2. ESD(静電放電)ケーブル接地ストラップの一端を手首に直接巻き付けて締めます。もう一方の端をサイトのESDポイントに接続します。
  3. シャーシブラケットの鍵穴をシャーシのショルダーネジに合わせ、シャーシブラケットをシャーシに取り付けます。シャーシブラケットをシャーシの背面に向かってスライドさせます。
    図9:シャーシブラケットの取り付けAttach the Chassis Brackets
  4. 取り付けレールを組み立てます。
    1. ネジとワッシャーを緩めて、ガイドブロックを前面取り付けレールから取り外します。
      ヒント:

      ガイドブロック、ネジ、ワッシャーは後で使用するために保管しておいてください。

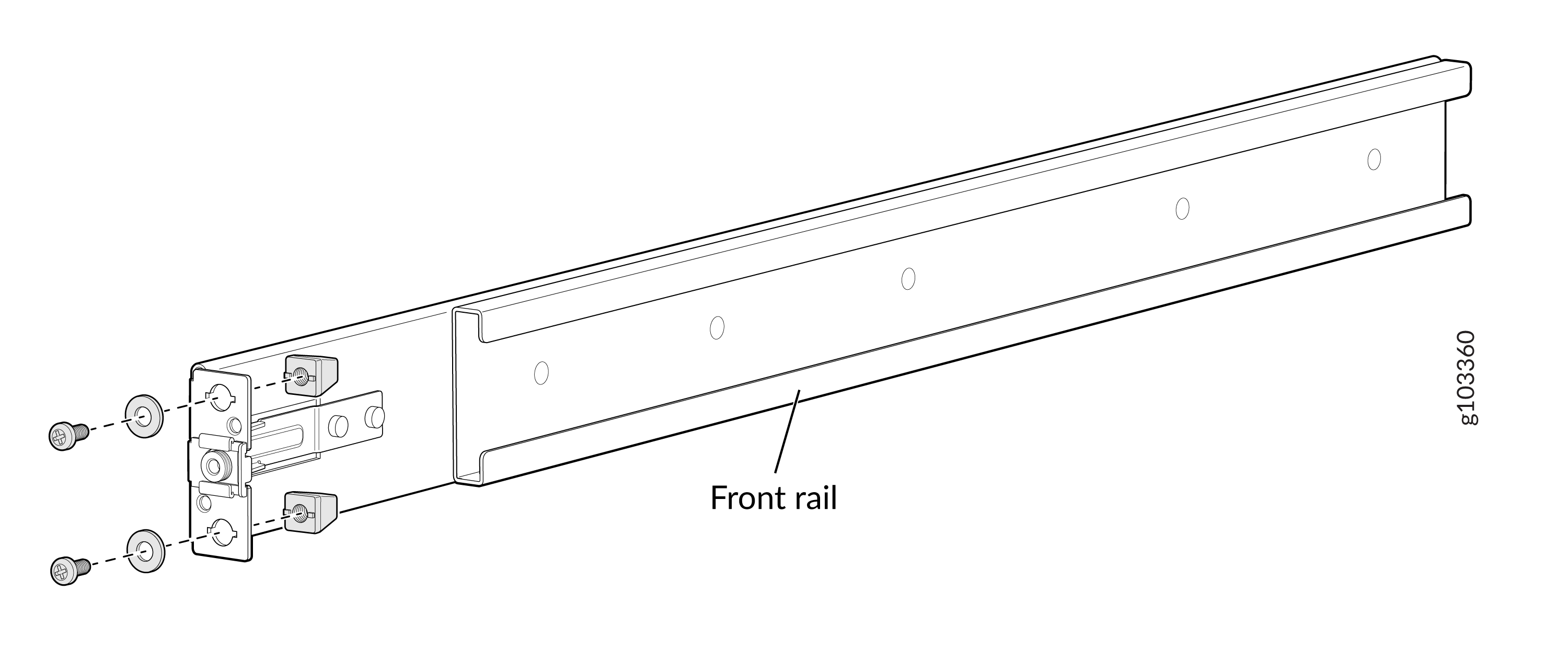

      図10:前面取り付けレールRemove Guide Blocks from Front-Mounting Railからガイドブロックを取り外す
    2. ネジとワッシャーを緩めて、リアフローティングレールからガイドブロックを取り外します。
      ヒント:

      ガイドブロック、ネジ、ワッシャーは後で使用するために保管しておいてください。

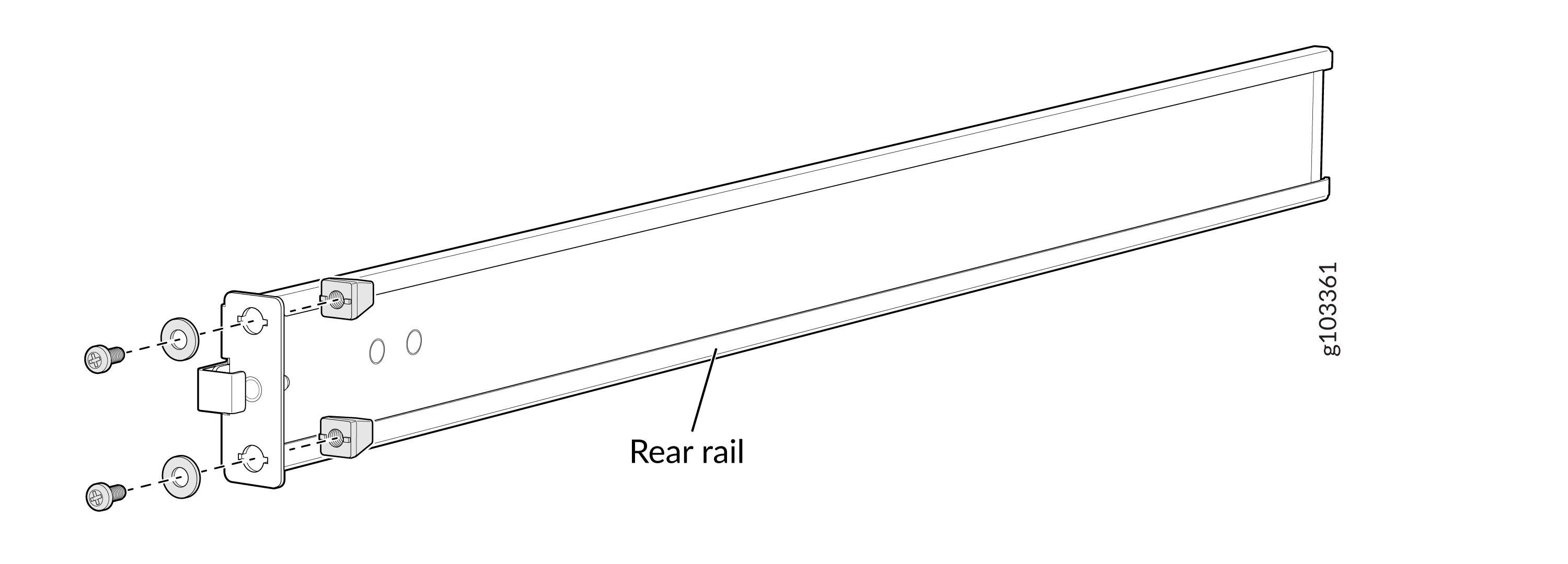

      図11:リアフローティングレールRemove Guide Blocks from Rear-Floating Railからガイドブロックを取り外す
    3. リアフローティングレールをフロントレールにスライドさせます。

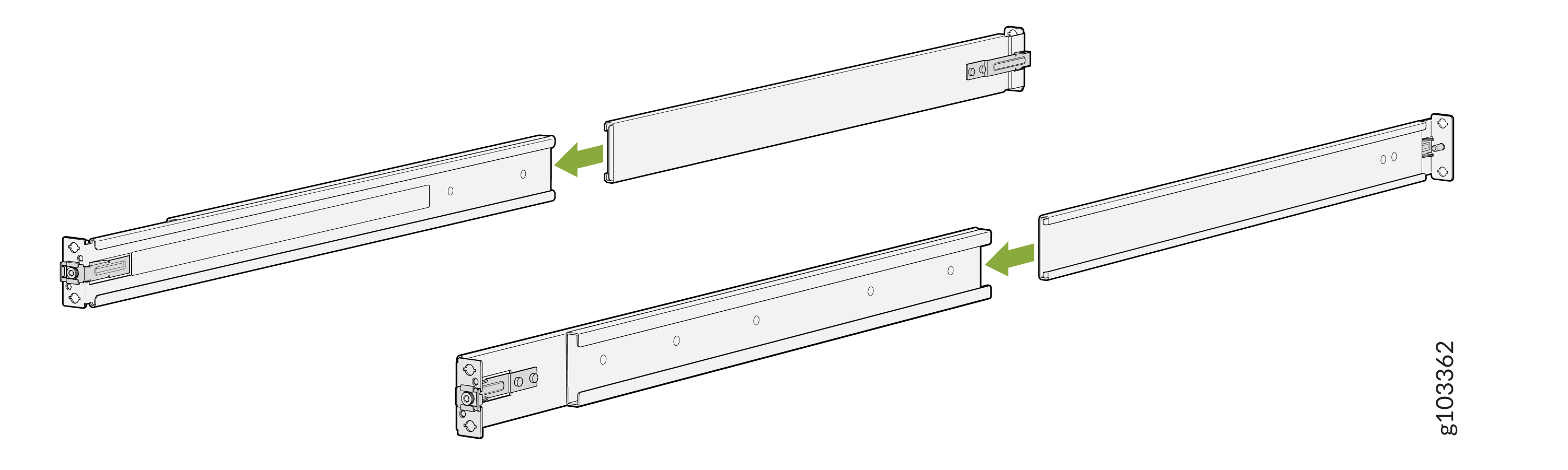

      図12:取り付けレールの組み立てAssemble the Mounting Rails
  5. 4 ポスト ラックに取り付けレールを取り付けます。
    1. リアフローティングレールのガイドピンを位置合わせし、対応するリアポスト穴に挿入します。リアフローティングレールをラックの前面に向かって引いて、レールを所定の位置にロックします。各ラッチが対応するラック穴にロックされると、明確なカチッという音がします。

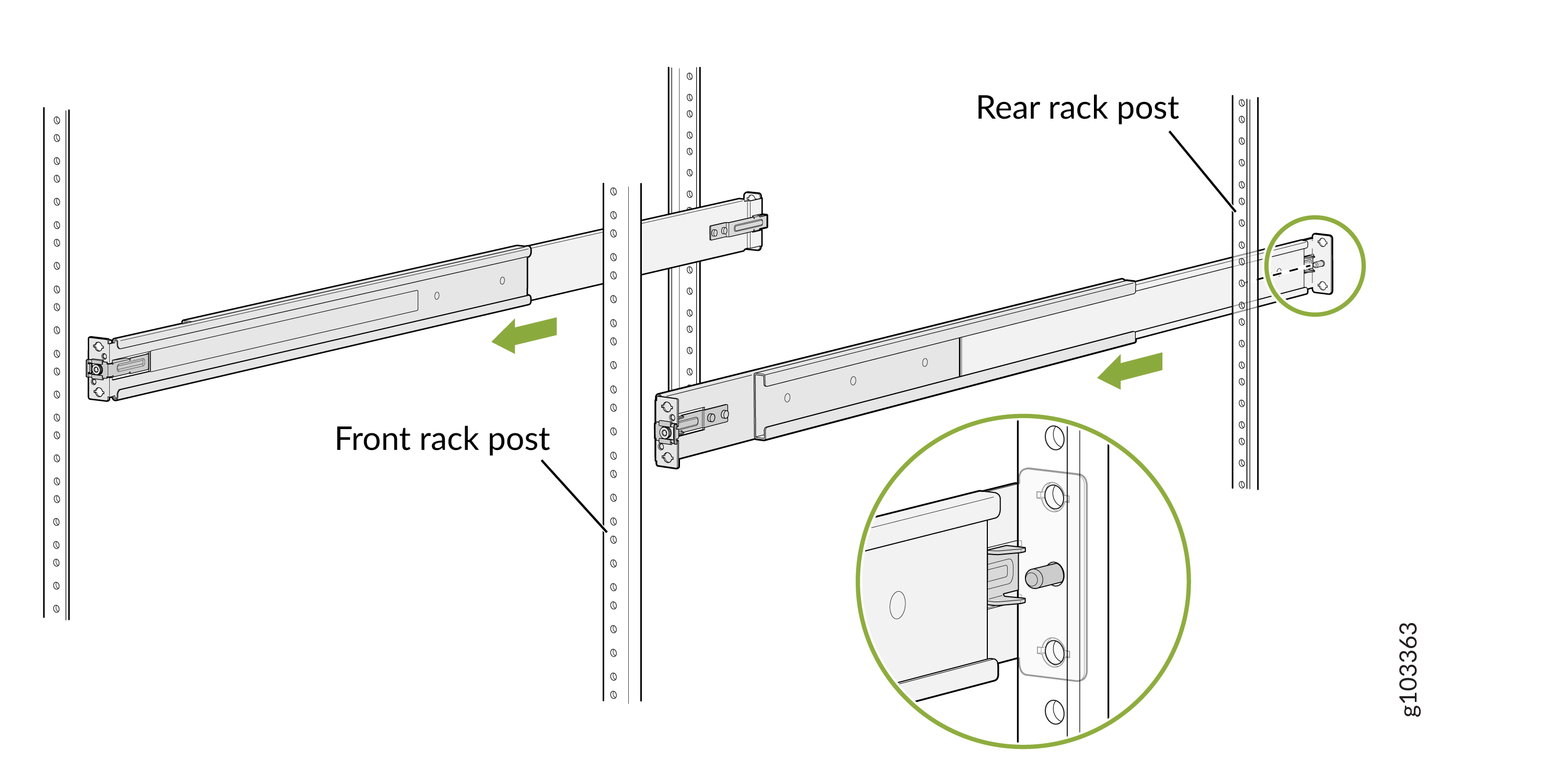

      図13:リアフローティングレールの取り付けInstall Rear-Floating Rails
    2. 前面取り付けレールのガイドピンを位置合わせし、対応する前面支柱の穴に挿入します。各前面取り付けレールをラックの背面に向かって対応する前面支柱の穴に押し込み、レールを所定の位置にロックします。各ラッチが対応するラック穴にロックされると、明確なカチッという音がします。
    3. ラックのネジサイズに適したネジ(付属していない)を使用して、前面取り付けレールを前面ラック支柱に固定します。

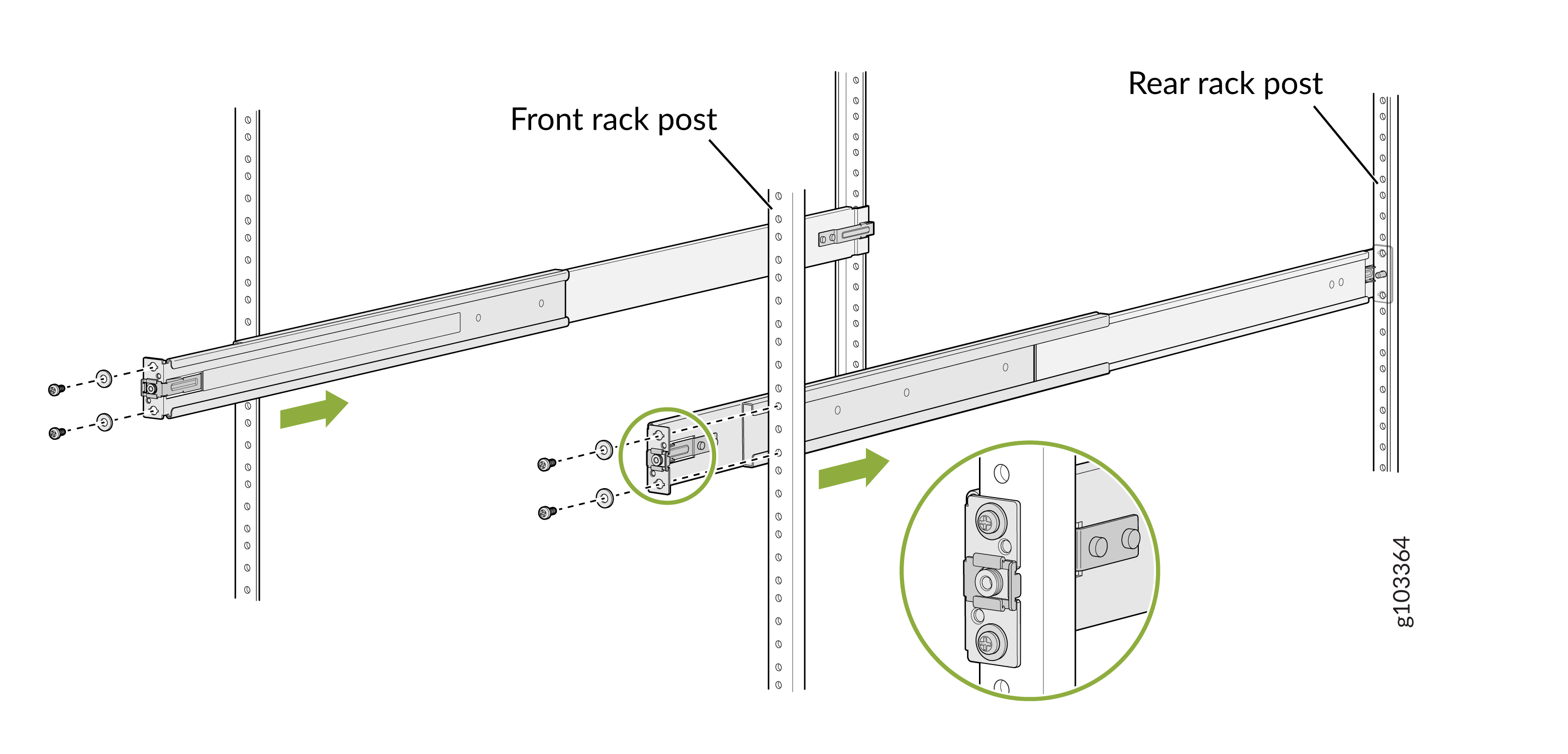

      図14:前面取り付けレールの固定Secure the Front-Mounting Rails
    4. ラックのねじサイズに適したネジ(付属していない)を使用して、背面フローティングレールを背面ラックポストに固定します。

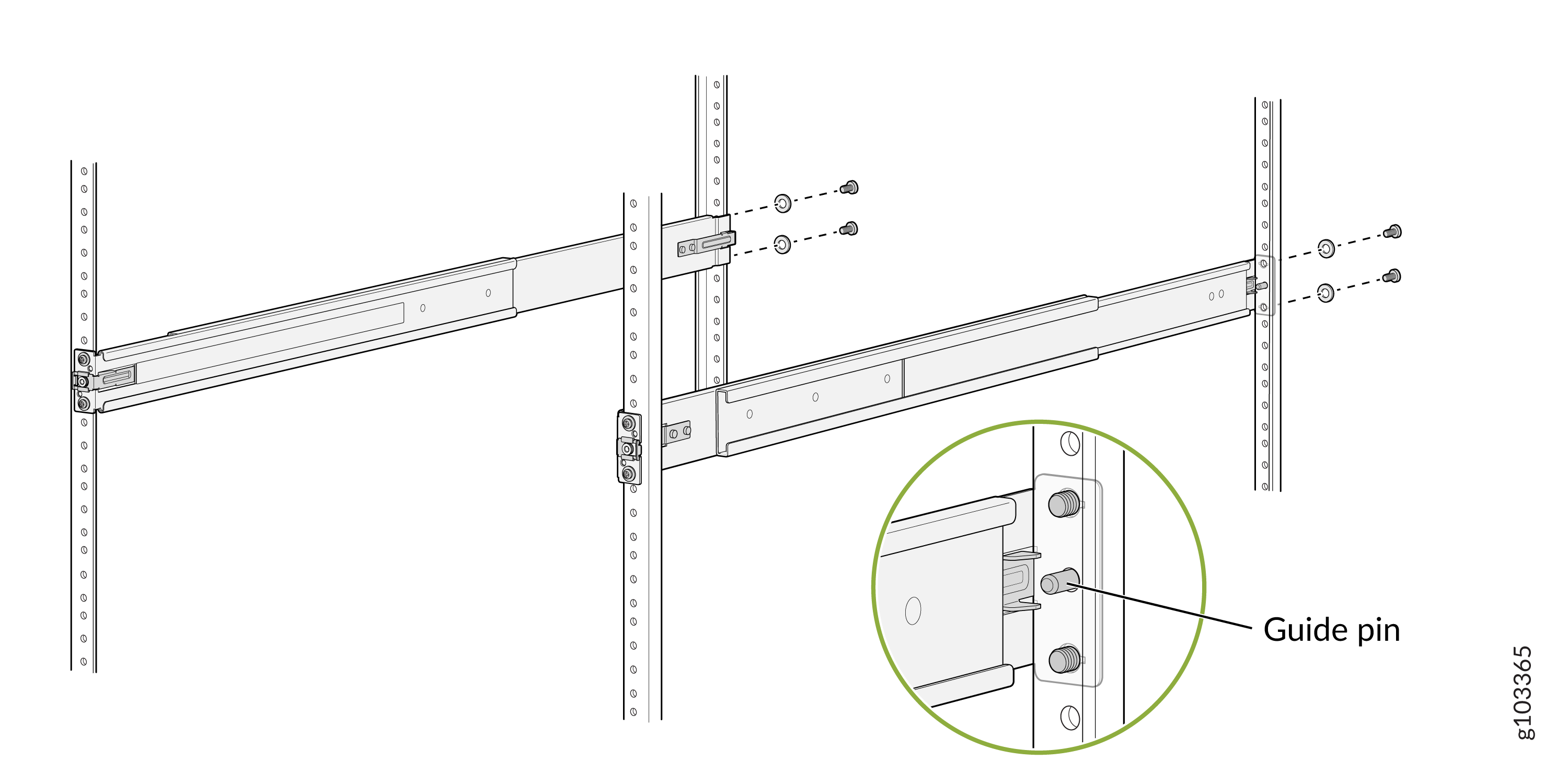

      図15:リアフローティングレールの固定Secure the Rear-Floating Rails
    5. 取り付けレールの前面と背面のラッチがラック支柱にロックされたことを目視で確認します。これで、取り付けレールがラックにしっかりと取り付けられるはずです。

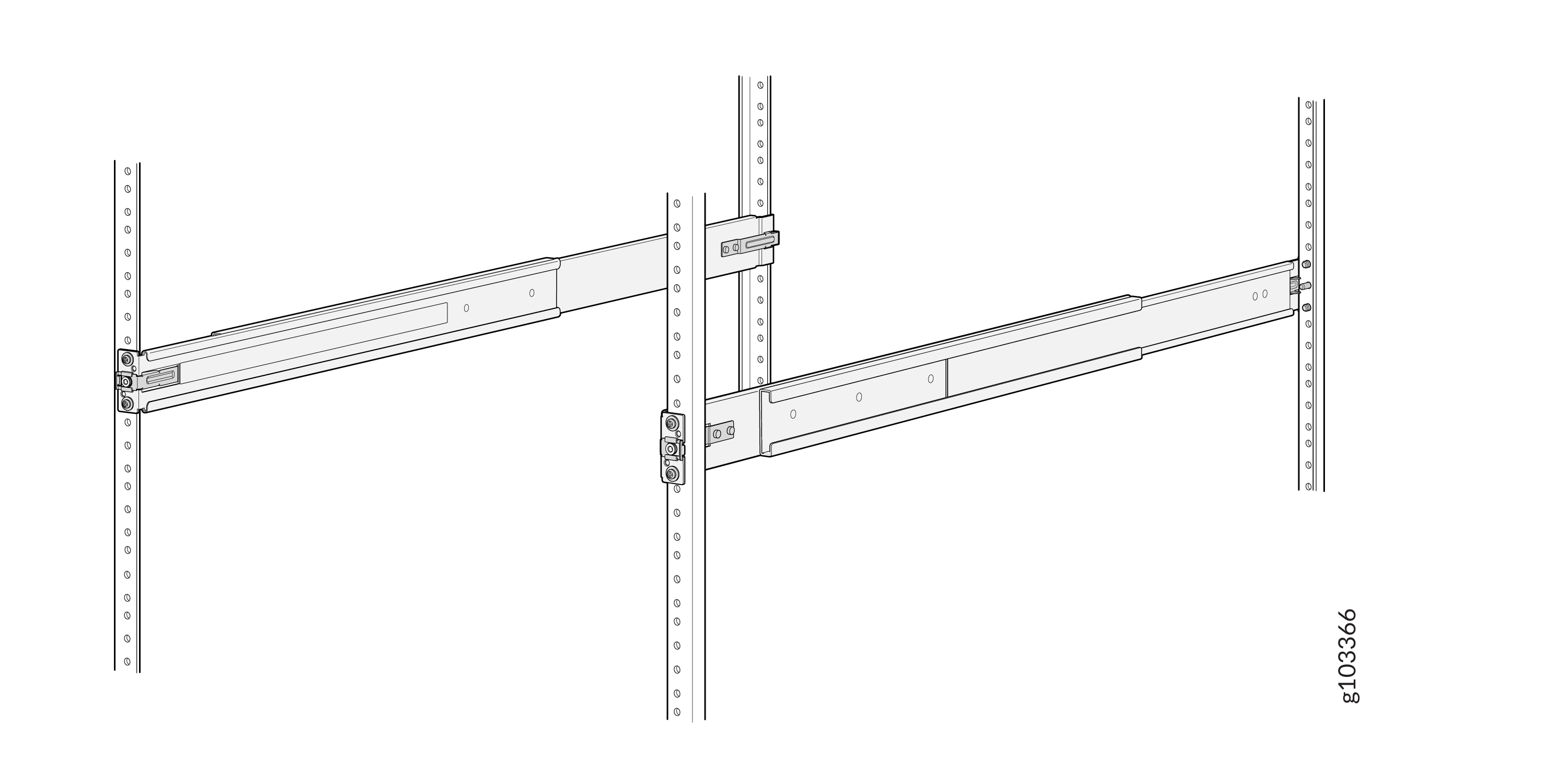

      図16:取り付けおよび固定された両方の取り付けレールBoth Mounting Rails Installed and Secured
  6. デバイスを持ち上げてラックに配置し、シャーシブラケットを取り付けレールに合わせます。デバイスを取り付けレールの溝に奥までスライドさせます。
    図17:ルーターをラックSlide the Router into the Rackにスライドさせます
  7. 2本のつまみネジを(時計回りに)締めてデバイスを固定します。

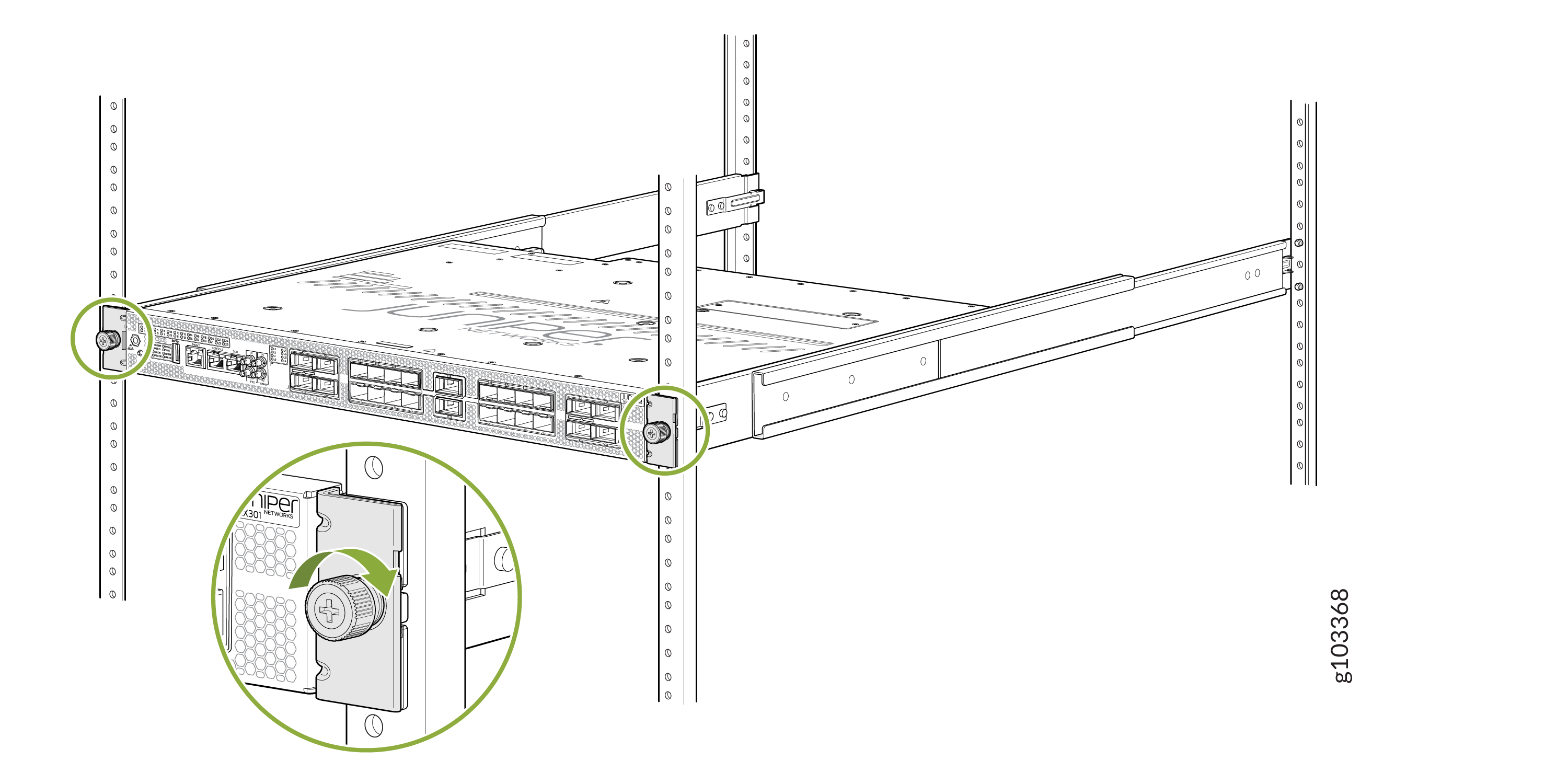

    図18:つまみネジの締め付けTighten the Thumbscrews

JNP301-2PST-RMKラックマウントキットを使用して、 MX301とMX301-M を2ポストラックにセンターマウントします

以下の推奨手順に従って、 MX301およびMX301-M をサイトの2ポストラックに取り付けます。

以下の部品とツールが用意されていることを確認します。

  • ESD接地ストラップ(付属)

  • シャーシブラケットのペア(JNP301-2PST-RMKに付属)

    これらのブラケットをデバイスに取り付ける必要があります。

  • シャーシブラケットでシャーシを2本の支柱に固定するためのフィリップスM5x12mmネジ4本(JNP301-2PST-RMKに付属)

  • 取り付けネジに適したドライバー(付属していません)

注:

2 ポスト ラック取り付けキット(JNP301-2PST-RMK)は、 MX301 および MX301-M には含まれていません。2 ポスト ラック取り付けキットは、別途注文する必要があります。

JNP301-2PST-RMKラック取り付けキットを使用して 、MX301とMX301-M を2ポストラックの中央に取り付けるには、以下を行います。

  1. 一般的な安全性のガイドラインと警告を確認してください。
  2. ESD(静電放電)ケーブル接地ストラップの一端を手首に直接巻き付けて締めます。もう一方の端をサイトのESDポイントに接続します。
  3. シャーシブラケットの鍵穴をシャーシ背面にある3本のショルダーネジに合わせ、シャーシブラケットをシャーシに取り付けます。シャーシブラケットが所定の位置にロックされるまで、シャーシブラケットをシャーシの背面に向かってスライドさせます。

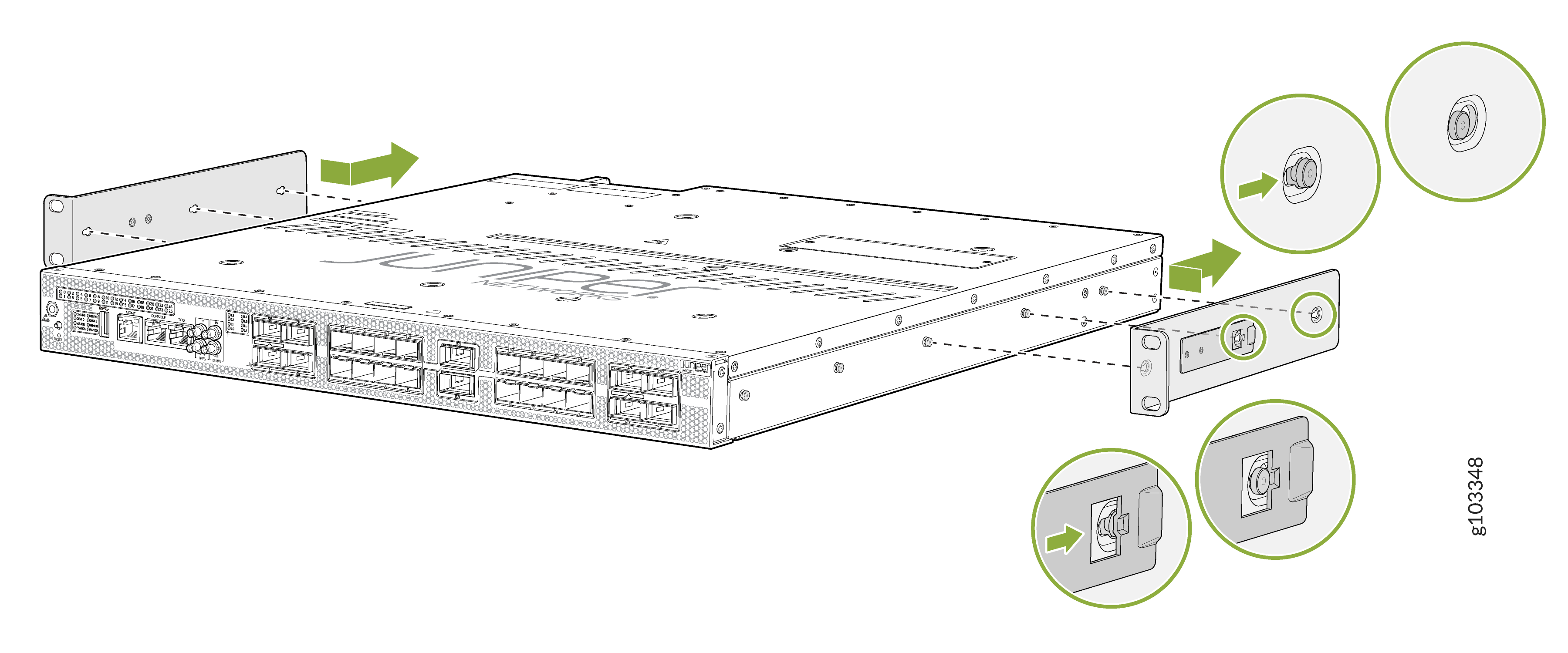

    図19:シャーシブラケットの取り付けInstall the Chassis Brackets
  4. 1 人でデバイスの両側をつかんで持ち上げ、シャーシ ブラケットがラックの支柱の穴に揃うようにラックに配置します。
  5. 2人目の担当者にシャーシをラックに固定してもらいます。フィリップス M5x12 mm ネジを 2 ポスト ラックの穴に締めます。ラックで必要な場合は、ケージナットとワッシャーを使用してください。

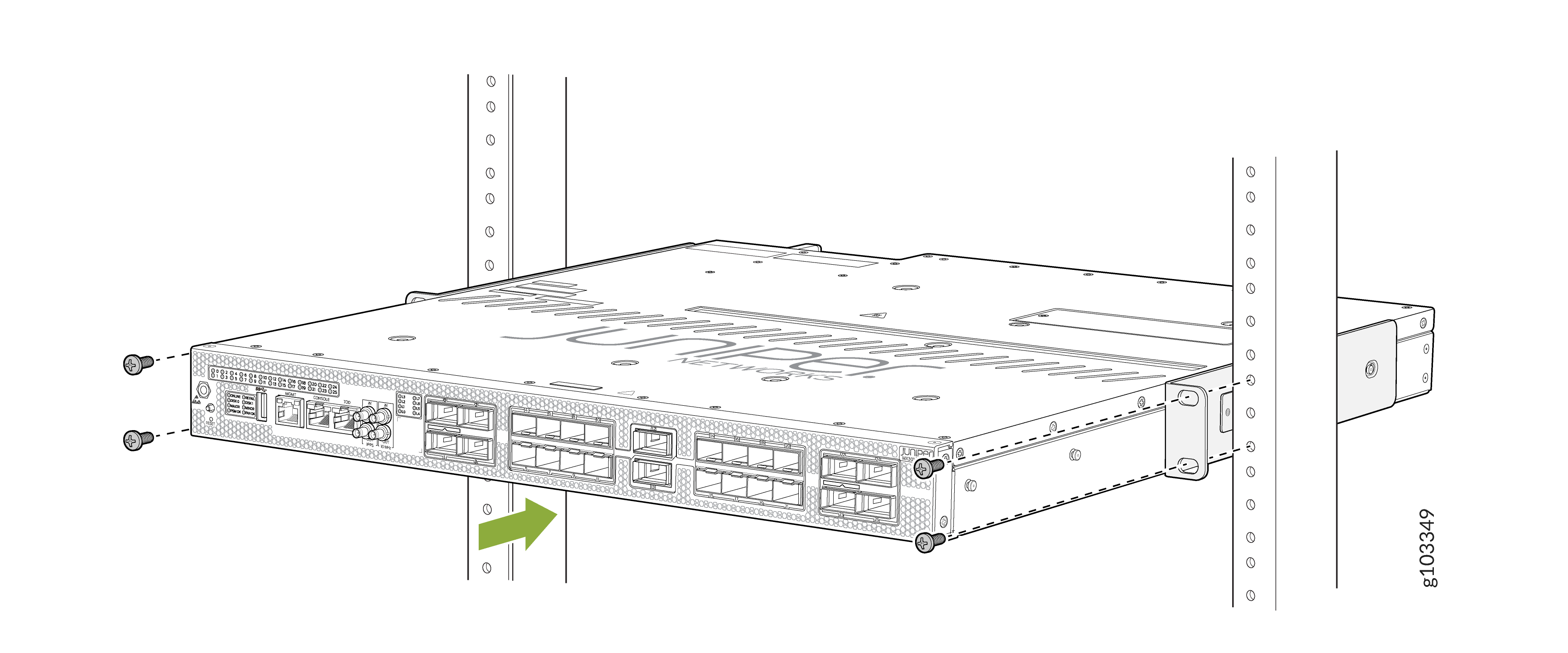

    図20:2ポストラックAttach the Router to a Two-Post Rackへのルーターの取り付け
  6. 設置場所を点検し、シャーシが水平であることを確認します。一方のラック支柱の 2 本のねじが、もう一方のラック支柱の対応するねじと同じ高さであることを確認します。

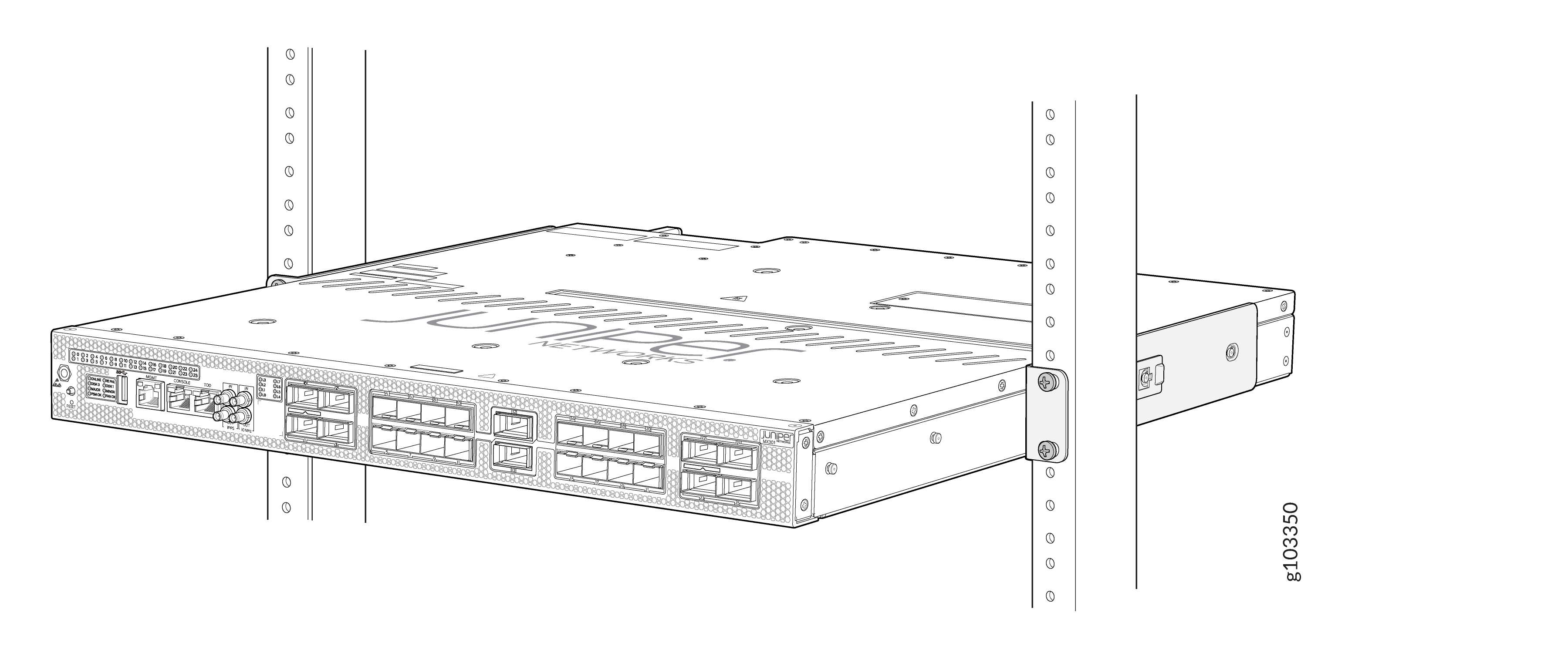

    図21:2ポストラックSecured Router in a Two-Post Rack内のセキュアなルーター
