MX301およびMX301-M シャーシLED
このトピックでは、 MX301とMX301-MのシャーシとポートのステータスLEDについて説明します。
MX301およびMX301-MのLEDは、デバイスとそのコンポーネントのステータスを示します。LEDをトラブルシューティングに使用することもできます。

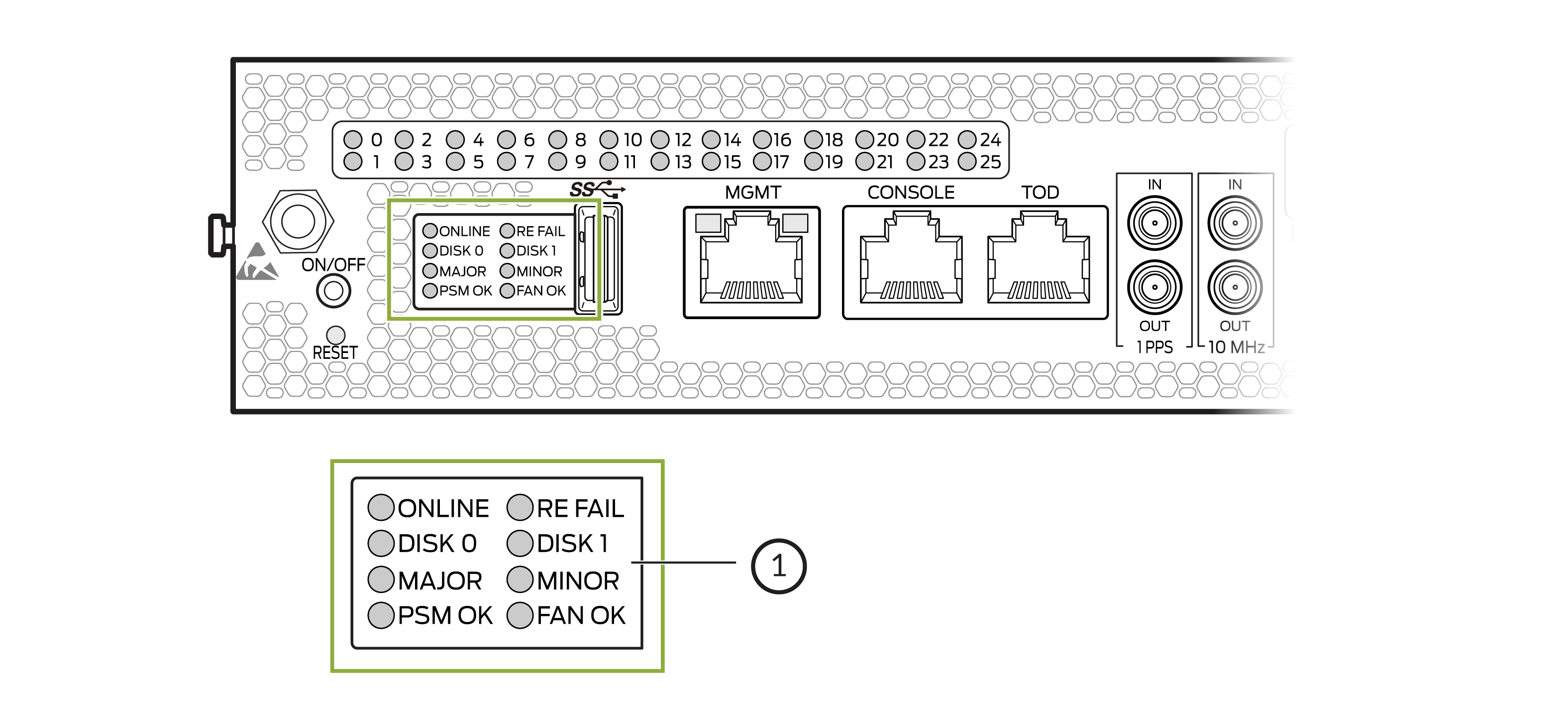

シャーシステータスLED
|
1
—
シャーシステータスLED |
| ラベル | LEDカラー | LEDの状態 | 説明 |
|---|---|---|---|
|
オンライン |
緑色 |
着実にオン |
デバイスはオンラインであり、意図したとおりに動作している。 |
|
点滅 |
デバイスが起動しています。 |
||
|
消灯 |
デバイスはオフラインです。 |
||
|
再失敗 |
緑色 |
着実にオン |
デバイスは正常に動作しています。 |
|
赤 |
点滅 |
デバイスの障害状態を示します。 |
|
|
消灯 |
デバイスはオフラインです。 |
||
|
ディスク0 |
緑色 |
点滅 |
SSD0 はデバイスによってアクセスされています。 |
|
消灯 |
SSD0がアクティブではないか、アクセスされていません。 |
||
|
ディスク1 |
緑色 |
点滅 |
SSD1 はデバイスによってアクセスされています。 |
|
ユニット |
SSD1がアクティブではないか、アクセスされていません。 |
||
|
メジャー |
赤 |
着実にオン |
デバイスの機能を停止させる可能性のある重大な状態を示します。考えられる原因には、コンポーネントの障害や重大なソフトウェアの障害などがあります。 |
|
消灯 |
主要なアラームは存在しません。 |
||
|
マイナー |
オレンジ |
着実にオン |
メンテナンスアラートやコンポーネント温度の上昇など、重大ではあるが致命的ではないエラー状態を示します。 |
|
消灯 |
マイナーアラームは存在しません。 |
||
|
PSMOK |
緑色 |
着実にオン |
両方の電源モジュールが正常に動作しています。 |
|
黄色 |
着実にオン |
一方または両方の電源モジュールにエラー状態があることを示します。 |
|
|
ファンOK |
緑色 |
着実にオン |
すべてのファンモジュールは正常に動作しています。 |
|
黄色 |
着実にオン |
1 つまたはすべてのファン モジュールにエラー状態があることを示します。 |

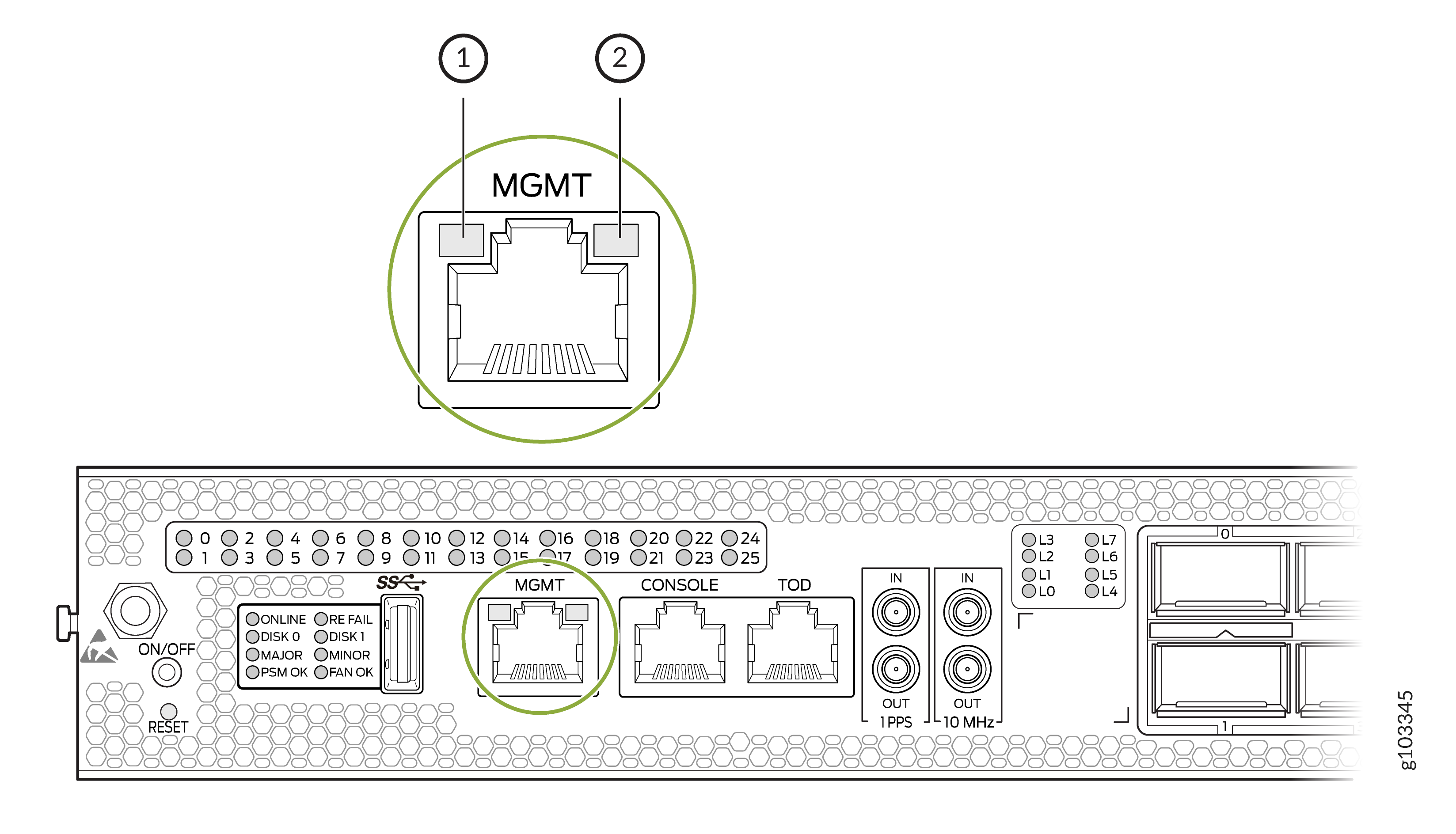

管理ポートステータスLED
| 吹き出し | ラベル | LEDカラー | LEDの状態 | 説明 |
|---|---|---|---|---|
|
1 |
ステータス |
緑色 |
着実にオン |
ポート速度は1000Mbps(1Gbps)です。 |
|
黄色 |
着実にオン |
ポート速度は10Mbpsまたは100Mbpsです。 |
||
|
消灯 |
リンクがダウンしています。 |
|||
|
2 |
リンクアクティビティ |
緑色 |
点滅 |
リンクが確立され、リンクアクティビティがあります。 |

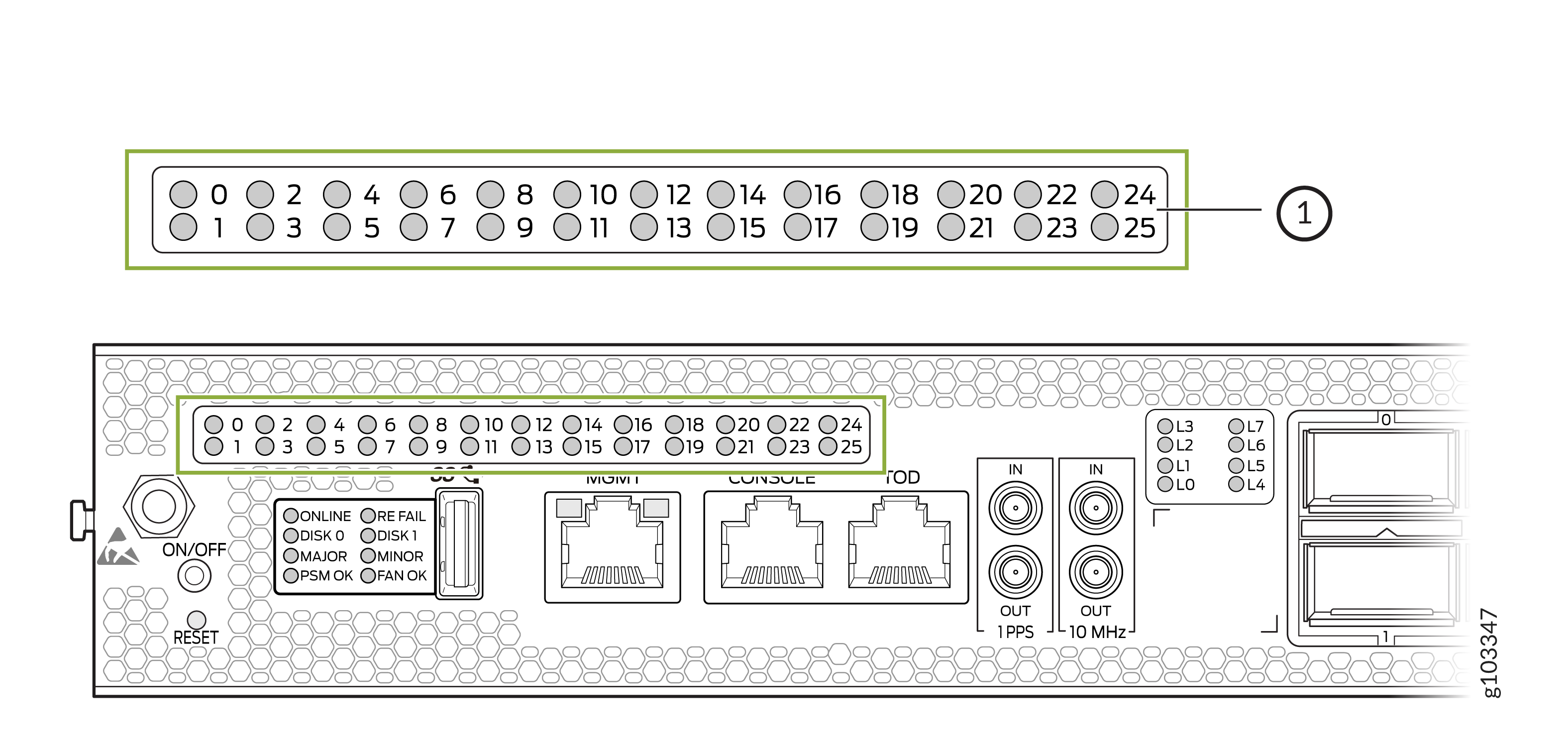

WANポートステータスLED
|
1
—
WANポートステータスLED |
MX301およびMX301-MのWANポートステータスLED(使用可能なWANポートごとに0〜25のラベルが付いています)は、異なる表示モードで動作できます。
-
通常—ポートステータスLEDは、ポート状態またはブレイクアウトポート状態を表します。これはデフォルトモードです。
-
レーン表示—レーン表示がオンの場合、ルーターはレーンステータス表示用のポートを循環します。1つのポートのみが選択され、そのポートの表示モードがレーン表示に変更され、他のポートは通常の表示モードのままになります。対応するレーンステータスLEDの配列は、選択したポートの個々のレーンのステータスを表示します( 表4を参照)。
注:すべての個々のリンクが Up 状態にあるポートはスキップされ、レーンステータス表示の対象にはならないため、すべてのポートを循環するために必要な時間が短縮されます。
-
ポートロケーション—ポートロケーション(ビーコン)コマンド(
require chassis port-led <start|stop> fpc-slot slot pic-slot slot port port [duration time])は、ポートまたはポートのグループに対して一定時間開始されます。durationキーワードが指定されていない場合、デフォルトの所要時間は5分です。注:ポート位置コマンドは、レーン表示用に選択したポートLEDを一時的に上書きします。それ以外のポートは、通常の表示モードを維持します。
ポート設定、ポート状態、ポート設定モード、挿入されたトランシーバ、およびポート表示モードに応じたポートLEDの色と点滅状態については、 表3 を参照してください。
| トランシーバが挿入されましたか? | ブレイクアウトケーブルの設定状態 | 明示的に無効になっていますか? | ポート状態 | カラー - ノーマル | カラー - ポートの位置オン | カラー - レーン表示(利用可能な場合) |
|---|---|---|---|---|---|---|
|
任意 |
ブレイクアウトなし |
いいえ |
アップ |
緑色 |
緑色の点滅 |
– |
|
はい |
ブレイクアウトなし |
いいえ |
トランシーバハードウェアの障害によりダウン |
赤 |
赤く点滅 |
– |
|
はい |
ブレイクアウトなし |
いいえ |
信号損失(LOS)のためダウン、または信号損失(LOS)の検出によりダウン |
オフ |
緑色の点滅 |
– |
|
任意 |
ブレイクアウトなし |
いいえ |
LOSとトランシーバーハードウェアの障害を除く何らかの障害が原因でダウン |
オレンジ |
オレンジ色の点滅 |
– |
|
任意 |
ブレイクアウトなし |
はい |
CLIで無効化されたポート |
オレンジ |
オレンジ色の点滅 |
– |
|
いいえ |
任意 |
いいえ |
無効ポート以外のものだが、トランシエーバーは存在しない |
オフ |
緑色の点滅 |
– |
|
任意 |
ブレイクアウト |
いいえ |
すべてのブレイクアウトポートが立ち上がっています |
緑色 |
緑色の点滅 |
緑色の点滅 |
|
はい |
ブレイクアウト |
いいえ |
ポートレベルでのトランシーバ初期化エラーによるハードウェア障害 |
赤 |
赤く点滅 |
赤く点滅 |
|
はい |
ブレイクアウト |
いいえ |
すべてのブレイクアウトポートがLOSでダウン |
オフ |
緑色の点滅 |
緑色の点滅 |
|
任意 |
ブレイクアウト |
任意 |
この表に記載されている状態以外の状態。 |
オレンジ |
オレンジ色の点滅 |
オレンジ色の点滅 |

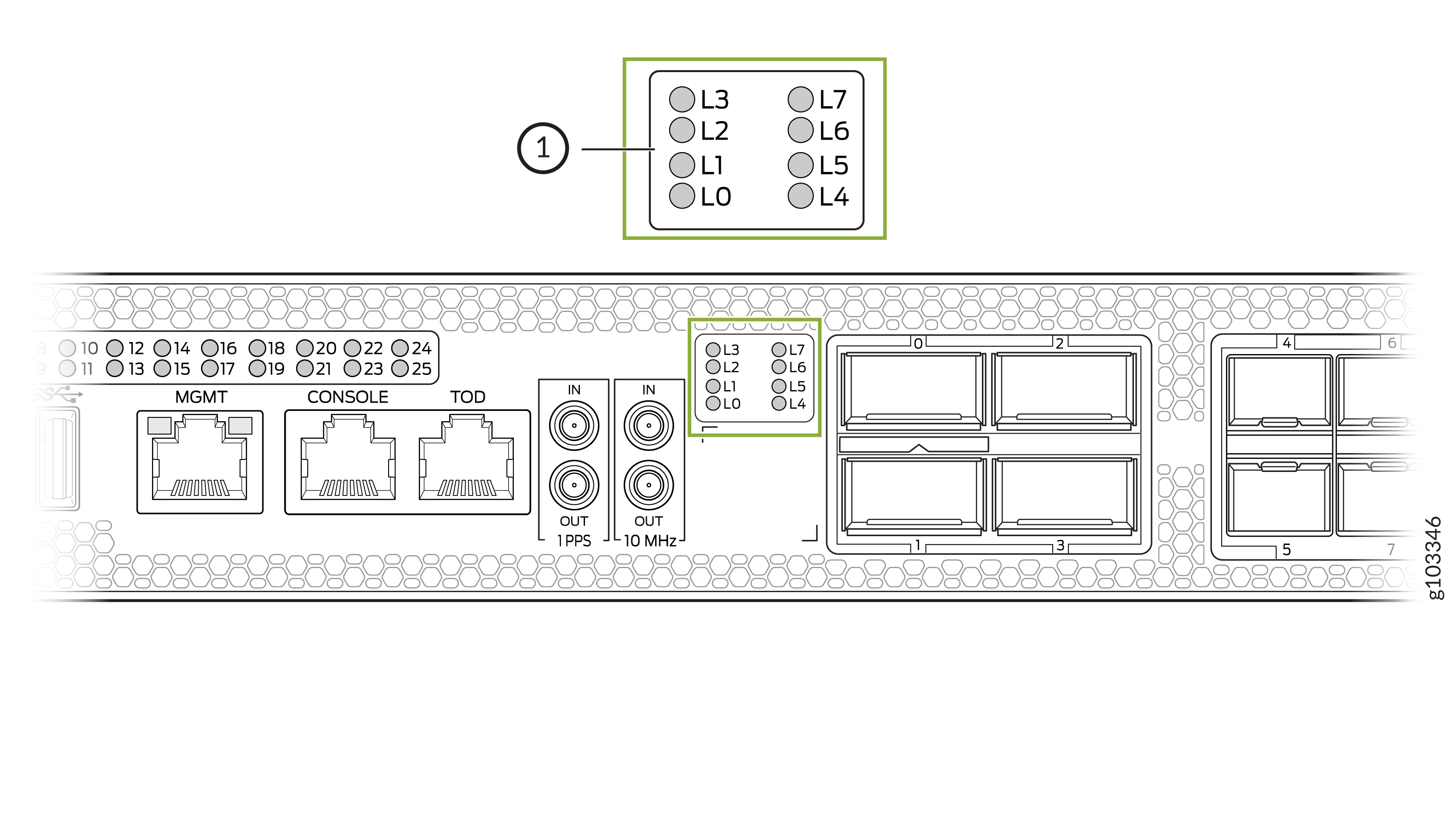

レーンステータスLED
|
1
—
レーンステータスLED |
MX301およびMX301-Mには、ブレイクアウトモードで動作するポートのステータスを表示する8つのLED(L0からL7のラベルが付いています)があります。
次の場合、ポートのレーンステータスLEDをアクティブにできます。
-
ポートはブレイクアウト モードで設定されています。
-
トランシーバーが接続されています。
-
ポートの場所は、1つのポートに対してのみアクティブ化されます。
表4は 、レーンステータスLEDを示しています。
| トランシーバが挿入されましたか? | ブレイクアウトケーブルの設定状態 | 明示的に無効になっていますか? | ポート状態 | カラー |
|---|---|---|---|---|
|
はい |
ブレイクアウト |
いいえ |
アップ |
緑色 |
|
はい |
ブレイクアウト |
いいえ |
LOS(信号損失)検出のためダウン |
オフ |
|
はい |
ブレイクアウト |
いいえ |
トランシーバハードウェアの障害によりダウン |
赤 |
|
はい |
ブレイクアウト |
いいえ |
LOSとトランシーバーハードウェアの障害を除く何らかの障害が原因でダウン |
オレンジ |
|
はい |
ブレイクアウト |
はい |
CLI ではブレークアウト ポートが無効になっています。 |
オレンジ |
