MX2020 エア バッフルの取り外し

エア バッフルを取り外す方法—MX2000-UPR-BAFFLE:

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  2. 上部のファン トレイ アクセス ドアに取り付けられているエア バッフルの両側にある 4 個のキャプティブ ねじを緩めます。
  3. エア バッフルをつかみ、 図 1 に示すように上部のファン トレイアクセス ドアから真っ直ぐ引き出します。

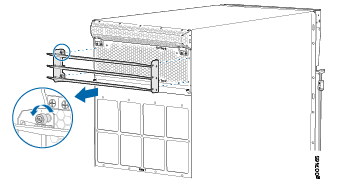

    図 1:エア バッフル Removing the Air Baffleの取り外し
