MX2020 拡張 EMI カバーの取り付け

拡張 EMI(電磁妨害)カバー 2 個が、上下のカード ケージを介してルーターに接続されます。

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上の ESD ポイントのいずれかに接続します。
  2. 上下のカード ケージの両側で、拡張 EMI カバー取り付けブラケットの向きを、取り付け穴に合わせて配置します。

    • 上部拡張 EMI カード カバーの場合、カバー上のポイントを保持する溝が上部にある必要があります。

    • 下段の拡張 EMI カード カバーの場合、カバー上のポイントを保持する溝は下部に配置する必要があります。

  3. 拡張 EMI カバー取り付けブラケットは、付属の 4 個のねじ(両側に 2 個)を使用して固定します( 図 1 を参照)。

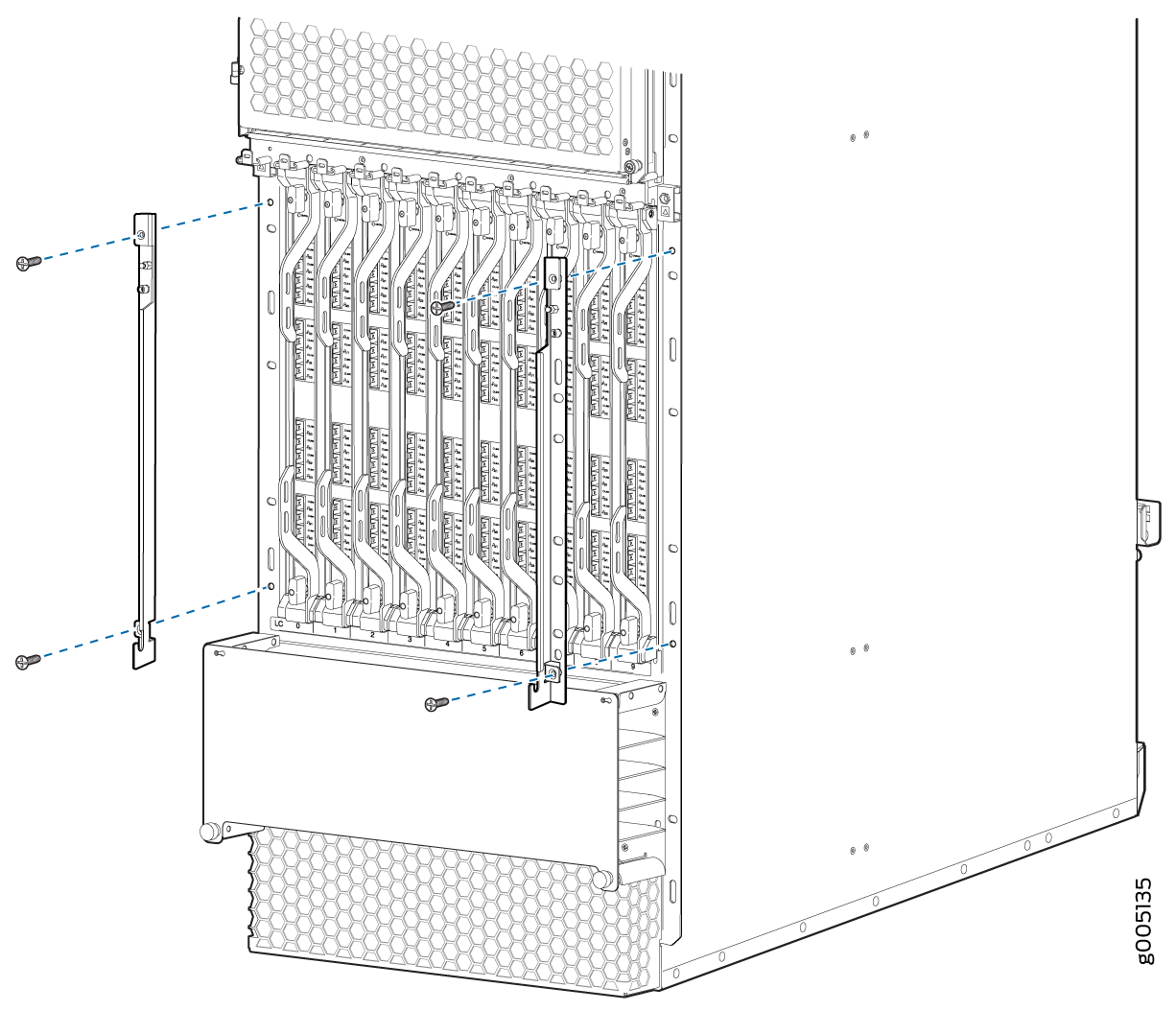

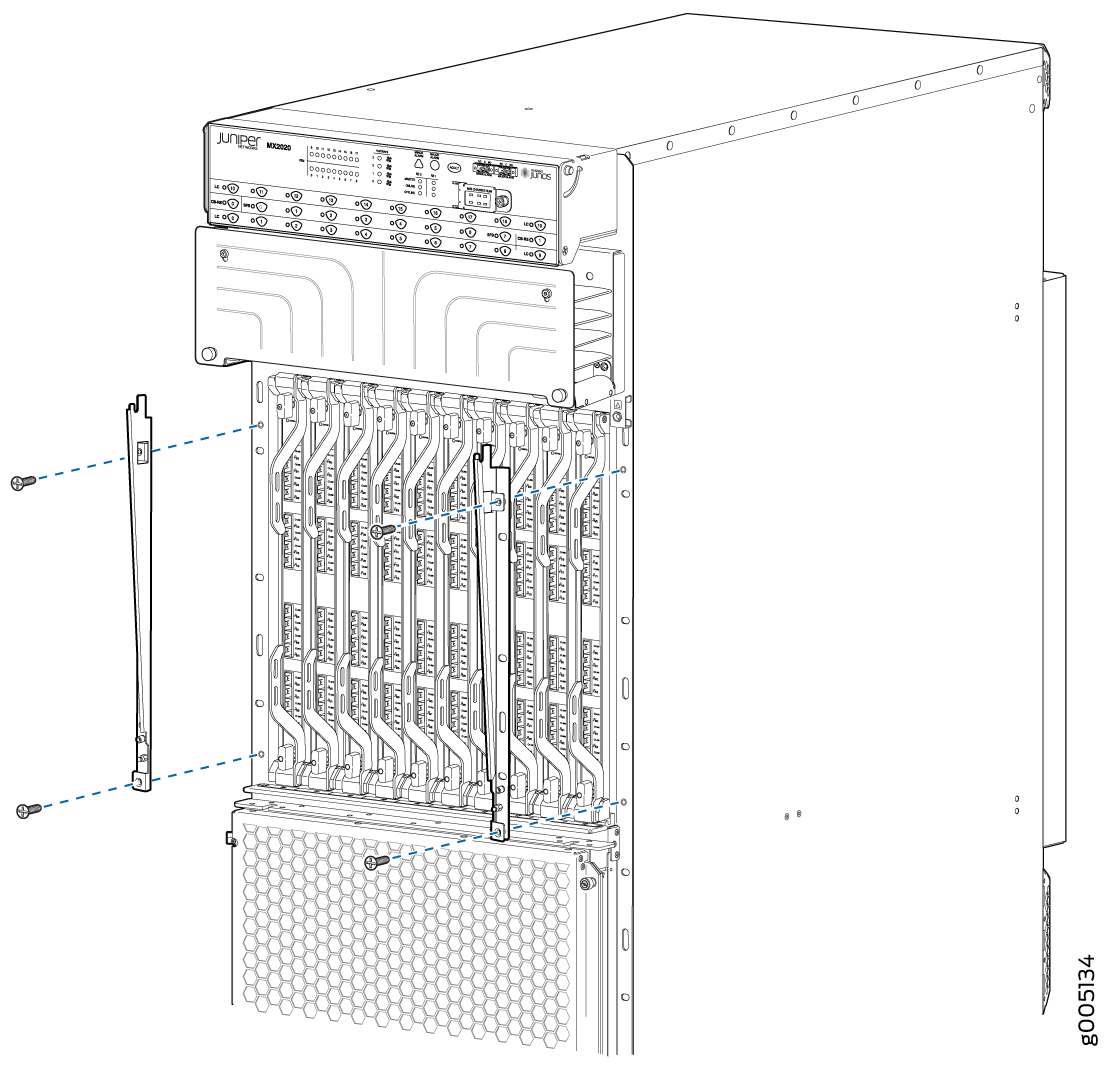

    図 1:拡張 EMI カバー取り付けブラケットの Installing the Extended EMI Cover Mounting Brackets取り付け Installing the Extended EMI Cover Mounting Brackets

  4. カバーの向きを変え、矢印がカード ケージの前を向きます。
  5. 拡張 EMI カバーの両側のポイントが EMI カバー取り付けブラケットの溝に収まるように、カバーを角度を付けます。
  6. 拡張 EMI カバーを所定の位置に傾け、側面が EMI カバー取り付けブラケットに接触するまでしっかりと押します。

    • 上部拡張 EMI カバーは上から傾きます。

    • 下の拡張 EMI カバーは下から傾きます。

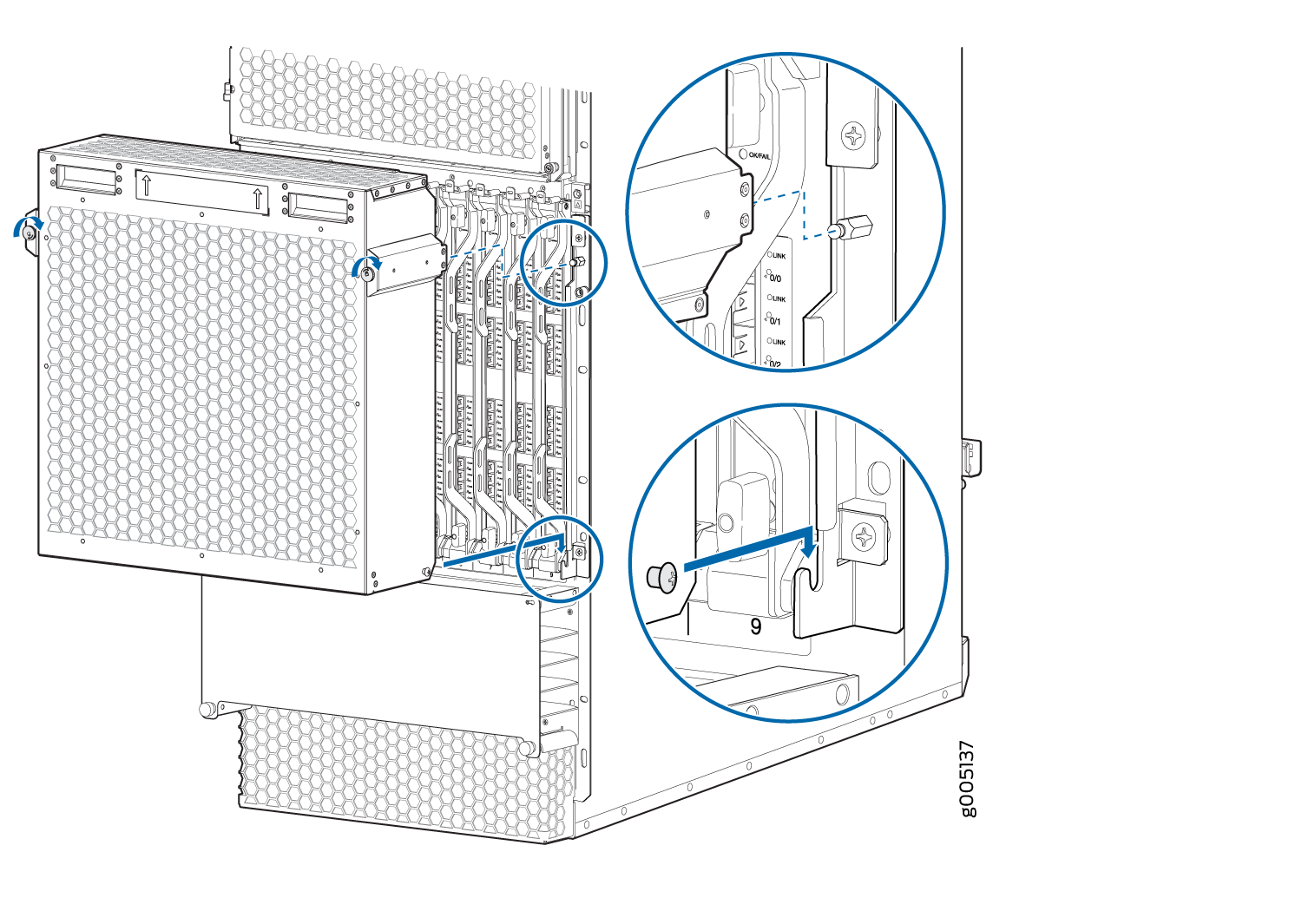

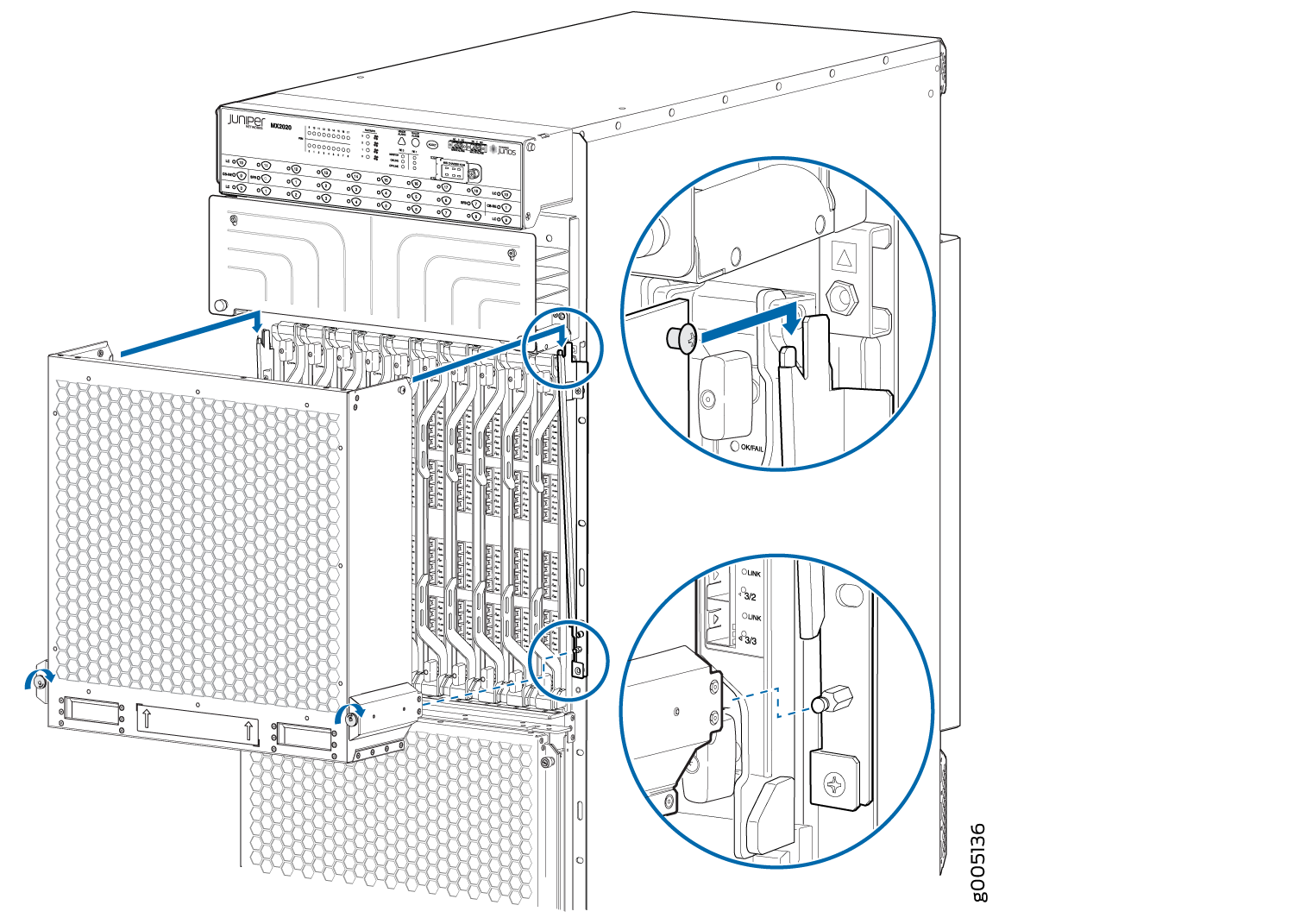

図 2:拡張 EMI カード ケージ カバー Installing the Extended EMI Card Cage Coverの取り付け Installing the Extended EMI Card Cage Cover
