MX2008 AC電源システム

MX2008 AC電源モジュールの説明

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

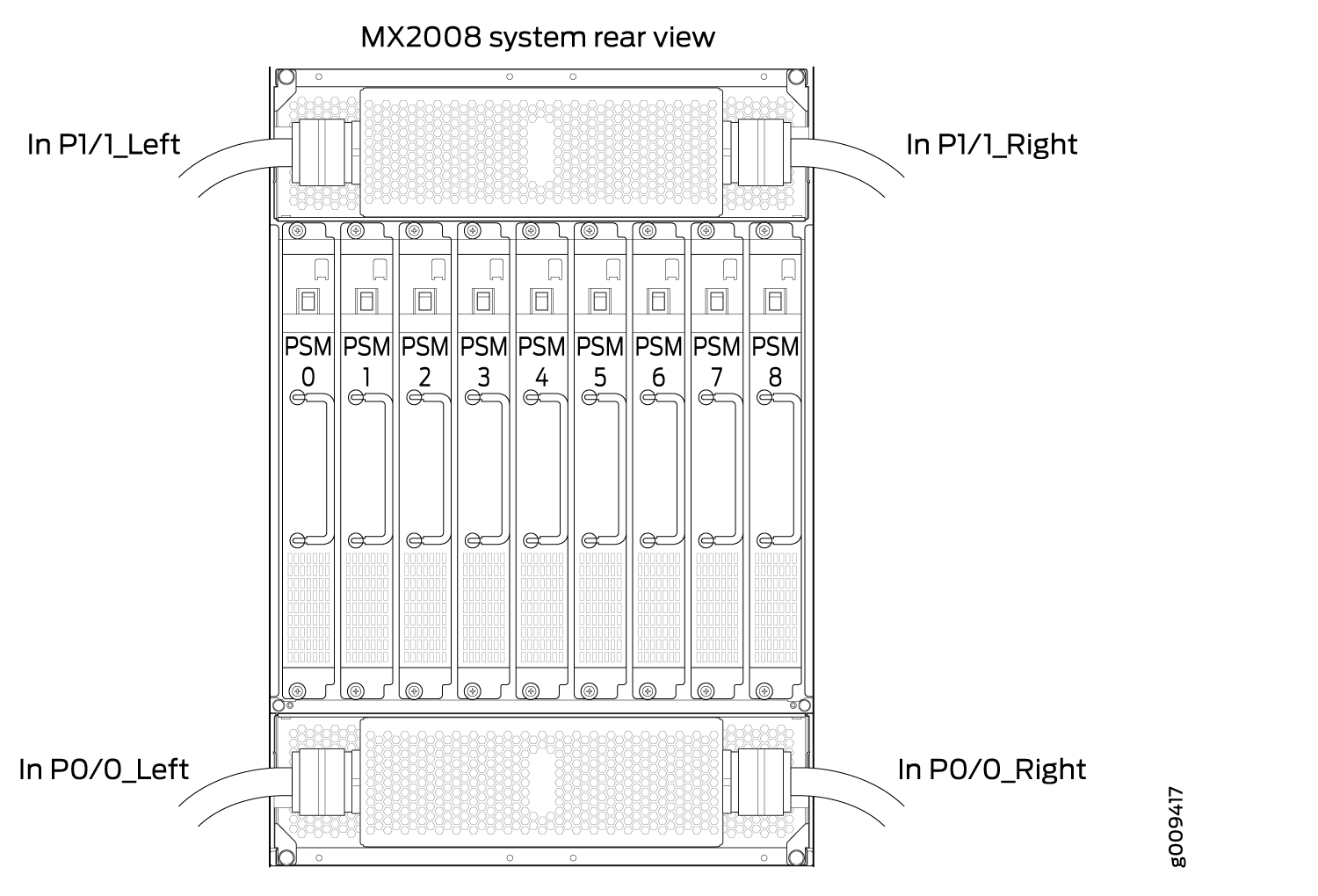

シャーシ背面のスロット PSM0 から PSM8 (左から右)には、合計 9 個の AC 電源モジュール(PSM)があります。スロット PSM0 から PSM8 の AC PSM は、以下に電力を供給します。

  • ファン トレイ(0 および 1)

  • スロット0〜9のMPC

  • スロット0および1のRCB

  • スロット 0 〜 7 の SFB

MX2008ルーターは、三相デルタAC電源システム、三相ワイAC電源システム、または単相AC電源システムをサポートしています。

注意:

AC、DC、240 V 中国、ユニバーサル(HVAC/HVDC)PSM、または異なる PDM タイプを 1 つのシステム内に混在させないでください。三相ワイ AC 入力電源用に設定された MX2000シリーズルーターでは、三相ワイ AC PDM と三相 AC PSM のみを使用する必要があります。三相デルタ AC 入力電源用に設定されたシステムでは、三相デルタ AC PDM および AC PSM のみを使用する必要があります。単相 AC 入力電源用に構成されたシステムでは、単相 AC PDMS および AC PSM のみを使用する必要があります。ユニバーサル(HVAC/HVDC)入力電源用に設定されたシステムでは、ユニバーサル(HVAC/HVDC)PDM およびユニバーサル PSM を使用する必要があります。

三相 AC 電源システムでは、PSM に送られる AC 電源は 2 つの相に分割されます。各 PSM は 1 つのフェーズで動作します。つまり、電源システムは、接続されているACフィードの種類とは無関係に機能します。電力システム設定、PSM の数、冗長性などに応じて、1 つまたは 2 つのフィードを接続できます。2 つのフィードの各フェーズは、1 つまたは 2 つの PSM に分散されます。1 つのフィードでは、各フェーズが 2 つの PSM に移動し、もう 1 つのフィードでは、各フェーズが 1 つの PSM に移動します。

単相 AC 電源分散モジュール (PDM) は、システム電源ミッドプレーンを介して PSM への AC 入力電源インターフェイスを提供します。最大 9 台の PSM を単相 AC PDM に接続できます。各単相 AC PDM は、単相 AC 電源から 7 本または 9 本の AC 電源コードを受け入れます。各AC入力は独立しており、1つのPSMに給電します。

手記:

単相 AC 電源システムの場合、PSM の各入力を専用の AC 電源供給と専用のカスタマー サイトのサーキット ブレーカーに接続する必要があります。ジュニパーでは、定格15 A(250 VAC)以上、または地域の条例で要求される定格のカスタマーサイトサーキットブレーカーの使用を推奨します。

AC PSMは、ホットリムーブおよびホットインサートが可能です。

電源サブシステムごとに最大9台のPSMを並列に接続することで、MPCの利用可能な電力を必要に応じて増やし、冗長性を確保できます。 図 1 は AC PSM を示しています。

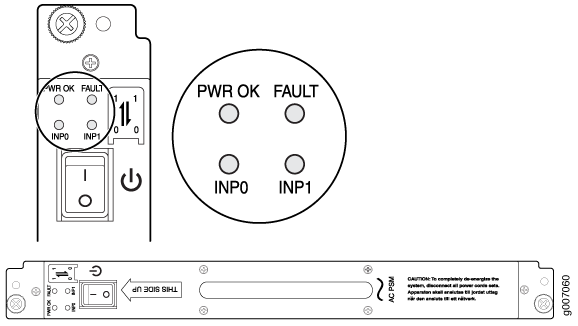

図 1:AC 電源モジュールの AC Power Supply Module

AC 電源システムは、デュアル冗長給電(INP0 と INP1)を提供します。各 PSM は 2 つの AC フィードを受け取り、2 つのうちの 1 つを使用します。動作中は 1 つの入力フィードがアクティブになります。各フィードは、三相デルタまたはワイAC入力システムから派生した200〜240VACの単相ACシステムです。これらのフィードは、AC PSM にある入力モード DIP スイッチによって設定されます。入力モードのDIPスイッチをオンまたはオフの位置に動かして、電源装置のフィードを確認します( 表1 および 図2を参照)。

表 1:AC PSM の DIP スイッチの位置

左スイッチ位置

スイッチの右位置

入力ソース

オフ

オフ

何一つ

オン

オフ

入力0(INP0)

オフ

オン

入力1(INP1)

オン

オン

入力0と入力1の両方

図2: AC電源モジュールSelecting the Input Feed on the AC Power Supply Moduleの入力フィードの選択

PSM の障害が発生すると、クラフト インターフェイスのアラーム LED が点灯します。AC 電源への接続については、 MX2008 AC 電源システムの電気的仕様をご覧ください。

MX2008 AC 電源モジュール LED

各 AC PSM フェースプレートには 4 つの LED が含まれています。これらの LED については、 表 2 で説明します。クラフト インターフェイスには合計 9 つのバイカラー LED があり、9 つの PSM に対して 0 から 8 のラベルが付けられています。動作中は両方のフィードが作動していますが、電流を供給するのは 1 つのフィードのみです。さらに、PSM の障害により、クラフト インターフェイスの赤色のアラーム LED がトリガーされます。

表 2:MX2008 AC 電源モジュールの LED

ラベル

色

状態

形容

PWRはOK

緑

オン

電源は正常に機能しており、アラームは発生していません。

黄色

オン

PSM コントローラーはオフで、 INP0 と INP1 の両方の電圧が範囲外です。

—

オフ

PSM が正常に機能していないか、AC 入力電圧が範囲外です。

過ち

赤い

オン

PSM が正常に機能していないか、AC 入力電圧が範囲外です。

—

オフ

PSMは正常に機能しています。

INP0

緑

オン

AC入力は必要な電圧範囲内にあり、DIPスイッチはオンに設定されています。

黄色

オン

AC入力が必要な電圧範囲外です。

—

オフ

PSM への AC 入力がありません。

INP1の

緑

オン

AC入力は必要な電圧範囲内にあり、DIPスイッチはオンに設定されています。

黄色

オン

AC入力が必要な電圧範囲外です。

—

オフ

PSM への AC 入力がありません。

MX2008 三相デルタ AC 電源分散モジュールの説明

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

各三相デルタ AC 電源分散モジュール(PDM)の重量は約 5.44 kg(12 ポンド)です。金属製の配線コンパートメントには、2つのAC端子ブロックと GNDとラベル付けされたアースが含まれています。1 つの AC 端子ブロックは 6 つの電源モジュール(PSM)に対応する 3 つの入力端子で構成され、2 つ目の端子ブロックは 3 つの PSM に対応します。左側の端子台には、 A1、 B1、 C1 (下から上)のラベルが付いています。右側の2番目の端子台には、 A2、 B2、 およびC2 (下から上)のラベルが付いています。PDM は、シャーシ背面のスロット PDM0/Input0 から PDM1/Input1 にあります(下から上)。LED は PDM のステータスを示します。 図 3 は、三相デルタ AC PDM を示しています。

手記:

三相デルタAC PDM端子台は、PDMが差し込まれたスロットに応じて反転します。

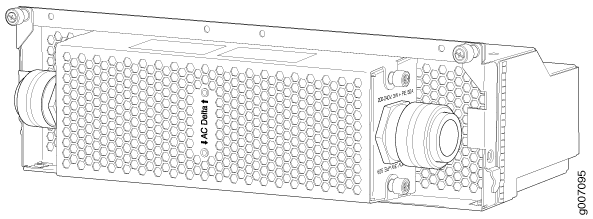

図 3:三相デルタ AC 電源分散モジュール Three-Phase Delta AC Power Distribution Module

図 4 は、三相デルタ AC PDM 接続を示しています。

注意:

電源入力ケーブルを接続する前に、三相デルタ AC PDM をシャーシに取り付けて固定する必要があります。PDM を取り外す必要がある場合は、PDM をシャーシから取り外す前に、両方の入力電源ケーブルを取り外して PDM から取り外す必要があります。MXシリーズのシャーシは、位相回転シーケンスの影響を受けず、時計回りでも反時計回りでも正しく動作します。

図 4:三相デルタ AC 電源分散モジュールの接続 Three-Phase Delta AC Power Distribution Module Connections

図 5 は、三相デルタ AC 電源コードを示しています。

図 5:三相デルタ AC 電源コード Three-Phase Delta AC Power Cord

MX2008 三相ワイ AC 電源分散モジュールの説明

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

各三相ワイ AC PDM の重量は約 5.44 kg(12 ポンド)です。金属製の配線コンパートメントには、2つのAC端子ブロックと GNDとラベル付けされたアースが含まれています。1 つの AC 端子台は 6 台の PSM に対応する 3 つの入力端子で構成され、2 つ目の端子台は 3 台の PSM に対応します。左端の端子台には、 A1、 B1、 C1、 N1 (下から上)のラベルが付いています。2番目の端子台には、 A2、 B2、 C2、 およびN2 (下から上)のラベルが付いています。PDM は、シャーシ背面のスロット PDM0/Input0 から PDM1/Input1 にあります(下から上)。LED は PDM のステータスを示します。 図 6 は、三相ワイ AC PDM を示しています。

手記:

三相Y字型AC PDM端子台は、PDMをどのスロットに差し込むかによって反転します。

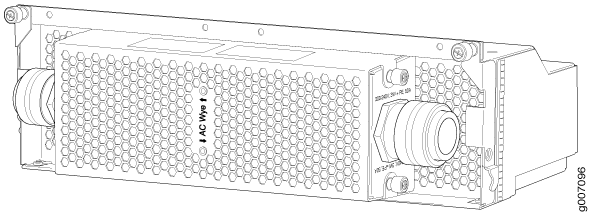

図 6:三相ワイ AC 電源分散モジュールThree-Phase Wye AC Power Distribution Module

図 7 は、三相ワイ AC PDM 接続を示しています。

注意:

電源入力ケーブルを接続する前に、三相ワイ AC PDM をシャーシに取り付けて固定する必要があります。PDM を取り外す必要がある場合は、PDM をシャーシから取り外す前に、両方の入力電源ケーブルを取り外して PDM から取り外す必要があります。MXシリーズシャーシは位相回転シーケンスの影響を受けず、CWまたはCCWのいずれかが正しく動作します。

図 7:三相ワイ AC 電源分散モジュールの接続 Three-Phase Wye AC Power Distribution Module Connections

図 8 は、三相 Y 字型 AC 電源コードを示しています。

図 8:三相ワイ AC 電源コード Three-Phase Wye AC Power Cord

MX2008 9 フィード単相 AC 電源分散モジュールの説明

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

MX2008 9 フィード単相 AC 電源分散モジュール(PDM)は、単相 AC 電源からの AC 入力接続を提供し、システム電源ミッドプレーンを介して電源モジュール(PSM)への入力電源インターフェイスも提供します。最大 9 台の PSM を単相 AC PDM に接続できます。各AC入力は独立しており、1つのPSMに給電します。

9 フィード単相 AC PDM の重量は約 4.1 kg(9 ポンド)です。PDM の前面には、単相 AC 電源に接続するための 9 つのタイプ C21 電源コード接続があります。 図 9 は、9 フィードの単相 AC PDM を示しています。

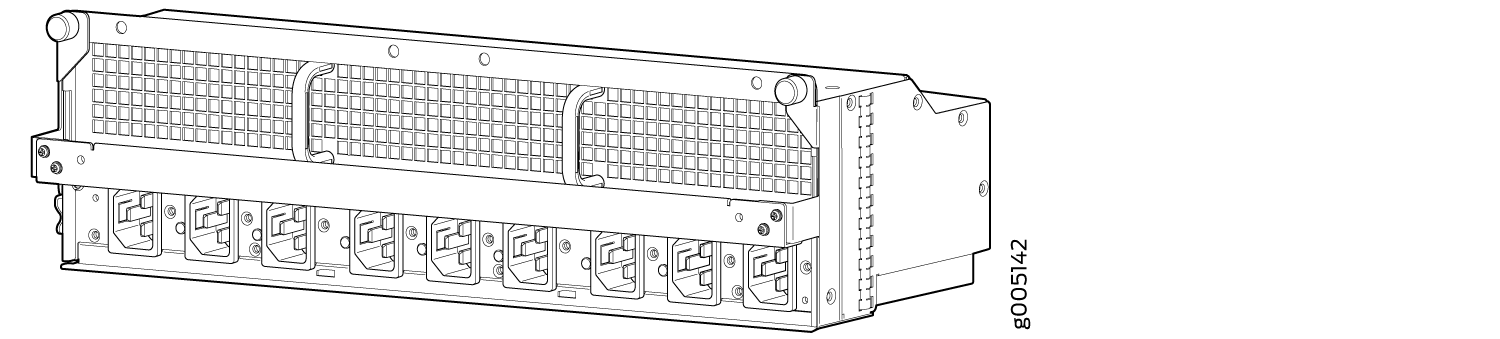

図 9:9 フィード単相 AC 電源分散モジュール Nine-Feed Single-Phase AC Power Distribution Module
注意:

入力電源ケーブルを接続する前に、単相 AC PDM をシャーシに取り付けて固定する必要があります。PDM を取り外す必要がある場合は、PDM をシャーシから取り外す前に、すべての入力電源ケーブルを PDM から取り外す必要があります。

MX2008 7 フィード単相 AC 電源分散モジュールの説明

各単相 7 フィード AC PDM の重量は約 5.44 kg(12 ポンド)です。PDM の前面には、単相 AC 電源を接続するための 7 つのタイプ C21 電源コード接続があります。 図 10 は、単相 7 フィード AC PDM を示しています。

図 10:7 フィード単相 AC 電源分散モジュール Seven Feed Single Phase AC Power Distribution Module

MX2008 三相デルタおよびワイ AC 電源分散モジュール LED

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

図 11 は、三相デルタ AC PDM フェースプレートの LED を示しています。三相ワイ AC PDM には同じ LED があります。 表 3 の LED は、AC PDM のステータスを示しています。さらに、PDM の障害が発生すると、クラフト インターフェイスの赤色のアラーム LED がトリガーされます。

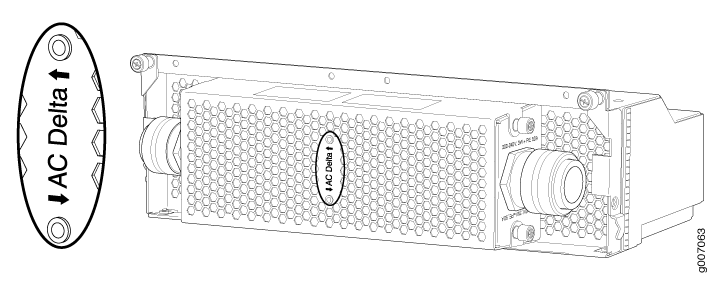

図 11:三相デルタ AC PDM LED Three-Phase Delta AC PDM LEDs
表 3:三相デルタ AC PDM LED

ラベル

色

状態

形容

←

緑

オン

左側のAC端子ブロックは受電電圧です。

—

オフ

左側のAC端子ブロックに電圧が供給されていません。

→

緑

オン

右側のAC端子ブロックは受電電圧です。

—

オフ

右側のAC端子ブロックに電圧が供給されていません。

MX2008のAC電源要件

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

将来の拡張を考慮して、電力インフラストラクチャをアップグレードすることなく、任意のハードウェア構成でルーターを運用できるようにするには、各AC PDM(デルタまたはワイ)に2800 Wをプロビジョニングすることをお勧めします。

各AC PSMに2800 Wをプロビジョニングする予定がない場合は、次のAC電源ルーターの例に示すように、 表4 および 表5 の情報を使用して、さまざまなハードウェア構成の消費電力、異なる電源電圧からの入力電流、および熱出力を計算できます。

表 6 は、ルーターが一般的な電圧条件下で動作している場合の、さまざまなハードウェア コンポーネントの電力要件を示しています。

手記:

他のすべてのMPCとは異なり、 MPC6E、 MPC8E、 MPC9E では、MX2008ルーターにMPCを収容するためのアダプターカード(ADC)は必要ありません。

表 4:基本 AC 電源要件

コンポーネント

電力要件(W)

ベース システム(MPC、ADC、MIC を除く)には、7 つの SFB、1 つのホスト サブシステム(RCB)、2 つのファン トレイ、クラフト インターフェイス、3 つの PSM、2 つの PDM が含まれています

1,520 W(25°Cでの通常)

4,420 W(55°C時)

表 5:MX2008 ルーターの一般的な AC 電源要件

コンポーネント

モデル番号

効率91%の電力要件(ワット)

ベースシャーシ

CHAS-BP-MX2008



ファン・トレイ、下段

MX2000-ファントレー

1500 W * 2 = 3000 W

MPC

MPC-3D-16XGE-SFPP

440 W * 10 = 4400 W

ADC

ADC

150 W * 10 = 1500 W

RCB

REMX2008-X8-64G

100W

SFB—スロット 0 〜 7

MX2008-SFB2

100 W * 8 = 800 W

MX2008 三相デルタ AC 電源システム(PDM および PSM)@ 50 A/25 A

MX2008 三相 Y電源システム(PDM および PSM)@ 30 A/15 A

2800W

2800W

上記の推奨どおりにプロビジョニングする予定がない場合は、 表 6 の情報を使用してハードウェア構成の電力消費量を計算できます。

表 6:MX2008 FRU AC 電源要件

コンポーネント

モデル番号

最大電力要件

スイッチ ファブリック ボード(SFB)

SFB2

MX2008-SFB2

100 W (通常)

55 °C で 110 W

40°Cで100W

25 °C で 95 W

ファントレイ

ファントレイ

MX2000-ファントレー

1500 W (通常)

55 °C で 1700 W

40°Cで1500W

25°Cで350W

アダプタカード

ADC

MX2000-LCアダプター

150W

ルーティングコントロールボード

RCB

REMX2008-X8-64G

100 W (通常)

55 °C で 120 W

40°Cで100W

25 °C で 95 W

MPC

16x10GE MPC(MPC-3D-16XGE-SFPP参照)

MPC-3D-16XGE-SFPP

55°Cの周囲で440W

MPC1( MPC1 を参照)

MX-MPC1-3D

MX-MPC1E-3D

165W

MICと光インターフェイスの場合:

55 °C で 239 W

40°Cで227W

25 °C で 219 W

MPC1 Q( MPC1 Qを参照)

MX-MPC1-3D-Q

MX-MPC1E-3D-Q

175W

MICと光インターフェイスの場合:

55 °C で 249 W

40°Cで237W

25 °C で 228 W

MPC2( MPC2 を参照)

MX-MPC2-3D

MX-MPC2E-3D

274W

MICと光インターフェイスの場合:

55 °C で 348 W

40°Cで329W

25°Cで315W

MPC2 Q( MPC2 Q を参照)

MPC2 EQ( MPC2 EQ を参照)

MX-MPC2-3D-Q

MX-MPC2-3D-EQ

MX-MPC2E-3D-Q

MX-MPC2E-3D-EQ

294W

MICと光インターフェイスの場合:

55 °C で 368 W

40°Cで347W

25 °C で 333 W

MPC2E P( MPC2E P を参照)

MX-MPC2E-3D-P

294W

MICと光インターフェイスの場合:

55 °C で 368 W

40°Cで347W

25 °C で 333 W

MPC3E( MPC3E を参照)

MX-MPC3E-3D

440W

MICと光インターフェイスの場合:

55°Cで500W、40W MIC x 2

40°Cで485W、LR4光学系を備えた2つのCFP MIC

25°Cで473W、LR4光学系を備えた2つのCFP MIC

32x10GE MPC4E( 32x10GE MPC4Eを参照)

MX-MPC4E-3D-32XGE-SFPP

610W

MICと光インターフェイスの場合:

55°Cで607W、40W MIC x 2

40°Cで590W、LR4光学系を備えた2つのCFP MIC

25°Cで585W、LR4光学系を備えた2つのCFP MIC

2x100GE + 8x10GE MPC4E( 2x100GE + 8x10GE MPC4Eを参照)

MX-MPC4E-2CGE-8XGE

610W

MICと光インターフェイスの場合:

55°Cで610W、40W MIC x 2

40°Cで550W、LR4光学系を備えた2つのCFP MIC

25°Cで530W、LR4光学系を備えた2つのCFP MIC

6x40GE + 24x10GE MPC5E

6x40GE + 24x10GE MPC5EQ

MPC5E-40G10G

MPC5EQ-40G10G

645W

光インターフェイスを使用:

55°Cで604W、SFPP ZRおよびCFP LR4光インターフェイス使用時

40°Cで541W、SFPP ZRおよびCFP LR4光学系使用時

25°Cで511W、SFPP ZRおよびCFP LR4光インターフェイス使用時

2x100GE + 4x10GE MPC5E

2x100GE + 4x10GE MPC5EQ

MPC5E-100G10G

MPC5EQ-100G10G

光インターフェイスを使用:

55 °C で 607 W

40°Cで541W

25°Cで511W

MPC6E

MX2K-MPC6E

MIC と光インターフェイス込みで 1088 W

MPC7E-MRATE

MPC7E-MRATE

400 W (通常)

55°Cで545W

40°Cで465W

25 °C で 440 W

MPC8E

(MICなし)

MX2K-MPC8E

688 W (標準)

55°Cで805W

40°Cで720W

25 °C で 690 W

MPC9E

(MICなし)

MX2K-MPC9E

838 W (標準)

55 °C で 1018 W

40°Cで870W

25 °C で 840 W

MIC

SFP 搭載の ATM MIC

MIC-3D-8OC3-2OC12-ATM

35W

SFP 搭載のギガビット イーサネット MIC

MIC-3D-20-GE-SFP

37W

XFP を搭載した 10 ギガビット イーサネット MIC

2ポート:MIC-3D-2XGE-XFP

4ポート:MIC-3D-4XGE-XFP

2ポート:29 W

4ポート:37 W

SFP+を搭載した10ギガビットイーサネットMIC

MIC6-10G

74W

光インターフェイスを使用:

55°C、40°C、25°Cで53W(10G BASE-SRおよび10G BASE-LR光インターフェイス使用時)

55°C、40°C、25°Cで66W(10G BASE-ER光インターフェイス使用時)

55°C、40°C、25°Cで74W(10G BASE-ZR光インターフェイス使用時)

10ギガビットイーサネットDWDM OTN MIC

MIC6-10G-OTN

84W

光インターフェイスを使用:

55°Cで63W 10G BASE-LR OTN光インターフェイス使用時

40°Cで63W(10G BASE-LR OTN光インターフェイス使用時)

25°Cで63W、10G BASE-LR OTN光インターフェイス使用時

QSFPP搭載の40ギガビットイーサネットMIC

MIC3-3D-2X40GE-QSFPP

18W

CFP を搭載した 100 ギガビット イーサネット MIC

MIC3-3D-1X100GE-CFP

40W

CXPを搭載した100ギガビットイーサネットMIC

MIC3-3D-1X100GE-CXP

20W

CFP2を搭載した100ギガビットイーサネットMIC

MIC6-100G-CFP2

104W

光インターフェイスを使用:

100G BASE-LR4 OTN光インターフェイス使用時55°Cで94W

100G BASE-LR4 OTN光インターフェイス使用時40°Cで86W

100G BASE-LR4 OTN光インターフェイス使用時、25°Cで74W

CXPを搭載した100ギガビットイーサネットMIC

MIC6-100G-CXP

57W

CXP SR10 光インターフェイス使用時、55 ° C で 49 W

CXP SR10 光インターフェイス使用時、40° C で 49 W

CXP SR10 光インターフェイス使用時、25° C で 49 W

CFP2を搭載した100ギガビットDWDM OTN MIC

MIC3-100G-DWDM

光インターフェイスを使用:

55°Cで91W

25°Cで83W

SONET/SDH OC3/STM1マルチレートMIC

4ポート:MIC-3D-4OC3OC12-1OC48

8ポート:MIC-3D-8OC3OC12-4OC48

4ポート:

55 °C で 24 W

40°Cで22.75W

25°Cで21.5W

8ポート:

55°Cで29W

40°Cで27.75W

25°Cで26.5W

OC192/STM64 MIC と XFP

MIC-3D-1OC192-XFP

55°Cで41W

40°Cで38.5W

25°Cで36W

チャネル化SONET/SDH OC3/STM1マルチレートMIC

4ポート:MIC-3D-4CHOC3-2CHOC12

8ポート:MIC-3D-8CHOC3-4CHOC12

4ポート:

55°Cで41W

40°Cで40W

25 °C で 39 W

8ポート:

55°Cで52W

40°Cで50.5W

25 °C で 49 W

チャネライズドOC48/STM16 MIC、SFP搭載

MIC-3D-1CHOC48

55°Cで56.5W

40°Cで54.5W

25°Cで53W

トライレートMIC

MIC-3D-40GE-TX

41W

MIC MRATE

MIC-MRATE(マイクメイト)

  • MPC8E に取り付けた場合: 1.250 A @ 48 V (60 W)

  • MPC9E に取り付けた場合:1.771 A @ 48 V (85 W)

DS3/E3 MIC

MIC-3D - 8DS3 - E3

MIC-3D - 8CHDS3 - E3 - Bの

55°Cで36W

40°Cで35W

25°Cで34W

SFP搭載のチャネライズドOC3/STM1(マルチレート)回線エミュレーションMIC

MIC-3D-4COC3-1COC12-CE

33.96W

MX2008 AC電源コードの仕様

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

ほとんどのサイトでは、フレームに取り付けられた配電パネルに通じるメインコンジットを介して電力が分配されます。そのうちの1つは、ルーターを収納するラックの隣に配置できます。AC 電源コードは、各電源分散モジュール (PDM) を配電パネルに接続します。

AC PDM 入力電源マッピングの詳細については、 MX2008 ルーターの AC 電源分散モジュールからの AC 電源モジュールへの入力電力のマッピングを参照してください。

ルーターには、それぞれ長さ約14.8フィート(4.5 m)の取り外し可能なAC電源コードが付属しています。AC電源コード線は、ドライバーを使用してAC入力端子に挿入します。電源コードのプラグの端は、地理的な場所の電源レセプタクルに適合します。

表 7 と 表 8 に、サポートされている各地域の AC 電源コードの仕様を示します。図 12、図 13、および 図 14 は、三相および単相の AC 電源コードのプラグを示しています。

表 7:三相デルタおよびワイ AC 電源コードの仕様

国

モデル番号

北アメリカ

CBL-MX2000-3PH-デルタ

ヨーロッパ

CBL-MX2000-3PH-ワイ

表 8:単相 AC 電源コードの仕様

国

部品番号

CBLCBL-PWR-C21S-AU

AC 電源ケーブル、オーストラリア

CBL-PWR-C21S-CH AC

電源ケーブル、中国

CBL-PWR-C21S-EU

AC 電源ケーブル、ヨーロッパ

CBL-PWR-C21S-国際

AC 電源ケーブル、国際

CBL-PWR-C21S-IT

AC 電源ケーブル、イタリア

CBL-PWR-C21S-JP

AC 電源ケーブル、日本

CBL-PWR-C21S-米国

AC 電源ケーブル(米国/カナダ)

図 12:三相デルタ AC 電源コード Three-Phase Delta AC Power Cord
図13:三相ワイAC電源コード Three-Phase Wye AC Power Cord

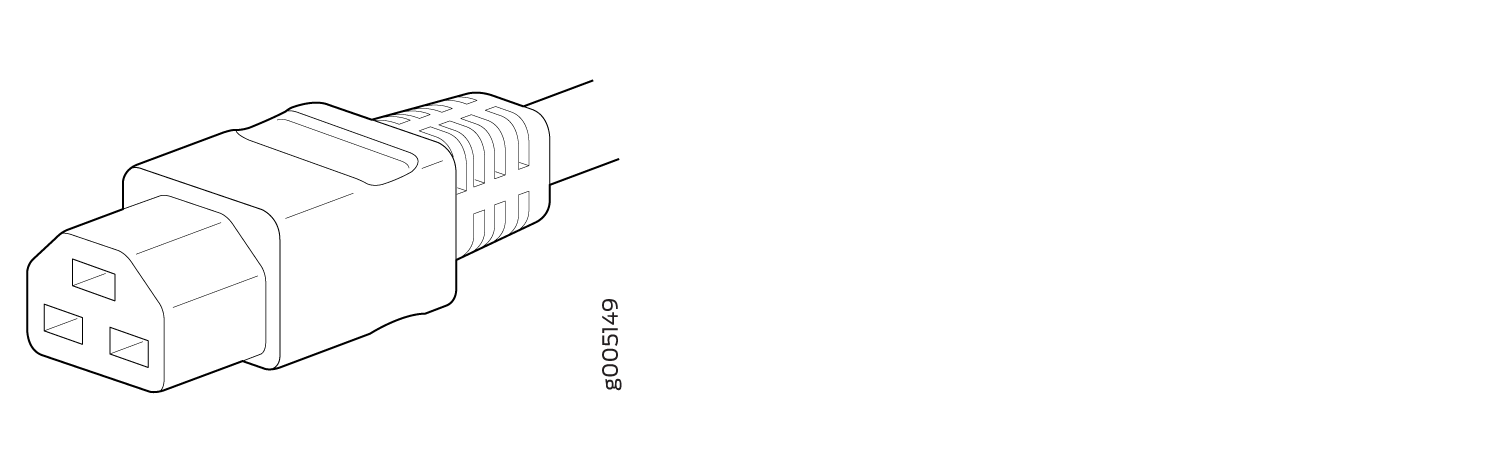

図14:単相AC電源コード(C21プラグ) Line drawing of IEC 60320 C13 power connector with three slots for live, neutral, and ground connections.
注意:

北米では、AC 電源コードの長さは約 4.5 m(約 14.75 フィート)を超えてはなりません。これは、NEC(National Electrical Code)のセクション 400-8(NFPA 75、5-2.2)および 210-52、および CEC(Canadian Electrical Code)のセクション 4-010(3)に準拠するためです。ルーターに付属のコードは準拠しています。

注意:

ルーターは、アクセス制限された場所に設置されたプラグ可能なタイプ A 機器です。電源コードの接地ピンに加えて、シャーシには独立した保護接地端子(UNC 1/4-20 アース ラグのサイズ)があります。この個別の保護接地端子は、アースに恒久的に接続する必要があります。

注意:

電源コードやケーブルは、デバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしてはなりません。

MX2008 AC電源システムの電気仕様

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

表 9 は、MX2000シリーズ ルーターの AC 電源システムの電気仕様を示しています。

表9:MX2008 AC電源システムの電気仕様

アイテム

仕様

AC入力電圧

デルタ動作範囲:200〜240 VAC(ラインツーライン)(公称)

ワイ動作範囲:200〜240 VAC(ラインからニュートラル)(公称)

単相動作範囲:200-240 VAC(公称)

AC入力ライン周波数

デルタ:50/60 Hz(+/- 3Hz)

ワイ:50/60 Hz(+/- 3Hz)

単相:50/60Hz(+/- 3Hz)

ACシステムの定格電流

デルタ:50 A @ 200 VAC–(各PDMの入力#1)および25 A @ 200 VAC–(各PDMの入力#2)

ワイ:30 A @ 200 VAC–(各PDMの入力#1)および15 A @ 200 VAC–(各PDMの入力#2)

単相:30 A @ 200 VAC

AC システム入力電力

デルタ:16800 W(入力#1)、8400 W(入力#2)

ワイ:16800 W(入力#1)、8400 W(入力#2)

効率

90.5% (50% 負荷時、220 VAC IN 時)

AC 電源入力ヒューズ

AC PSM には、INP0 と INP1 の両方にラインおよびニュートラル電源入力ヒューズがあります。 表10 に、各ヒューズの電気的仕様を示します。

表 10:AC 電源入力ヒューズの電気的仕様

電気的特性

価値

INP0 / INP1ラインヒューズ

リテルヒューズ 0324020.MX65LP

  • アンペア定格

20A

  • 定格電圧

250V

  • 割り込み定格

1000A @ 250V

  • 公称耐寒性

3.55 mΩ

  • 溶融積分

631 A² 秒

INP0 / INP1ニュートラルヒューズ

リテルヒューズ 0325020.MXD65LP

  • アンペア定格

20A

  • 定格電圧

250V

  • 割り込み定格

1500A @ 250V

  • 公称耐寒性

4.2mΩ

  • 溶融積分

2500 A² 秒

MX2008 AC電源に関する電気安全ガイドライン

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

手記:

AC電源を搭載したデバイスの場合、AC電源で外部サージ保護デバイス(SPD)を使用する必要があります。

次の電気安全ガイドラインは、AC電源を使用したデバイスに適用されます。

  • デバイスに出力される次の警告に注意してください。

    CAUTION: このユニットには複数の電源コードがあります。電気ショックを避けるため、保守を実施する前にすべての電源コードを抜いてください。

    ATTENTION: CET APPAREIL COMPORTE PLUS D'UN CORDON D'ALIMENTATION.AFIN DE PRÉVENIR LES CHOCS ÉLECTRIQUES, DÉBRANCHER TOUT CORDON D'ALIMENTATION AVANT DE FAIRE LE DÉPANNAGE.

  • AC電源デバイスには接地端子付きプラグが付いた三線式電気コードが付属しており、接地端子付きの電源コンセントにしか接続できません。この安全機能を回避してはいけません。機器の設置は、地域および国の電気規則に従って行わなければなりません。

  • 建物の設置には、定格20 A以上の外部認証サーキットブレーカーを提供する必要があります。

  • AC電源デバイスでは、電源コードがメインの断路装置となります。ソケットコンセントはAC電源デバイスの近くに配置し、簡単にアクセスできるようにしておいてください。

  • 複数の電源コードが接続されているデバイスの場合、電気ショックを防止するために、すべての電源コードが完全に抜かれており、そのデバイスで電力が完全に遮断されていることを確認してください。電力を遮断するには、すべての電源コードを外します(電源ごとに1つのコード)。

電源ケーブルに関する警告

警告:

付属の電源ケーブルは本製品専用です。ケーブルを他の製品に使用しないでください。

MX2008 三相デルタ AC 電源分散モジュールの電気的仕様

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

表 11 に、三相デルタ AC 電源分散モニター(PDM)の電気的仕様を示します。

表 11:三相デルタ AC 電源分散モジュールの電気的仕様

アイテム

仕様

AC入力電圧

動作範囲:200〜240 VAC(ラインツーライン)(公称)

AC入力ライン周波数

50/60 Hz(公称)

AC 入力定格電流

50 A @ 200 VAC(各PDMの入力#1)

25 A @ 200 VAC(各PDMの入力#2)

AC システム入力電力

16800 W(入力#1)、8400 W(入力#2)

効率

90.5% (50% 負荷時、220 VAC IN 時)

MX2008 三相ワイ AC 電源分散モジュールの電気的仕様

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

表 12 に、三相ワイ AC PDM の電気的仕様を示します。

表 12:三相ワイ AC 電源分散モジュールの電気的仕様

アイテム

仕様

AC入力電圧

動作範囲:200-240 VAC(ラインツーニュートラル)または345-415 VAC(ラインツーライン)(公称)

AC入力ライン周波数

50/60 Hz(公称)

AC 入力定格電流

30 A @ 200 VAC(各PDMの入力#1)

15 A @ 200 VAC(各PDMの入力#2)

MX2008単相AC電源分散モジュールの電気的仕様

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

表 13 は、MX2000シリーズ ルーターの単相 AC 電源分散モジュール(PDM)の電気仕様を示しています。

表 13:単相 AC 電源分散モジュールの電気仕様

アイテム

仕様

AC入力電圧

動作範囲:200〜240 VAC(公称)

AC入力ライン周波数

50/60 Hz(公称)

AC 入力定格電流

14 A @ 200 VAC

AC 電源分散モジュールから MX2008 ルーターの AC 電源モジュールへの入力電力のマッピング

手記:

MX2008、MX2010、MX2020ルーターは、同じ電源モジュールAC、DC、240 V China、ユニバーサルPSMおよびPDMをサポートしています。

各 AC PDM に 2 本の AC 電源コードを接続して、AC 電源をルーターに接続します。1 つのフィードは 6 つの PSM にマッピングされ、もう 1 つのフィードは 3 つの PSM にマッピングされます。 図 15 は、MX2008 のマッピングを示しています。配置は PDM の内部コンポーネントと一致します。 表 14 は、AC PDM0/Input0 および PDM1/Input1 への AC PDM 入力マッピングを示しています。

図15:AC電源分散モジュール入力からAC電源モジュールへのマッピング(MX2008) Rear view of MX2008 router highlighting Power Supply Modules labeled 0 to 8 and power input connections In P1/1_Left, In P1/1_Right, In P0/0_Left, and In P0/0_Right for redundancy.
表 14:PDM0 と PDM1 の入力 AC 電源マッピング

PDM0/Input0(左)

PDM0/Input0(右)

PDM1/Input1(左)

PDM1/Input1(右)

PSM0の

PSM3(シーエムスリー)

PSM0の

PSM6の場合

PSM1の

PSM4型

PSM1の

PSM7の場合

PSM2の

PSM5の場合

PSM2の

PSM8の

–

PSM6の場合

PSM3(シーエムスリー)

–

–

PSM7の場合

PSM4型

–

–

PSM8の

PSM5の場合

–

ベスト プラクティス:

電源 A と電源 B などの 2 つの電源がある場合に完全な冗長性を実現するには、次のように接続することをお勧めします。

  • ソースAをPDM0-leftとPDM0-rightに接続します

  • ソースBをPDM1-leftとPDM1-rightに接続
