MX10008スイッチファブリックボード

スイッチファブリックボード(SFB)は、MX10008のスイッチファブリックを作成します。各MX10008には6個のSFBが搭載されており、前面のラインカードとRCB、背面のファントレイの間に、シャーシの中央に垂直に設置されます。

MX10008スイッチファブリックボードの説明

SFBは、MX10008スイッチングプレーンを構成しています。SFBには、JNP10008-SFとJNP10008-SF2の2つのモデルがあります。動作には5つのSFBが必要で、6番目のSFBはN+1の冗長性を提供します。実行中のシャーシでは、SFB はすべて同じモデル タイプである必要があります。どちらのモデルでも、SFBのコネクタエッジには8つのコネクタがあり、8枚のラインカードのうちの1枚のコネクタと一致して接続されます。図1を参照してください

図1:スイッチファブリックボードSwitch Fabric Board
注:

JNP10008-SF2 SFBのファブリックコネクタは、破片の蓄積に敏感です。コネクタは、MX10K-LC9600ラインカードのコネクタとインターフェースします。JNP10008-SF2 SFBとMX10K-LC9600ラインカード間の高品質な接続を確保するには、コネクタを清潔に保ち、ほこりやその他の粒子が付着していないようにする必要があります。
注:

ハイパーモードは、JNP10004-SF2 SFBのデフォルトの転送モードです。

表1 は、シャーシでサポートされているJNP10008-SFおよびJNP10008-SF2 SFBの仕様を示していますMX10008。

表1:SFBの仕様

仕様

JNP10008-SF

JNP10008-SF2

オペレーティングシステム

Junos OSリリース17.2R1以降

Junos OSリリース21.4R1以降

サポートされているラインカード

  1. MX10K-LC2101

  2. MX10K-LC480

  1. MX10K-LC2101

  2. MX10K-LC480

  3. MX10K-LC9600

  4. MX10K-LC4800

運用に必要なSIBの数

基本システムには 5 つの SIB が必要です。冗長システムには 6 つの SIB が必要

全帯域幅運用に必要なSIBの数は、以下に説明するように、設置されているラインカードのタイプによって異なります。

  • MX10K-LC2101ラインカードでは、MX10008シャーシには6個のSIBが必要です。この構成は、N+1の冗長性を提供します。

  • MX10K-LC480ラインカードでは、MX10008シャーシを動作させるに5個のSIBが必要です(N+1の冗長性)。MX10K-LC480ラインカードと一緒に6つのSIBを使用すると、システムはN+2の冗長性を提供します。

  • MX10K-LC9600ラインカードでは、MX10008シャーシに6個のSIBが必要です。この構成では冗長性はありません。

  • MX10K-LC4800ラインカードでは、MX10008シャーシには6個のSIBが必要です。この構成では冗長性はありません。

スイッチング性能

6つのSFBをすべてインストールした場合、MX10008の正味スイッチング容量は42Tbpsになります。

6台のSFBをすべて搭載した場合、MX10008の正味スイッチング容量は76Tbpsとなります。

高さ

19.7インチ(17.50.04 cm)

19.7インチ(17.50.04 cm)

幅

1.8インチ(1.57 cm)

1.8インチ(1.57 cm)

奥行き

10.4インチ(26.42 cm)

10.4インチ(26.42 cm)

重量

6.71kg(14.8ポンド)

7.25kg(16ポンド)

SFBは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。ルーターシャーシの外側からは見えません。SFBを表示するには、ファントレイの1つを取り外す必要があります。SFBには、 SFB0 から SFB5までの左から右に番号が付けられています。 図2をご覧ください。

図2:MX10008ルーターSFBs Installed in an MX10008 RouterにインストールされたSFB
1
—

ファントレイコントローラ
2
—

スイッチ ファブリック ボード

JNP10008-SF2 SFBのファブリックインターフェイスコネクタには、コネクタを清潔に保ち、ほこりやその他の粒子が付着していない保護プラスチックカバーがあらかじめ取り付けられています。JNP10008-SF2 SFBをルーターに取り付ける前に、保護プラスチックカバーを取り外します。プラスチックカバーは、将来JNP10008-SF2 SFBをルーターから取り外す際に再取り付けする際に使用するために取っておきます。

関連項目

MX10008スイッチファブリックボードLED

JNP10008-SFBは、各ボードの上部に2つのステータスLEDを備えています。 図3をご覧ください。

注:

JNP10008-SF2スイッチファブリックボード(SFB)には、ボード上部にステータスLEDがありません。ファントレイのSFB LEDは、JNP10008-SF2 SFBボードの状態を示しています。

SFBは、前面のラインカードとRCBと背面のファントレイの間に、シャーシの中央に垂直に設置されており、SFBを外から見ることはできません。2つのファントレイにはそれぞれ3つのSFBステータスLEDがあります。 MX10008ファントレイLEDとファントレイコントローラーLEDを参照してください。

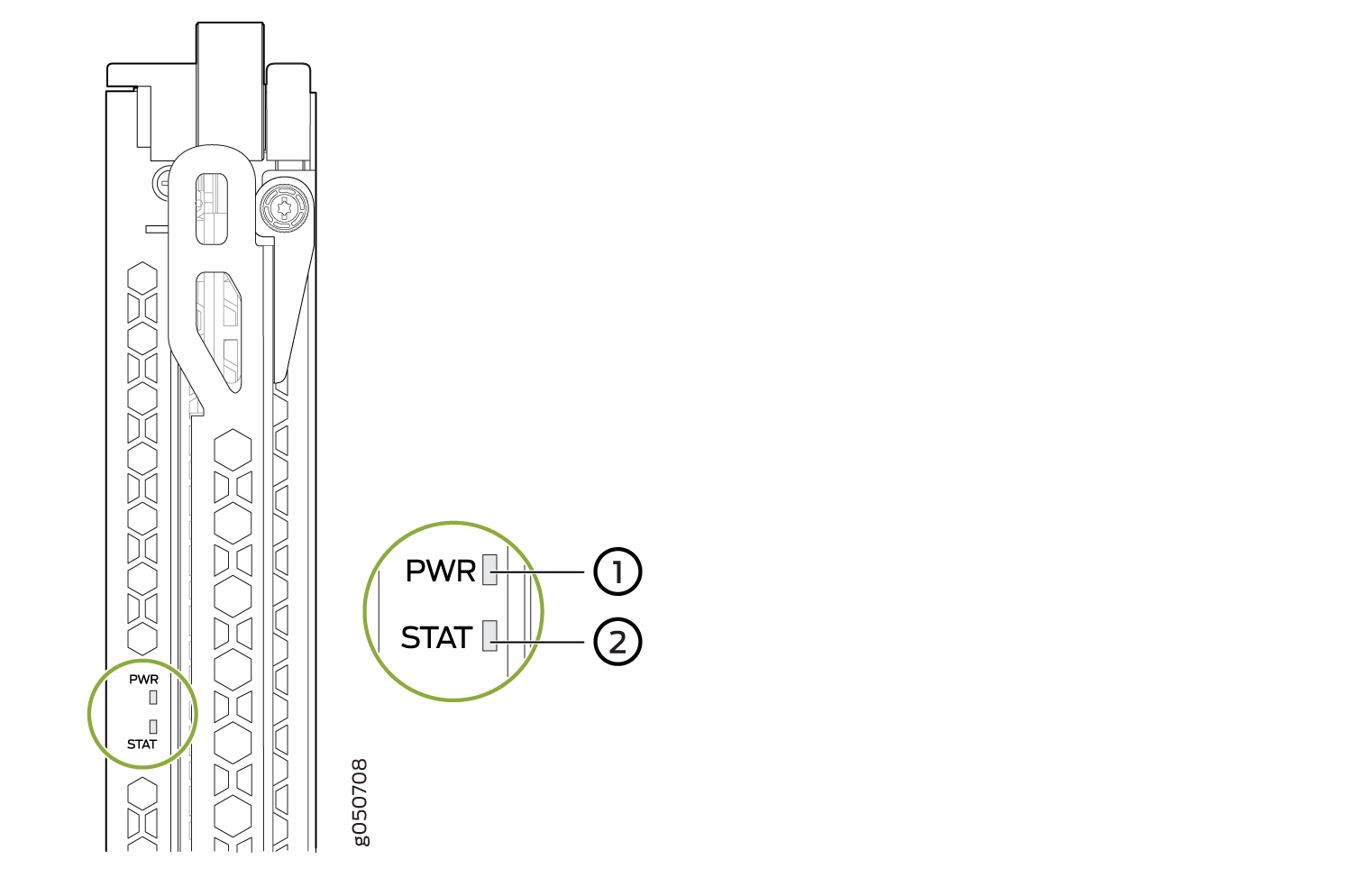

図3:JNP10008-SF SFB LEDのJNP10008-SF SFB LEDs

表2は 、JNP10008-SFB LEDの機能を示しています。

表2:JNP10008-SF SFB LED

ラベル

カラー

状態

説明

PWR

緑色

着実にオン

SFBに電力が供給されています。

オレンジ

点滅

電源障害が発生しました。

消灯

オフ

SFBがオフラインであるか、電力が供給されていない。

状態

緑色

着実にオン

SFBはオンラインで正常に機能しています。

オレンジ

着実にオン

SFBに障害が発生しました。

消灯

オフ

ファントレイコントローラーに電源の問題が発生しています。
