JRR200ルートリフレクタと外部機器の接続

JRR200ルートリフレクタと管理デバイスの接続

JRR200ルートリフレクタを設定するには、付属のRJ-45-to-DB-9アダプタとRJ45ケーブルを使用して、JRR200ルートリフレクタの前面パネルにある コンソール ポートに管理デバイスを接続する必要があります。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシのESDポイントと接続します。
  2. RJ-45ケーブルの一端をJRR200ルートリフレクタのCONSOLEポートに差し込み、もう一方の端をDB-9シリアルポートアダプタに差し込みます。

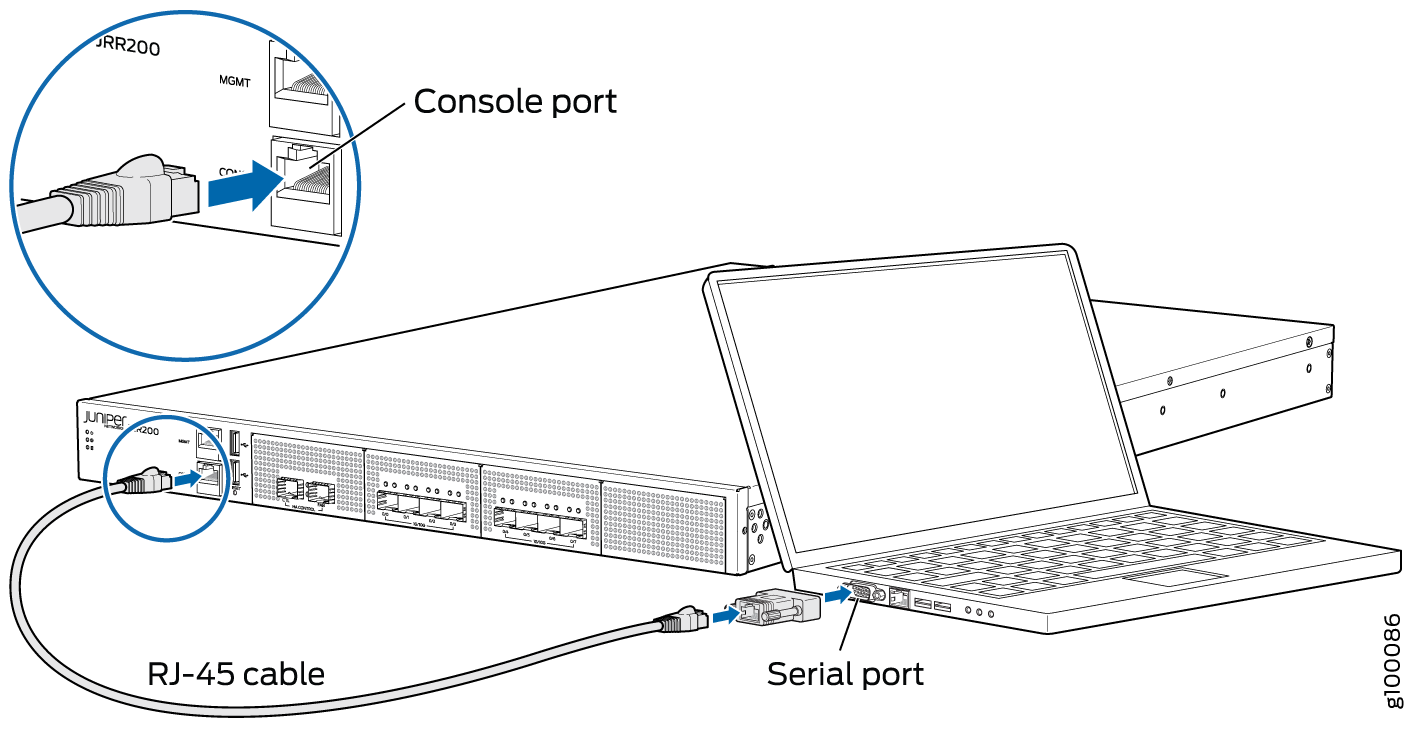

    Juniper JRR200 setup: RJ-45 cable connects console port to laptop serial port for device management.
  3. RJ-45 ケーブルの DB-9 シリアル ポート アダプター側を、管理デバイスのシリアル ポートに接続します。シリアルポートを設定するには、以下の値を使用します。

    • ボー レート:9600

    • パリティ - N

    • データビット—8

    • 停止ビット - 1

    • フロー制御 - なし
