2 ポスト ラックへの Junos Space アプライアンスのミッドマウント

このオプションは、2 支柱装置ラックに適しています。これにより、ラックの前面と背面に均等なクリアランスがあるようにアプライアンスを取り付けることができます。

アプライアンスを 2 支柱ラックに取り付けるには、次の手順を実行します。

  1. シャーシの両側から 2 本の前面マウントレールを取り外します。
  2. ミッドマウント・ブラケットをシャーシ両側の中央に 1 つずつ挿入します。
  3. 図1に示すように、シャーシを装置ラックに取り付け、他の2つのミッドマウントブラケットをアプライアンスの両側に挿入して、シャーシを支柱の背面に固定します。

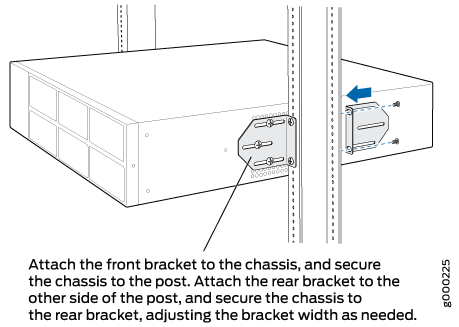

    図1: 2ポストラック Midmoounting in a Two-Post Rackのミッドモウンティング
  4. ラックの片側の取り付けネジが反対側の取り付けネジと位置合わせされていること、およびアプライアンスが水平であることを確認します。
