電源装置の取り付けまたは取り外し

このトピックでは、EX4100-H-24MPまたはEX4100-H-24Fスイッチとの間でPSUを取り付けたり取り外したりするための手順を説明します。

EX4100-H-24MPまたはEX4100-H-24Fスイッチに電源ユニットを取り付けます

スイッチには、AC、DC、AC + AC、DC + DC、または AC + DC 構成で最大 2 つの PSU を取り付けることができます。

スイッチに電源装置を設置する前に:

  • ESD(静電放電)による損傷を防ぐ方法を理解していることを確認します。静 電気放電の防止を参照してください。

  • 電源装置の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • ESD接地ストラップ

    • プラス (+) ドライバー、2番

EX4100-Hスイッチの各PSUは、スイッチの背面パネルに取り付けられたホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、電源装置の取り外しや交換が可能です。

注:

各電源を専用の電源コンセントに接続する必要があります。スイッチには、1つの電源があらかじめ取り付けられています。追加の電源は別途注文できます。スイッチには最大2つの電源を取り付けることができます。
注:

スイッチには、PSUと一緒にPSUダミーブランクが同梱されています。PSUダミーブランクネジとACまたはDC PSUネジは、7 +/- 0.5 Lb.in またはドライバータイプのプラス#2のトルクで取り外したり締め付けたりすることができます。

スイッチにPSUを取り付けるには:

  1. PSUをスイッチ背面のPSUスロットに挿入します。

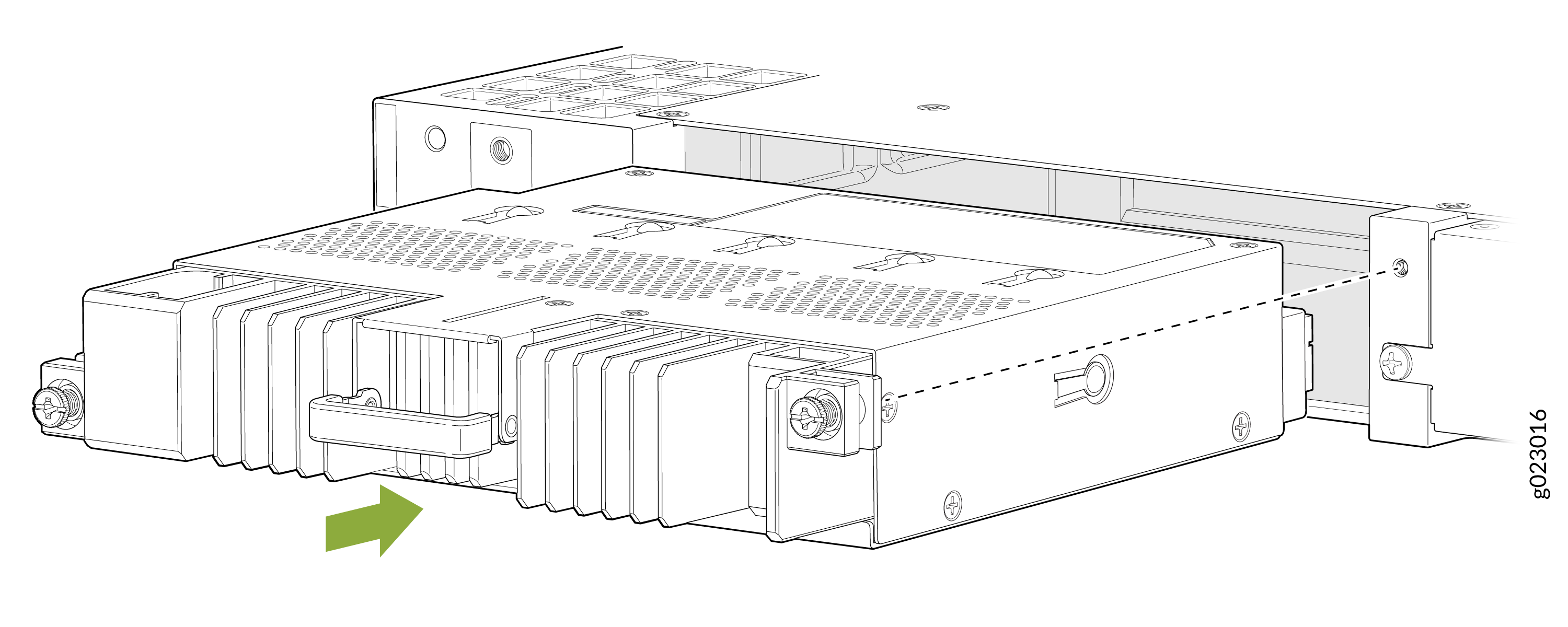

    図1:PSU Modular electronic component being inserted or removed from a chassis with green arrow indicating movement direction.の挿入
  2. つまみネジを挿入し、ネジを締めてPSUをスイッチに固定します。

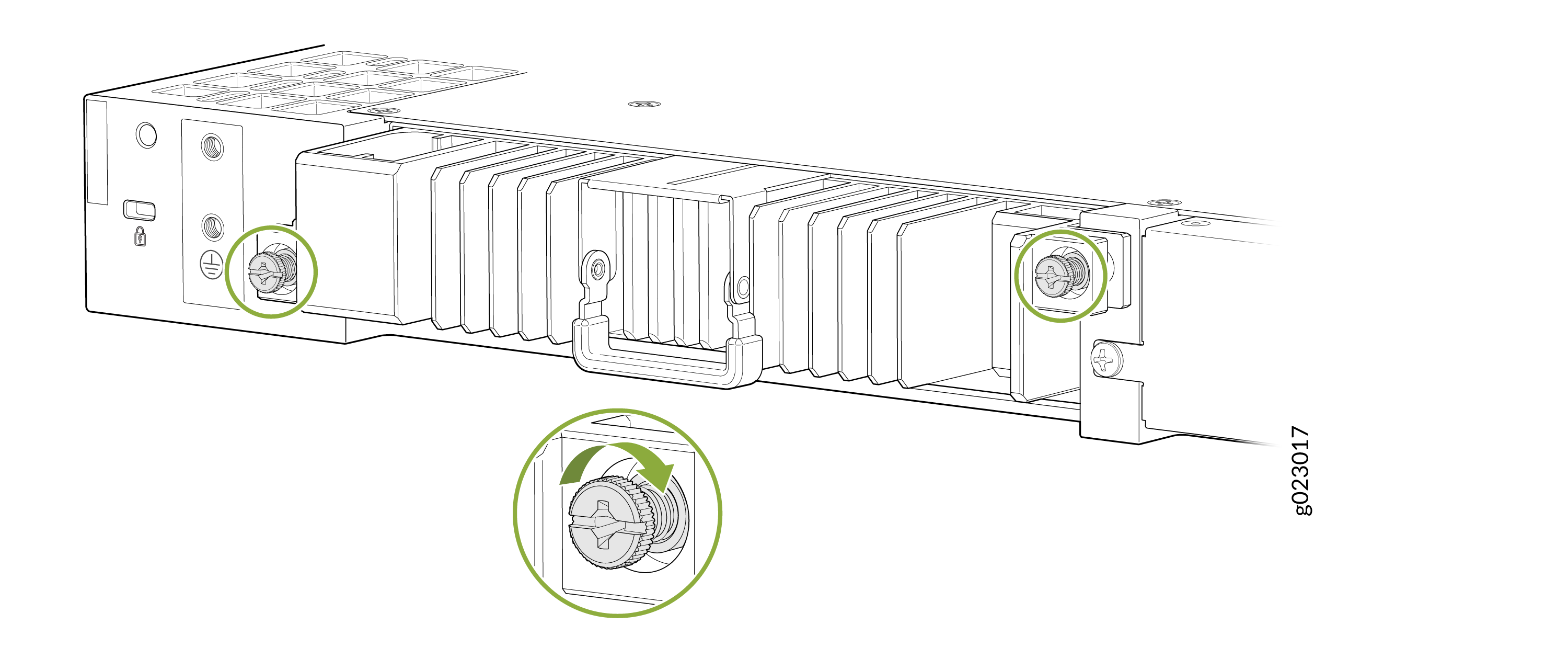

    図2:つまみネジをTechnical illustration of a server component with highlighted locking mechanisms and arrows for module removal.挿入して締めます

EX4100-H-24MPまたはEX4100-H-24Fスイッチの電源ユニットを取り外す

EX4100-Hスイッチから電源を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

EX4100-Hスイッチから電源を取り外す際に、以下の部品と工具が用意されていることを確認してください。

  • ESD接地ストラップ

  • プラス (+) ドライバー、No.2 (付属していません)

  • 帯電防止袋または帯電防止マット

  • 交換用電源または電源スロットのカバーパネル

EX4100-Hスイッチの電源は、スイッチの背面パネルに取り付けられたホットリムーブおよびホットインサート可能なFRU(フィールド交換可能なユニット)です。2つの電源が取り付けられている場合、スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、電源を取り外して交換することができます。

注:

スイッチに電源が 1 つしか取り付けられていない場合は、電源を取り外す前にスイッチの電源を切る必要があります。
注意:

シャーシの過熱やほこりの蓄積を防ぐために、空の電源スロットに交換用電源またはカバーパネルを取り付けることをお勧めします。

スイッチから電源を取り外すには:

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  3. 電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。
  4. サムネイルネジを緩め、PSUスロットからPSUを取り外します。

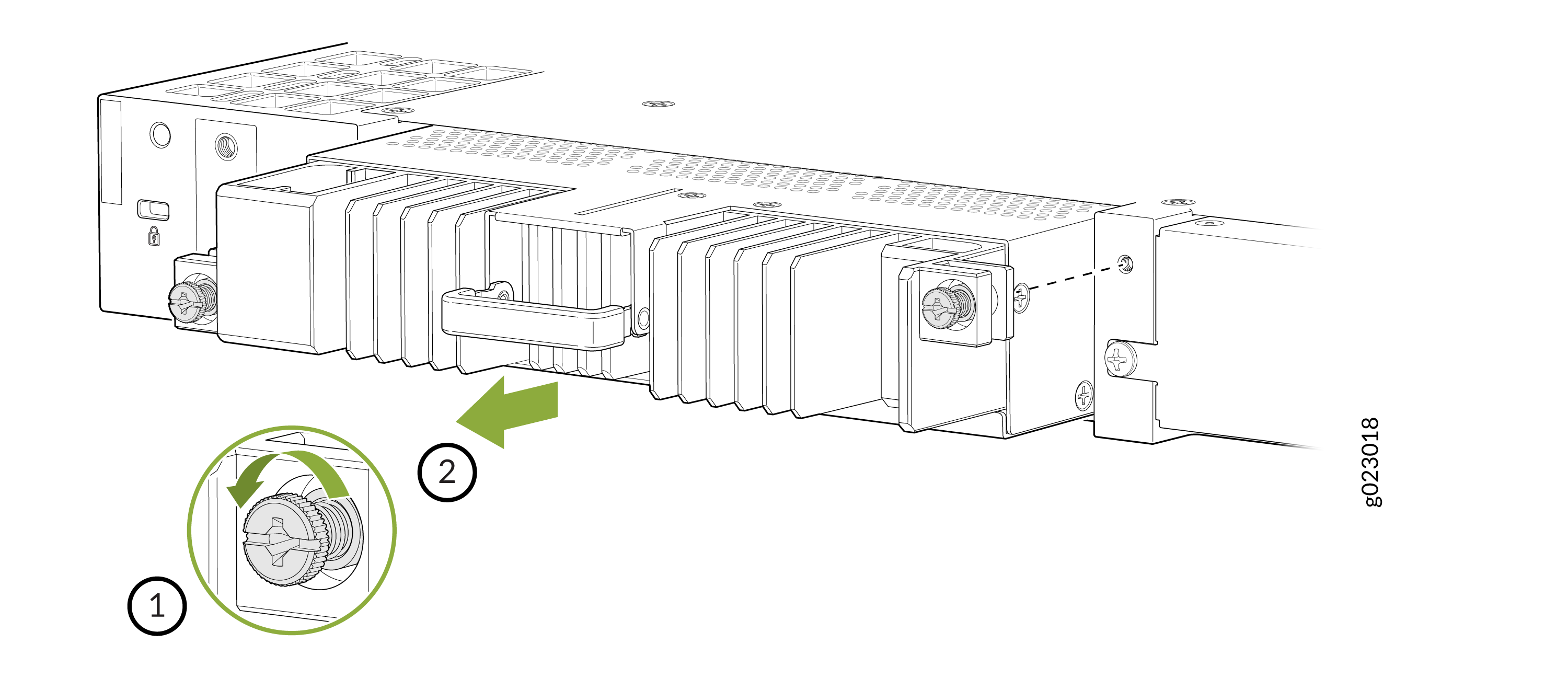

    図3:PSUModule installation guide with heat sinks, showing steps: turn knob labeled 1 and secure module labeled 2 with arrows indicating actions.の取り外し
