EX4100-Fスイッチの取り付け

このトピックでは、EX4100-Fスイッチの設置手順を説明します。

EX4100-Fスイッチの開梱

ジュニパーネットワークスは、EX4100-Fスイッチを発泡スチロール梱包材で固定した段ボール箱に入れて出荷します。カートンにはアクセサリーコンパートメントがあります。

注意:

輸送用カートンは、EX4100-Fスイッチを完全に保護します。設置を開始する準備ができるまで、スイッチをカートンの中に安全に保管しておいてください。

スイッチを開梱するには、次の手順に従います。

  1. 輸送用カートンは、設置場所にできるだけ近く、システムコンポーネントを取り外すのに十分なスペースがあるステージングエリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用カートンの上部フラップを開きます。
  4. スイッチを所定の位置に固定している梱包材を引き出します。
  5. 受け取った部品を、カートンに貼付されたラベルの在庫と照らし合わせて確認します( EX4100-Fスイッチの梱包リストを参照)。
  6. 後でスイッチを移動または発送する必要がある場合に備えて、輸送用カートンと梱包材を保管しておいてください。

EX4100-Fスイッチのパッキングリスト

スイッチの出荷には、パッキング リストが含まれています。スイッチと一緒に受け取る部品をパッキングリストのアイテムと照合してください。パッキングリストには部品番号が指定され、注文中の各部品の説明が記載されています。出荷される部品は、ご注文のスイッチ モデルと一致します( EX4100-Fモデルおよび仕様を参照)。

梱包リストに記載されていない部品がある場合は、カスタマーサービス担当者に連絡するか、米国またはカナダ国内からは、電話(1-888-314-5822)でジュニパーのカスタマーケアにお問い合わせください。無料電話番号のない国での国際ダイヤルまたは直通ダイヤルオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

参照:

  • 表1はEX4100-F-12PおよびEX4100-F-12Tモデルに付属するコンポーネントのインベントリです。

  • 表2は、EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48Tモデルに付属するコンポーネントの一覧です。

表1:EX4100-F-12PおよびEX4100-F-12Tモデルに付属するコンポーネントのインベントリ

コンポーネント

数量

スイッチ

1

電源アダプター

1

地理的な場所に適したAC電源コード

1

SFPポート用ダストカバー

8 プリインストール済み

ドキュメント、ロードマップ、保証書

1

ジュニパーネットワークス製品保証

1

エンドユーザーライセンス契約

1
表2:EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48Tモデルに付属するコンポーネントのインベントリ

コンポーネント

数量

ファンと電源を内蔵したスイッチ

1

地理的な場所に適したAC電源コード

1

AC 電源コード リテイナー

1

SFPポート用ダストカバー

8 プリインストール済み

取り付けブラケット(2 ポスト)

2

ゴム足

4

ドキュメント、ロードマップ、保証書

1

ジュニパーネットワークス製品保証

1

エンドユーザーライセンス契約

1

ベースインストールデータの更新

注意:

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベースデータを持たない製品については、ハードウェア交換のSLAを満たしていないことについて、ジュニパーネットワークスは責任を負いません。

https://supportportal.juniper.net/s/CreateCase でインストールベースを更新します。

EX4100-Fスイッチをラックまたはキャビネット内の2本のポストに取り付けます

ラック内の 2 本の支柱にスイッチを取り付ける前に、以下の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • プラス(+)ドライバー、番号2(付属していません)。

  • シャーシをラックに固定するためのネジ(付属していません)。

EX4100-Fスイッチは、19インチの2本の支柱に取り付けることができます。スイッチに付属の前面取り付けブラケットを使用したラックまたはキャビネット。(このトピックの残りの部分では、ラックまたはキャビネットを意味するためにラックを使用します。

注:

また、別途注文可能な4ポストラック取り付けキットに付属の取り付けブラケットを使用して、4ポストラックの4本柱にスイッチを取り付けることもできます。 ラックまたはキャビネット内の 4 つのポストへの EX4100-F スイッチの取り付けを参照してください。
注:

スイッチを持ち上げるためには1人、もう1人はスイッチをラックに固定する必要があります。
注意:

ラックに複数のユニットを取り付ける場合は、最も重いユニットをラックの最下部に取り付け、他のユニットはラックの最下部から上部に向かってユニットの重量の降順に取り付けます。

ラック内の 2 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチを輸送用カートンから取り出します( EX4100-Fスイッチの開梱を参照してください)。
    図1:前面取り付け用ブラケット付きEX4100-FシャーシEX4100-F Chassis with Front-Mounting Brackets
  2. スイッチを平らで安定した場所に置きます。
  3. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴をラックまたはキャビネット レールのネジ穴に合わせます。各取り付けブラケットの下部の穴と各ラックレールの穴を合わせ、シャーシが水平であることを確認します。 図2をご覧ください。
    図2:ラックMounting the Switch on Two Posts of a Rackの2本の支柱へのスイッチの取り付け
  4. もう 2 人目のユーザーに、適切なネジを使用してスイッチをラックに固定してもらいます。ネジを締めます。
  5. ラックの片側にあるすべてのネジがもう片側のネジと位置合わせされていることを確認し、スイッチシャーシが水平であることを確認します。

EX4100-Fスイッチをラックまたはキャビネット内の4本のポストに取り付けます

ラック内の 4 本の支柱にスイッチを取り付ける前に、次の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • プラス(+)ドライバー、2番

  • 12本のフラットヘッド4x6mmプラス取り付けネジ(4ポストラック取り付けキットに付属)

  • 側面取り付けレール 1 組(4 ポスト ラック取り付けキットに付属)

  • 背面取り付けブレード 1 ペア(4 ポスト ラック取り付けキットに付属)

  • シャーシと背面取り付けブレードをラックに固定するためのネジ(付属していません)

EX4100-Fスイッチは、19インチの4本のポストに取り付けることができます。別途注文可能な4ポストラックマウントキットを使用して、ラックまたはキャビネットを選択します。(このトピックの残りの部分では、ラックまたはキャビネットを意味するためにラックを使用します。

注:

スイッチを4ポストラックの凹型位置に取り付ける必要がある場合は、別売り可能な4ポストラック取り付けキットに付属の2インチ凹型前面取り付けブラケットを使用できます。
注:

スイッチを持ち上げるためには1人、もう1人はスイッチをラックに固定する必要があります。
注意:

ラックに複数のユニットを取り付ける場合は、最も重いユニットをラックの最下部に取り付け、他のユニットはラックの最下部から上部に向かってユニットの重量の降順に取り付けます。

ラック内の 4 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチを輸送用カートンから取り出します( EX4100-Fスイッチの開梱を参照してください)。
  2. スイッチを平らで安定した場所に置きます。
  3. 図3に示すように、スイッチシャーシのサイドパネルに沿って側面取り付けレールを揃え、12本の4x6mmプラス平頭取り付けネジを挿入して締め、サイドパネルをスイッチシャーシの両側に固定します。
    図3:側面取り付けレールをスイッチシャーシAttaching the Side Mounting Rail to the Switch Chassisに取り付ける
  4. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、側面取り付けレールの穴をラックの前面支柱のネジ穴に合わせます。シャーシが水平であることを確認しながら、両方の前面取り付けブラケットの下部の穴を各ラックレールの穴に合わせます。 図4をご覧ください。
    図4:スイッチをラックMounting the Switch to the Front Posts in a Rackの前面支柱に取り付ける
  5. 2人目の担当者に、ラックに適したネジを使用して、スイッチの前面をラックに固定してもらいます。
  6. 背面取り付けブレードを側面取り付けレールにスライドさせます。 図5をご覧ください。
    図5:背面取り付けブレードを側面取り付けレールにスライドさせる Sliding the Rear-Mounting Blades into the Side Mounting Rails
  7. ラックに適したネジを使用して、背面取り付けブレードを背面支柱に取り付けます。ネジを締めます。
    図6:ラックChassis Fully Installed in the Rackに完全に取り付けられたシャーシ
  8. ラック前面のすべてのネジがラック背面のネジの位置合わせになっていることを確認し、スイッチシャーシが水平であることを確認します。

EX4100-Fスイッチをラックまたはキャビネットの凹型に取り付けます

EX4100-Fスイッチをラックまたはキャビネットに取り付けると、スイッチはラックの前面から2インチラック内に埋め込まれます。別売り可能な4ポストラック取り付けキットに付属の2インチ凹型前面取り付けブラケットを使用して、スイッチを凹型の位置に取り付けることができます。

スイッチを凹型に取り付ける必要がある理由は次のとおりです。

  • スイッチをキャビネットに取り付けようとしていますが、スイッチが凹んでいないとキャビネットのドアが完全に閉まりません。

  • 取り付けているスイッチのアップリンクポートにトランシーバーが取り付けられており、アップリンクポートのトランシーバーがスイッチの前面から突き出ています。

EX4100-Fスイッチを19インチ内部の凹型に取り付ける前に。4 ポスト ラック:

以下の部品とツールが用意されていることを確認します。

  • No.2プラス(+)ドライバー(付属していません)

  • 取り付けブラケットをラックに固定するためのネジ 8 本(付属していません)

  • ESD接地ストラップ(付属していません)

  • ラックの前面支柱からスイッチを凹んだ位置に取り付けるための凹型取り付けブラケット—2(4 ポスト ラック取り付けキットに付属)

  • フラットヘッド 4-40 凹型取り付けブラケットをブラケット アセンブリのサイド レールに取り付けるためのプラスねじ - 6(4 ポスト ラック取り付けキットに付属)

  • フロントマウントブラケットアセンブリをシャーシに取り付けるためのフラットヘッド4x6mmプラスネジ—12(4ポストラックマウントキットに付属)

EX4100-Fスイッチを19インチのフロントポストから凹んだ位置に取り付けます。4 ポスト ラック:

  1. スイッチを輸送用カートンから取り出します( EX4100-Fスイッチの開梱を参照してください)。
  2. スイッチを平らで安定した場所に置きます。
  3. 手首用ESDストラップの一端を手首に直接巻き付け、ストラップのもう一方の端を現場のESDポイントに接続します。
  4. 4 ポスト ラック取り付けキットに付属のフラット ヘッド 4-40 プラスねじを使用して、4 ポスト ラック取り付けキットに付属の凹型取り付けブラケットをサイド レールに取り付けます。
    図7:埋め込み式取り付けブラケットをサイドレールAttach the Recessed-Mounting Bracket to the Side Railに取り付けます
  5. 凹型取り付けブラケットアセンブリをスイッチのサイドパネルに沿って合わせます。
  6. フラットヘッド4x6mmプラスネジを挿入して、凹型取り付けブラケットアセンブリを4ポストラック取り付けキットに付属のシャーシの位置合わせした穴に取り付け、ネジを締めます。
    図8:埋め込み式ブラケットアセンブリをスイッチAttach the Recessed-Mounting Bracket Assembly to the Switchに取り付ける
  7. スイッチのどちらの端をラックの前面に配置するかを決定します。ファンモジュールのAIR INラベルがコールドアイルの隣に、ファンモジュールのAIR OUTラベルがホットアイルの隣になるようにスイッチを配置します。
  8. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴をラックの前面支柱のネジ穴に合わせます。シャーシが水平であることを確認しながら、両方の取り付けブラケットの下部の穴を各ラックレールの穴に合わせます。
  9. 2 人目の担当者に、ラックに適した 4 本のネジを使用して、取り付けブラケットをラックに固定してもらいます。ネジを締めます。
    図9:スイッチをラックSecure the Switch to the Front Posts of a Rackの前面支柱に固定する
  10. 背面取り付けブラケットブレードを、スイッチシャーシに取り付けられている凹型ブラケットアセンブリのサイドレールにスライドさせます。
  11. シャーシが水平であることを確認します。背面取り付けブラケットの穴を、ラックの背面支柱にあるネジ穴に合わせます。両方の取り付けブラケットの下部の穴を各ラックレールの穴に合わせます。両方の背面取り付けブラケットの下部の穴を、前面取り付けブラケットの下部の穴に合わせます。
  12. ラックに適した 4 本のネジを使用して、背面取り付けブラケットをラックの背面支柱に固定します。
    図10:背面取り付け用ブラケットを使用して、スイッチをラックの背面支柱に固定しますSecure the Switch to the Rear Post of the Rack by Using the Rear-Mounting Brackets
  13. 取り付けられたスイッチを見回して、スイッチが正しく取り付けられていることを確認します。

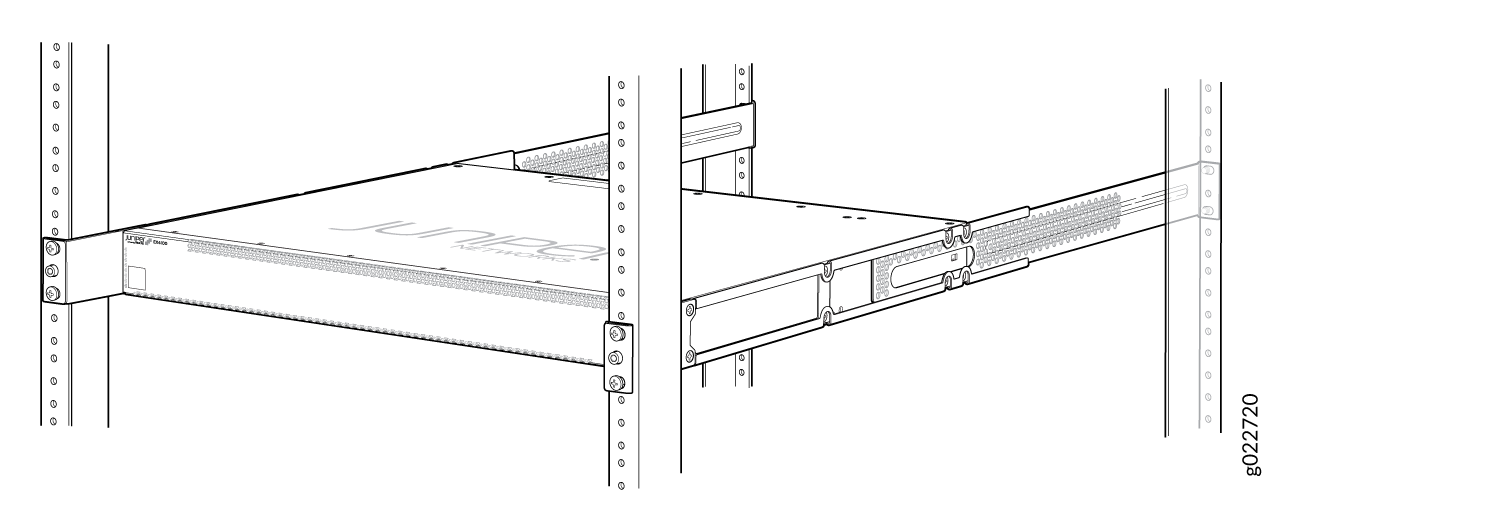

    図11:ラックChassis Fully Installed in Rackに完全に取り付けられたシャーシ
  14. 必要に応じて、SFPポートをダストカバーで覆います。

EX4100-Fスイッチを壁に取り付ける

スイッチを壁に取り付ける前に:

以下の部品とツールが用意されていることを確認します。

  • 壁取り付け用ブラケット x 2(壁取り付けキットに同梱)

  • 壁取り付け用ブラケットネジ 8 本(壁取り付けキットに同梱)

  • 取り付けネジ(8-32 x 1.25インチまたはM4 x 30 mm)4本(付属していません)

  • 壁スタッドにネジを直接ねじ込まない場合、最大 34 kg(75 ポンド)を支える定格の中空壁アンカー x 4(付属していません)

  • プラス(+)ドライバー、2番

EX4100-F(EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48T)スイッチは、別途注文可能な壁取り付けキット(EX-WMK)を使用することで、壁に取り付けることができます。

1つまたは2つのスイッチを壁に取り付けるには、次の手順に従います。

  1. スイッチを輸送用カートンから取り出します( EX4100-Fスイッチの開梱を参照してください)。
  2. 図12に示すように、両側に4本の壁取り付け用ブラケットネジを使用して、壁取り付け用ブラケットをシャーシの側面に取り付けます。
    図12:スイッチシャーシAttaching Wall-Mounting Brackets to a Switch Chassisへの壁取り付け用ブラケットの取り付け
  3. 壁取り付け用ブラケット用の取り付けネジを 6 本、図 13 に示す場所に取り付けます
  4. 次の手順に従って、取り付けネジをドリルで開けて取り付けます。
    注:

    ネジを半分だけ締め、約1/4インチを残します。(6 mm)ネジの頭と壁の間の距離。
    1. 穴(A)を開け、取り付けネジを取り付けます。
    2. 5.98インチの距離で穴(B)をドリルで開けます。(15.2 cm)ネジAから右側の水平線上に置き、取り付けネジを取り付けます。
    3. 18.67インチの距離で穴(C)をドリルで開けます。(47.43 cm)ネジAから垂直線上に下がり、取り付けネジを取り付けます。
    4. 18.67インチの距離で穴(D)をドリルで開けます。(47.43 cm)ネジBから垂直線上に下に置き、取り付けネジを取り付けます。
      図13:取り付けネジを取り付けるための測定値 Measurements for Installing Mounting Screws
  5. スイッチのフロントパネルが右側を向くように、スイッチを壁に当て、取り付け用ブラケットの頭の穴が取り付け用ネジの頭と揃うようにします。
  6. 図14に示すように、スイッチが所定の位置にしっかりと固定されるまで、スイッチシャーシを左または右に少しスライドさせて、取り付け用ネジが取り付けブラケットの穴の溝に押し込まれるようにします。
  7. すべての取り付けネジを締めます。
図14:壁掛けMounting the Switch on a Wallへのスイッチの取り付け

EX4100-F-12PおよびEX4100-F-12Tスイッチの取り付け

EX4100-12Pおよび/またはEX4100-12Tスイッチは、机の上、壁の上、机の下または水平面、鉄質の表面/金属壁、ラックの2本の支柱、4支柱ラックの2本の支柱、DINレールに取り付けることができます。

デフォルトの取り付けオプションは机の上です。残りの取り付けオプションについては、取り付けキットを別途注文できます。また、すべての取り付けオプションについて、オプションで以下を使用できます。これらは個別に注文可能な部品です。

注:

机下取り付けキットと壁掛けキットが一般的です。

すべての取り付けオプションについて、次のガイドラインに従ってください。

EX4100-F-12PおよびEX4100-F-12Tスイッチを机に取り付ける

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチとその電源アダプターは、机またはその他の平らな面に取り付けることができます。表面は平らまたは水平である必要があり、傾斜した表面または領域であってはなりません。

注:

冷却のために、スイッチの周囲に6インチの十分なスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

机やその他の平らな面にスイッチを取り付けるには:

  1. スイッチとそのアダプターを机または水平な面に置きます。次の画像は、机の上に取り付けられたEX4100-F-12Pスイッチを示しています。同じ手順がEX4100-F-12Tスイッチにも適用されます。
    図15:デスクEX4100-F-12P Switch Mounted on a Deskに取り付けられたEX4100-F-12Pスイッチ
  2. スイッチが机または水平面にしっかりと置かれていることを確認します。

EX4100-F-12PおよびEX4100-F-12Tスイッチを机下またはその他の水平面の下に取り付ける

以下の部品とツールが用意されていることを確認します。

  • 机の下の取り付けブラケット

  • 電源アダプタートレイ

  • 取り付けブラケットをシャーシに取り付けるための6本のM4ネジ。

  • プラス(+)ドライバー、No.2(取り付けキットには含まれていません)

  • スイッチと電源アダプタートレイを取り付けるための7本のM4 x L15mmネジ。

    • スイッチ取り付け用ネジ - 4個

    • 電源アダプタートレイを取り付けるためのネジ-3個

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチを、電源アダプターとともに机やその他の水平面の下に取り付けることができます。これを行うには、取り付けブラケットをシャーシに取り付け、机の下の表面に固定します。電源アダプターの場合は、ネジを使用して電源アダプタートレイを机の下の表面に固定します。

注:

熱冷却のために、スイッチの周囲に6インチのすきまを空けます。
注:

机または水平面は、ネジをしっかりと保持するのに適している必要があります。
注:

スイッチ上部の通気口をふさがないでください。通気口をふさがると、スイッチ シャーシが過熱する可能性があります。

ネジを使用してスイッチを机の下またはその他の水平面に取り付けるには、次の手順に従います。

  1. 6本のM4ネジ(両側3本)を使用して、取り付けブラケットをシャーシに組み立てます。
    図16:6本のM4ネジ(両側に3本ずつ)を使用して、取り付けブラケットをシャーシに組み立てる。Technical drawing of a network switch with mounting brackets attached using screws. Front panel shows Ethernet ports, labels, and QR code.
  2. 4本(7本中)のM4xL15mmネジを使用して、スイッチを机の下に固定します。
    図17:デスクTechnical drawing of a Juniper Networks device with dimensions in inches and centimeters, showing top and side views.の下にスイッチと電源アダプタートレイを取り付けるための取り付けネジを取り付けるための測定値
    図18:4本のM4xL15mmネジを使用して机の下に固定されたスイッチExploded view of Juniper Networks EX4100-F-12T switch mounted under a desk using brackets and screws, showing ports and indicators.

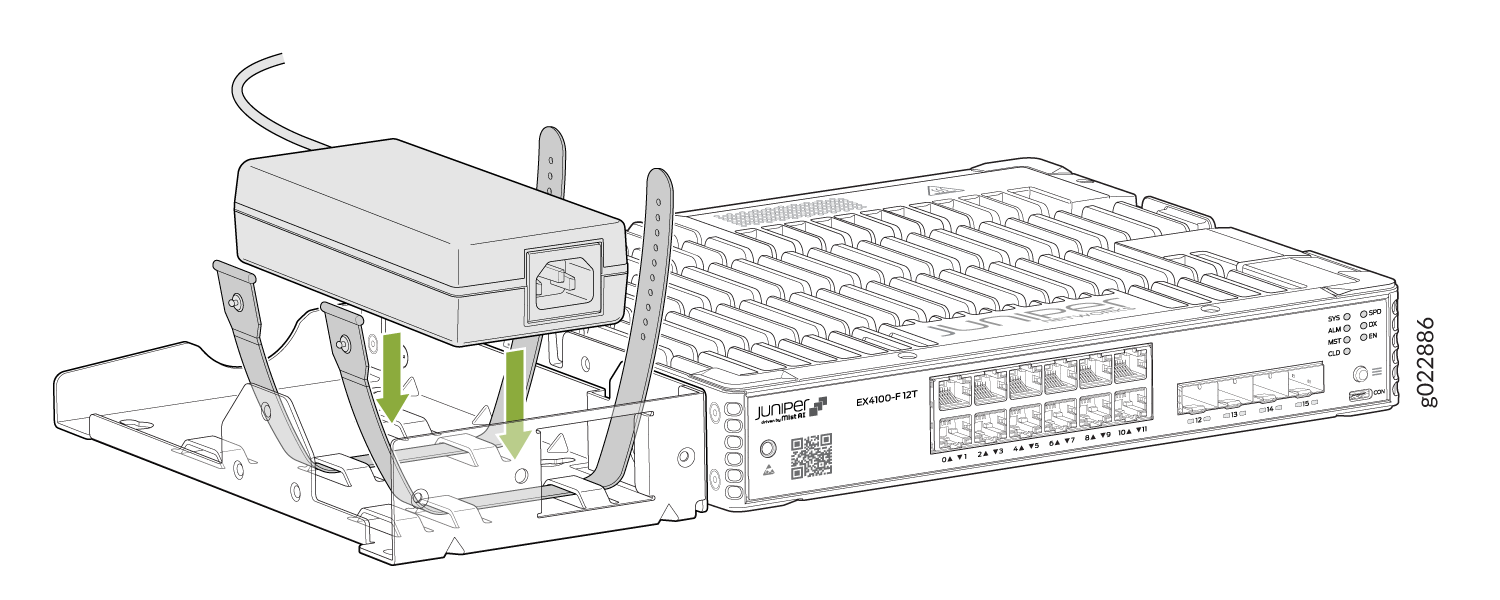

  3. 電源アダプターを電源アダプタートレイに取り付けます。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。
  4. 3本のM4xL15mmネジを使用して、電源アダプターを机の下に固定します。
    図19:3本のM4xL15mmネジを使用して机の下に固定された電源アダプタートレイInstalling Juniper Networks EX4100-F-12T switch with bracket and screws on a rack or surface.

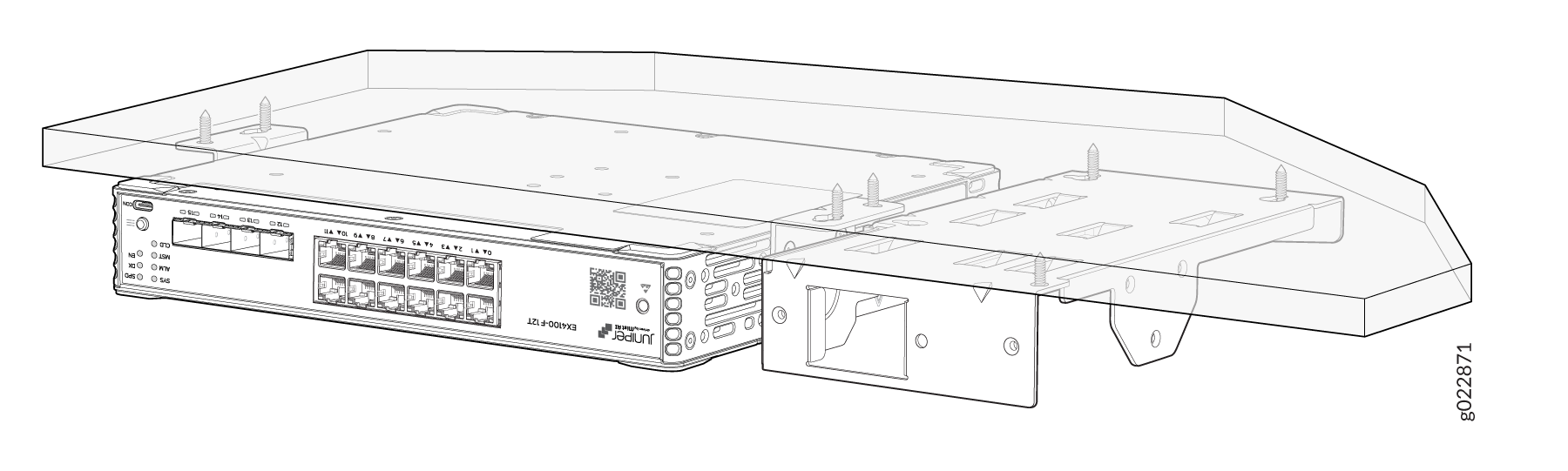

    図20:デスクJuniper Networks EX4100-F-12T switch mounted with hardware and screws; features Ethernet ports, status indicators, and QR code.の下に取り付けられたスイッチと電源アダプタートレイ

EX4100-F-12PおよびEX4100-F-12Tスイッチをラックの2つの支柱に取り付ける

以下の部品とツールが用意されていることを確認します。

  • 2 つの 2 ポストラック取り付け耳

  • 左右に取り付け耳を組み立てるための8本のM4ネジ。

  • 電源アダプタートレイをスイッチシャーシに取り付けるための3本のM4ネジ。

  • プラス(+)ドライバー、No.2(2ポストラック取り付けキットには含まれていません)。

  • スイッチをラックに取り付けるためのネジ(付属していません)。

  • 電源アダプタートレイ(2ポストラック取り付けキットに付属していますが、2ポストラック取り付けイヤーキットには付属していません。

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、2ポストラックの2ポストまたは4ポスト19インチの2ポストに取り付けることができます。別途注文可能な2ポストラック取り付けキットに付属の取り付け耳とネジを使用してラックに取り付けます。このトピックの残りの部分では、ラックまたはキャビネットを意味するためにラックを使用します。

2ポストラック取り付けキットには3種類あります。

  • RMK(ラック取り付けキット)- 電源アダプタートレイ付き

  • RME(ラックマウントイヤー) - ラックマウントイヤーまたは前面マウントブラケットのみを備えたもので、電源アダプタートレイはありません。

  • PAT(電源アダプタートレイ) - 電源アダプタートレイは別途注文し、RMEキットと一緒に取り付けることができます。

注:

スイッチ上部に 3RU のスペース、スイッチの周囲に 6 インチのスペースを確保します。

2 ポスト ラックの 2 本のポスト、または 4 ポスト ラックの 2 本のポストにスイッチを取り付けるには、次のようにします。

  1. 電源アダプタートレイをスイッチシャーシに取り付けます。スイッチ シャーシへの電源アダプター トレイの取り付けを参照してください。この手順は、2 ポスト ラック取り付けイヤー キットを使用してスイッチを取り付ける場合には適用されません。

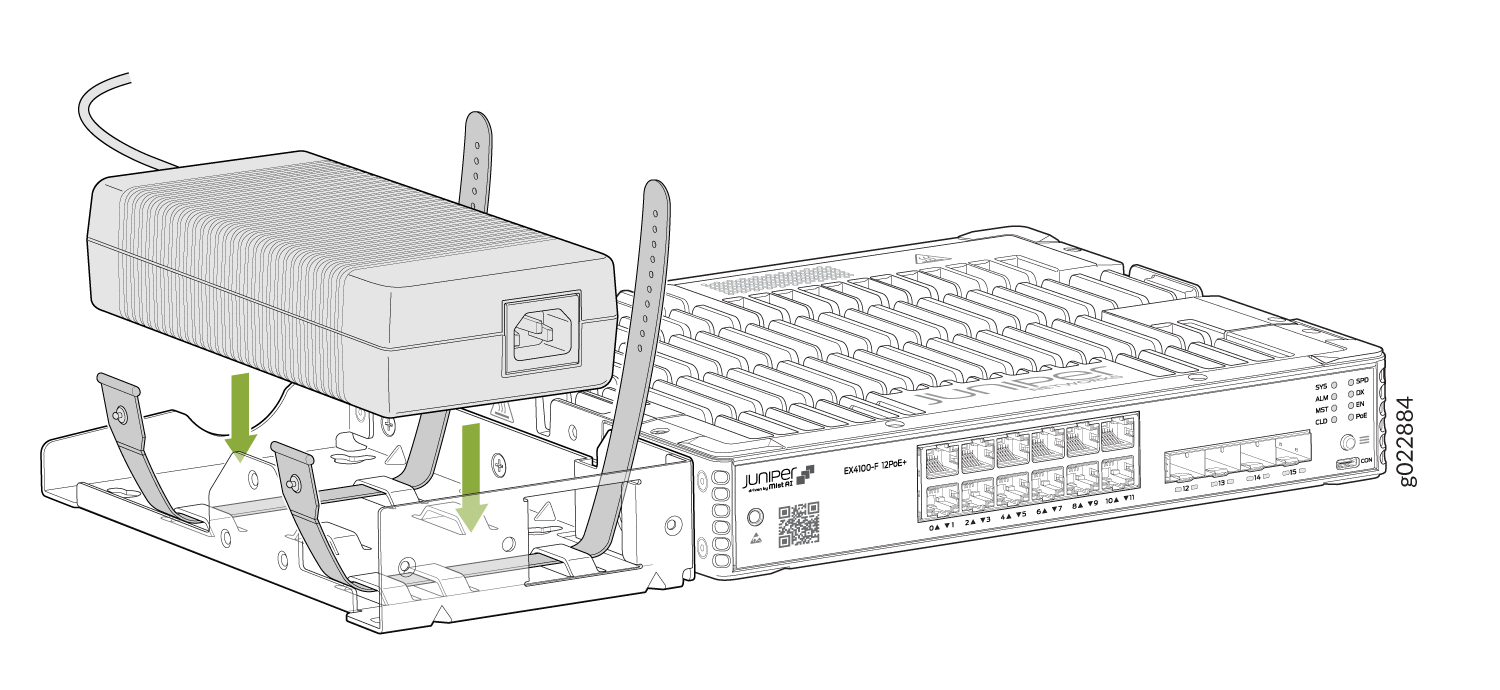

  2. 電源アダプターを電源アダプタートレイに取り付けます。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。この手順は、2 ポスト ラック取り付けイヤー キットを使用してスイッチを取り付ける場合には適用されません。
  3. 次の図に示すように、シャーシの両側にある 4 本の M4 ネジを使用して 2 ポスト取り付け耳を固定します。
    図21:2ポスト取り付け耳をJuniper Networks EX4100-F-12P switch with mounting brackets being attached for rack installation using screws.固定します

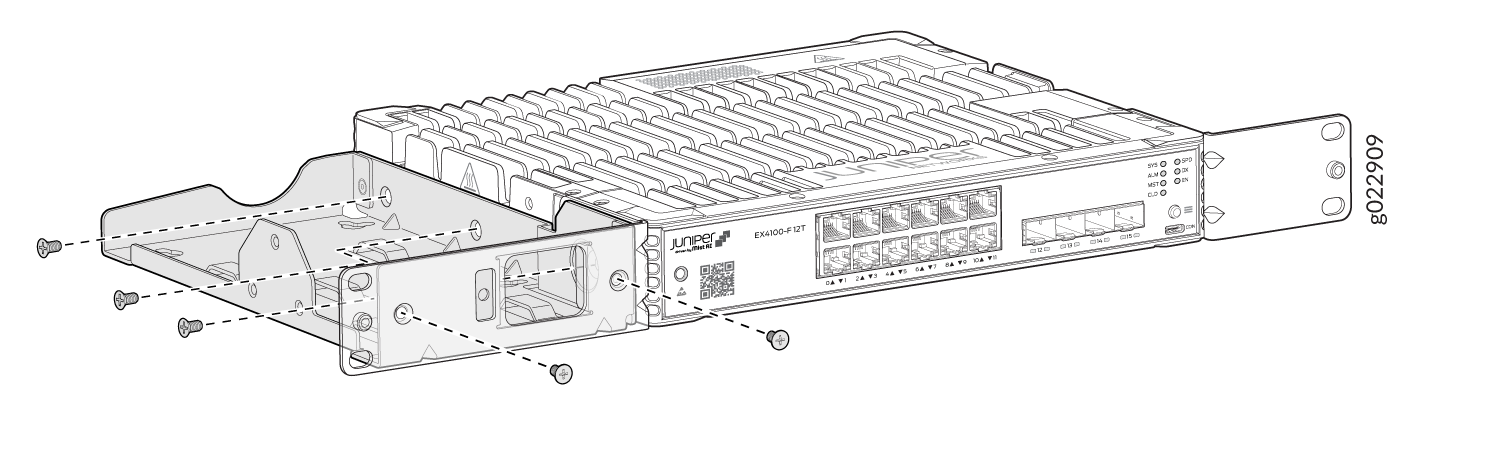

    以下は、スイッチ シャーシに取り付けられた電源アダプター トレイの図です。ラックマウントイヤーをスイッチシャーシに取り付け、次に電源アダプタートレイを取り付けます。

    図22:電源アダプタートレイ(PAT)の取り付けInstallation diagram for a Juniper Networks EX4100-F-12T switch rack mount kit showing bracket placement and screw attachment.

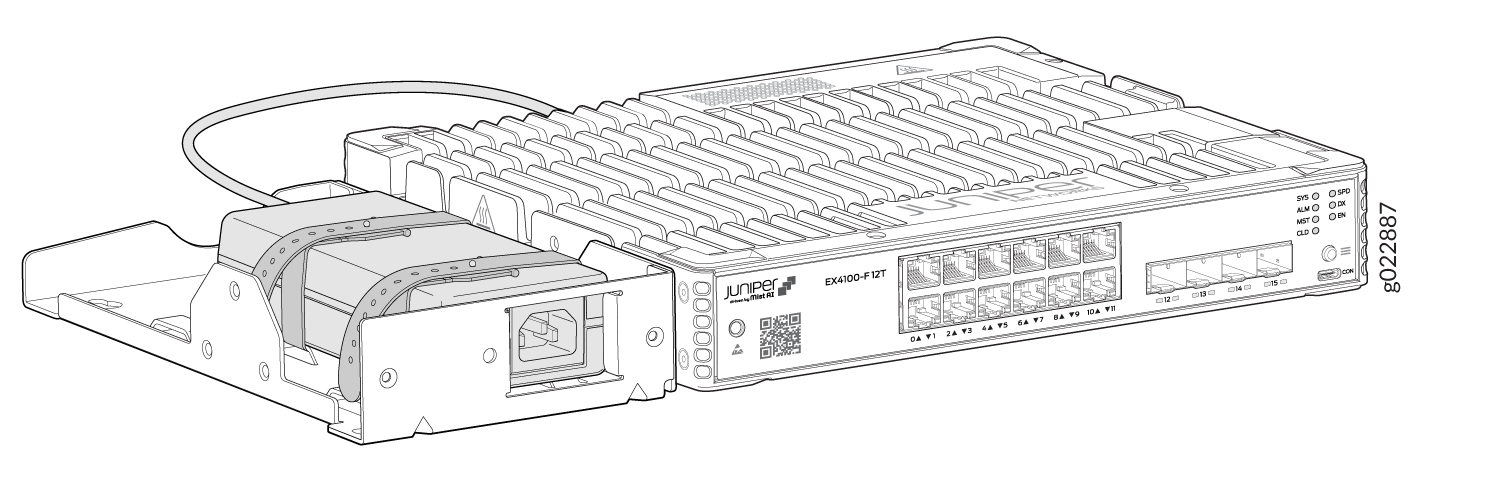

    以下は、RMK を使用する場合にスイッチ シャーシに取り付けられた電源アダプター トレイの図です。

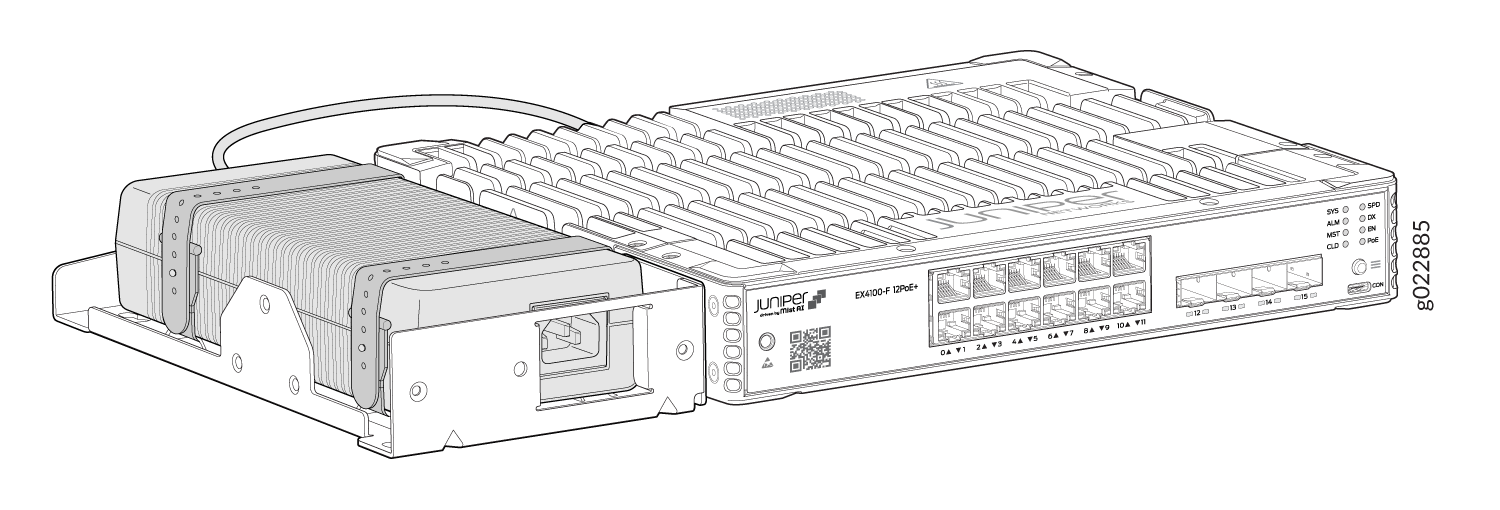

    図23:スイッチシャーシJuniper Networks EX4100-F-12P PoE plus switch front panel with ports, indicators, and rack mounting brackets.に取り付けられた電源アダプタートレイ
  4. 1 人でデバイスの側面をつかんで持ち上げ、ラックに配置します。
  5. 図に示すように、各取り付けブラケットの下部の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。
    図24:電源アダプター付きのスイッチを2ポストラックDiagram of Juniper EX4100-F-12Poe+ network switch installation in a rack with ports visible and secured with screws.に取り付ける
  6. 次の図は、RMK または PAT キットを RME キットと一緒に使用する場合に、電源アダプター トレイが取り付けられた状態で、2 ポスト ラックの 2 本の支柱または 4 ポスト ラックの 2 本の支柱に取り付けられたスイッチを示しています。
    図25:電源アダプタートレイなしのスイッチを2ポストラックJuniper Networks EX4100-F switch being mounted into a rack with brackets and screws; green arrow indicates installation alignment.に取り付ける
  7. 2人目の人に、位置合わせされた2つの穴のそれぞれに取り付けネジを取り付けてもらいます。取り付けネジを締めます。
  8. 各取り付け耳に2本目のネジを取り付けます。
  9. ラックの片側の取り付けねじが反対側の取り付けねじの位置合わせされ、デバイスが水平であることを確認します。

EX4100-F-12PおよびEX4100-F-12Tスイッチを壁に取り付ける

スイッチを壁に取り付ける前に、壁取り付けキットに以下の部品が入っていることを確認してください。

注:

冷却のために、スイッチの周囲に6インチの十分なスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。
注:

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、高さ2m以下の壁に取り付けることができます。

  • 壁取り付け用ブラケット 2 個

  • 壁取り付けブラケットを取り付けるためのネジ – 6本のM4ネジ(片側3本)

  • 電源アダプタートレイ;電源アダプタートレイをスイッチに取り付けるための3本のM4ネジ

  • プラス(+)ドライバー、No.2(壁取り付けキットには含まれていません)

  • プラスチック製ウォールアンカー 4 個

  • スイッチと電源アダプタートレイを壁に取り付けるための4本のM4xL20mmネジ

デバイスを壁に設置するには:

  1. 電源アダプタートレイをスイッチシャーシに取り付けます。スイッチ シャーシへの電源アダプター トレイの取り付けを参照してください。
  2. 電源アダプターと電源アダプタートレイを取り付けます。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。
  3. 6本のM4ネジを使用して壁取り付け用ブラケットを取り付けます。
    図26:壁取り付けブラケットの取り付けExploded view of a Juniper Networks EX4100-F-12T Ethernet switch with mounting brackets and screws for rack or wall installation.
  4. 次の図に示すように、壁に4か所に6mmの穴を開けます。これらは、電源アダプタートレイ付きのスイッチを壁に取り付けるための取り付けネジを取り付けるための壁面の寸法です。
    図27:取り付けネジを取り付けるための壁面測定値 Technical drawing of a Juniper Networks device with dimensions in inches and centimeters, highlighting mounting points and ventilation areas.
  5. 4 つのプラスチック製の壁アンカーを穴に挿入します。
    図28:プラスチック製のアンカーを壁Assembly instructions for a Juniper Networks device with heat sink design, showing screws and brackets for mounting.に取り付ける
  6. 1 人でデバイスの側面をつかんで持ち上げ、壁に置きます。
  7. 2 人目の担当者に、スイッチと電源アダプター トレイの両側にあるブラケット穴に 2 組の M4xL20mm 取り付けネジを取り付けてもらい、壁に固定します。
  8. 片側の取り付けねじが反対側の取り付けねじの位置合わせされ、デバイスが同じ高さにあることを確認します。
    図29:正しい向きで壁に取り付けられたスイッチと電源アダプターJuniper Networks device line drawing with heat dissipation fins, mounting brackets, and connectors.

マグネットパッドを使用して、EX4100-F-12PおよびEX4100-F-12Tスイッチを鉄の壁に取り付ける

以下の部品とツールが用意されていることを確認します。

  • マグネットトレイ

  • M3ネジ 6本

  • 2つのマグネットパッド

注:

  • EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、マグネットパッドを使用して鉄の壁に2m以下の高さで取り付けることができます。

  • 鉄の壁は滑らかで、油、グリース、汚れなどの汚染物質がないと、ユニットが落下する可能性があります。

  • スイッチが取り付けられている鉄の壁は、振動や衝撃が発生する可能性のある領域に近づいてはなりません。また、発熱箇所の近くに取付すると取付不良の原因となります。

  • 冷却のために、スイッチの周囲に6インチの十分なスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

  • スイッチを取り付ける鉄の壁は平らで、表面には起伏があってはなりません。鉄の壁は十分にサポートされ、スイッチを支えるのに十分な強度が必要です。

鉄材でできた表面にスイッチを取り付けるには:

  1. 電源アダプターを電源アダプタートレイに取り付けます。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。
  2. シャーシを上下逆さまにします。
  3. プラス(+)ドライバー(番号2)を使用して、6本のM3ネジを使用して、スイッチの底面にあるマグネットトレイを組み立てます。次の図は、ネジを使用してスイッチの底面に組み立てられているマグネットトレイとマグネットトレイを示しています。
    図30:スイッチDiagram showing assembly of an electronic module with screws and dashed lines indicating screw placement for servicing.の底面に組み立てられたマグネットトレイ
  4. 適切なマグネットパッドを使用して、スイッチと電源アダプターを鉄の表面に取り付けます。

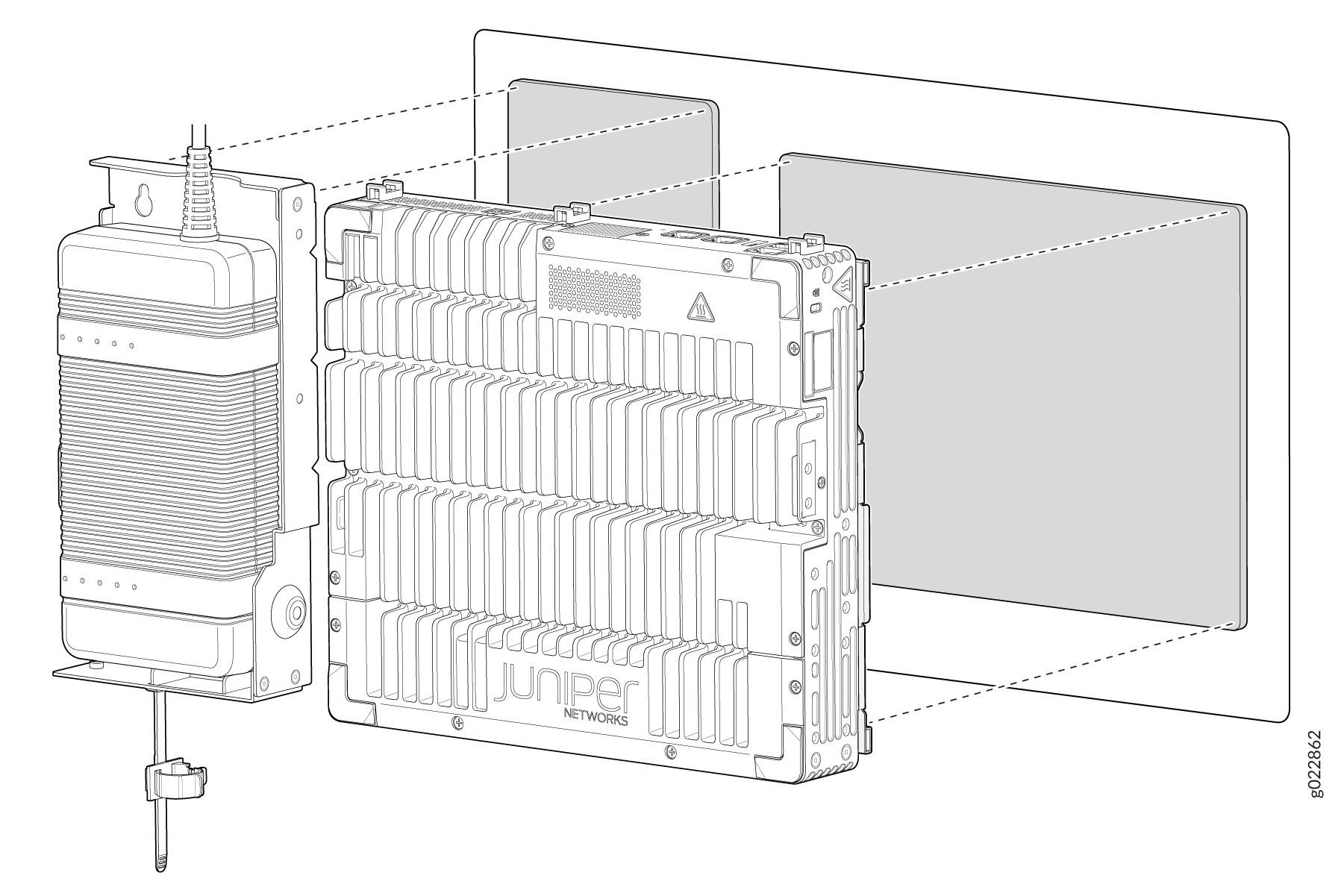

    図31:スイッチと電源アダプターを鉄表面Exploded view of a Juniper Networks outdoor networking device showing components like a mounting bracket, main unit with heat fins, and protective panel.に取り付けます

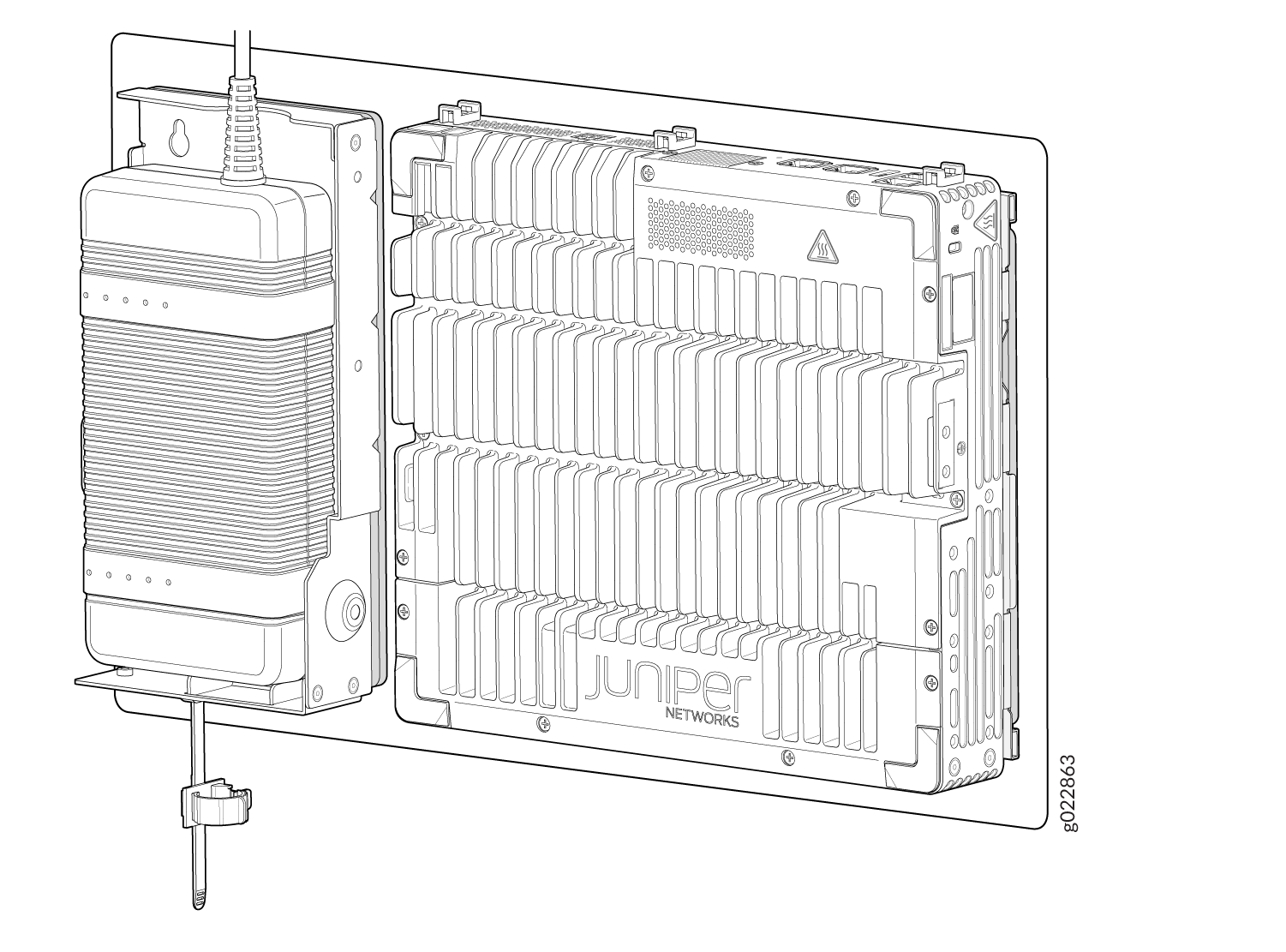

    図32:鉄表面に取り付けられたスイッチと電源アダプターTechnical illustration of Juniper Networks modular hardware unit with heat sinks and attached component.

EX4100-12PおよびEX4100-12TスイッチをDINレールに取り付ける

以下の部品とツールが用意されていることを確認します。

  • DIN取り付けブラケット

  • M4なべネジ4本

注:

  • この製品は、標準の35mm DINレールに取り付けることができます

  • 冷却のために、スイッチの周囲に6インチの十分なスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。
  1. 電源アダプタートレイをスイッチシャーシに取り付けます。スイッチ シャーシへの電源アダプター トレイの取り付けを参照してください。
  2. 電源アダプターと電源アダプタートレイを取り付けます。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。
  3. プラス(+)ドライバー番号2を使用して、スイッチシャーシの底面に4本のM4なべネジを使用してDIN取り付けブラケットを組み立てます。
    図33:DIN取り付けブラケットTechnical drawing of a rectangular device with mounting brackets, screws, spring-loaded mechanism, cable, and cooling vents. Part number 8022873.の組み立て
  4. スイッチをDINレールの前に置きます。
  5. DIN取り付けブラケットを標準の35mm DINレールにクリップで留めます。
    図34:DIN取り付けブラケットをDINレールDIN rail-mounted module installation showing green arrows for securing or releasing via spring-loaded mechanism.にクリップする
    図35:DINレールTechnical illustration of a Juniper Networks device on a metal rail showing rear mounting hardware and front logo with cooling fins.に取り付けられたスイッチと電源アダプターの背面図と正面図

EX4100-F-12PおよびEX4100-F-12TスイッチをDINレールから取り外す

スイッチをDINレールから取り外すには、次の手順に従います。

  1. スイッチから電源が抜かれ、すべてのケーブルとコネクターがスイッチから取り外されていることを確認します。
  2. レバーをゆっくりと引き下げて、DIN 取り付けブラケットを外します。スイッチが外された状態で、スイッチの下部をDINレールから引き離し、フックをDINレールから持ち上げます。

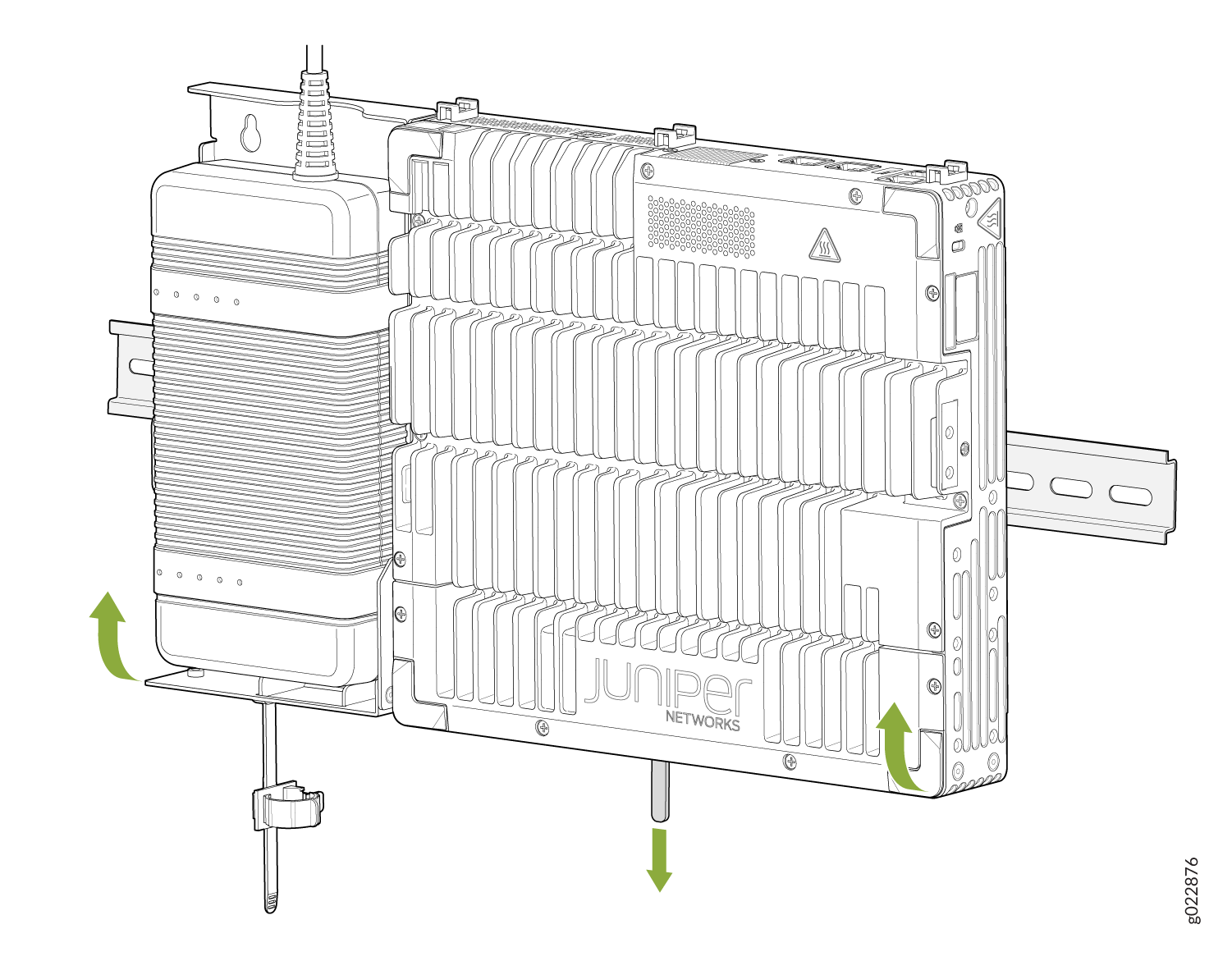

    図36:ベルクロを下に引いてDIN取り付けブラケットを外すJuniper Networks device mounted on rail with heat sink design and green arrows indicating installation steps.
    図37:ベルクロを下に引いてDIN取り付けブラケットを外すElectronic module with a spring-loaded mechanism, arrow indicating downward motion for installation or removal, mounted on a bracket with slots.
  3. スイッチをDINレールマウントから取り外します。

電源アダプターを電源アダプタートレイに取り付ける

電源アダプターを電源アダプタートレイに取り付けることは、EX4100-F-12PおよびEX4100-F-12Tスイッチの机の下、壁、磁石、DINレールマウント用の2ポストラックの事前ステップです。

電源アダプターを電源アダプタートレイに取り付けるには:

  1. ケーブルベルトを電源アダプタートレイに取り付けます。
    図38:電源アダプタートレイへのケーブルベルト取り付け - EX4100-F-12PDiagram showing installation of computer hardware components. Green arrows indicate direction to insert or remove expansion cards at labeled slots.

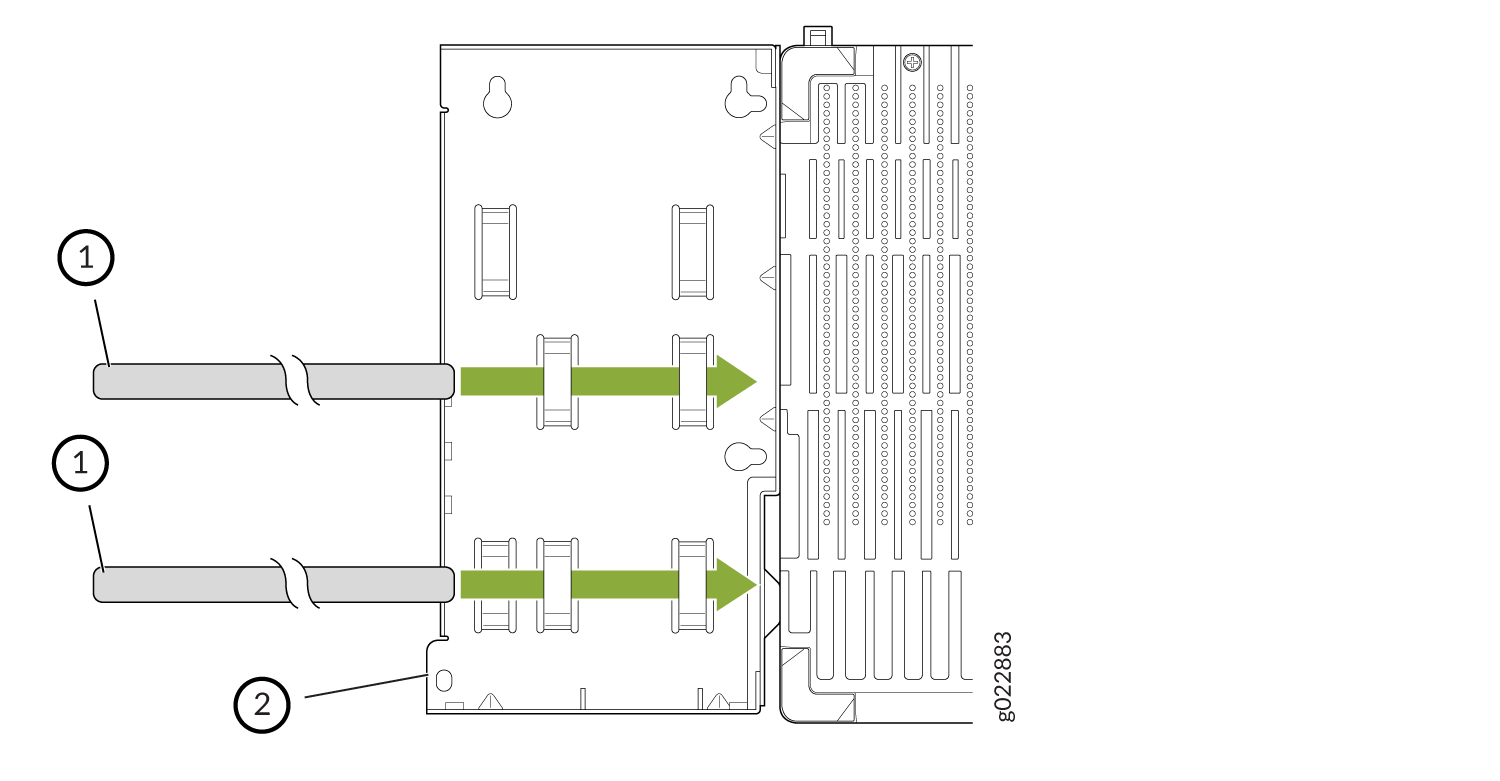

    図39:電源アダプタートレイへのケーブルベルト取り付け - EX4100-F-12T Diagram showing cable installation on a computer component with green arrows indicating cable insertion direction into numbered ports.
  2. 電源アダプターを電源アダプタートレイに置きます。
    図40:電源アダプターを電源アダプタートレイに配置する - EX4100-F-12P Diagram of Juniper EX4100-F-12P0E network switch with power adapter installation using brackets and zip ties; Ethernet ports and status lights visible.
    図41:電源アダプターを電源アダプタートレイに配置する - EX4100-F-12T Juniper Networks EX4100-F-12T switch with power adapter being inserted into mounting bracket using green arrows for guidance.
  3. ケーブルベルトを2か所で使用して、電源アダプターを電源アダプタートレイにロックします。
    図42:ケーブルベルトを使用した電源アダプターのロック - EX4100-F-12P Juniper Networks EX4100-F-12P Ethernet switch with multiple ports for LAN connections, designed for enterprise environments.
    図43:ケーブルベルトを使用した電源アダプターのロック - EX4100-F-12T Juniper Networks EX4100-F-12T switch with Ethernet ports and fan module for enterprise network connectivity.

電源アダプター トレイをスイッチ シャーシに取り付ける

電源アダプタートレイをスイッチシャーシに取り付けることは、EX4100-F-12PおよびEX4100-F-12Tスイッチの2ポストラック取り付けとDINレール取り付けの前のステップです。ただし、2 ポスト ラック取り付けの場合は、前面取り付けブラケットを固定した後にのみ、電源アダプター トレイをスイッチ シャーシに固定してください。

  1. 電源アダプターを電源アダプタートレイに固定します。 電源アダプターを電源アダプタートレイに取り付けるを参照してください。
  2. 電源アダプタートレイを 3 本の M4 ネジを使用して、スイッチ シャーシの左側に固定します。
    図44:電源アダプタートレイをスイッチシャーシJuniper Networks EX4100-C-12T network switch being mounted in an enclosure with labels and ports visible.に取り付ける

ケーブル接続を保護するためのケーブルガードの取り付け

オプションでケーブルガードをシャーシに取り付けて、ケーブル接続を保護することができます。

3本のM3ネジとプラス(+)ドライバー番号1を使用して、ケーブルガードをシャーシの底面に取り付けます。つまみネジを使用して、ケーブルガードのドアを開閉します。
図45:スイッチJuniper Networks EX4100-F switch with mounting bracket being attached using screws for enterprise networking.へのケーブルガードの取り付け
図46:ケーブルガードドア閉位置Juniper Networks switch or router module with multiple ports and status indicators for SYS, ALM, and SPD in Mist AI product line.
図47:ケーブルガードドアの開位置Juniper Networks EX4100-F-12T network switch with multiple ports and system status LEDs on front panel.

スイッチのセキュリティ スロットへの標準ケーブル ロックの取り付け

オプションで、セキュリティ スロットを使用してスイッチを固定できます。

  1. ケーブルを机またはラックに固定し、キーを使用してロックをロック解除位置に設定します。
  2. スイッチのセキュリティ スロットにロックを挿入します。
    図48:スイッチSecurity cable lock being inserted into a network switch or server to prevent theft.のセキュリティスロットにロックを挿入する
  3. キーを使用してロックをロック位置に設定します。
    図49:キーGreen arrow shows how to secure cable to a network device, likely a switch or router, indicating connection direction.を使用してロックをロック位置に設定する
