EX4100-Fサイトのガイドラインと要件

EX4100-Fスイッチの環境要件と仕様

スイッチは、ラックまたはキャビネットに設置する必要があります。乾燥した清潔で換気の良い、温度管理された環境に保管する必要があります。

以下の環境ガイドラインに従ってください。

  • サイトができるだけほこりがないことを確認してください。ほこりが吸気口やフィルターを詰まらせ、スイッチ冷却システムの効率を低下させる可能性があります。

  • 通常のスイッチ動作のために周囲の気流を維持します。気流が遮断または制限されている場合、または吸気が温かすぎると、スイッチが過熱する可能性があります。スイッチが過熱した場合、スイッチ温度モニターがデバイスをシャットダウンしてハードウェアコンポーネントを保護することがあります。

EX4100-Fスイッチの通常のスイッチ動作に必要な環境条件は次のとおりです。

  • スイッチ:すべてのEX4100-Fスイッチモデル

  • 高度:最大5,000フィート(1、524メートル)まで性能低下なし

  • 相対湿度:10%〜85%の相対湿度範囲で通常の動作を保証し、結露なし

  • 温度:

    • 0°C〜45°C(32°F〜113°F)の温度範囲で通常の動作を保証

    • 輸送用コンテナ内の非動作時の保管温度:-40°C〜70°C(–40°C〜158°F)

  • 耐震性: ゾーン 4 地震安全性のテスト済み。

注:

10G-Base-T プラガブルを使用すると、最高温度は標高 5,000 フィートまで 40C まで低下します。
注:

EX4100-Fスイッチは、専用の機器室や機器クローゼットなどの立ち入りされたエリアにのみ設置してください。スイッチは、National Electrical Code の条項、ANSI/NFPA 70 に従って設置します。
注:

EX4100-F-12Pの場合、最高動作温度は40°C、机の下での取り付けでは5000フィートに制限されます。デスクマウントおよび2ポストラックマウント構成では、最大動作温度は44°C、5000フィートに制限されます。

EX4100-F-12PおよびEX4100-F-12Tのラック取り付けには、ユニットの上に3RUのクリアランスが必要です。

動作周囲温度が40°Cを超えるEX4100-F-12PおよびEX4100-F-12Tには、産業グレードのSFP+光インターフェイス(10GE)が必要です。

一般的なサイトガイドライン

デバイスの効率的な運用には、適切なサイト計画が必要です。デバイスが正常に動作するためには、機器、ラックまたはキャビネット、ワイヤリングクローゼットのメンテナンスと適切なレイアウトを確保する必要があります。

デバイスに許容可能な動作環境を計画および作成し、環境原因による機器の障害を防止するには:

  • シャーシの周囲にほこりや金属フレークなどの導電性物質が付着しないようにしてください。

  • 所定のエアフローガイドラインに従って、冷却システムが適切に機能することを確認します。他の機器からの排気がデバイスの吸気口に吹き込まれないように注意してください。

  • 機器の損傷を防ぐために、規定の静電放電(ESD)防止手順に従ってください。静電気放電により、時間の経過とともにコンポーネントが完全または断続的に故障する可能性があります。

  • 許可された担当者のみがデバイスにアクセスできるように、デバイスを安全な場所に設置してください。

取り付け場所の電気配線に関するガイドライン

表1 に、設置場所での電気配線を計画する際に考慮すべき要素を示しています。

警告:

適切に接地およびシールドされた環境を提供し、電気サージ抑制デバイスを使用する必要があります。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
表1:取り付け場所の電気配線に関するガイドライン

サイトの配線係数

ガイドライン

シグナリングの制限事項

取り付け場所で次の問題のいずれかが発生した場合は、電気サージの抑制とシールドの専門家に相談してください。

  • 不適切に取り付けられたワイヤーが原因の無線周波妨害(RFI)。

  • ワイヤーが推奨距離を超えたり、建物の間を通ったりするときに発生する落雷による損傷。

  • 雷による電磁パルス(EMP)の結果として、シールドされていない導体や電子機器の損傷。

無線周波妨害

サイト配線からのRFIを削減または排除するには、次の手順を実行します。

  • 接地線が適切に配置されたツイストペアケーブルを使用します。

  • 推奨距離を超える必要がある場合は、該当する場合は、データ信号ごとに接地線を1本備えた高品質のツイストペアケーブルを使用します。

電磁適合性

取り付け場所がEMC(電磁適合性)の問題の影響を受けやすい場合、特に雷や無線送信機の影響を受けやすい場合は、専門家に助言を求めてください。

強力なEMI(電磁妨害)の発生源は、次の原因となる可能性があります。

  • デバイス内の信号ドライバーとレシーバーの破壊。

  • 回線を介して機器に対して発生した電力サージの結果としての電気的障害。

ラック要件

デバイスは、2 ポスト ラックまたは 4 ポスト ラックに取り付けることができます。

ラック要件

ガイドライン

ラックタイプ

Uは、電子部品工業協会(ECIA)(http://www.ecianow.org)によって定義された標準ラックユニットです。

デバイスは、1U(1.75インチまたは4.45cm)刻みで間隔をあけてブラケット穴または穴パターンを備えたラックに取り付けることができ、重量を支えるためのサイズと強度の要件を満たしています。

取り付け用ブラケットの穴の間隔

取り付けブラケットの穴は1U(1.75インチまたは4.45cm)の間隔で配置されているため、その距離に穴が開けられている任意のラックにデバイスを取り付けることができます。

ラックのサイズと強度

以下を確認してください。

  • ラックは、19インチのサイズと強度の基準に準拠しています。ECIA(http://www.ecianow.org)で定義されているラック。

  • ラックレールは、デバイスシャーシの外形寸法に対応できるよう間隔が広く配置されています。また、前面取り付けブラケットの外縁がシャーシの幅を 19 インチまで伸ばしていることを確認してください。(48.2 cm)。

  • ラックは、デバイスの重量を支えるのに十分な強度を備えています。

  • レールと隣接するラックの間隔をあけて、デバイスとラックの周囲に適切なすきまを確保します。

建物構造物へのラック接続

  • ラックを建造物に固定します。

  • お住まいの地域が地震の影響を受けやすい地域であれば、ラックを床に固定します。

  • 最大限の安定性を確保するために、ラックを天井ブラケット、壁または床ブラケットに固定します。

EX4100-Fスイッチのキャビネット要件

デバイスは、19 インチのキャビネットに取り付けることができます。ラック。

キャビネットの要件は、次のもので構成されています。

  • キャビネットサイズ。

  • クリアランスの要件。

  • キャビネットのエアフロー要件。

表2:キャビネットの要件と仕様

キャビネット要件

ガイドライン

キャビネットサイズ

キャビネットクリアランス
  • EX4100-Fスイッチの場合:

    • 前面取り付けブラケットの外縁は、シャーシの幅を19インチまで拡張します。(48.2 cm)。

    • 12ポートデバイスは、2ポストラックマウントキットを使用して、キャビネット内のラックの前面ポストに取り付けることができます。

    • 24ポートおよび48ポートスイッチは、2ポストRMKを使用してキャビネット内のラックの前面ポストに取り付けるか、4ポストラックマウントキットを使用してキャビネット内の4ポストラックに取り付けることができます。

      4 ポスト ラック マウント キットを使用した設置の場合:

      • デバイス/スイッチをキャビネット内のラックの前面支柱と同じ高さに取り付ける場合は、前面と背面の支柱間の最小距離が24.0インチであることを確認します。(60.96 cm)、最大 80.0 cm(31.50 インチ)まで拡張可能です。

    • スイッチをラックの前面支柱から凹んだ位置(EX-4PST-RMKを使用)に取り付ける場合は、前面支柱と背面支柱の間の最小距離が26.0インチであることを確認してください。(66.04cm)、最大31.5インチまで延長可能(80.00 cm)。

キャビネットのエアフロー要件

デバイスをキャビネットに取り付ける際には、以下のようにキャビネットの通気が過熱を防ぐのに十分であることを確認してください。

  • デバイスまたはデバイスの熱出力を放散するために、適切な冷気供給を確保します。

  • シャーシの熱風排気がデバイス内に再循環せずにキャビネットから排出されるようにします。上部からの熱風排気抽出を採用したオープンキャビネット(上部またはドアなし)は、シャーシ内の最良の空気の流れを確保します。キャビネットに上部またはドアがある場合、これらの要素のミシン目は熱気排気の除去に役立ちます。

  • 熱気排気があるシャーシ側面の空きスペースを最大限に活用できるように、デバイスをキャビネットに取り付けます。

  • すべてのケーブルを配線して固定し、シャーシに出入りする気流の妨げを最小限に抑えます。

  • レールと隣接するキャビネットの間隔は、デバイスとキャビネットの周囲に適切なクリアランスがあることを確認してください。

  • キャビネットに必要な最小サイズよりも大きいほど空気の流れが良くなり、過熱の可能性が軽減されます。

EX4100-Fスイッチのエアフローとハードウェアメンテナンスのためのクリアランス要件

EX4100-Fスイッチを設置する場所を計画する際には、設置されたスイッチの周囲に十分な余裕を確保する必要があります。

参照:

  • 図1 は、EX4100-F-12PおよびEX4100-F-12Tスイッチのエアフローとハードウェアメンテナンスのためのクリアランス要件を示しています。

  • 図2 は、EX4100-F-24TおよびEX4100-F-48Tスイッチのエアフローとハードウェアメンテナンスのためのクリアランス要件を示しています。

  • クリアランスの図3 EX4100-F-24PおよびEX4100-H-48Pスイッチのエアフローとハードウェアメンテナンスの要件。

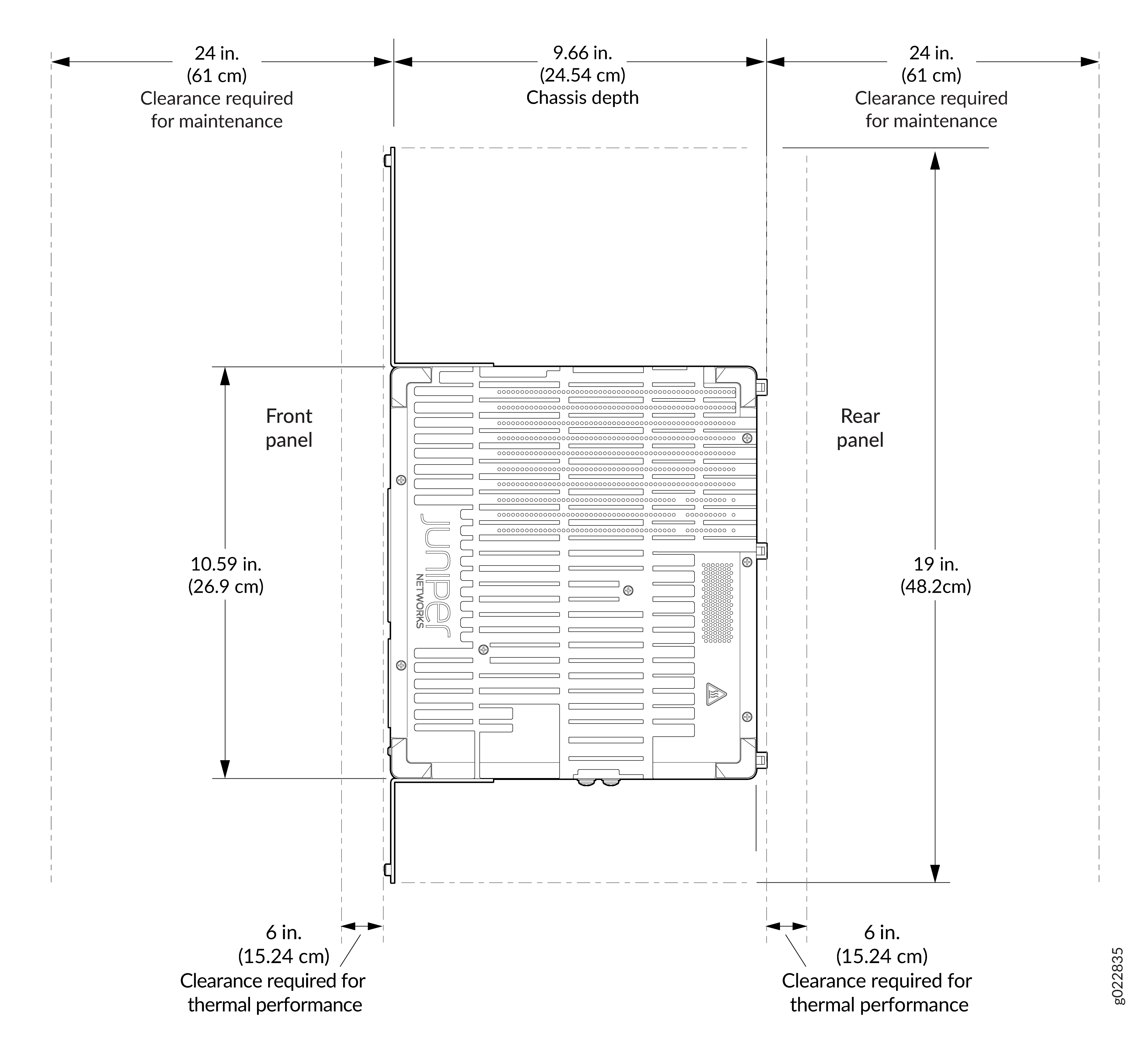

図1: EX4100-F-12PおよびEX4100-F-12Tスイッチのエアフローおよびハードウェアメンテナンスのためのクリアランス要件Clearance Requirements for Airflow and Hardware Maintenance for EX4100-F-12P and EX4100-F-12T switches

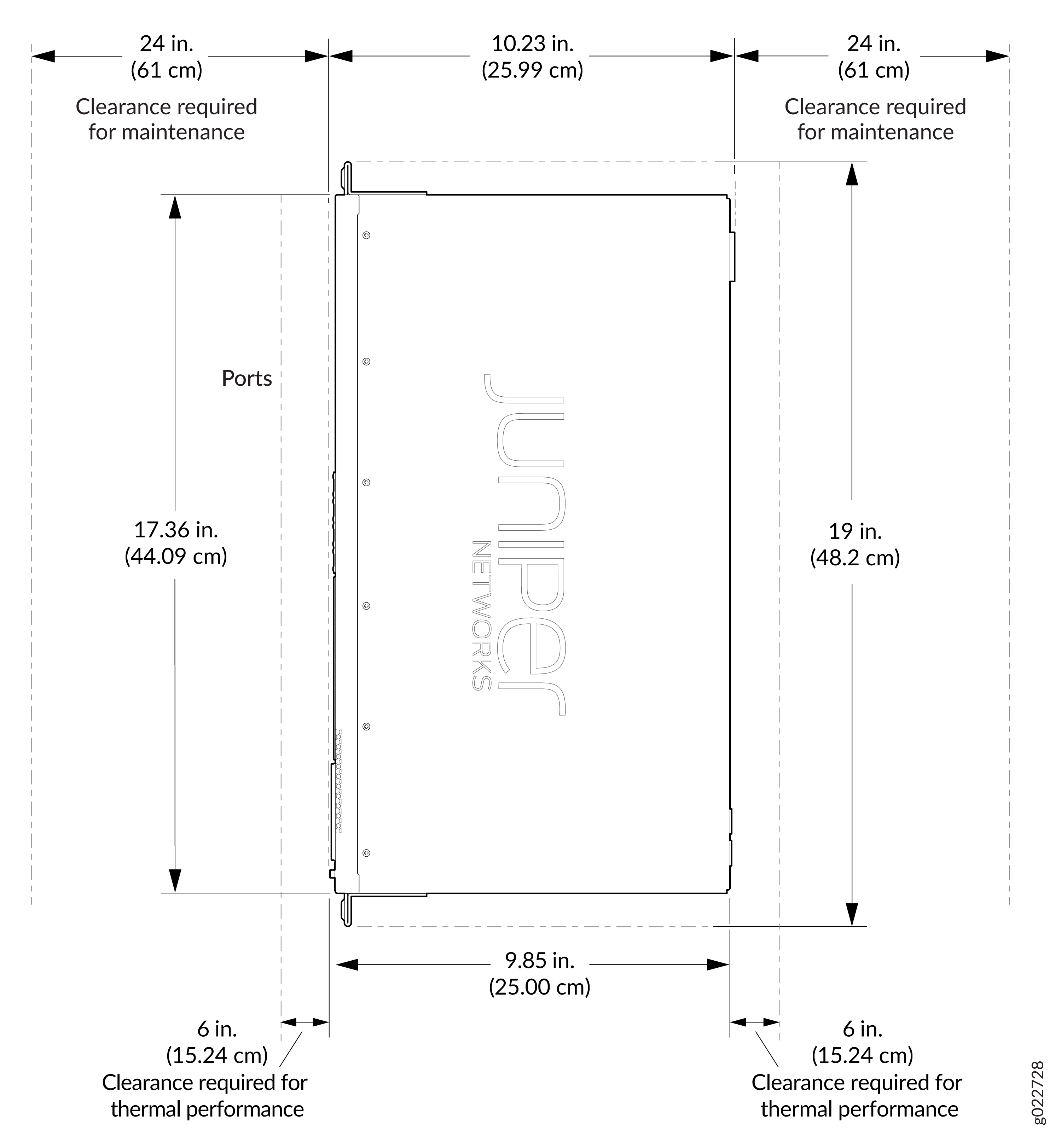

図2:EX4100-F-24TおよびEX4100-F-48TスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-24T and EX4100-F-48T Switchのエアフローおよびハードウェアメンテナンスのためのクリアランス要件

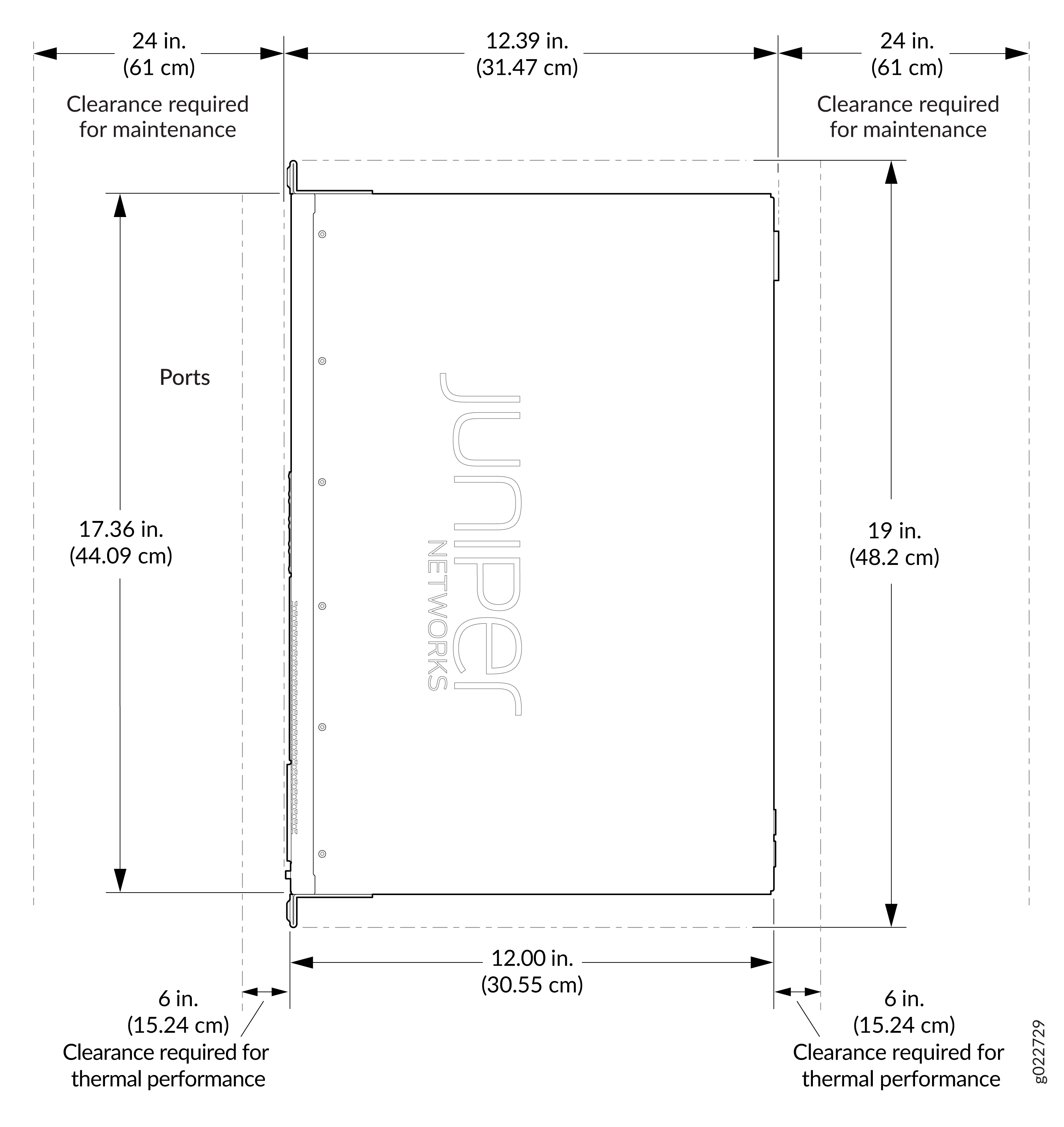

図3:EX4100-F-24PおよびEX4100-F-48PスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-24P and EX4100-F-48P Switchのエアフローおよびハードウェアメンテナンスのためのクリアランス要件

  • 冷却システムが適切に機能するためには、シャーシ周囲の空気の流れが制限されていない必要があります。

  • スイッチを他の機器と一緒にラックやキャビネットに取り付ける場合、または他の機器の近くのデスクトップや床に設置する場合は、他の機器からの排気ガスがシャーシの吸気口に吹き込まれないように注意してください。

  • 少なくとも24インチを残しておきます。(61cm)サービス担当者がハードウェアコンポーネントの取り外しと取り付けを行うためのスイッチの前と後ろ。少なくとも 30 インチは許可することをお勧めします。ラックまたはキャビネットの前面と24インチ(76.2 cm)(61 cm)ラックまたはキャビネットの後ろ。
