CTP インターフェイス モジュール、プロセッサ モジュール、またはクロック モジュールの取り付け

CTP151インターフェイスモジュールを取り付けるには:

  1. ESD接地ストラップの一端を手首に巻き付けて締め、もう一方の端を設置場所のESDポイントに接続します。
  2. モジュールを挿入するスロットを選択します。1 つのモジュールのみを取り付ける場合は、スロット 0 に取り付ける必要があります。
  3. プラスドライバを使用して、空のシャーシスロットを覆っているブランクフィラーパネルを固定しているネジ(ある場合)を緩め、フィラーパネルを取り外します。
  4. モジュールのコンポーネント、ピン、リード線、またははんだ接続部に触れないように注意しながら、モジュールを帯電防止袋から取り出します。
  5. モジュールを選択したスロットのガイドの間に挟んでシャーシに挿入し、モジュールをスロットの奥までゆっくりと押し込みます。
  6. プラスチック製のベゼルがシャーシに接触するまでシート メタル トレイを押して、モジュールを装着します。
  7. プラスドライバを使用してモジュールの非脱落型ネジを締めます。 図1を参照してください。

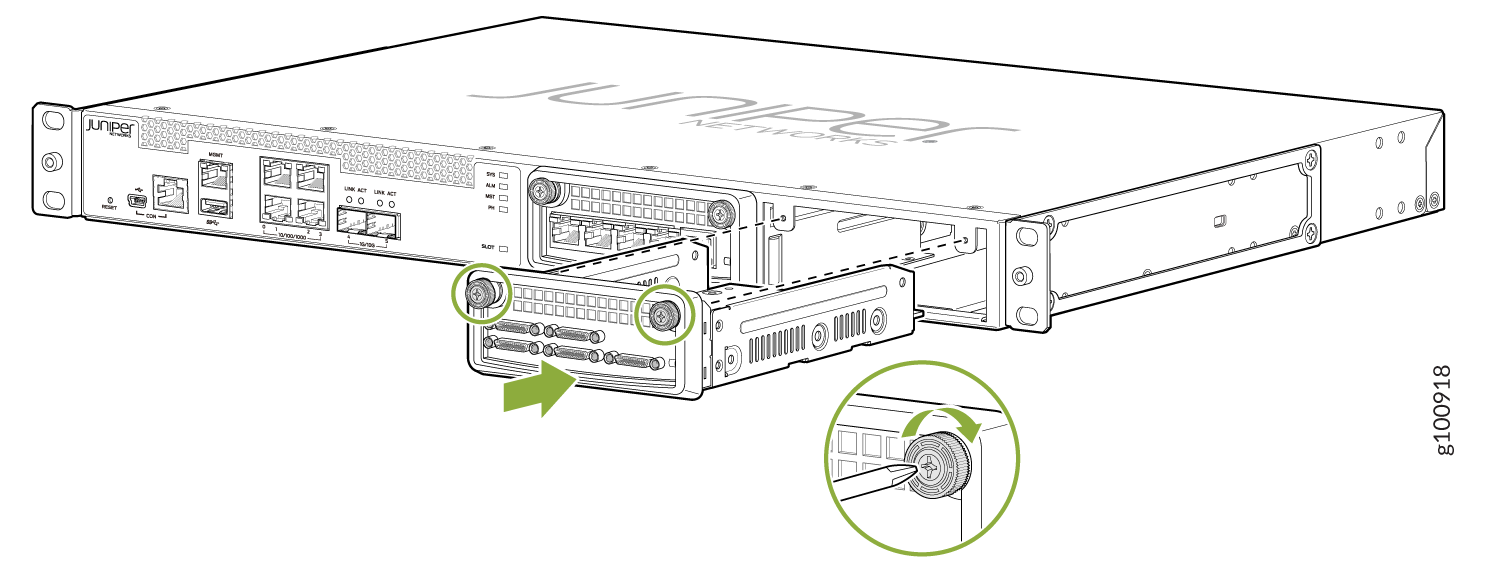

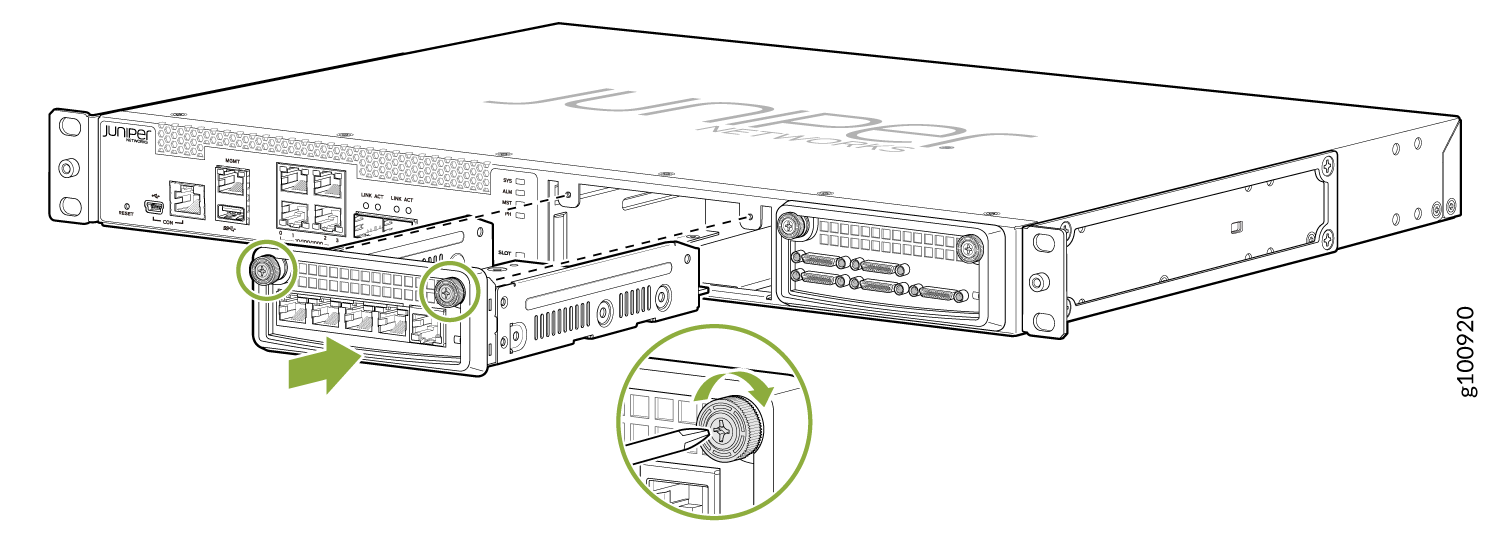

    図1:シリアルおよびT1/E1インターフェイスモジュールの Installing Serial and T1/E1 Interface Modules取り付け Installing Serial and T1/E1 Interface Modules
    メモ：

    隣接するモジュールを取り付ける前に非脱落型ネジを完全に締めて、EMI(電磁干渉)ガスケットが適切に圧縮されるようにします。これを怠ると、隣接するモジュールのインストールが困難になる可能性があります。
