ACX7348ルーティングエンジン

概要 ACX7300ルーティングエンジンとその仕様について説明します。

ACX7348ルーティングエンジンは、コントロールプレーンとシャーシの管理機能を提供します。ルーティングエンジンは、オペレーティングシステムの実行を可能にする高性能な計算能力とメモリおよびストレージインフラストラクチャを提供します。ルーターには、1つまたは2つのルーティングエンジンをインストールできます。冗長システムは2つのルーティングエンジンをホストし、1つはプライマリ、もう1つはバックアップです。ACX7348ルーティング エンジンは、ホットプラグ対応FRUです。

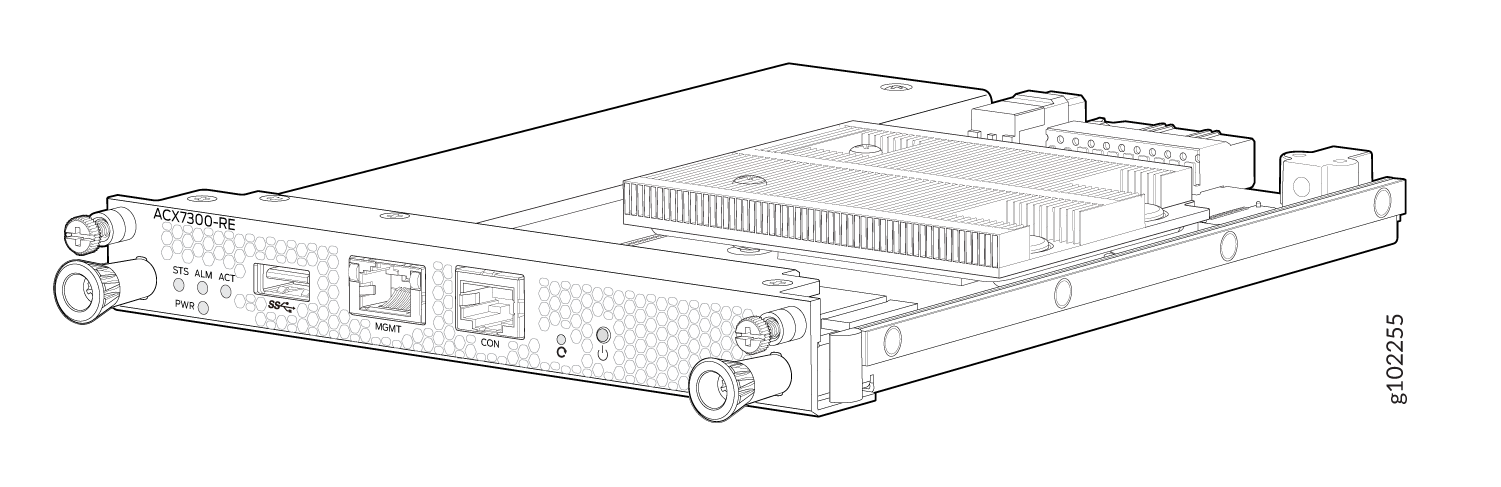

図1: ACX7348ルーティングエンジン ACX7348 Routing Engine

各ルーティングエンジンには、以下の内部コンポーネントが含まれています:

  • CPU—高性能 2.2 GHz Intel 4 コア ICX-D CPU

  • DRAM—32 GB DDR4 RAM x 2

  • ソリッドステートドライブ(SSD):100 GB SATA SSD x 1

表1:ルーティングエンジンの物理的仕様
ディメンション 値

高さ

0.88インチ(2.23センチ)

幅

6.75インチ(17.74センチ)

深さ

8.33インチ(21.25センチ)

重量

0.97 kg (2.14 ポンド)

ルーティングエンジンのフロントパネル

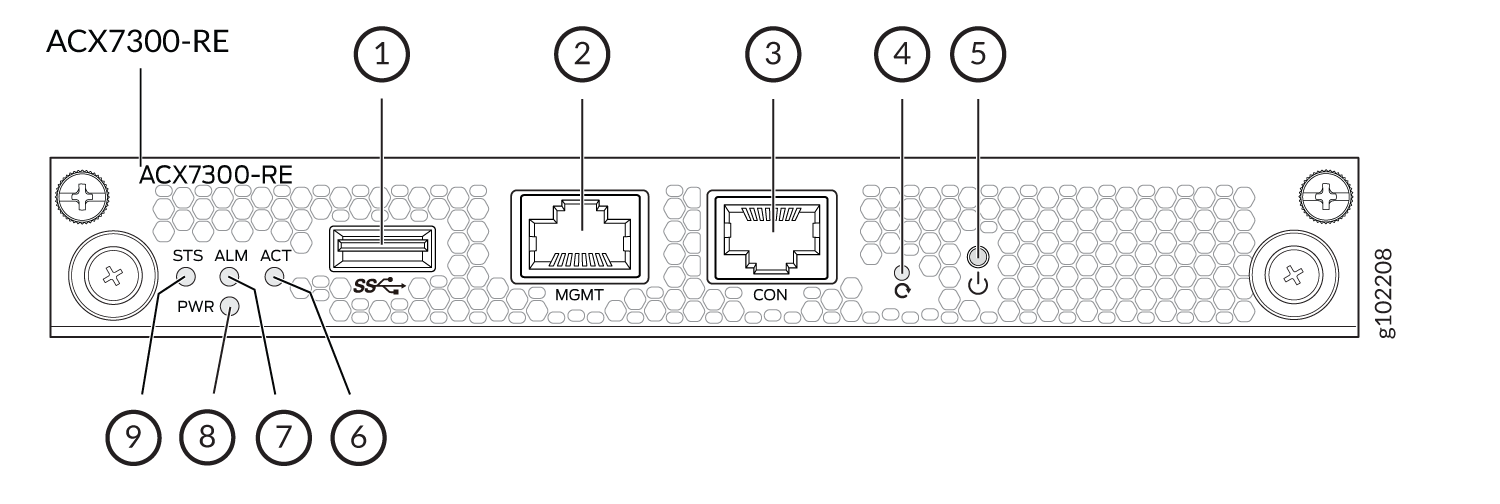

図2: ACX7348ルーティングエンジンのフロントパネル ACX7348 Routing Engine Front Panel
1
—

USB ポート
6
—

アクトLED
2
—

管理(MGMT)ポート
7
—

ALM LED
3
—

コンソール(CON)ポート
8
—

PWR LED
4
—

リセットボタン
9名
—

STS LED
5
—

オンライン/オフラインボタン



ルーティングエンジンのポートは次のように機能します。

  • CON—RJ-45コネクタ付きのシリアルケーブルでルーティングエンジンをシステムコンソールに接続します。

  • MGMT—アウトオブバンド管理のために、イーサネット接続を介してルーティングエンジンを管理LAN(またはイーサネット接続に接続する他のデバイス)に接続します。ポートは、10 Mbps、100 Mbps、または 1000 Mbps の接続をサポートする自動感知 RJ-45 コネクタを使用します。ポート上の 2 つの小さな LED (アクティビティ LED とリンク LED) は、接続が使用中であることを示します。

    リンク LED は次のとおりです。

    • 1000 Mbps リンクがアップしている場合、緑(点灯)。

    • 100 Mbps リンクがアップしている場合、オレンジ色(点灯)。

    • リンクがダウンしている場合は消灯。

    • 10 Mbps リンクがアップしている場合、ACT LED は消灯し、ACT LED は黄色(点滅)になります。

    アクティビティ LED は次のとおりです。

    • トラフィックがポートを通過するときに黄色(点滅)。

    • リンクがダウンしている場合は消灯。

    • 黄色(点灯):トラフィックがポートを通過していない場合。

    リンクがダウンすると、アクティビティLEDとリンクLEDの両方が消灯します。

  • USB - Junos OS Evolvedを手動でインストールできるリムーバブルメディアインターフェイスを提供します。Junos OS Evolvedは、USBバージョン2.0以降に対応しています。

ルーティング エンジンのフロント パネルには、次のボタンもあります。

  • リセットボタン—押すと、ルーティングエンジンが以下のように再起動します。

    • 短押しすると、ルーティングエンジンが再起動します。

    • 10秒以上押すと、ルーティングエンジンが再起動し、BIOSリカバリーオプションが表示されます。

  • オンライン/オフラインボタン—ルーティングエンジンがオフラインの場合、ボタンが押された場合(短押し)、ルーティングエンジンが起動を開始します。ルーティングエンジンがオンラインのときに、ボタンを4秒以上押し(長押し)すると、ルーティングエンジンはシャットダウンします。

ルーティング エンジンの LED

STS、ALM、ACT、PWRとラベルの付いたLEDは、ルーティング エンジンのフェースプレートにあります。

表 2: ACX7300 ルーティング エンジンの LED
LED カラー 状態 の説明

Pwr

緑

着実にオン

ルーティング エンジンに十分な電力が供給されています。

赤

点滅

ルーティング エンジンの電源はオンになっていますが、障害が発生しました。

暗い

オフ

電源は無効です。

Sts

緑

着実にオン

ソフトウェアがロードされ、ルーティング エンジンがオンラインになります。

緑

点滅

システムはソフトウェアをロードしています。

緑

ブリッピング

システムの電源が入っている。

黄色

点滅

ソフトウェアが初期化され、ルーティング エンジンでエラー状態が検出されました。

暗い

オフ

システムはオフラインです。

Alm

暗い

オフ

アラームはありません。

赤

着実にオン

重大なアラームが発生しました。

琥珀

着実にオン

軽微なアラームが発生しました。

琥珀色と赤

オレンジ色に続いて赤色に点滅

ルーティング エンジンで、メジャー アラームとマイナー アラームが検出されました。

行為

緑

着実にオン

このルーティング エンジンはアクティブです。

暗い

オフ

スタンバイモードのルーティングエンジン。
